带安装孔位凸台同轴法兰连接结构

　　这类带同轴凸台的法兰连接结构，在流体输送管路、低速传动轴系、小型设备机架对接场景中十分常见，很多现场做设备改造的结构工程师，在处理不同管径管路对接、或者轴端支撑座与安装基面的定位连接时，都会优先选用这类结构做基础连接载体。从实际使用场景来看，它不需要额外加工定位止口，依靠自身阶梯凸台就能完成对接件的径向限位，相比平法兰结构，能省去现场配装定位销的工序，在小批量设备组装、现场管线改造的作业中，能大幅降低配装的对位难度。

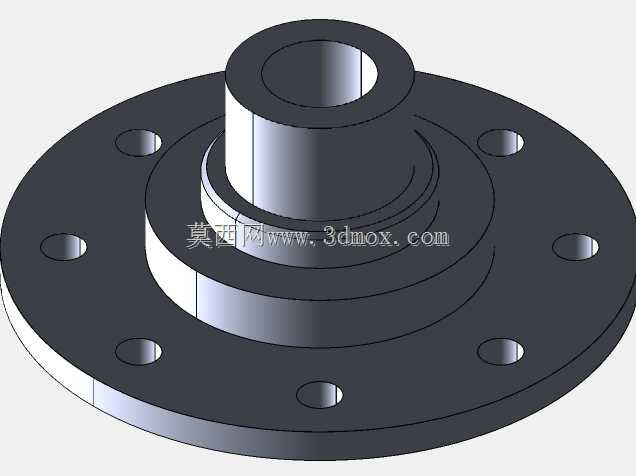

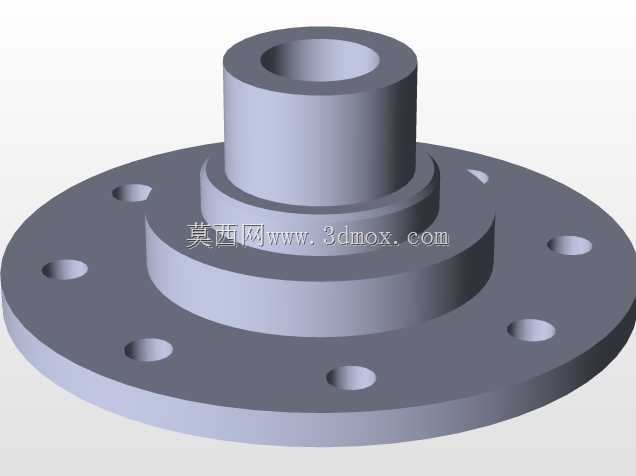

　　从功能特性上拆解，底部圆盘上均匀分布的通孔是穿装固定螺栓的位置，这类孔位的分布圆直径是安装边界的核心参数，设计时需要匹配对接基座的螺纹孔位间距，避免出现孔位错位无法穿装螺栓的问题；上方阶梯抬升的同轴凸台，内层的通孔是介质或者轴件的穿通通道，中间的阶梯圆柱面是定位配合面，配合公差一般选H7/h6的间隙配合，既能保证对接件顺利套入，又不会出现过大的径向窜动。很多新手建模时容易忽略凸台根部的圆角处理，实际加工时如果根部做清角，应力集中系数会大幅提升，在管路带压或者轴系传递小幅扭矩的工况下，根部很容易出现疲劳裂纹，所以建模阶段就要在凸台和法兰盘的衔接处添加合理的铸造圆角或者机加工倒角，同时还要注意螺栓通孔的沉头深度，要匹配所选螺栓的头部高度，避免螺栓锁紧后头部突出法兰安装面，影响对接件的贴合度。

　　设计这类结构的时候，首先要确定内层通孔的通径，这个尺寸直接决定了管路的通流能力或者轴件的穿装直径，不能随意缩放；其次要根据所选螺栓的公称直径确定法兰盘上通孔的直径，一般比螺栓大0.5-1mm，预留少量的安装调整余量，避免加工误差导致螺栓无法穿入；凸台的高度要根据对接件的配合深度确定，要保证对接件套入后有足够的配合长度，不会出现配合过松导致的连接歪斜，同时凸台的外径要和对接件的内孔尺寸匹配，不能出现配合过盈导致装配时需要强行敲击的情况。

　　从安装边界来看，法兰盘的外径要大于螺栓孔分布圆直径至少2-3倍的螺栓公称直径，保证螺栓锁紧时法兰盘有足够的承压面积，不会因为局部压强过大导致法兰盘变形；整个结构的总高度要控制在安装空间允许的范围内，尤其是上方凸台的高度，不能超出周边部件的运动干涉边界，很多现场安装出现的干涉问题，都是因为建模时没有核对周边部件的运动包络，导致凸台过高和运动部件发生剐蹭。另外，这类结构如果用在有密封要求的管路对接场景，法兰盘的贴合面需要加工密封槽，用来放置O型密封圈或者密封垫片，密封槽的尺寸要根据所选密封圈的线径确定，保证密封圈压缩量在合理范围内，既能实现密封，又不会因为压缩量过大导致密封圈过早老化失效。

　　在建模逻辑上，优先采用旋转凸台做主体基础结构，再通过圆周阵列完成安装孔的布局，这样能保证所有孔位的同轴度和位置度，后续修改参数的时候，只需要调整旋转特征的截面尺寸，就能快速适配不同通径、不同连接尺寸的需求，不需要逐个修改孔位位置。要注意的是，阵列孔位的时候要保证孔位数量和对接件的孔数匹配，常见的6孔、8孔布局对应不同的通径规格，不能随意更改孔数，否则会出现和标准对接件无法匹配的问题。对于凸台部分的阶梯结构，要保证每一段圆柱的同轴度公差，建模时要让所有圆柱的轴线和法兰盘的端面保持垂直，否则装配后会出现对接件歪斜，影响轴系的转动精度或者管路的密封性能。

　　实际生产中，这类结构如果采用铸件毛坯，要考虑拔模斜度，法兰盘的外圆和凸台的外圆都要添加合理的拔模角度，方便铸造脱模；如果是采用圆钢直接机加工，要注意材料的去除量，避免原材料浪费过多，同时要在所有锐边处添加倒角，去除加工毛刺，避免安装时划伤操作人员或者损坏密封件。很多刚入行的工程师在出工程图的时候，容易遗漏形位公差标注，比如凸台圆柱面相对于法兰安装面的垂直度、安装孔的位置度，这些公差如果不标注，加工出来的零件很容易出现装配不合格的问题，导致现场需要二次修配，影响组装效率。
