环形卡扣式线缆固定接头结构设计

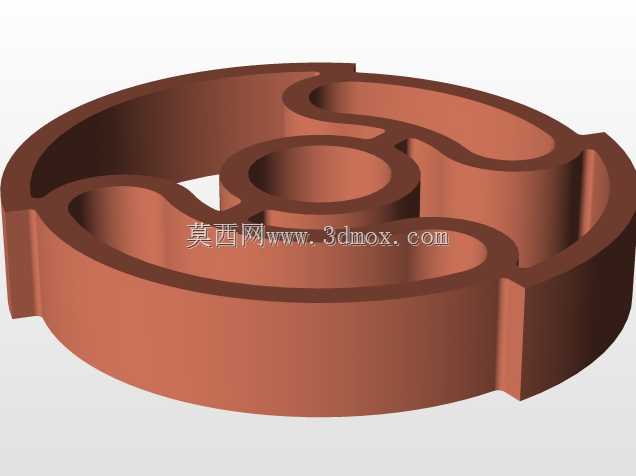

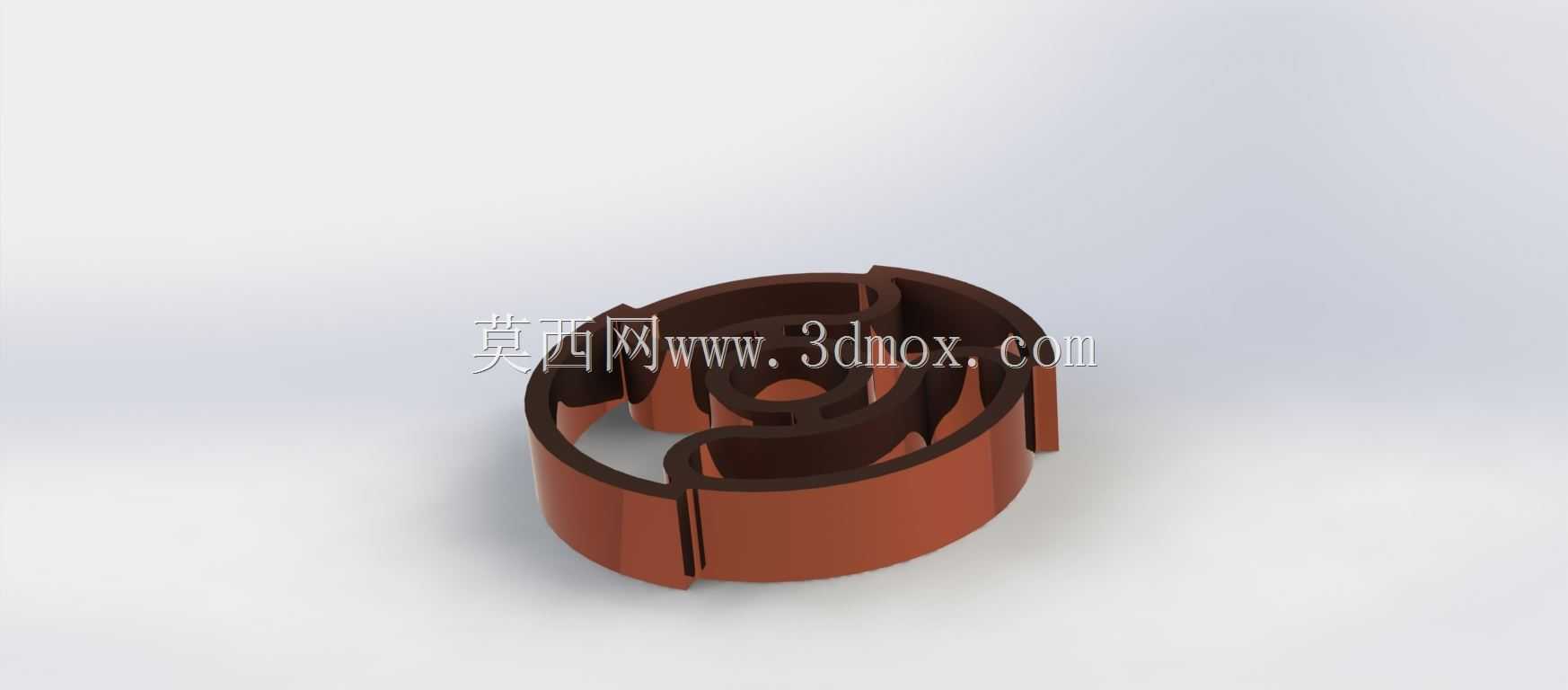

　　在通讯设备布线、小型电子终端内部走线的场景里，这类环形卡扣式接头的应用覆盖了从消费电子到小型通讯基站内部的线缆固定环节，区别于传统的扎带、线卡，这类一体成型的卡扣接头不需要额外的紧固件，依靠自身结构的弹性形变就能完成线缆的束紧与定位，在批量装配的产线上能大幅减少单工位的操作时长。从结构设计逻辑来看，这个接头采用了同轴环形的基底，外圈设置了三道均匀分布的轴向定位凸耳，凸耳的厚度控制在1.2mm，刚好能卡入通讯设备壳体上预设的安装卡槽内，安装时不需要额外打螺丝，只需要对准卡槽按压到位，凸耳侧边的倒扣结构就会和卡槽边缘形成过盈配合，能承受至少15N的轴向拉脱力，满足日常使用中线缆拉扯的受力要求。内圈的卡扣结构采用了分段式的弹性臂设计，

　　三段弧形弹性臂沿着内圈圆周均匀分布，每段弹性臂的根部都做了R0.8的圆角过渡，避免反复开合时出现应力集中导致的断裂，弹性臂的自由端做了向内收拢的导向斜面，穿线时线缆顺着斜面就能推开弹性臂进入束线腔，穿入后弹性臂依靠自身的回弹力抱紧线缆外壁，适配直径在6mm到8mm之间的通讯线缆，不管是带屏蔽层的同轴电缆还是普通的信号传输线，都能在这个尺寸范围内实现稳定抱紧，不会因为设备的小幅振动出现线缆移位的情况。从安装边界来看，这个接头的整体外径控制在22mm，轴向高度10mm，安装时需要在设备壳体上预留直径20mm的安装孔，孔位周边3mm范围内不能有其他凸起的结构件，避免和接头外圈的定位凸耳产生干涉，接头安装完成后突出壳体表面的高度只有4mm，

　　不会占用设备内部过多的堆叠空间，非常适合现在轻薄化的通讯终端内部布线使用。在实际使用场景中，这类接头除了固定线缆之外，还能在穿线位置起到一定的线缆防护作用，弹性臂和线缆接触的边缘都做了R0.5的圆角处理，不会割伤线缆的外绝缘层，相比金属材质的线卡，这种工程塑料材质的接头不会和线缆的屏蔽层产生电化学腐蚀，长期使用也不会出现接触不良的问题。设计过程中特意调整了弹性臂的壁厚，从根部的1.5mm逐步过渡到自由端的0.8mm，让弹性臂的形变范围控制在合理区间，既保证足够的抱紧力，又不会因为形变量过大导致塑料件出现白化断裂的问题，经过反复的结构迭代，这个结构的开合寿命能达到500次以上，完全满足设备生产装配以及后期维护时的反复拆装需求。

　　在通讯设备的内部走线布局里，这类卡扣接头往往成组使用，沿着线缆的走向每隔100mm到150mm布置一个，能把多根线缆整齐固定在壳体的预设位置，避免线缆散乱堆积影响设备内部的散热风道，也能防止线缆和设备内部的发热元件直接接触，降低绝缘层老化的风险。和传统的胶粘式线卡相比，这种卡扣式接头不需要等待胶水固化，也不会因为长期使用出现胶层老化脱落的问题，在高低温交变的使用环境下，-20℃到60℃的温度区间里结构性能都能保持稳定，不会因为低温变脆或者高温软化导致固定失效。
