通讯设备用双面安装承载金属结构件

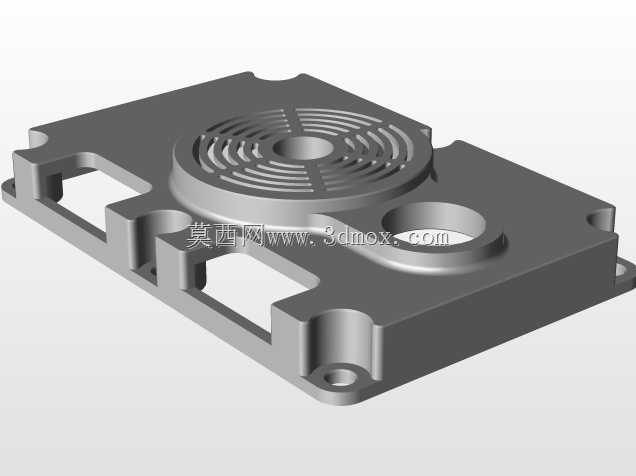

　　在小型通讯终端、便携工控通讯模组的结构设计中，这类双面承载结构件是承担内部组件定位、外部载荷传递、散热路径导通的核心零件，很多刚接触结构设计的工程师容易把这类零件当成简单的钣金支架，实际上它的每一处结构特征都对应着实际装配中的硬性需求。先看安装边界，零件整体为扁平矩形构型，四个边角设置的带沉孔凸台是整件的安装基准，沉孔深度刚好覆盖常用的十字盘头螺丝头部，装配后螺丝端面不会突出零件表面，避免和外侧壳体产生干涉，凸台的高度经过测算，刚好让零件安装后和设备底壳预留0.8mm的间隙，这个间隙一方面是为了规避底壳注塑产生的缩痕、翘曲带来的装配贴合不良问题，另一方面也能形成薄层空气流道，辅助带走零件表面的积热。零件上半部分的环形格栅区域是核心功能区，对应的是内置散热风扇的安装位，格栅的筋条宽度1.2mm，相邻筋条的间隙2.5mm，这个参数是平衡通风效率和结构强度后的结果——筋条太宽会遮挡通风面积，降低风扇的送风效率，筋条太窄则在跌落测试中容易出现断裂，无法对风扇形成有效防护；格栅中心的圆形凸台是风扇的定位止口，尺寸和常用的25mm轴流风扇外圈公差配合为H7/h6，装配时不需要额外调整位置，直接锁附三颗螺丝就能完成风扇固定，能大幅提升产线的装配效率。格栅旁侧的大尺寸通孔是走线与接口避让位，刚好对应通讯模组的射频接头伸出位置，孔边缘做了R0.5的圆角处理，避免装配时割伤射频同轴线的屏蔽层，造成信号干扰问题。

　　零件侧面的两处方形镂空不是减重设计那么简单，一方面是为了给下方的电路板电容、接口元件预留避让空间，避免零件压合时碰损电子元件，另一方面这两处镂空可以作为装配时的扣手位，产线工人抓取零件时可以手指扣入镂空位置，精准对准安装柱，不会因为零件表面沾有防锈油出现打滑错位的问题。零件上的两处半圆弧凹槽是定位卡槽，对应设备内部的两条加强筋，装配时零件顺着卡槽滑入就能完成预定位，不需要额外的治具扶持就能锁附螺丝，能减少装配工序的辅助时间。从设计思路上看，这类双面零件的核心是兼顾两侧组件的安装需求，一侧要承载散热风扇、提供防护格栅，另一侧要和电路板、设备中框贴合，所以零件的平面度要求控制在0.1mm以内，避免锁附后出现翘曲导致电路板受力虚焊；

　　所有的转角位置都做了圆角过渡，没有尖锐的直角，一方面是冲压或压铸成型时便于材料填充，减少成型缺陷，另一方面也避免装配、维修过程中划伤操作人员。在实际应用场景里，这类结构件多用于便携通讯手台、小型工业数传终端、嵌入式通讯采集模块这类对内部空间利用率要求极高的设备，它替代了传统的分体式支架+防护网的组合方案，把风扇安装、防护、结构承载、走线避让多个功能集成在单个零件上，能减少整机的零件数量，降低装配复杂度，同时一体化的金属结构导热效率远高于塑料支架，能把风扇周边的热量快速传导到整个零件表面，通过表面的空气对流散出，降低设备内部的积热风险。做这类零件的三维建模时，要特别注意各个安装特征的位置公差，四个安装孔的位置度要控制在0.

　　05mm以内，不然锁附时会出现螺丝偏位无法拧入的问题；格栅的筋条要做拔模处理，拔模角度根据成型工艺控制在1-1.5度，避免成型后脱模困难；沉孔的深度要结合螺丝的长度公差做适配，避免出现螺丝锁到底还没压紧零件，或是螺丝头部突出沉孔的问题。很多新手建模时容易忽略避让位的尺寸余量，把通孔做的刚好和接头尺寸一致，实际生产中因为零件的成型公差、装配公差累积，很容易出现接头和孔位干涉，无法装配的问题，所以这类避让孔一般要比实际穿过的元件外形大1-1.5mm，预留足够的公差余量。另外零件的厚度设计也有讲究，整体基材厚度2mm，安装凸台位置加厚到3.5mm，保证锁附螺丝时不会出现柱位开裂的问题，格栅位置的筋条厚度和基材保持一致，避免厚薄差异太大导致成型时出现缩痕，影响零件的外观和平面度。
