工业框架用V型槽铝型材结构设计

　　这类V型槽铝型材是工业铝挤型材里应用极广的一类结构件，日常在自动化设备机架、流水线工作台、小型设备防护围栏、3D打印机运动框架、检测设备安装支架上都能见到它的身影。不同于普通平槽的欧标或国标铝型材，它自带的V型导向槽可以直接配合V型滚轮实现直线运动导向，不需要额外加装外置直线导轨，在轻载往复运动的场景里能大幅压缩设备的整体搭建成本，也能减少装配环节的零件数量，降低后期维护的复杂度。

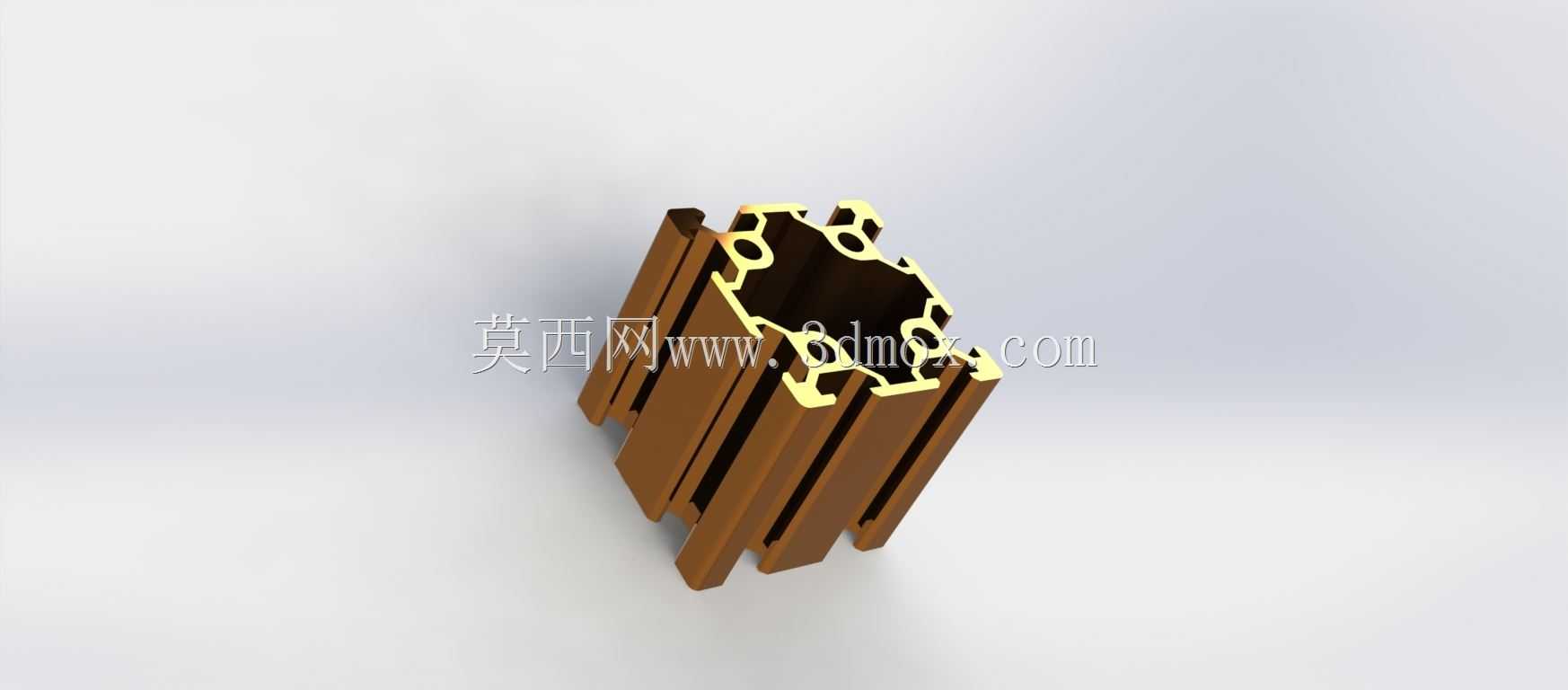

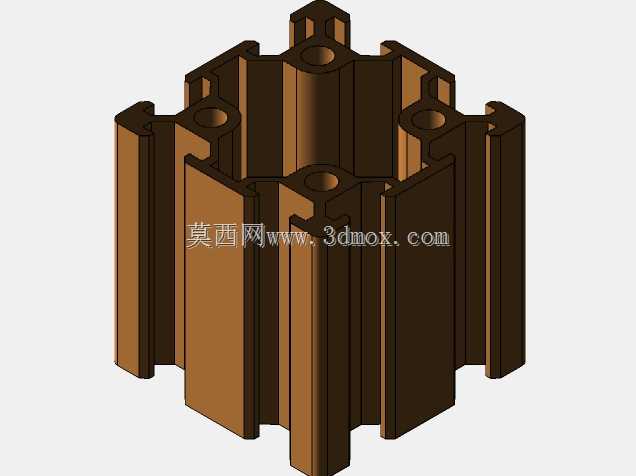

　　从结构设计逻辑来看，这款型材采用多腔中空的截面布局，中心的主空腔承担主要的抗弯抗扭载荷，四周延伸出的筋条一方面提升了截面的惯性矩，在同等米重下获得更高的结构刚度，另一方面筋条末端的V型槽做了加厚处理，因为滚轮在槽内滚动时接触区域会承受持续的接触应力，加厚的槽壁能避免长期使用后出现槽口变形、导向精度下降的问题。型材外伸的多个安装槽位可以直接嵌入T型螺母，用来安装传感器支架、拖链槽、封板、走线槽等附属配件，不需要在型材本体上打孔攻丝，现场装配时可以根据实际需求灵活调整安装位置，适配不同的设备布局要求。

　　在实际选型应用时，首先要确认安装边界的尺寸匹配性，这类V槽型材的截面外接尺寸通常是标准的20、30、40系列规格，槽口的V型角度统一为90度，和市面上常规的V型滚轮、偏心调节轮完全适配，不需要单独定制导向零件。安装时如果是做固定框架使用，可以采用配套的角码、内置连接件在端面进行拼接，拼接后整体框架的平面度可以控制在每米0.2mm以内，满足大部分通用工业设备的安装精度要求；如果是做运动导轨使用，需要注意单根型材的拼接位置要做坡口打磨处理，保证滚轮经过接缝时没有卡顿，同时安装支撑点的间距不能超过型材的最大允许跨距，避免运动过程中型材出现挠曲变形，影响运动的平稳性。

　　从功能特性上看，这款型材的表面做了阳极氧化处理，氧化膜厚度满足工业使用要求，日常在车间环境下使用不会轻易出现氧化锈蚀的问题，表面硬度也足够，安装过程中轻微的磕碰不会留下明显的划痕。V型槽的槽内精度控制在合理公差范围内，滚轮在槽内滚动时的间隙可以通过偏心轮进行调节，既可以做到零间隙的预紧状态，提升运动的定位精度，也可以预留微小间隙降低滚动阻力，适配高速轻载的运动场景。型材本身的材质采用6063-T5铝合金，挤压成型后经过时效处理，抗拉强度、屈服强度都能满足常规工业场景的载荷要求，在承受静态载荷时，每米长度的承重能力可以满足大部分桌面级设备、小型自动化机构的使用需求，不会出现长期负载下的蠕变变形。

　　在具体的设计应用中，很多工程师会忽略V槽的安装方向问题，实际上如果是做垂直方向的运动导向，要注意V槽的开口方向尽量避开切屑、粉尘容易堆积的朝向，否则长期使用后粉尘积存在槽内会加剧滚轮的磨损，缩短维护周期；如果是在洁净环境下使用，则可以在槽端加装防尘刮片，每次滚轮运动时自动刮除槽壁附着的微小杂质，保持导向面的清洁。另外在做框架拼接时，V槽的位置要尽量对齐，保证相邻型材的槽口在同一条直线上，方便后续加装防护面板或者外置配件，避免出现槽位错位导致配件无法安装的问题。这类型材的端面可以加装端盖，既可以提升整体外观的整洁度，也能防止杂物进入型材空腔，同时端盖上可以预留走线孔，方便设备的线缆从型材空腔内部穿过，让整体布线更加规整，避免线缆外露被运动部件剐蹭。
