三角加强型设备支撑安装固定支座

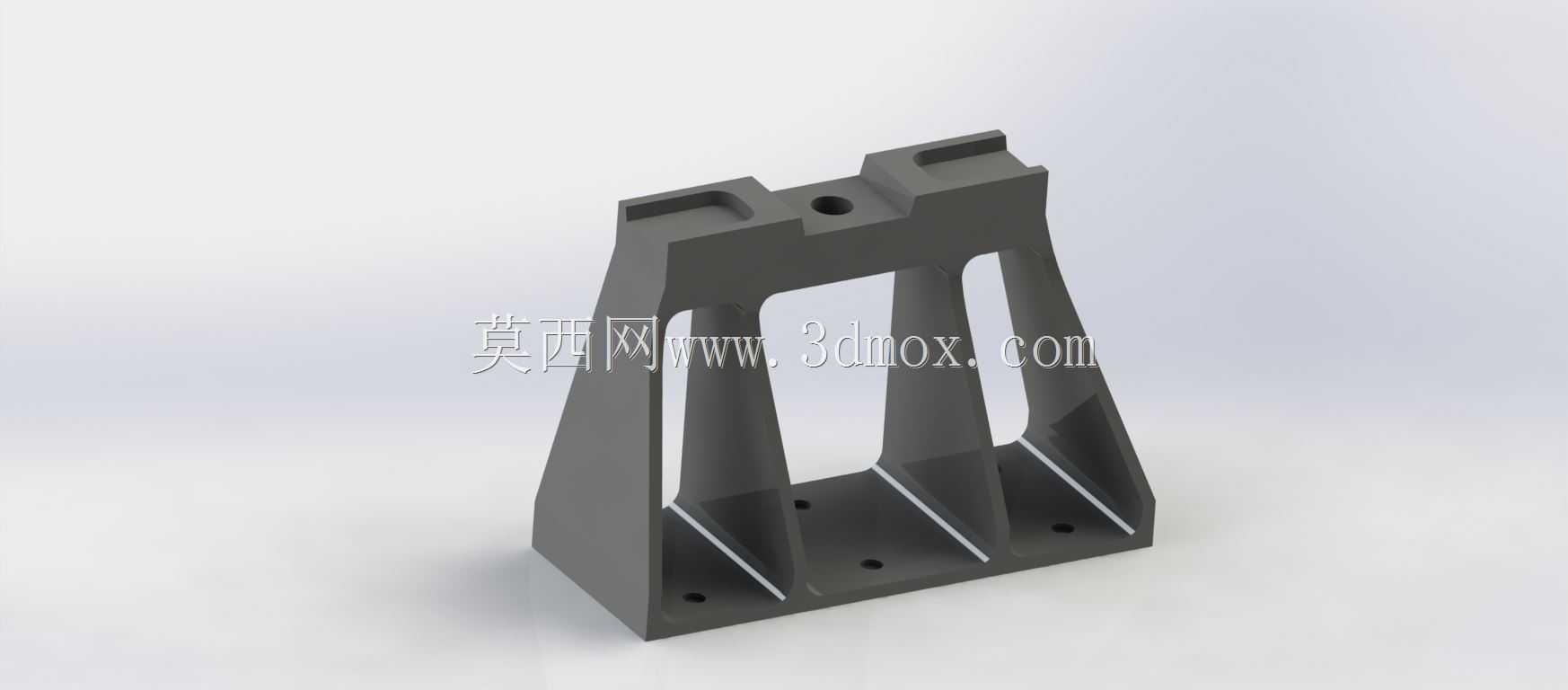

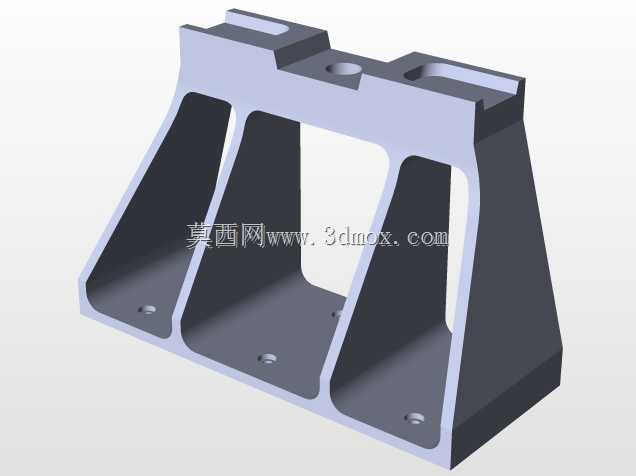

　　这款三角加强结构的支撑固定支座，主要面向工业设备安装、工装夹具搭建、自动化产线机架组装场景使用，核心作用是为上部搭载的功能部件提供稳定的刚性支撑，同时通过底部的安装孔位实现与设备台面、型材机架的可靠固定，避免设备运行过程中出现支撑偏移、共振晃动的问题。从结构设计逻辑来看，整体采用对称式三角筋布局，三个竖向的三角加强筋将上部承载面与底部安装底板连为一体，这种结构相比实心块式支座能在保证整体刚性的前提下大幅降低自重，减少材料消耗，同时三角结构的力学特性可以将上部承载的竖直载荷、侧向倾覆力矩均匀分散到底部的各个安装点位，避免局部应力集中导致的支座变形甚至断裂。上部承载面设置了两个长条形安装槽与一个圆形定位孔，

　　长槽的设计可以兼容一定范围内的安装位置偏差，装配时不需要严格对齐孔位就能完成上部部件的固定，给现场安装调试留出了足够的调整余量，中间的圆形定位孔则用于安装定位销，实现上部部件的精准定位，保证重复拆装后的位置精度，避免反复调整对位的麻烦。底部安装底板上均匀分布了多个沉头安装孔，沉头结构可以让安装螺栓的头部完全沉入底板内部，不会出现螺栓头突出底板表面导致支座放置不平的问题，安装时可以根据实际载荷大小选择全部孔位打螺栓固定，或是在载荷较轻的场景下间隔选装孔位，适配不同的安装工况。在外形尺寸与安装边界上，整体支座的底部轮廓为矩形，三个三角筋的外侧边做了斜切过渡，不会出现尖锐的直角边，既可以避免安装过程中划伤操作人员，

　　也能减少相邻部件安装时的空间干涉，上部承载面的高度经过优化，既能够给上部部件留出足够的安装操作空间，也不会因为支座过高导致整体设备重心上抬影响稳定性。实际应用中，这类支座常被用在自动化产线的传感器安装支架、小型加工工位的工件支撑座、检测设备的镜头固定基座等位置，相比一体式焊接的支撑座，这种机加工式的一体结构支座没有焊接变形的问题，整体形位公差更容易控制，支撑面的平面度、安装孔的位置精度都能得到很好的保证，长期使用也不会出现焊缝开裂的隐患。设计过程中特意将筋板的厚度做了等比例匹配，筋板与底板、承载面的连接处都做了圆角过渡，避免直角连接处的应力集中，在承受交变载荷的场景下也能有足够的疲劳强度，不会因为长期受载出现根部断裂的问题。

　　支座的上部承载面与底部安装面保持严格的平行度要求，安装后不需要额外做垫平调整就能保证上部部件的水平度，减少现场装配的调试工作量，两侧的外侧面也做了平面加工处理，需要侧向加装辅助部件时也可以直接贴合安装，不需要额外加工安装面。
