多孔基座组合式模块化工装夹具结构

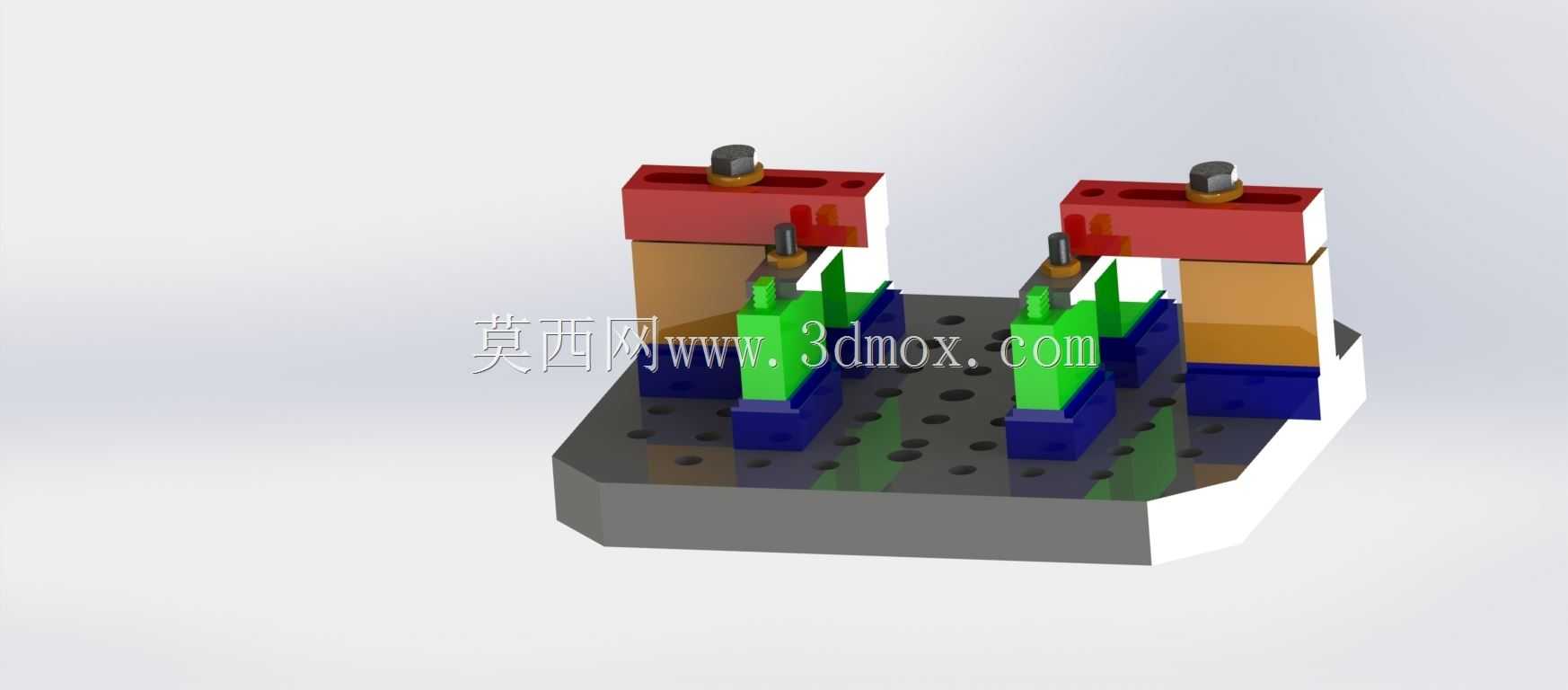

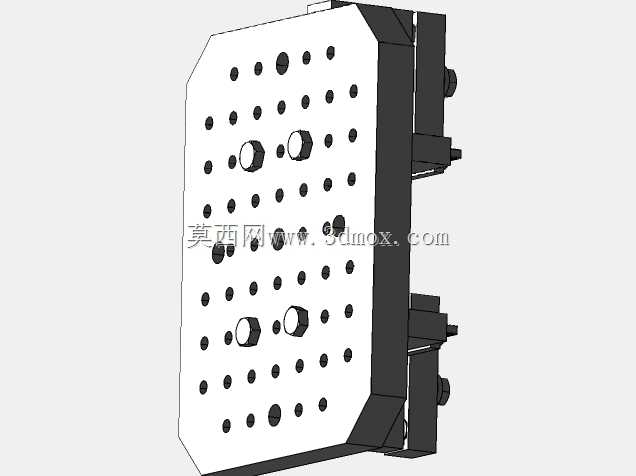

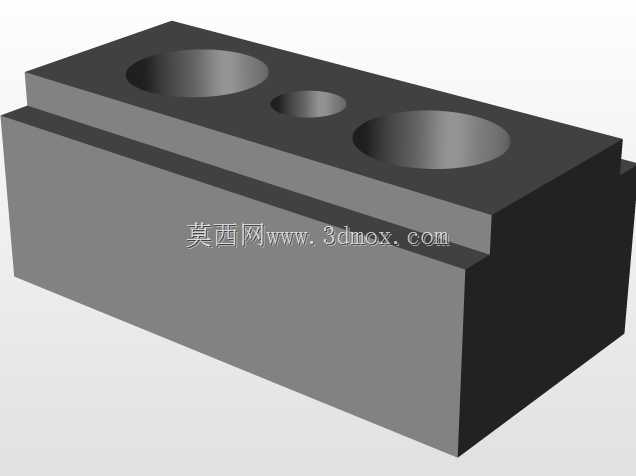

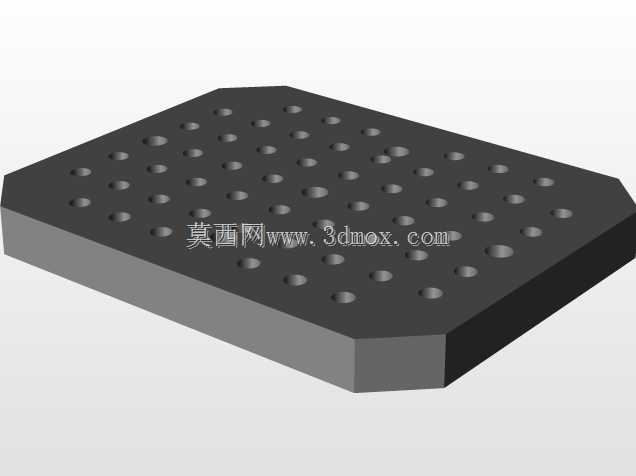

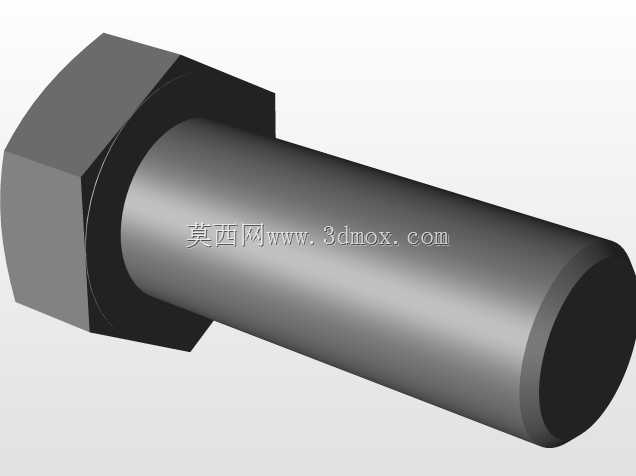

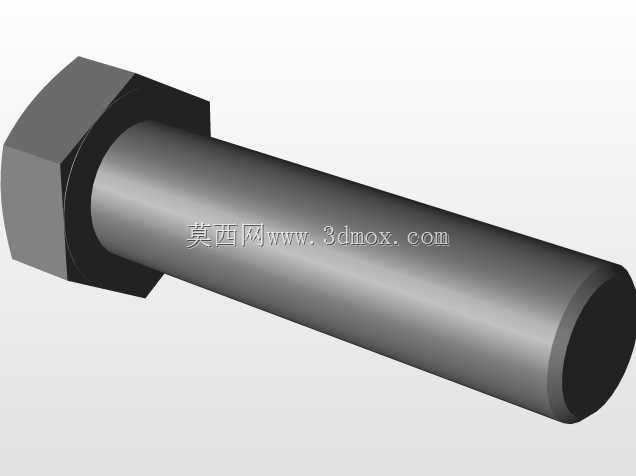

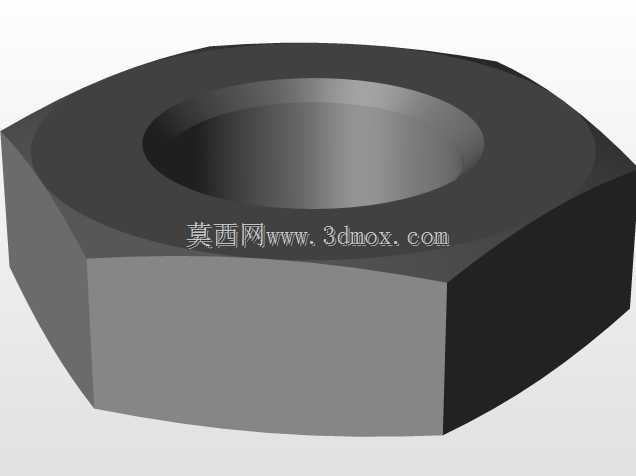

　　这套模块化组合工装的核心应用场景，覆盖小批量多品种零件的机加工定位、装配工序夹持、检测工位工件固定，尤其适配通讯类小型结构件、精密五金件的快速换产需求，能大幅减少专用夹具的重复设计制作成本，缩短产线换型调试周期。整套结构以带矩阵排布安装孔的铸铁基座为承载基础，基座采用八角切边设计，既减少边角磕碰风险，也能适配工作台T型槽的多方向装夹固定，基座上的安装孔为等距阵列排布，孔位公差控制在H7级，可兼容标准定位销、锁紧螺栓的快速插拔安装，无需额外划线找正。基座上方对称布置两组独立的定位夹紧单元，每组单元由底部定位块、中部侧向支撑块、顶部压合块组成，定位块采用台阶式结构，可适配不同厚度工件的底面定位，侧向支撑块带有可调式伸出端，

　　能根据工件外形轮廓调整支撑位置，抵消加工过程中的侧向切削力，顶部压合块通过带旋钮的锁紧螺栓实现快速压紧，旋钮表面做滚花处理，无需额外工具即可手动完成锁紧与松开操作，适配频繁换件的工序场景。设计阶段优先考虑了模块的互换性，所有安装接口尺寸均做统一标准化处理，同规格的定位块、支撑块、压合块可在基座任意孔位安装，也可根据工件的外形尺寸、夹持点位置自由组合模块数量与排布方式，比如针对异形工件可增加侧向定位模块，针对薄壁件可更换为带软垫的压合块避免夹伤，整套结构无需焊接或永久固定，全部通过螺栓销钉连接，拆解后可收纳重复利用。从安装边界来看，基座的总厚度控制在常规工装夹具的适配范围内，可直接安装在标准台钻、小型加工中心的工作台面上，

　　也可配合托盘用于自动化生产线的工位流转，两组夹紧单元的中心距可在基座孔位范围内无级调整，最小可夹持宽度不足十毫米的小型零件，最大夹持间距可覆盖基座有效安装面的八成区域，压合块的下行行程预留了足够的工件装卸空间，无需完全拆下压块即可完成工件取放。实际使用中，这套模块化结构可替代多套专用夹具，在小批量试制、产品迭代频繁的研发阶段优势尤为明显，设计人员可根据新的工件夹持需求快速调整模块组合，无需重新绘制整套夹具图纸、重新加工基座等通用部件，仅需补充加工少量特殊定位块即可完成适配，同时所有模块的配合面均做磨削处理，定位重复精度可控制在0.02mm以内，满足一般精密零件的加工、装配定位要求。结构上还做了防错设计，

　　不同功能的模块采用差异化的颜色区分，比如定位块为蓝色、支撑块为棕黄色、压合块为红色，操作人员可快速识别模块功能，减少安装错误，基座表面做发黑防锈处理，适配车间多油污、多切削液的使用环境，锁紧螺栓采用不锈钢材质，避免长期使用后锈蚀导致拆卸困难。
