双拱桁架式金属跨接桥梁结构设计

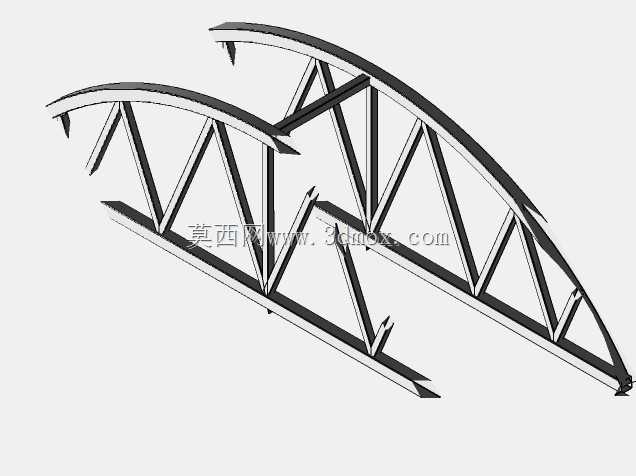

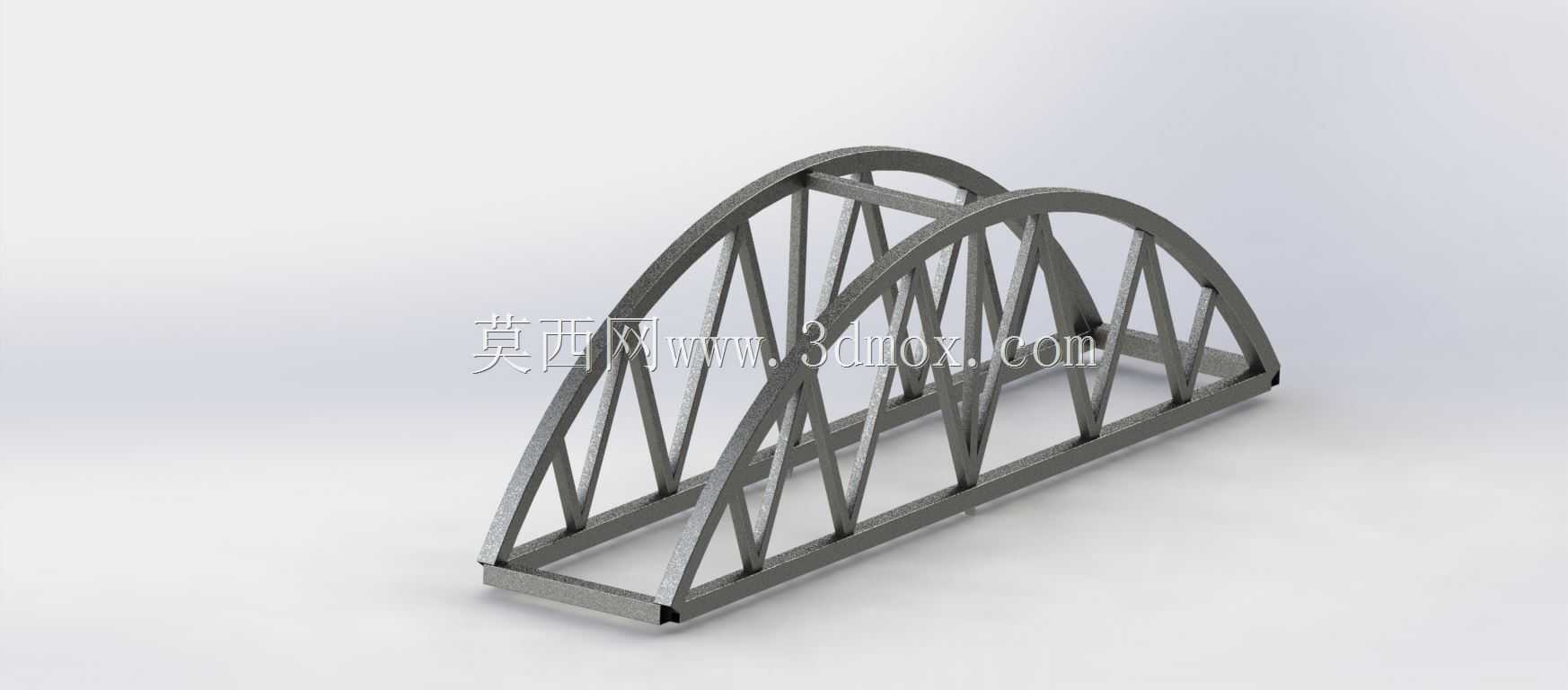

　　这款双拱桁架式金属桥结构，在小型跨接场景中有着极高的适配性，常见于厂区内部物料输送跨线、景区人行步道跨沟、实训教学结构演示、小型水利设施跨渠等场景，区别于大跨度公铁桥梁，这类小型金属桥主打轻量化快速部署、模块化拆装复用的特性，不需要大型吊装设备即可完成架设，在临时施工通道、应急抢险跨接场景中也能快速投入使用。从结构功能来看，该桥采用双拱肋配合三角腹杆的桁架形式，拱肋作为主要承重构件，将桥面竖向荷载通过腹杆分解为轴向压力传递至两端桥台，相比纯梁式结构，拱式桁架的受力路径更短，材料利用率更高，同等承重要求下能减少30%左右的型材用量，同时整体自重更轻，降低对桥台基础的承压要求。设计过程中优先考虑了受力均匀性，

　　每一组腹杆的角度都经过受力验算，避免局部应力集中导致的杆件变形，拱肋的弧度采用二次抛物线拟合，匹配均布荷载下的合理拱轴线，让拱肋截面尽可能只承受轴向压力，减少弯矩带来的截面损耗，桥面底部设置两道通长的纵向边梁，直接承接桥面铺装传递的荷载，再通过垂直布置的横梁将荷载分散到两侧桁架节点上，避免杆件承受非节点荷载产生的附加弯矩。从安装边界来看，该结构所有杆件均采用等截面金属型材加工，杆件之间的连接节点采用标准化节点板设计，现场安装时只需要通过螺栓紧固即可完成拼接，不需要现场焊接作业，降低施工难度与安装周期，整体结构的宽度适配单人通行或小型手推车通行的需求，跨度覆盖6米级的小型跨距，两端桥台只需要做简单的混凝土找平即可放置，

　　不需要额外做预埋锚栓的复杂基础，在临时使用场景下甚至可以直接放置在硬化的平整地面上，搭配端部防滑挡块即可投入使用。结构的外形尺寸经过紧凑化设计，运输状态下可以拆分为单个杆件打包，单根杆件长度不超过3米，能够通过普通货运车辆运输，不需要特种运输资质，拼装完成后的整体净空高度满足人员与小型机具通行的要求，拱肋顶部不会额外占用过多上部空间，适合在空间受限的厂区、园区内部架设。细节设计上，所有杆件的端部都做了倒角处理，避免安装过程中划伤施工人员，节点板的螺栓孔位采用长圆孔配合圆孔的组合设计，能够抵消加工过程中产生的微小尺寸误差，降低现场安装的对位难度，桥面边梁预留了铺装层安装孔位，可以直接铺设花纹钢板或者防腐木面板作为行走面，

　　两侧拱肋也预留了护栏安装接口，后期可以根据使用需求加装防护栏杆，提升通行安全性。在长期使用场景下，该结构的金属型材表面可以做镀锌或者喷塑防腐处理，适应户外潮湿、多雨的使用环境，杆件的截面选型预留了足够的安全余量，能够承受人员通行、小型机具碾压的动荷载，同时桁架结构的迎风面积小，在大风环境下的风阻更低，结构稳定性更好，不会因为横向风载产生过大的侧向变形。不同于一体化浇筑的混凝土桥，这种金属桁架桥可以在使用完成后快速拆解，转运到其他场景重复使用，不会产生建筑垃圾，在临时施工、应急保障类场景中有着不可替代的优势，同时标准化的杆件设计也方便后期维护，单根杆件出现变形损坏时，可以直接替换同规格杆件，不需要整体报废，降低全生命周期的使用成本。
