带法兰安装座的内花键传动连接轴

　　这款带法兰安装基座的花键连接轴，主要应用在需要周向精准传动、同时承受一定轴向载荷的动力传递场景中，常见于小型伺服传动模组、通讯设备调谐机构、轻工自动化输送单元的动力对接位置，区别于普通平键连接轴，花键结构的多齿啮合特性让它在频繁正反转、启停冲击的工况下，能保持更稳定的扭矩传递效率，不会出现平键常见的键侧磨损、滚键打滑问题。

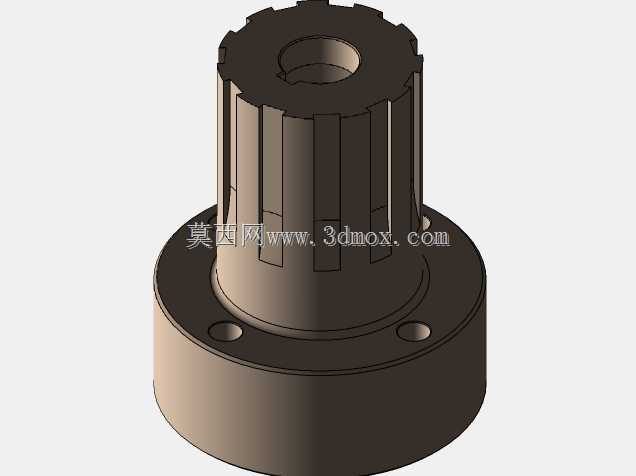

　　从结构设计逻辑来看，下端的法兰基座是整个零件的安装定位基准，法兰端面上均匀分布的三个安装孔，采用间隙配合的公差设计，适配M4规格的内六角圆柱头螺钉安装，安装时可以通过法兰端面与安装基面的贴合，保证轴体的垂直度公差控制在0.02mm以内，避免轴系偏摆带来的传动卡顿、齿面偏磨问题。法兰基座与上部花键轴段采用圆弧过渡结构，过渡圆角半径取R2，既可以消除轴肩位置的应力集中，避免交变载荷下的疲劳断裂，也能在加工时减少刀具接刀痕迹，提升零件的整体结构强度。

　　上部的花键段采用矩形花键设计，齿顶与齿根均做了0.3mm的倒角处理，既方便装配时与配套花键套的快速导入，也能去除加工产生的毛刺，避免装配时铁屑刮伤配合齿面。花键段顶端的中心通孔，是为了穿装锁紧销轴或者走线设计，孔口做了1×45°的倒角，避免穿装时刮伤线材或者销轴表面。花键的齿侧配合选取中等间隙配合等级，既可以保证传动时的周向定位精度，也能在有少量安装同轴度误差的情况下，顺利完成装配，不会出现卡滞问题，适配的工作环境温度范围在-20℃到80℃之间，常规45号钢调质处理后，表面硬度可以达到HB220-250，能满足常规轻载传动的强度需求。

　　在实际选型应用时，需要注意安装基面的平面度公差不低于0.03mm，法兰安装螺钉的拧紧力矩按照1.2N·m控制，避免拧紧力矩过大导致法兰变形，影响轴体的垂直度。花键配合面需要定期涂抹锂基润滑脂，减少齿面的滑动磨损，延长零件的使用寿命。这款零件的整体轴向尺寸紧凑，法兰基座的外径远大于花键段的外径，安装后不需要额外设计轴向定位结构，靠法兰端面就能实现轴向限位，简化了配套机构的整体结构设计，减少了装配时的调整工作量。

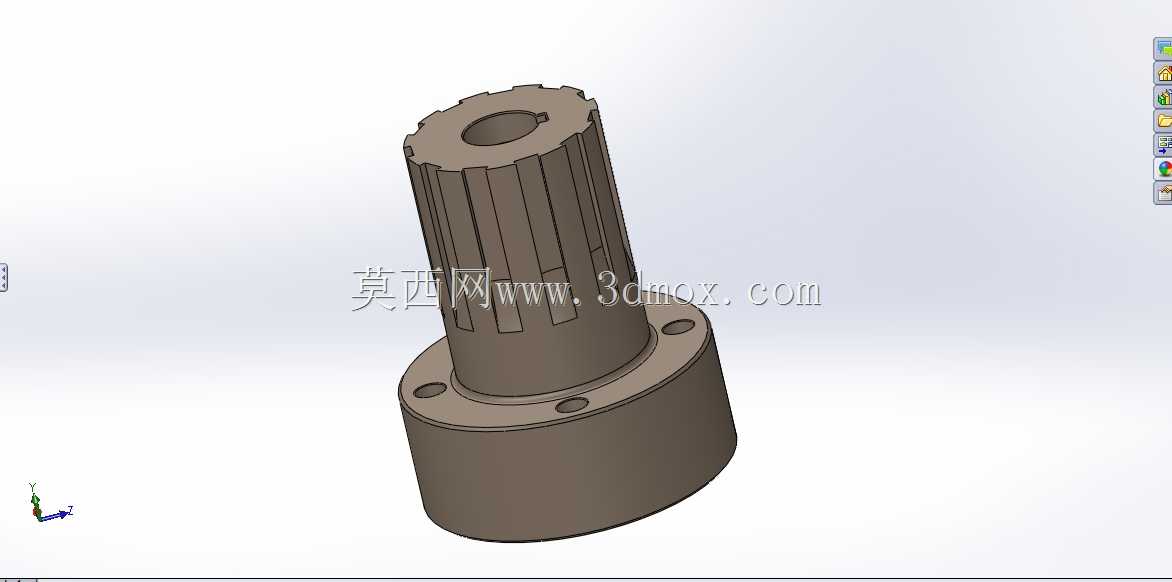

　　从建模细节来看，所有的孔位、齿形、圆角都做了参数化关联，修改花键齿数、法兰直径、安装孔位置尺寸时，可以通过参数驱动快速生成新的规格，适配不同的传动扭矩需求和安装空间要求，对于做系列化传动模组设计的工程师来说，可以直接调用这个基础模型调整参数，不需要从零开始绘制花键齿形和法兰结构，能节省不少建模时间。需要注意的是，花键齿的等分公差是这个零件的核心精度指标，建模时齿形的阵列角度误差控制在0.01°以内，和实际加工的精度要求保持一致，避免导出工程图时出现齿形位置偏差，影响后续的加工校验。
