通讯设备用精密金属薄板承载结构件

　　在通讯终端及便携电子设备的内部结构设计中，这类金属薄板结构件是承担内部元器件承载、空间排布约束的核心基础零件，日常接触的手持通讯设备、便携数据终端、小型通讯中继模块内部，都能看到这类薄板结构的应用，它需要在极小的安装空间内，完成电路板固定、电池限位、结构强度补强、电磁屏蔽辅助等多重功能，是通讯类产品结构设计中最常见的钣金类基础构件。从实际使用场景来看，这类薄板件长期处于设备内部的紧凑装配环境中，既要承受设备日常携带过程中的跌落冲击、挤压形变，还要适配内部元器件的公差累积，同时要控制整体重量，避免增加终端设备的额外负重，因此在设计阶段需要平衡刚性、韧性、重量三者的关系，不能一味追求厚度提升强度，也不能过度减薄导致结构失稳。

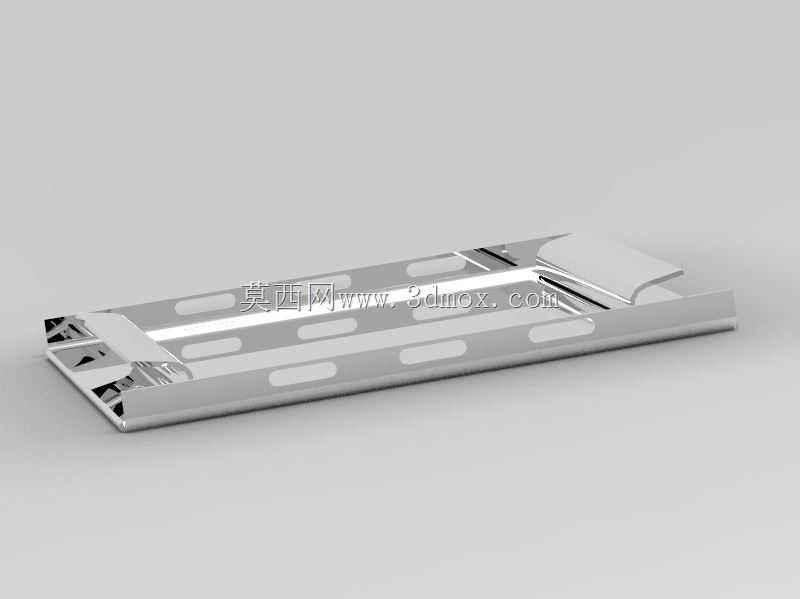

　　设计这类薄板结构时，首先要明确安装边界：整体外形完全贴合设备内部的腔体轮廓，边缘做了多段折弯翻边处理，翻边高度控制在1.2mm到1.8mm之间，既可以提升薄板自身的截面惯性矩，增强整体抗弯折能力，又不会占用过多的内部堆叠空间，翻边处预留的0.3mm圆角，是为了避免冲压加工过程中出现应力集中导致的开裂，同时也能防止装配时划伤操作人员或相邻的柔性电路板。薄板表面分布的多组长圆形避让槽，并非随意排布，每一处槽位都对应内部元器件的凸起位置，比如电路板上的电容、接插件的焊脚、排线的走线路径，槽位的边缘距离元器件引脚的安全间隙控制在0.5mm，既满足装配公差要求，又能尽可能保留薄板的连续受力面积，避免过多开孔导致结构刚性下降。

　　薄板两端的卡扣式折弯结构，是为了实现无螺丝快速装配，卡扣的回弹角度经过反复校核，采用0.2mm厚度的锡青铜材料作为卡扣接触点的补强，既保证装配时的卡扣形变回弹量足够，又能在长期使用后不会出现塑性形变导致的装配松动，卡扣的扣合量设计为0.4mm，适配设备中框的卡槽尺寸，装配后可以实现0.1mm以内的装配间隙，避免设备晃动时出现结构异响。从加工工艺角度来看，这类薄板采用连续冲压成型工艺，原材料选用0.3mm厚度的镀镍不锈钢带，表面的镀镍层厚度控制在3μm到5μm之间，既可以提升表面的抗锈蚀能力，适应不同温湿度环境下的使用需求，又能具备一定的电磁屏蔽效果，减少内部元器件之间的信号干扰。薄板表面的平整度要求控制在0.1mm/100mm以内，

　　避免装配后对电路板造成挤压导致的虚焊或元器件损坏，所有的开孔边缘都做了去毛刺处理，毛刺高度不超过0.05mm，防止装配过程中脱落的金属碎屑造成电路短路。在结构受力校核阶段，重点验证了薄板的三个受力工况：一是1米高度自由跌落时的冲击载荷，薄板中部的最大形变不超过0.8mm，不会触碰到下方的电池表面；二是设备正面承受200N静压力时，薄板的折弯处不会出现永久性形变；三是长期高低温循环环境下，材料的热胀冷缩量不会导致卡扣松脱，薄板与相邻塑料结构件的热膨胀系数差异通过预留的0.2mm伸缩间隙抵消。这类薄板结构看似简单，实则每一处折弯、每一个开孔、每一段槽位都对应实际装配和使用中的具体需求，没有多余的设计特征，所有结构都服务于功能实现，在通讯类产品的轻量化、紧凑化设计趋势下，这类精密薄板结构的设计精度直接影响整个产品的装配良率和长期使用可靠性，是结构设计工程师需要反复打磨细节的基础类零件。
