带拨杆偏心式凸轮锁紧夹紧机构

　　这款偏心凸轮式锁紧夹紧机构，是小型工装夹具、便携快拆设备里极为常用的机械式锁紧组件，日常在工装治具快换、小型设备舱门快开、户外便携器材锁止、消费电子组装夹具这类需要频繁拆装、手动快速锁紧的场景里，应用覆盖率非常高。区别于螺纹锁紧需要多圈旋拧的操作逻辑，这类凸轮锁紧结构只需要单次扳动拨杆就能完成锁紧与释放动作，操作行程短，锁紧力输出稳定，不需要额外辅助工具，徒手就能完成全部操作，在需要快速换型、频繁开合的工位上，能大幅降低操作耗时，提升作业效率。

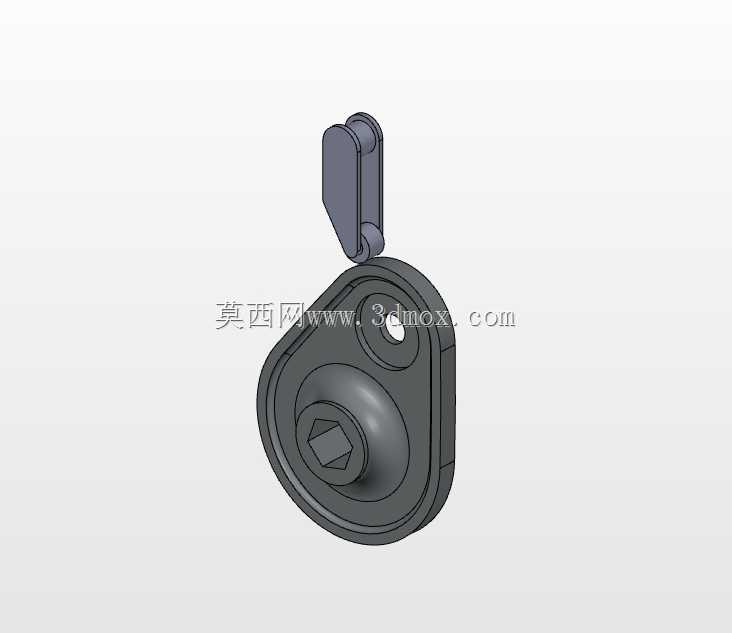

　　从结构设计逻辑来看，整个组件采用偏心轮作为核心施力部件，主体基座为带安装孔的水滴形轮廓，基座上预留的两个沉头安装孔，可直接通过内六角螺栓将整个机构固定在安装基板上，安装孔的位置公差控制在±0.02mm范围内，能保证安装后偏心轮的转动中心与基座基准面的垂直度，避免锁紧过程中出现偏载、打滑的问题。偏心轮中心设置的内六角驱动位，既可以配合拨杆实现手动扳动，也可以在需要调整锁紧预紧力的时候，通过内六角扳手转动偏心轮，适配不同厚度的被夹紧工件，调整范围可以覆盖0-8mm的被夹件厚度差，不需要额外更换配件就能适配一定范围内的尺寸偏差。

　　上部的拨杆采用铰接式设计，与偏心轮的输出端通过销轴连接，拨杆的外形做了圆弧过渡处理，边缘做了R2的倒圆角，避免手动操作时划伤操作人员手部，拨杆的铰接结构带有一定的阻尼感，在非操作状态下不会因为设备振动出现自行松脱的情况，扳动到锁紧位置时，拨杆会贴合在基座侧面的限位面上，形成机械硬限位，避免过扳导致偏心轮过死点无法解锁。整个机构的外形轮廓最大尺寸控制在60mm×45mm范围内，厚度方向不超过20mm，属于紧凑型的锁紧组件，在安装空间受限的小型设备、便携工装里也能顺利布置，不会和周边的结构件产生运动干涉。

　　实际应用中，这类机构的锁紧力可以通过偏心轮的偏心距调整来适配不同的负载需求，常规3mm偏心距的规格下，手动扳动就能输出不低于300N的正向夹紧力，足够应对大部分非金属薄板、小型金属零件的夹紧定位需求，在3C产品组装治具、户外摄影器材快装板、小型检测设备的舱门锁紧场景里，这类结构的可靠性已经过长期的市场验证。设计过程中，偏心轮的轮廓采用等速上升曲线，锁紧过程中压力角始终控制在许用范围内，不会出现自锁失效或者锁紧过程卡滞的问题，基座与偏心轮的配合面做了耐磨处理，长期反复扳动的磨损量控制在极小范围内，常规工况下使用寿命可以达到万次以上的操作循环。

　　安装边界方面，整个机构的安装面平面度要求不低于0.05mm，安装时需要保证被夹紧件的受力面与偏心轮的施力面平行，避免出现点接触导致夹紧力不足或者压伤工件表面，拨杆的活动范围内需要预留不小于15mm的操作空间，方便操作人员手指施力扳动，同时要避免周边的线缆、其他结构件进入拨杆的运动行程内，防止操作时出现卡滞。和螺纹锁紧、卡扣锁紧的结构相比，这款凸轮锁紧机构的优势在于锁紧状态有明确的触感反馈，扳动到位时会有明显的到位阻尼感，操作人员不需要额外检查就能确认锁紧到位，同时解锁过程只需要反向扳动拨杆即可，没有螺纹结构容易出现的锈死、滑牙问题，在有一定粉尘、轻度油污的工况下也能正常工作，对使用环境的适应性更强。
