标准直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里最基础也最核心的动力传递零件，日常在各类需要定比传动的设备里都能见到它的身影，从小型的家电传动机构、办公设备走纸结构，到中型的输送机驱动端、机床进给箱传动组，再到重型的矿山设备减速单元、工程机械传动链路，只要是需要精准转速匹配、扭矩传递的位置，这类齿轮都是选型时的优先选项。它的核心功能是通过轮齿之间的精准啮合，把输入端的旋转动力平稳传递到输出端，同时按照齿数比实现转速的调整和扭矩的放大或缩小，相比带传动、链传动，它的传动比精度更高，没有滑动损失，传动效率能维持在较高水平，适合对传动同步性有要求的工况。

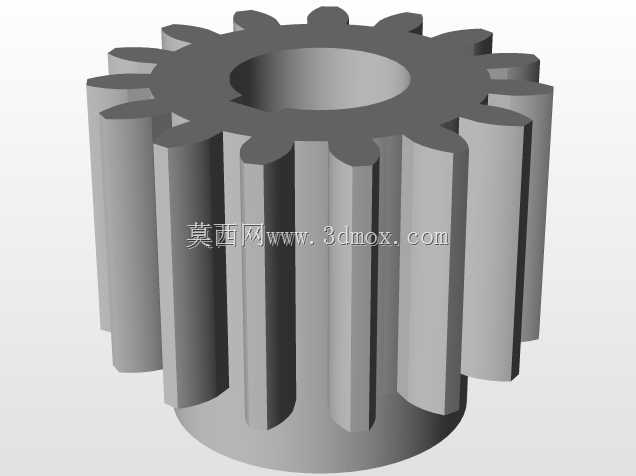

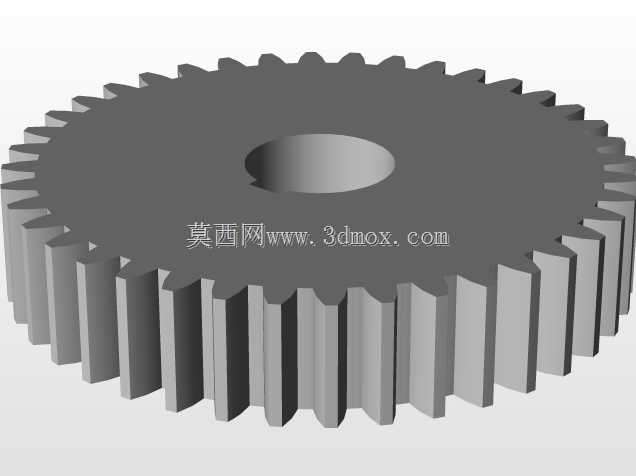

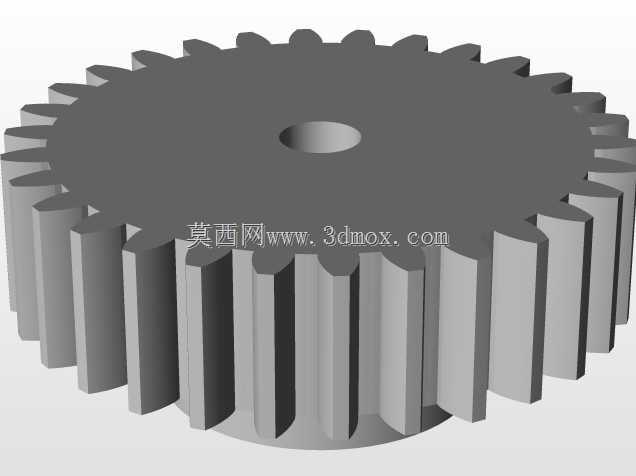

　　从设计思路来看，这款齿轮采用的是标准渐开线直齿齿形，齿向与齿轮轴线完全平行，加工时可以通过滚齿、插齿工艺一次成型，不需要额外的螺旋角调整工序，加工难度低，装配时的轴向定位要求也比斜齿轮更简单，不需要额外承受轴向力的轴承配置，能降低整套传动机构的配套成本。齿轮中心设置的通孔是安装定位的核心结构，孔的尺寸与配套的传动轴采用过渡配合设计，装配时可以通过键连接实现周向固定，避免齿轮运转时与轴发生相对滑动，保证动力传递的可靠性。齿轮的齿顶圆、分度圆、齿根圆尺寸都按照标准模数系列设计，齿宽经过合理匹配，既保证轮齿有足够的接触强度和弯曲强度，能承受额定工况下的接触应力和弯曲应力，避免出现断齿、齿面点蚀、胶合等失效形式，又不会因为齿宽过大导致载荷沿齿向分布不均，造成偏磨问题。

　　在安装边界上，这款齿轮的轴向厚度、中心孔直径、齿顶圆直径都有明确的尺寸约束，装配时需要保证齿轮端面与传动轴轴线的垂直度，避免运转时出现轮齿偏载，同时啮合的配对齿轮需要保证中心距误差在公差允许范围内，齿侧间隙留足合理的润滑空间，既不能因为间隙过大造成传动冲击、反向空程过大，也不能因为间隙过小导致运转时卡滞、齿面磨损加剧。实际应用中，这类齿轮通常会搭配润滑脂或者润滑油使用，在闭式传动箱里工作时寿命更长，开式工况下则需要额外做防尘防护，避免硬质颗粒进入啮合区域造成齿面磨粒磨损。

　　很多刚接触结构设计的工程师在选型这类齿轮时，容易只关注齿数和模数，忽略齿宽系数、安装配合公差、润滑条件的匹配，其实直齿轮的设计核心是在满足传动功率、转速要求的前提下，尽可能平衡加工成本、装配难度和使用寿命，比如在转速不高、载荷平稳的工况下，不需要刻意选用高精度等级的齿轮，普通精度等级的滚齿加工齿轮就能满足使用需求，能有效降低加工成本；而在转速较高、有换向冲击的工况下，则需要适当提高齿面硬度，控制齿形和齿向公差，同时验算轮齿的弯曲疲劳强度和接触疲劳强度，避免早期失效。这款齿轮的结构没有多余的减重孔、辐板设计，属于实心结构的直齿轮，适合小尺寸、中等载荷的传动场景，整体结构刚性好，加工时的装夹变形小，能更好地保证齿形加工精度，装配后的动平衡性能也更稳定，不需要额外做动平衡校正就能满足中低转速下的运转要求。
