法兰安装式发声振动换能组件结构

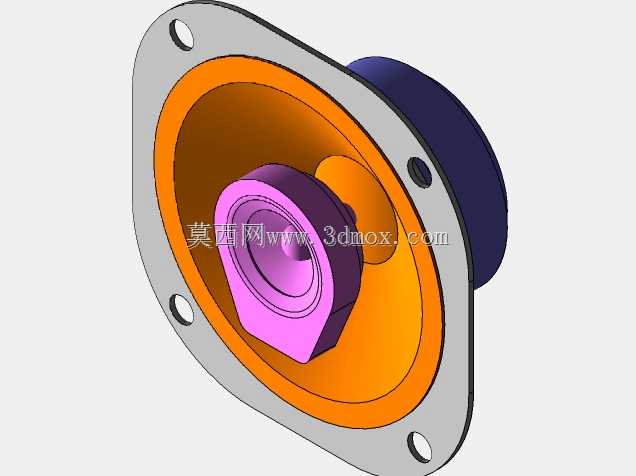

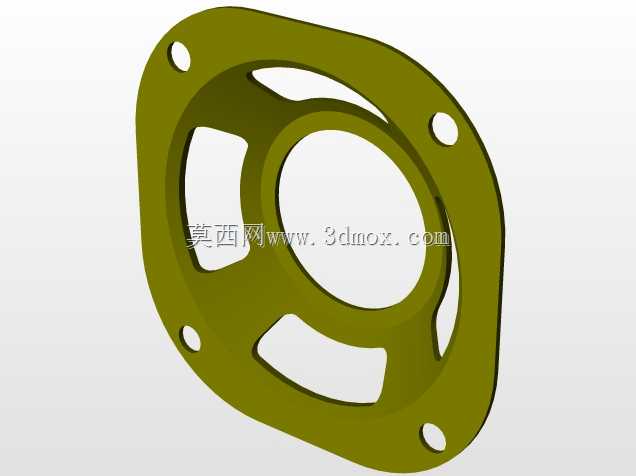

　　该组件属于电声换能类机械结构，核心功能是将输入的电信号转换为对应频率的机械振动，通过耦合面传递振动能量实现发声效果，常见于需要定向声传导、密闭空间声信号传递的通讯终端设备中，比如工业防爆通讯手持机、井下作业对讲设备、高噪声环境下的骨传导通讯终端，这类场景对组件的安装密封性、振动传递效率、抗冲击性能都有明确要求，常规外露式扬声器无法满足粉尘、淋水、强振动工况的使用需求，这类带法兰安装基座的密封式发声结构就成为适配这类场景的首选结构。从结构设计逻辑来看，整个组件采用分层同轴设计，最外侧的金属法兰基座是核心安装承载件，法兰盘上均匀分布三个安装通孔，孔位采用等夹角120度排布，安装时可通过螺栓将整个组件压紧固定在设备壳体的预设安装位上，

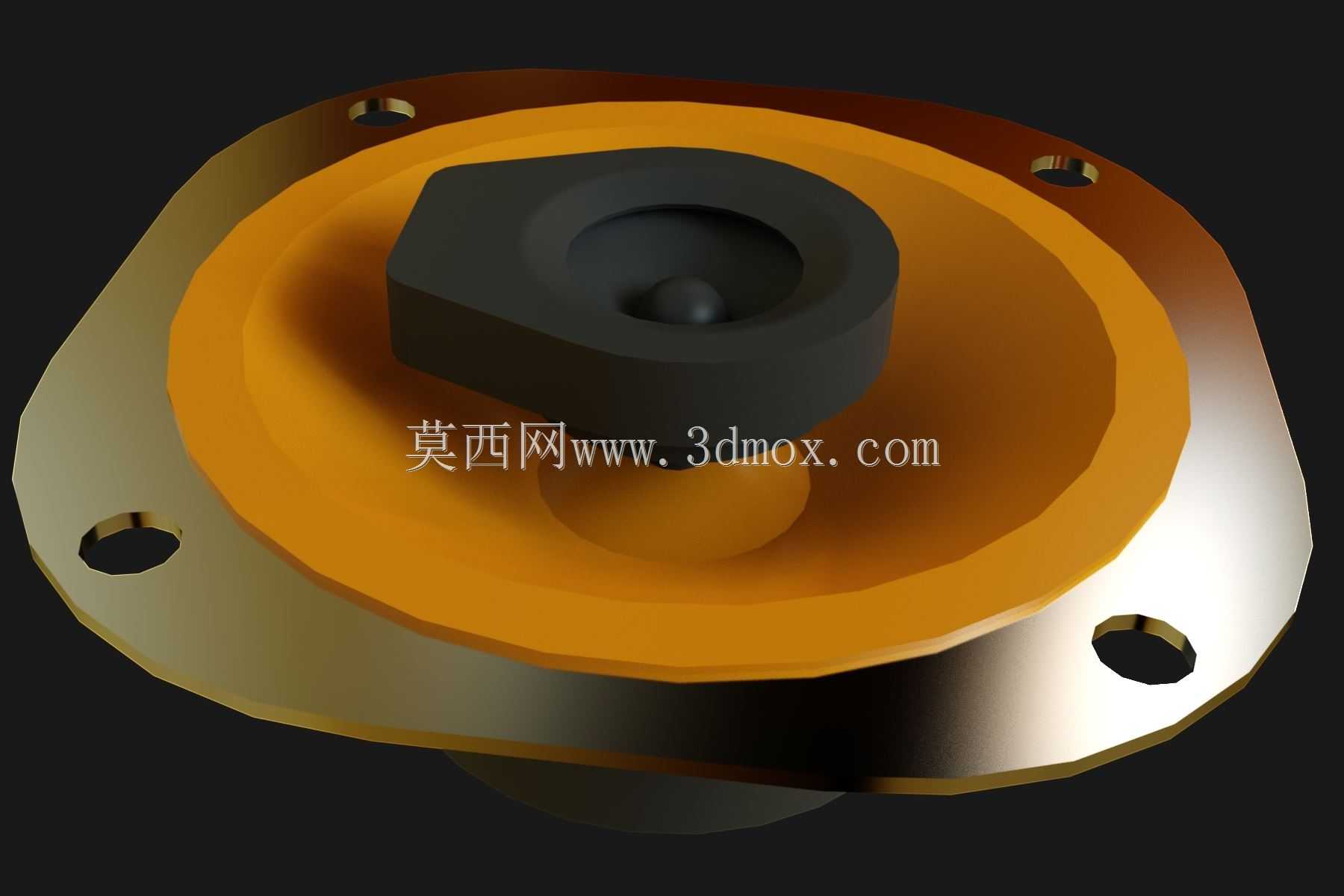

　　法兰盘与设备壳体接触的端面预留有密封槽安装空间，装配时加装O型密封圈即可实现IP65以上的防护等级，避免外界粉尘、水汽从安装缝隙进入设备内部。法兰基座的中心区域做了下沉式台阶设计，橙色的振动膜片边缘恰好嵌合在台阶槽内，膜片采用复合弹性材质，既保证振动时的往复形变余量，又能兼顾结构强度，避免长期振动出现疲劳开裂。膜片中心位置固定的黑色块状结构是振动耦合块，这个部件的质量分布经过重心配平，确保振动时的作用力始终沿组件中心轴线方向，不会出现偏摆导致的额外振动损耗，也能避免长期偏载造成膜片局部应力集中提前失效，耦合块中心的球形凸起是振动输出的接触端面，工作时这个端面会紧贴设备壳体的内侧壁或者专用的振动传导板，

　　将膜片产生的振动直接传递到接触介质上，不需要通过空气传导声音，在高噪声环境下依然能保证声音信号的清晰传递。从安装边界尺寸来看，法兰盘的外径尺寸适配常规通讯手持终端的机身内部安装空间，三个安装孔的中心距符合小型通讯设备的通用安装孔位规范，组件整体的轴向高度控制在较低范围，不会过度占用设备内部的堆叠空间，给电池、电路板等其他部件预留足够的排布位置。设计过程中重点考虑了组件的抗跌落性能，法兰基座采用金属材质加工，自身具备足够的结构强度，跌落时的冲击力会通过法兰盘直接传递到设备壳体上，不会直接作用在振动膜片和耦合块上，避免冲击造成内部结构移位。振动膜片的边缘压装结构做了圆角过渡处理，避免压装时尖锐边角割伤膜片造成密封失效，

　　耦合块与膜片的连接面采用整面粘接加周圈压合的固定方式，保证大振幅振动下耦合块不会出现脱落。在实际装配场景中，这类组件的安装流程相对简便，先将密封圈套在法兰基座的密封槽内，对准设备壳体上的三个安装孔位放入组件，从外侧拧入三颗固定螺栓，按照对角顺序逐步拧紧螺栓，保证法兰盘各个方向的压紧力均匀，避免单侧压紧力过大造成膜片形变偏移，最后将耦合块的球形端面与传导介质贴合，调整接触压力到预设范围即可完成装配。日常工况下，组件的振动频率覆盖人声通讯的主要频段，振动传递效率经过结构优化，不需要过大的驱动功率就能达到足够的振动幅值，能有效降低设备整机的功耗，延长电池续航时间。针对不同的使用场景，还可以通过调整耦合块的质量、振动膜片的厚度来调整组件的谐振频率，适配不同的声传导介质，比如适配硬质塑料壳体、金属壳体或者软质接触传导面时，只需要更换对应参数的膜片和耦合块，法兰基座的安装尺寸完全通用，不需要修改设备壳体的模具结构，能有效降低整机的衍生开发成本。
