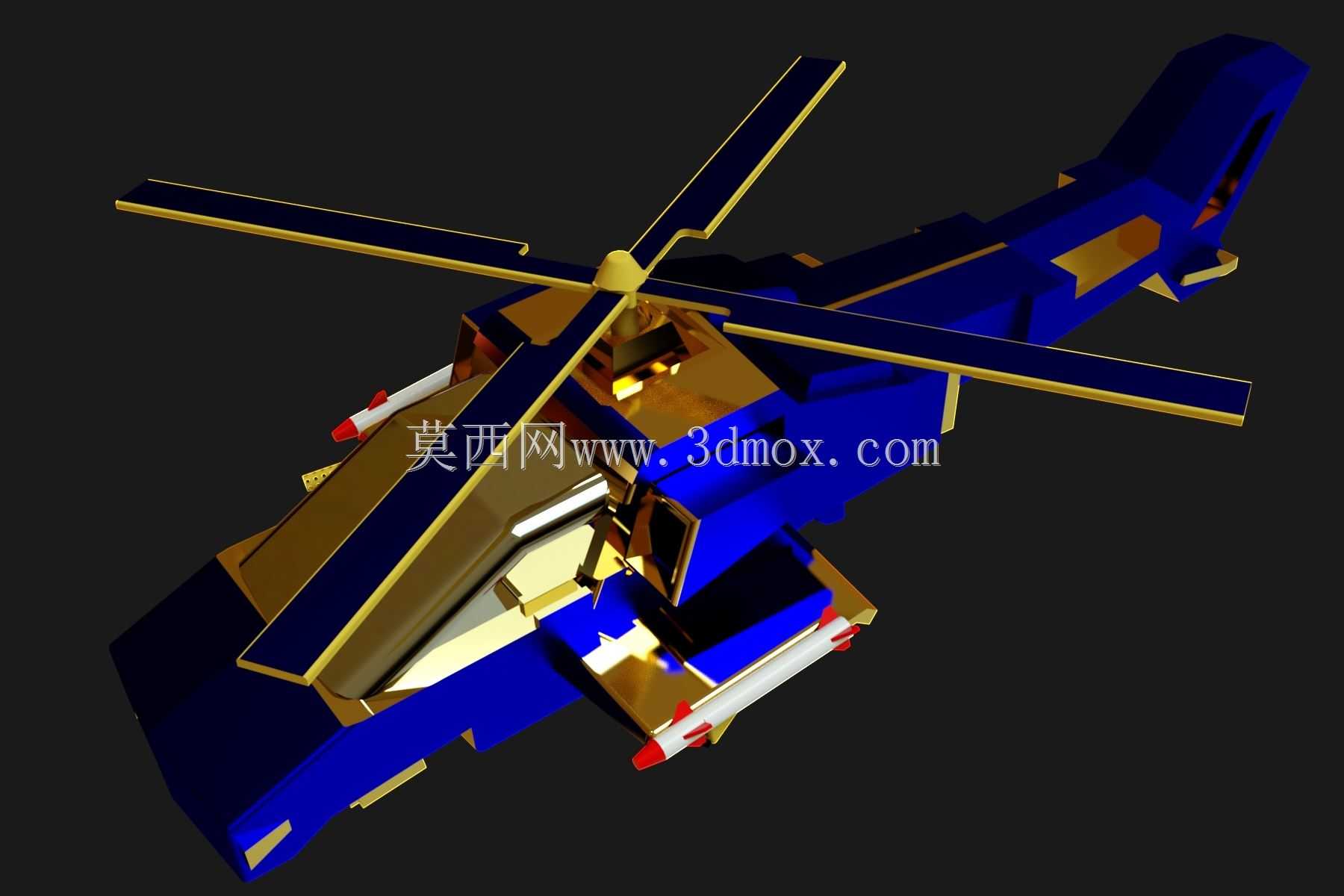

蓝金配色武装直升机外观结构设计

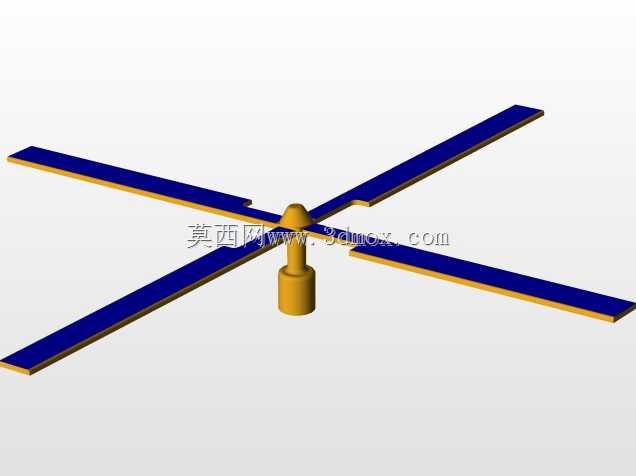

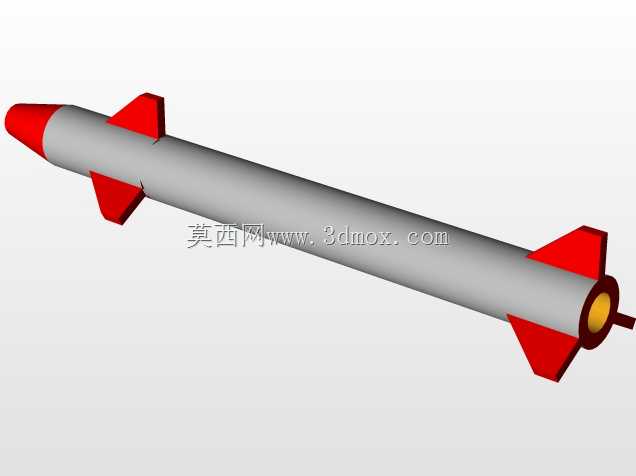

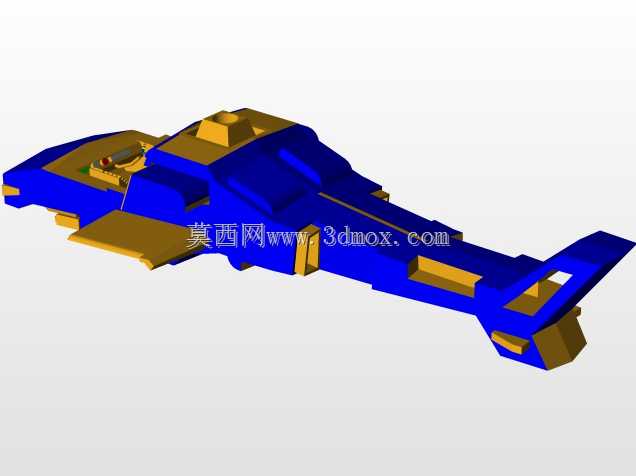

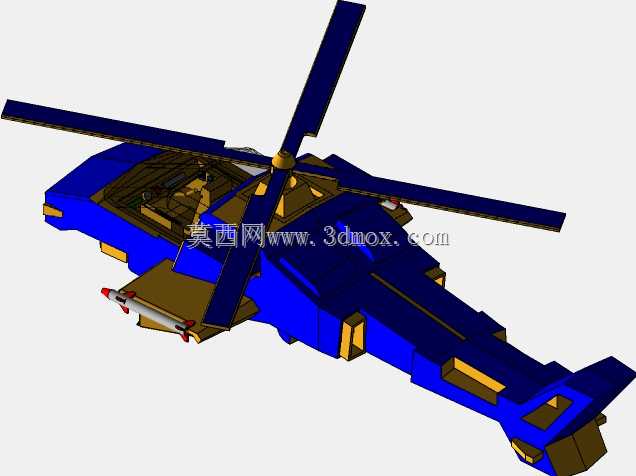

　　机身主体采用棱线分明的折线蒙皮设计，而非传统直升机的曲面过渡，一方面是降低雷达反射截面积，适配低空侦察、近距火力支援的任务场景，另一方面折线蒙皮的结构刚度更好，在做高速机动飞行时，蒙皮的形变幅度更小，能减少气动弹性引发的震颤问题。机身两侧的短翼挂架是这个模型的核心功能结构，每个挂架预留了两个武器挂载点，模型上呈现的火箭弹发射巢安装位，实际设计中要考虑挂架与机身主梁的连接强度，发射时的后坐力会通过挂架直接传递到机身承力框，所以建模时短翼的根部做了加厚处理，对应真实结构中会铺设多层复合材料加强层，避免连续发射时挂架出现疲劳裂纹。座舱段的风挡采用多块平板拼接设计，而非整体曲面风挡，这个设计取舍是为了降低战时风挡破损后的更换成本，做航空类外观结构建模时，这类带武器挂架的直升机构型，首先要考虑的是低空突防场景下的气动与载荷匹配，不像民用运输直升机侧重舱室容积，武装构型的整机轮廓要尽量压缩侧向投影面积，降低地面防空火力的命中概率。从模型的结构拆分来看，主旋翼采用四叶宽弦设计，桨根与桨毂的连接段做了金属质感的包覆处理，实际工程中这个位置要集成变距拉杆、挥舞铰等动部件，建模时特意预留了桨毂中心到桨尖的长度比例，对应真实机型1:1缩放的话，旋翼直径要控制在12米级，才能匹配6吨级起飞重量的升力需求，桨叶的翼型选择上，模型做了轻微的负扭转设计，这个细节是为了平衡桨根与桨尖的线速度差，避免前行桨叶出现激波阻力，同时提升后行桨叶的失速边界。

　　同时平板风挡的光学畸变更小，飞行员在低空掠地飞行时对地面目标的观测精度更高，座舱内部的仪表台轮廓在模型中做了简化处理，但预留了弹射座椅的安装空间，对应真实构型中，这类武装直升机的座舱会采用串列双座布局，前座为武器操作员，后座为飞行员，座椅靠背会加装装甲板，抵御12.7mm口径弹药的直射。尾梁部分的长度占整机长度的三分之一左右，这个比例是经过重心配平计算的，主旋翼的升力中心、整机重心、尾桨的拉力中心要尽量落在同一纵向平面内，降低飞行时的配平阻力，尾翼部分采用垂尾加平尾的组合设计，垂尾上预留了尾桨的安装位置，模型中虽然没有细化尾桨结构，但尾梁末端的传动舱轮廓做了还原，实际结构中尾传动轴会从主减速器一直延伸到尾桨减速器，

　　整个传动轴的同轴度公差要控制在0.2mm以内，否则高速转动时会出现剧烈振动。起落架部分采用后三点式固定起落架设计，而非可收放式起落架，这个设计是为了适应野外无铺装场地的起降需求，固定起落架的结构更简单，抗坠毁能力更强，在迫降时起落架的溃缩吸能结构可以吸收大部分冲击能量，保护座舱内的人员安全。建模过程中，整机的外形尺寸边界做了严格控制，机身宽度不超过2.2米，避免在低空飞行时触碰障碍物，机腹到地面的高度预留了0.4米的间隙，满足挂装武器后的离地安全距离，主旋翼转动时的最低点距离座舱盖顶部有0.8米的间隙，避免桨叶形变时打到机身结构。机身表面的金色装饰区域，实际对应真实机型中的金属检修口盖、管路包覆层位置，这些区域的蒙皮采用铝合金材料，

　　而蓝色区域则是复合材料蒙皮，两种材料的热膨胀系数不同，建模时特意在两种材料的接缝处预留了0.5mm的伸缩缝，避免高空低温环境下蒙皮因为热胀冷缩出现翘曲变形。两侧短翼的下反角设计为7度，这个角度可以让挂装的武器在发射时，尾焰不会直接冲刷到机身蒙皮，同时短翼在飞行时可以提供一定的升力，为主旋翼分担部分载荷，提升整机的航程表现。机头部分的棱线设计除了隐身考虑外，还可以在雨天飞行时引导气流带走风挡上的雨水，减少雨刮器的使用频率，降低维护工作量。整个模型的结构拆分完全按照真实制造的工艺逻辑划分，蒙皮、框梁、挂架、旋翼、座舱等部件都是独立的可拆分结构，方便后续做有限元分析、运动仿真，也可以直接用于3D打印制作缩比验证模型，在做装配干涉检查时，所有活动部件比如旋翼转动、挂架拆装、座舱盖开启都没有出现干涉问题，安装边界完全符合工程设计要求。
