通讯设备配套磨削作业用磨盘结构

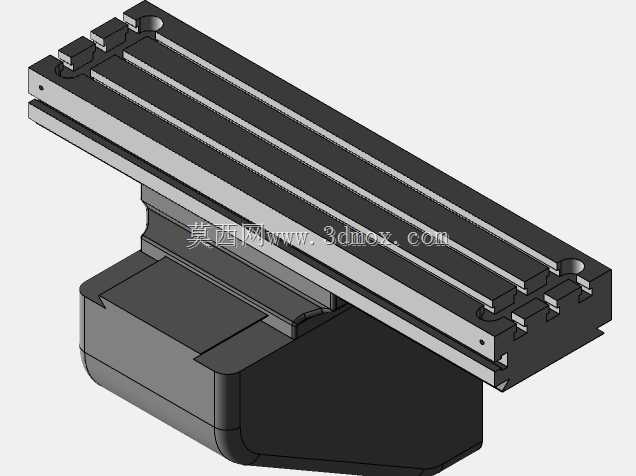

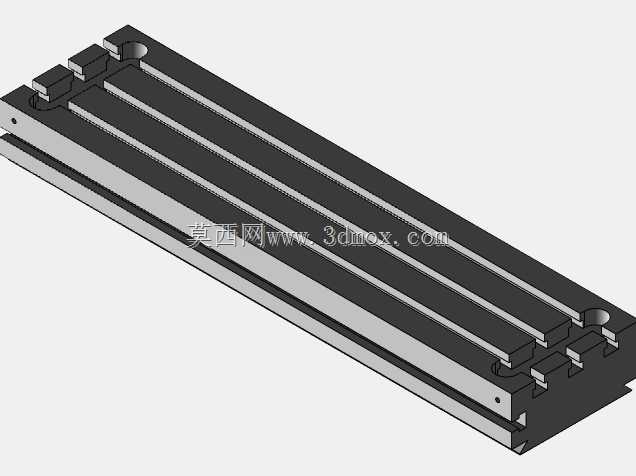

　　在通讯类精密零部件的加工产线中，这类磨盘结构常被集成在小型工位磨削单元上，主要针对6s规格通讯结构件的端面、卡槽配合面做精磨处理，区别于大型平面磨床的通用磨盘，该结构专门适配小尺寸通讯塑胶、金属混合材质构件的批量加工需求，加工时不需要频繁更换磨具，就能完成工件多个平行面的同步磨削，有效压缩小零件加工的换型辅助时间。从结构设计逻辑来看，上部的多道平行卡槽式磨面并非等宽设计，每道槽的侧壁都预留了0.02mm的磨削让刀间隙，槽体端部的凸起卡位是用来对应通讯工件侧边的定位凸点，装夹时工件可以直接顺着卡槽滑入定位，不需要额外做侧面找正，单次装夹就能完成三个平行接触面的同时磨削，避免多次装夹带来的形位公差累积。

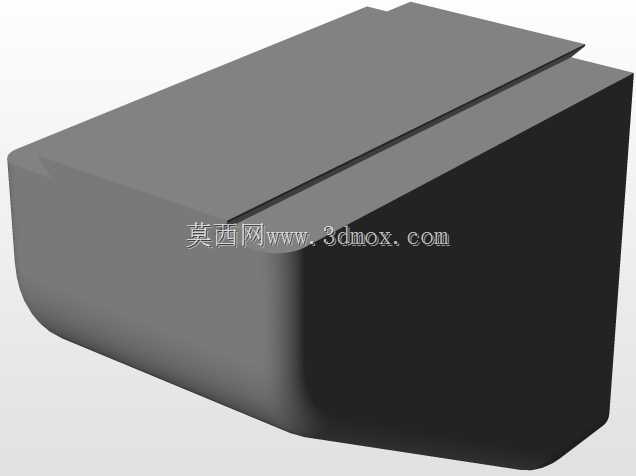

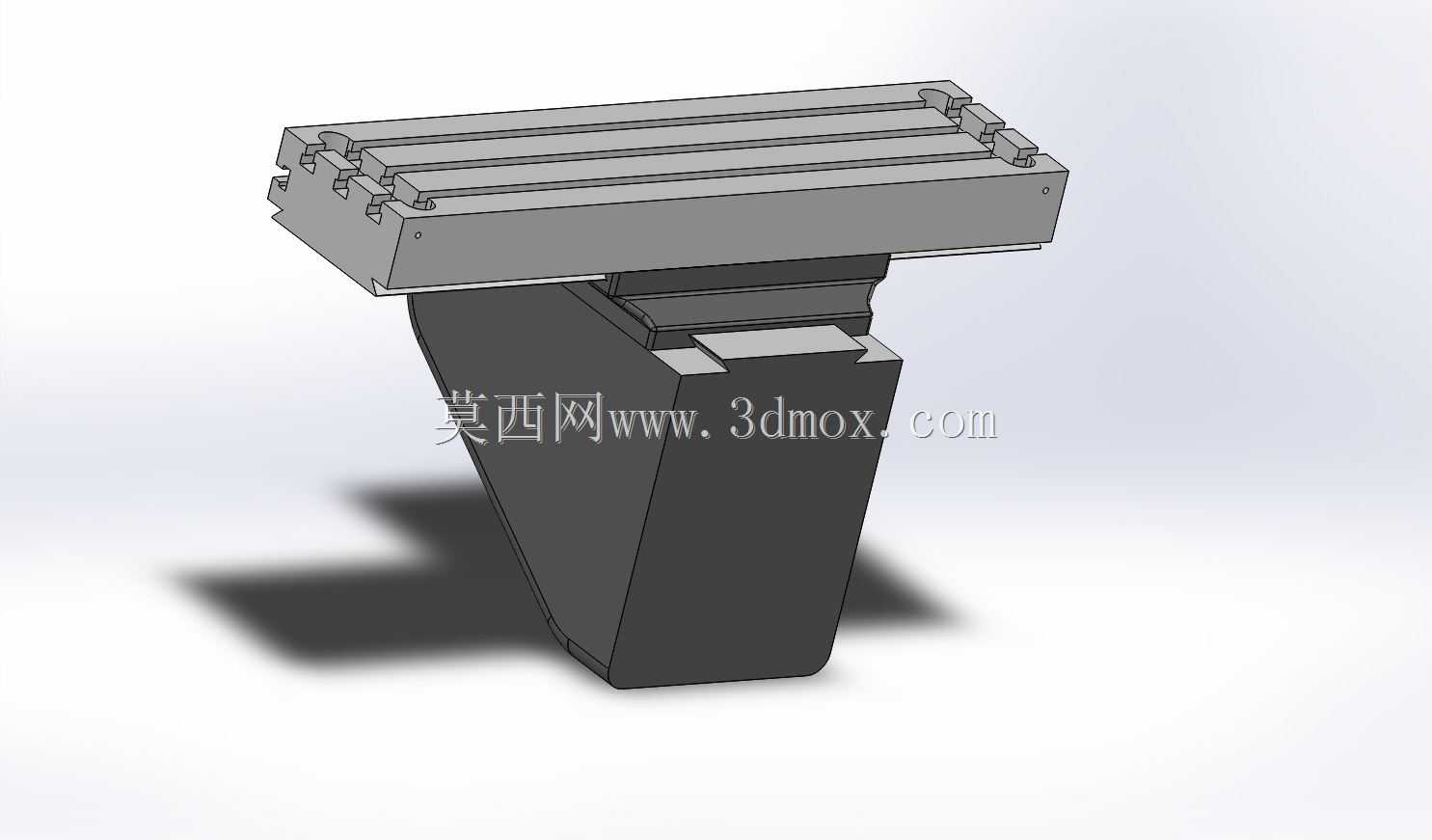

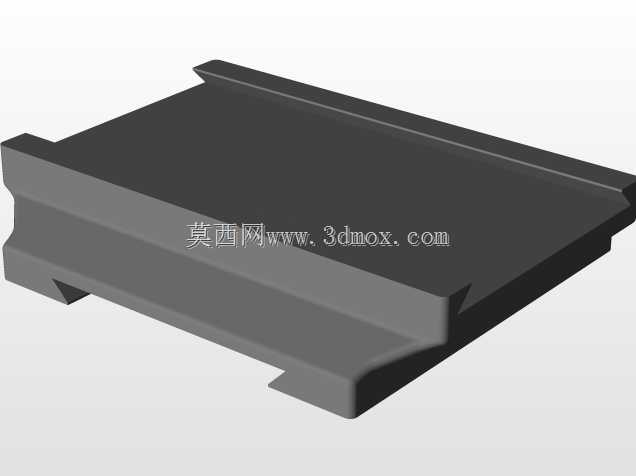

　　下部的锥台型基座是整个磨盘的安装承载部分，锥度设计参考了机床快换工装的莫氏锥度适配逻辑，和设备主轴座配合时可以实现无键自锁，安装时只需要将锥台垂直压入主轴对应锥孔，依靠锥面的静摩擦力就能传递磨削扭矩，不需要额外加装锁紧螺栓，日常更换磨盘时单人就能完成拆装，大幅缩短工装切换的停机时间。上部磨盘主体和下部锥座之间设置了阶梯式的过渡连接段，这个位置的台阶面是安装定位基准面，和设备主轴端面贴合时可以保证磨盘整体的端面跳动控制在0.01mm以内，避免磨削时出现磨面偏摆导致的工件尺寸超差。磨盘的上部工作面总宽度适配常规通讯小零件的加工幅面，多道平行槽的间距经过匹配计算，刚好对应通讯工件上的多条平行筋位，磨削时筋位可以完全嵌入槽内，

　　槽底的磨削面刚好作用在需要加工的工件端面，不会碰伤工件上不需要加工的卡扣、触点安装位。安装边界方面，下部锥座的最大外径小于上部磨盘主体的宽度，整体安装后不会和设备周边的工件送料轨道、排屑槽产生干涉，锥座的有效配合长度经过优化，既保证足够的连接刚性，又不会因为插入深度过大导致磨盘整体悬伸过长，磨削受力时出现振纹。实际使用场景中，这类磨盘常配合小型自动送料机构使用，工件从轨道滑入磨盘工作面的卡槽后，磨盘随主轴做定轴转动，配合固定的压料结构就能完成连续磨削作业，磨面的多槽设计可以同时容纳多件工件同步加工，相比单工位磨具加工效率提升三倍以上。设计时还考虑了磨耗补偿的需求，上部磨盘主体的工作面预留了足够的磨耗余量，

　　正常使用情况下单次修整后可以连续加工上千件工件不需要更换，当磨面磨损到极限位置时，只需要更换上部磨盘主体，下部的锥台基座可以重复使用，降低工装的长期使用成本。结构的刚性设计上，锥座内部做了等壁厚的实体结构，没有多余的减重空腔，避免高速磨削时因为结构刚性不足产生共振，磨盘主体和锥座的连接面采用过盈配合加横向销钉固定，传递大磨削扭矩时不会出现相对转动，保证加工过程的稳定性。排屑设计上，相邻磨槽之间的凸起棱边做了微小的倒角，磨削产生的细屑可以顺着倒角斜面从槽的两端排出，不会在槽内堆积刮伤已加工的工件表面，也不需要额外加装高压冲屑装置就能实现自主排屑，适配小型加工工位的紧凑布局需求。
