伸缩臂式汽车吊三维结构设计

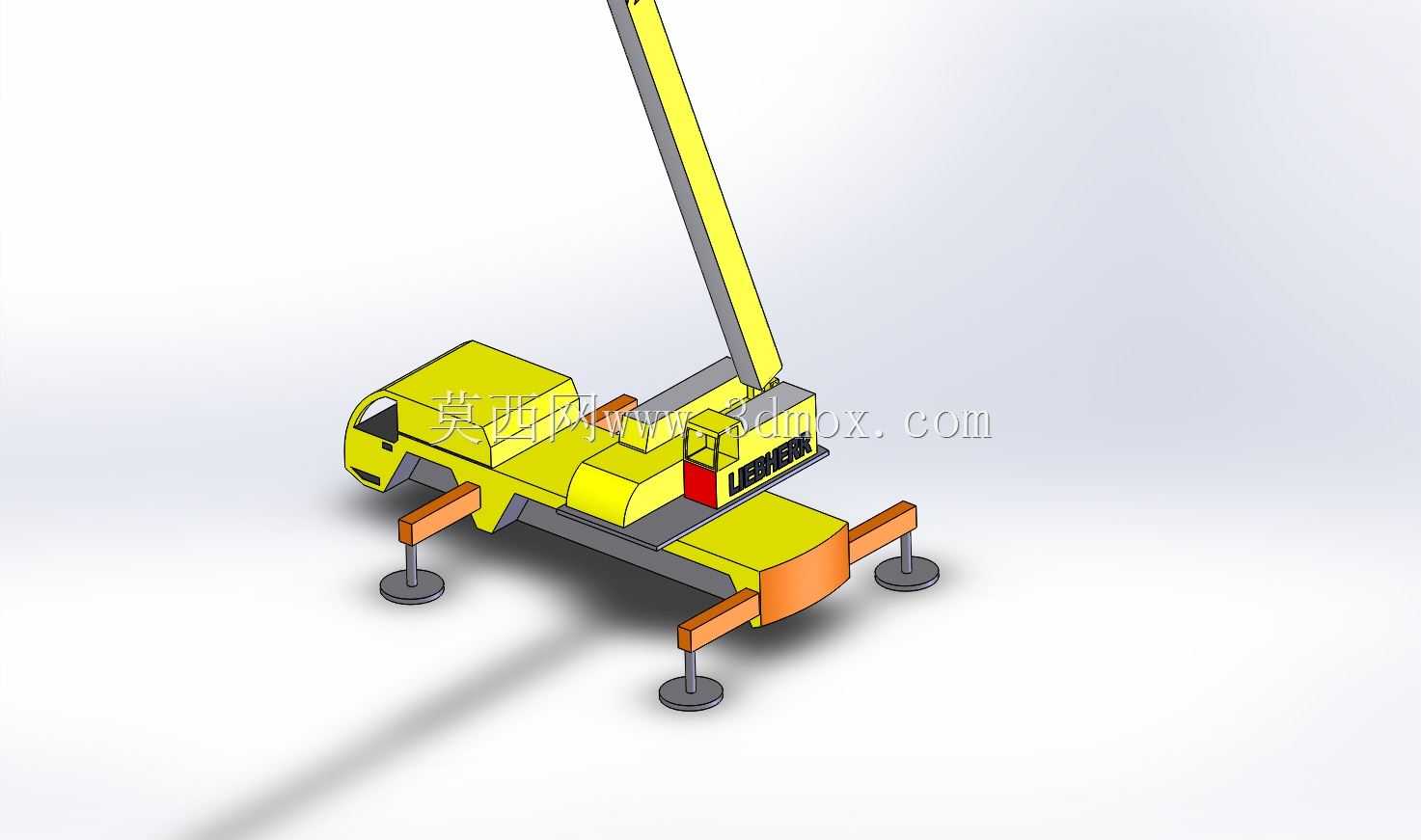

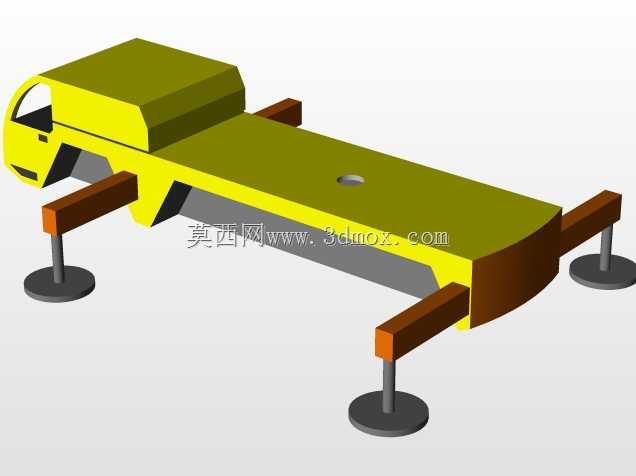

　　这款汽车吊模型还原了轮式移动起重设备的核心结构，在实际工程场景中，这类设备主要服务于厂区内重型工件转运、小型基建项目物料吊装、户外设备安装就位等作业场景，相比固定式起重设备，它依托车载底盘具备灵活转场能力，不需要提前铺设固定轨道，能在硬化平整的场地快速完成作业准备，适配零散、多点位的短周期起重需求。从结构设计逻辑来看，模型完整呈现了车载底盘、回转支承、伸缩吊臂、变幅油缸、H型支腿五大核心总成的装配关系，底盘部分预留了动力舱、驾驶舱的结构空间，前后桥的轮距设定参考了窄场地通行需求，保证设备能在宽度有限的厂区通道内顺利转弯通行。支腿结构采用了横向伸出梁加垂直支撑油缸的组合设计，作业时四个支腿向外伸出后通过垂直油缸将整机抬升，

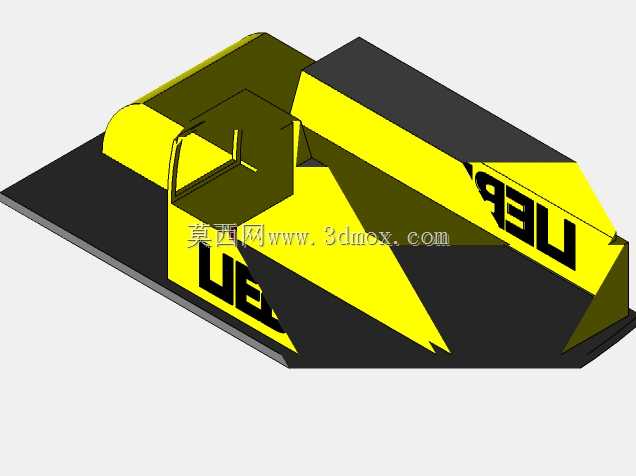

　　让轮胎完全脱离地面，把整机载荷直接传递到地面，避免作业过程中轮胎受压变形引发的侧翻风险，支腿盘的直径设定参考了常规硬化地面的承压能力，能在不额外铺设垫板的情况下分散支腿对地压强，适配普通水泥地面的作业条件。吊臂部分采用多节嵌套的伸缩结构，臂架截面为优化后的多边形箱型结构，相比传统矩形截面具备更好的抗扭抗弯性能，在相同臂厚条件下能承受更大的侧向载荷，变幅油缸铰接在臂架根部与回转平台之间，通过油缸伸缩调整臂架仰角，配合臂架内部的伸缩油缸实现不同作业半径下的起升高度覆盖。回转平台安装在底盘中部的回转支承上，能实现360度全回转作业，平台上预留了卷扬机构、配重块的安装位置，配重块的安装位置距离回转中心的距离经过重心校核，

　　在最大作业半径吊重时能保证整机重心始终落在支腿支撑的四边形安全范围内，避免倾翻力矩超过稳定力矩。在建模过程中，各部件的装配间隙都参考了实际工程的公差要求，比如伸缩臂节之间预留了滑块安装间隙，支腿伸缩梁和固定套之间预留了滑动配合间隙，铰接点位置都预留了销轴安装孔位，能直接用于生成工程图纸指导生产，也可以作为结构受力仿真的基础模型，通过给各部件赋予对应钢材的材料属性，就能模拟不同吊重、不同臂长工况下的结构应力分布，校核臂架、支腿等受力部件的结构强度。从安装边界来看，这款设备的整机长度控制在同吨位产品的常规范围内，转场时支腿完全收回、吊臂落平放在臂架支架上，整机高度满足普通道路通行的限高要求，

　　作业时支腿完全伸出后的横向跨度参考了常规作业场地的空间条件，不会占用过多通行空间，适合在空间相对局促的厂区、城区施工场地开展作业。模型还还原了臂架头部的滑轮组安装位、吊钩的悬挂结构，能直观展示起升钢丝绳的走绳路径，帮助初学者理解轮式起重机的力传递路径，从支腿触地承载，到回转平台传递载荷，再到臂架承受弯矩，整个受力链路的结构都做了清晰的呈现，没有做过度的外观简化，每个结构部件都对应实际设备上的功能件，不存在纯装饰性的冗余结构。
