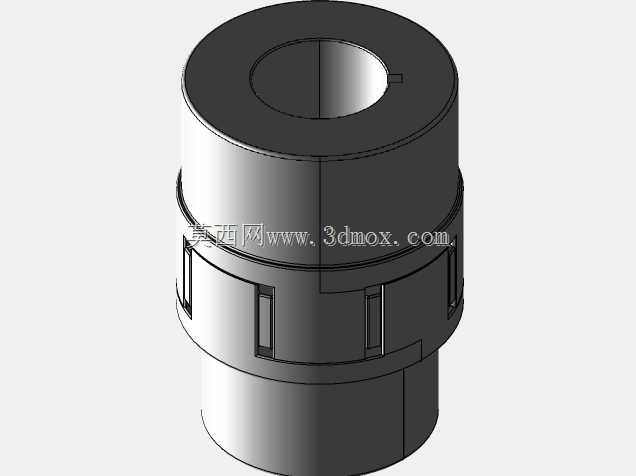

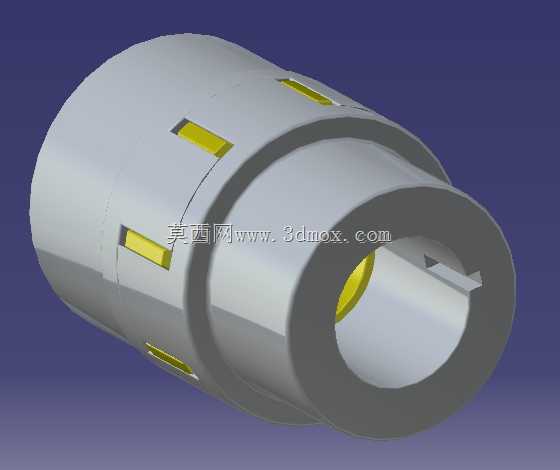

在各类中小型动力传动场景中,两轴对中误差的补偿始终是结构设计阶段需要优先考量的问题,尤其是输送线驱动端、小型风机组、精密进给机构这类安装空间紧凑、长期运行易产生基础微变形的工位,刚性联轴器无法吸收径向、角向与轴向的微小偏移,长期运行会造成轴承额外载荷、键槽挤压磨损甚至轴系疲劳断裂,而这类带弹性嵌块的挠性联轴器,正是针对这类中低扭矩传动场景开发的补偿型连接件。从结构本身来看,该联轴器采用对称分体式套筒设计,两个半联轴节分别通过内孔键槽与主动轴、从动轴配合定位,套筒对接端沿圆周均匀分布矩形嵌槽,槽内嵌入黄色工程塑料材质的缓冲块,依靠嵌块与槽壁的接触传递扭矩,同时利用塑料块的微量弹性变形,抵消两轴之间最大0.5mm以内的径向偏移、
1°以内的角向偏移以及少量轴向窜动,相比膜片联轴器、波纹管联轴器,这类结构的抗冲击能力更强,对安装精度的容忍度更高,日常维护时仅需更换磨损的缓冲块即可恢复传动性能,无需整体拆卸两端轴系,大幅降低了产线停机维护的时间成本。设计阶段首先要匹配安装边界:半联轴节的内孔直径需根据配套轴径做公差配合设计,通常采用H7/k6的过渡配合保证同轴度,键槽尺寸严格对应GB/T 1095的平键规格,避免键连接出现间隙造成传动冲击;套筒的外径尺寸要预留足够的安装空间,尤其是周边有护罩、走线架的工位,要保证联轴器旋转时的安全间隙不小于10mm,避免运行过程中剐蹭周边构件。嵌块的分布数量与尺寸直接决定了联轴器的额定扭矩承载能力,
本次结构采用六块均匀分布的矩形缓冲块,单块嵌块的承压面经过倒角处理,装配时可顺利滑入嵌槽,不会出现卡滞;嵌块的突出高度略高于半联轴节的对接端面,安装完成后两个半联轴节之间预留1-2mm的间隙,避免轴系窜动时两个金属套筒直接发生刚性碰撞。从实际应用反馈来看,这类挠性联轴器在轻工输送设备、小型包装机械、3D打印设备传动组中应用极广,相比传统的凸缘联轴器,它不需要安装时严格打表找正,现场装配效率可提升40%以上,工程塑料缓冲块同时具备一定的阻尼特性,可吸收电机启动瞬间的冲击载荷,降低传动链的振动噪音,改善整机运行的平稳性。建模过程中需要重点关注几个配合细节:嵌槽与缓冲块的配合公差要控制在0.1-0.2mm的间隙范围内,
过大会造成传动回转间隙过大,定位精度不足,过小则会导致缓冲块无法顺利装入,温度升高后塑料膨胀出现卡滞;半联轴节的外圆做了阶梯式设计,靠近对接端的直径略大于轴套端,既可以提升嵌槽位置的结构强度,避免扭矩传递时槽壁开裂,也能在外观上区分安装方向,降低现场装反的概率;内孔的键槽位置与其中一个嵌槽保持对齐,可保证动平衡精度,减少高速旋转时的离心振动,适配最高3000rpm以内的转速工况。需要注意的是,这类联轴器不适合大扭矩、重载的传动场景,比如矿山破碎设备、大型减速机输出端这类工况,塑料缓冲块的剪切强度无法满足载荷要求,容易出现嵌块碎裂失效;但在中低扭矩、需要频繁正反转的工位,比如自动化设备的进给轴传动,这类结构的缓冲性能反而能减少正反转切换时的冲击,延长伺服电机、编码器这类精密部件的使用寿命。结构设计时还在套筒外圆对应每个嵌槽的位置做了浅凹槽标识,日常巡检时可以直接通过外圆的凹槽观察内部缓冲块的磨损情况,不需要拆开护罩就能判断是否需要更换易损件,大幅降低了日常点检的难度。
