蓝色绝缘防护叉形冷压接线端子

　　在低压电气布线、电控柜装配、通讯设备内部接线、小型机电产品线束加工场景里，叉形绝缘冷压端子是出现频率极高的基础连接件，这类带蓝色绝缘护套的铲形端子，核心作用是实现多股软导线与接线柱、端子排之间的可靠可拆卸连接，避免导线散丝、虚接、氧化带来的接触电阻过大问题，同时绝缘护套可以防止相邻接线点之间的短路风险，提升布线作业的规范性与长期运行稳定性。

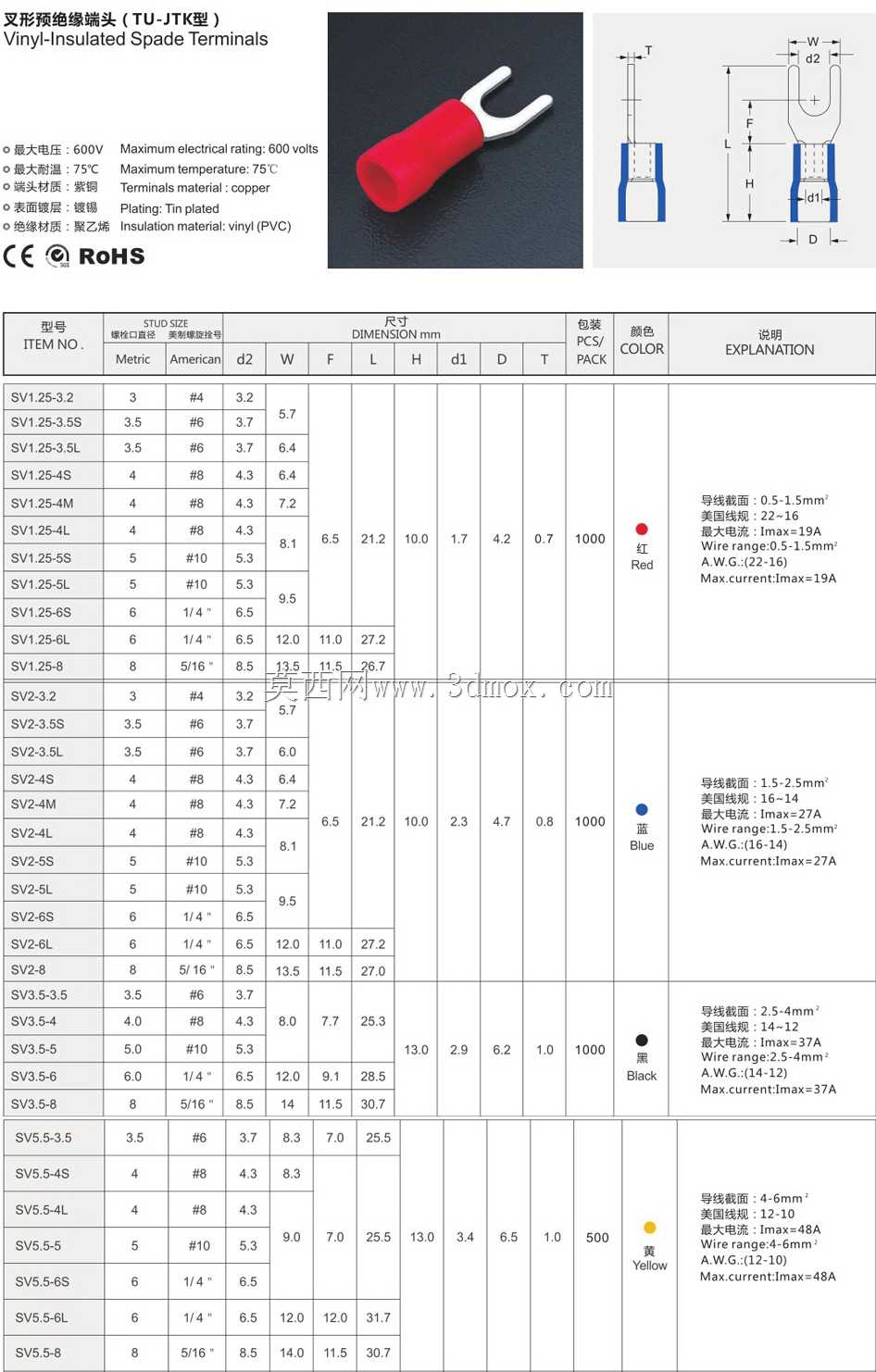

　　这类端子适配1.5-2.5mm²的多股铜芯导线，对应美标线规AWG16-14的线径范围，是民用电气、工业控制回路里最常用的导线截面区间，覆盖了大部分控制信号回路、小功率动力回路的接线需求。端子的金属叉片部分采用黄铜基材，表面做镀锡处理，黄铜本身具备优良的导电性能与足够的结构强度，压接后不会出现开裂问题，镀锡层则可以提升抗氧化能力，降低长期使用后的接触电阻，避免铜基材直接暴露在空气中产生铜绿导致接触不良。

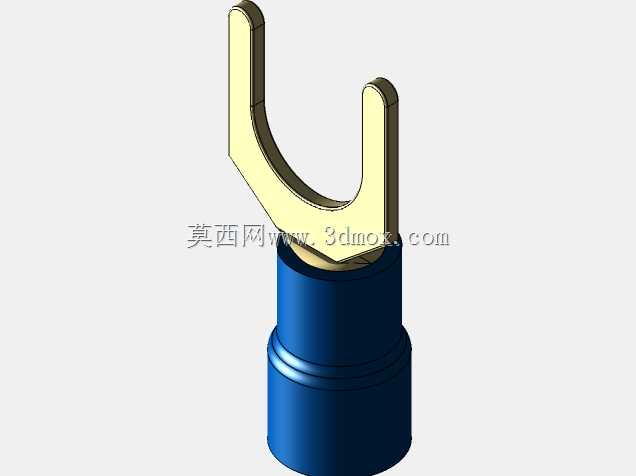

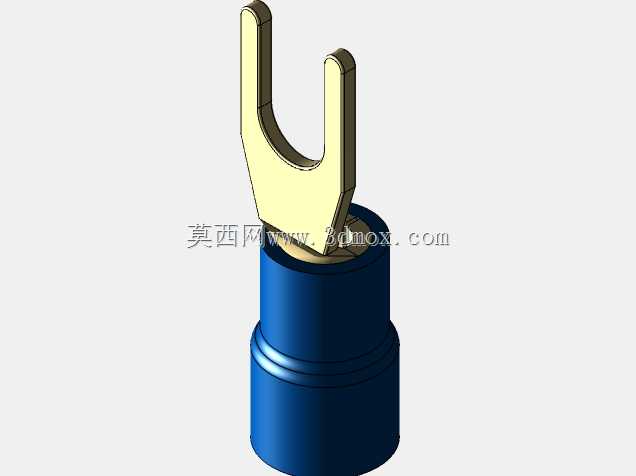

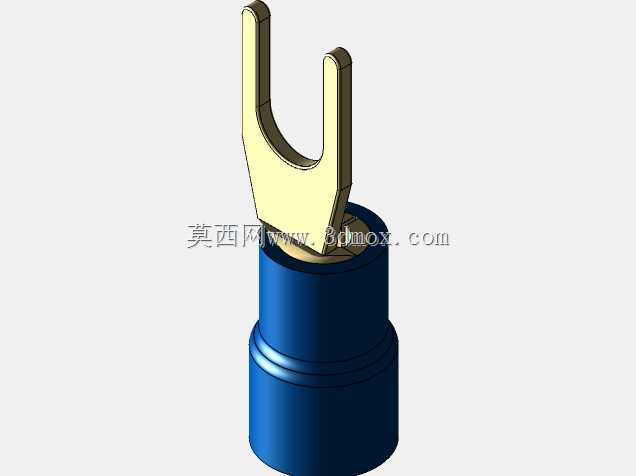

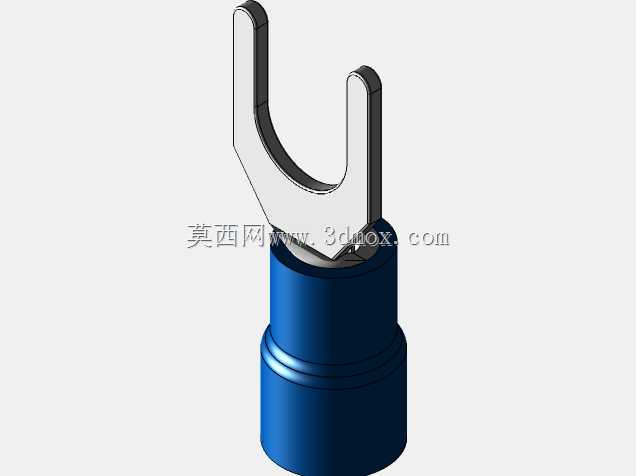

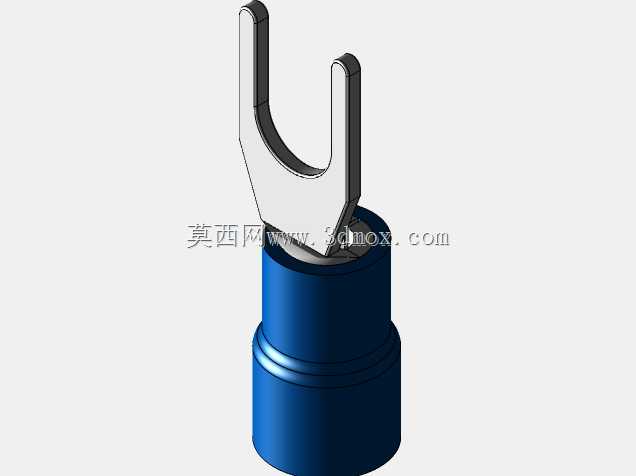

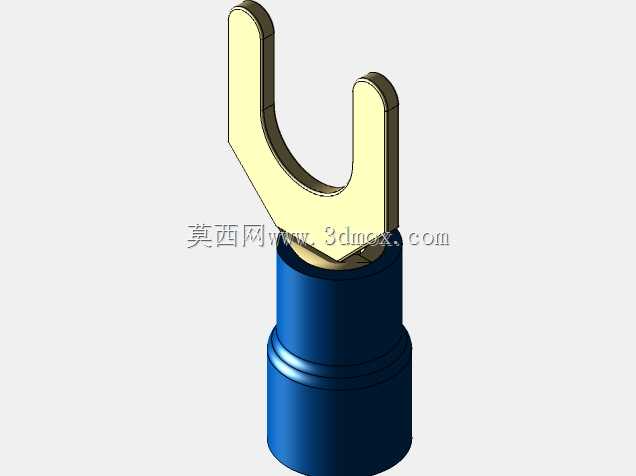

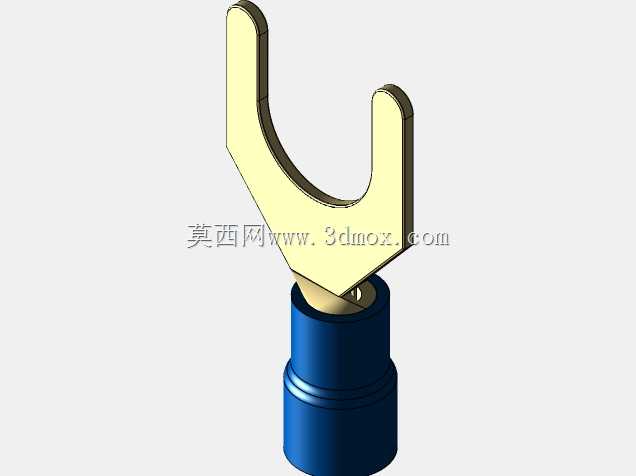

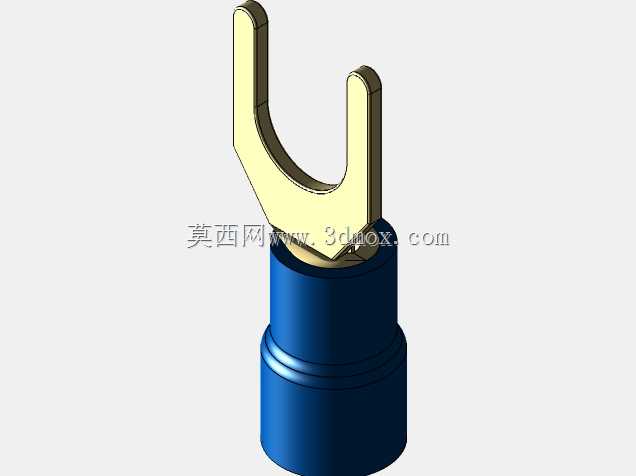

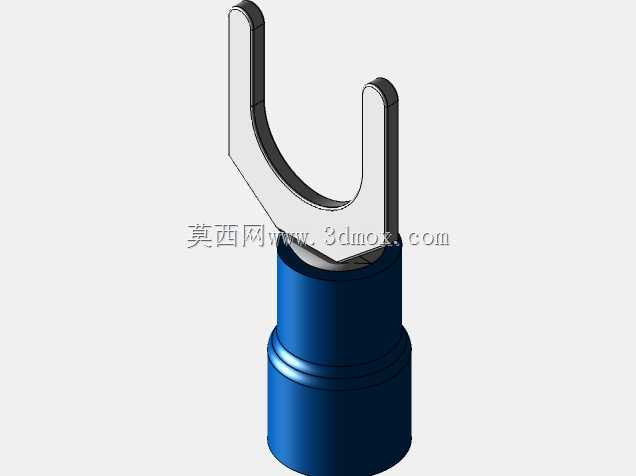

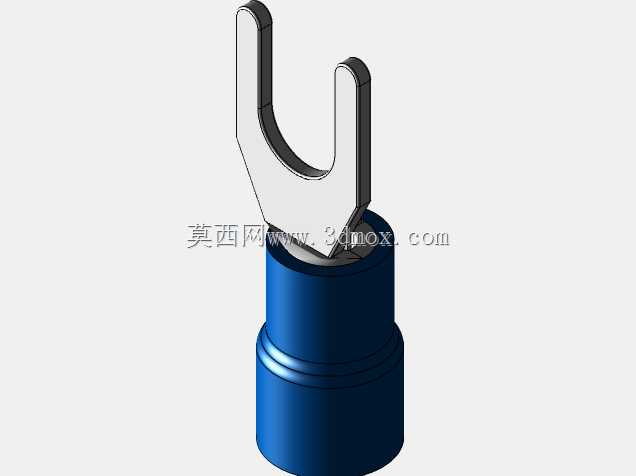

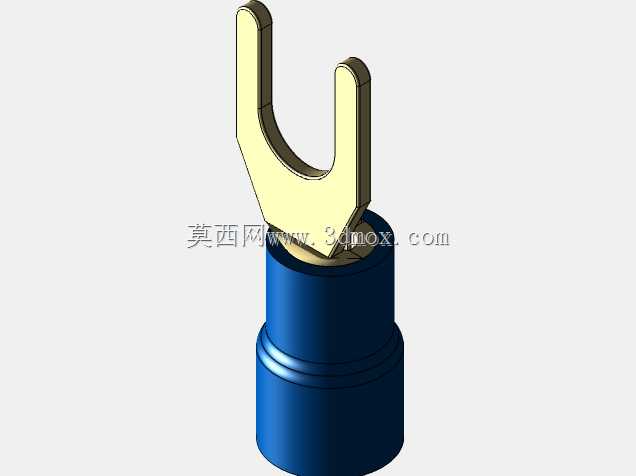

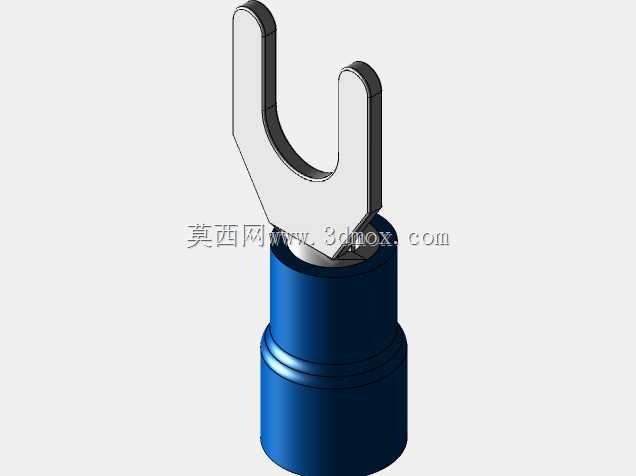

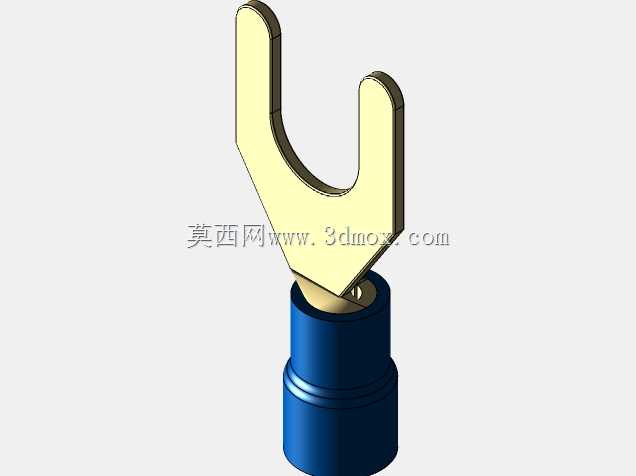

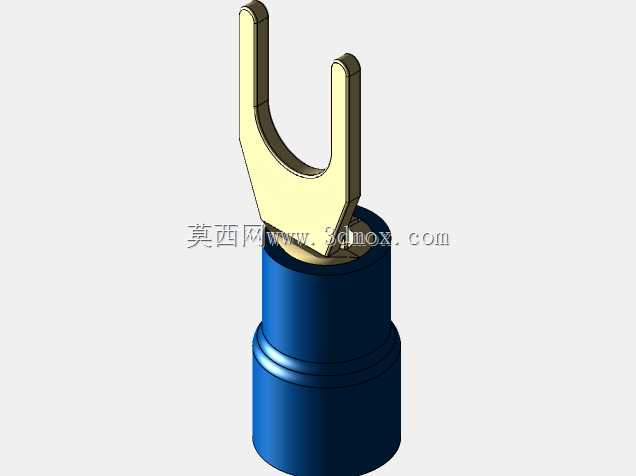

　　从结构设计来看，端子分为金属导电部分与绝缘护套两部分，金属部分的尾端是筒状的压线筒，压接时需要将剥去绝缘层的多股导线全部插入压线筒内，使用对应规格的冷压钳完成压接，压接后的压线筒会产生均匀的形变，紧紧包裹住导线铜丝，实现机械固定与电气导通；前端的叉形开口结构是接线端，设计为U型开口的铲形结构，这种结构的优势在于接线作业时不需要完全拧下接线螺栓，只需要将螺栓拧松到足够间隙，就可以把叉形片卡入螺栓下方，再拧紧螺栓即可完成固定，相比O型圆形端子，拆装效率更高，在需要频繁改线、调试的设备布线场景中优势明显，同时叉形的开口尺寸做了适配设计，可匹配M3、M4、M5、M6、M8五种常用规格的接线螺栓，覆盖了绝大多数端子排、接触器、继电器、断路器的接线柱尺寸，选型时不需要针对螺栓规格单独匹配端子，大幅降低物料管理成本。

　　外部的蓝色绝缘护套采用硬质绝缘塑料注塑成型，紧密包裹在压线筒外部，一方面可以在压接作业时为操作人员提供握持位置，避免压接过程中端子移位，另一方面护套延伸到压线筒前端靠近叉片的位置，能够将导线绝缘层端部与金属压线筒的衔接位置完全覆盖，防止导线铜丝外露，同时避免相邻端子在布线密集的电控柜内发生触碰短路，护套的蓝色也可以作为线规区分标识，不同颜色的绝缘护套对应不同的导线适配线径，作业人员可以通过颜色快速判断端子适配的线径范围，减少错用概率。

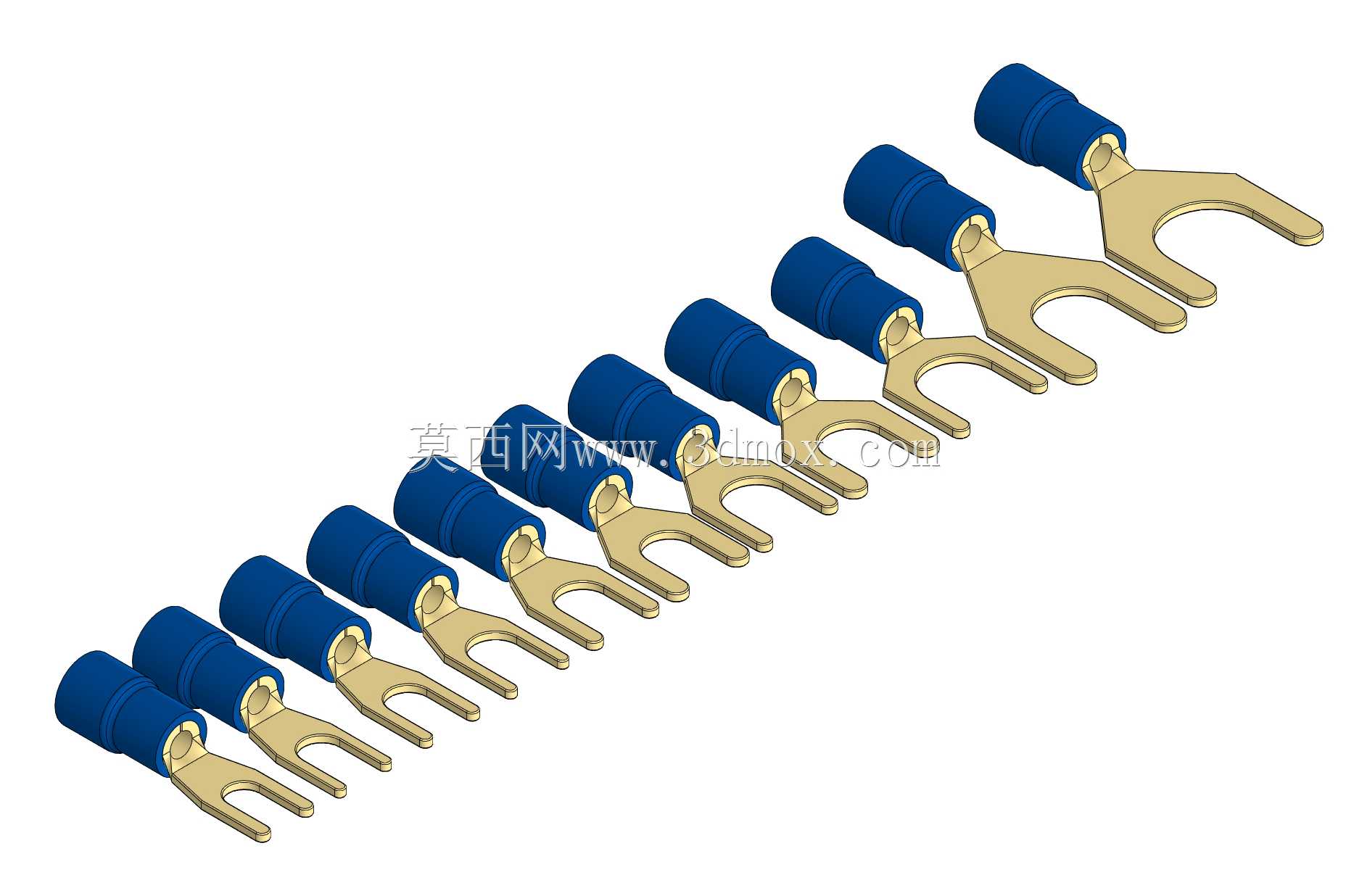

　　建模过程中需要重点关注几个尺寸边界：首先是压线筒的内径尺寸，需要匹配对应线径导线压接后的形变余量，既要保证导线可以顺利插入，又要保证压接后有足够的抱紧力；其次是前端叉形片的开口宽度与厚度，开口宽度需要适配对应螺栓的直径，保证可以顺利卡入螺栓下方，叉片的厚度需要满足额定载流量下的导电截面积要求，避免长期过流发热；绝缘护套的壁厚需要均匀，既要有足够的绝缘强度，又不能因为壁厚过大导致相邻端子安装时出现干涉；另外不同螺栓适配规格的端子，叉片的长度、开口尺寸有明确的梯度差异，建模时需要保证每个规格的尺寸公差符合冷压端子的行业通用标准，保证模型可以直接用于布线仿真、干涉检查等工程场景。

　　在实际设备装配中，这类端子的压接质量直接影响整个电气系统的可靠性，压接时需要保证导线剥线长度与压线筒长度匹配，不能出现铜丝外露过长或者绝缘层被压入压线筒的问题，压接完成后需要做拉拔测试，保证导线与端子之间的拉脱力符合要求，同时端子卡入接线螺栓后，需要保证螺栓压紧面完全压在叉形片的金属面上，不能压到绝缘护套部分，避免出现接触不良的问题。这类绝缘叉形端子因为接线灵活、成本低廉、连接可靠的特点，在通讯设备、家电产品、工业控制柜、汽车低压线束、机电设备内部布线中都有极其广泛的应用，是电气连接领域最基础也最不可或缺的基础五金配件。
