11mm金属轴垂直型增量旋转编码器结构

　　在消费电子、工业控制、车载交互的人机交互回路里，旋转增量编码器是替代传统电位器实现无极限角度调节、档位脉冲输出的核心交互元件，这款11mm安装规格的金属轴垂直安装编码器，就是针对板载直插安装场景设计的标准化交互部件，日常接触到的车载多媒体音量调节、工控面板参数旋钮、家用音响功能切换、医疗设备参数调整旋钮，大多采用同规格的编码器结构，相比带按压开关的同尺寸编码器，这款去掉了按压触发结构，轴体仅保留旋转档位输出功能，结构可靠性更高，轴向抗冲击负载能力更强，适合不需要按压确认、仅需要旋转调节的应用场景。

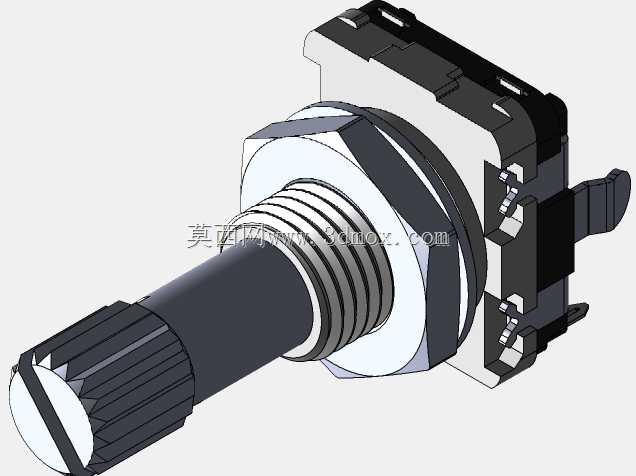

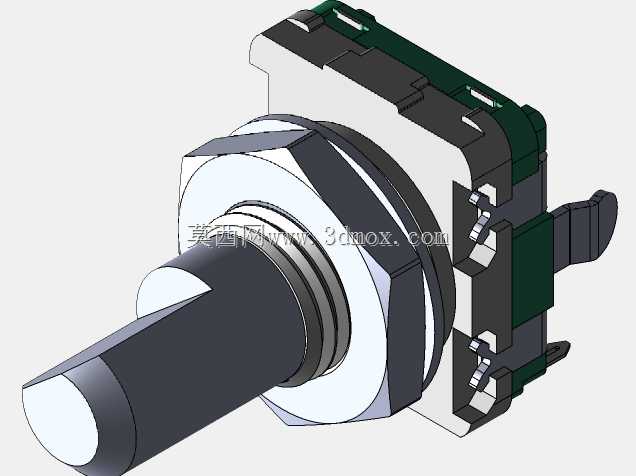

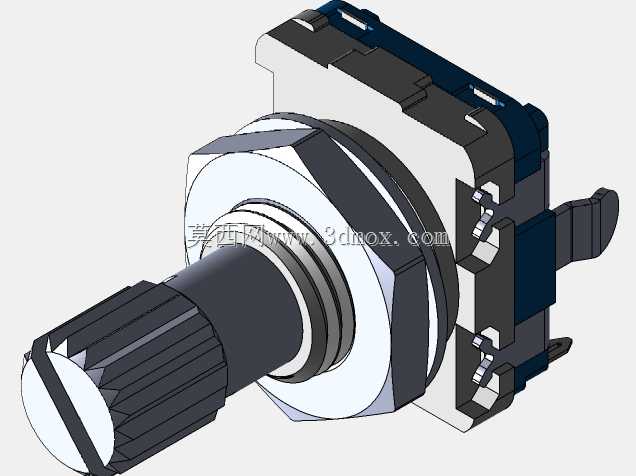

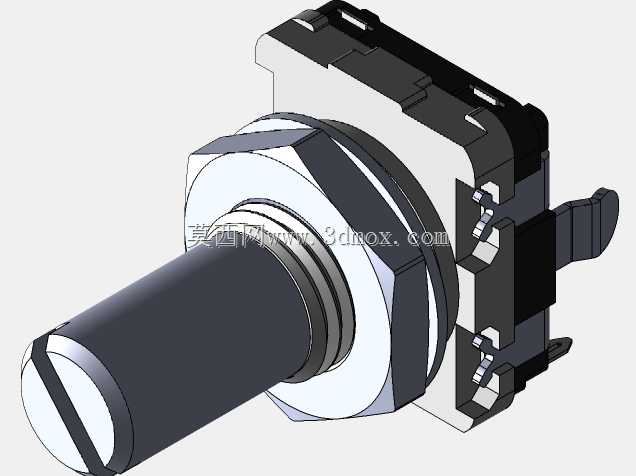

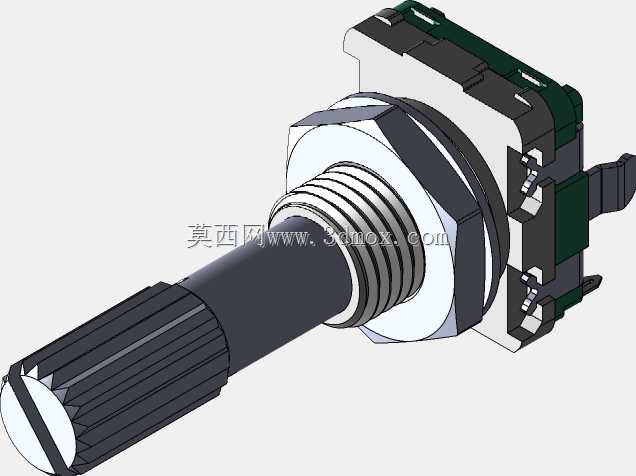

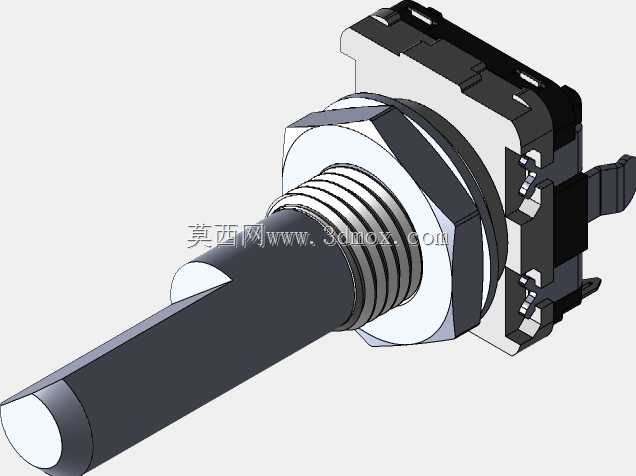

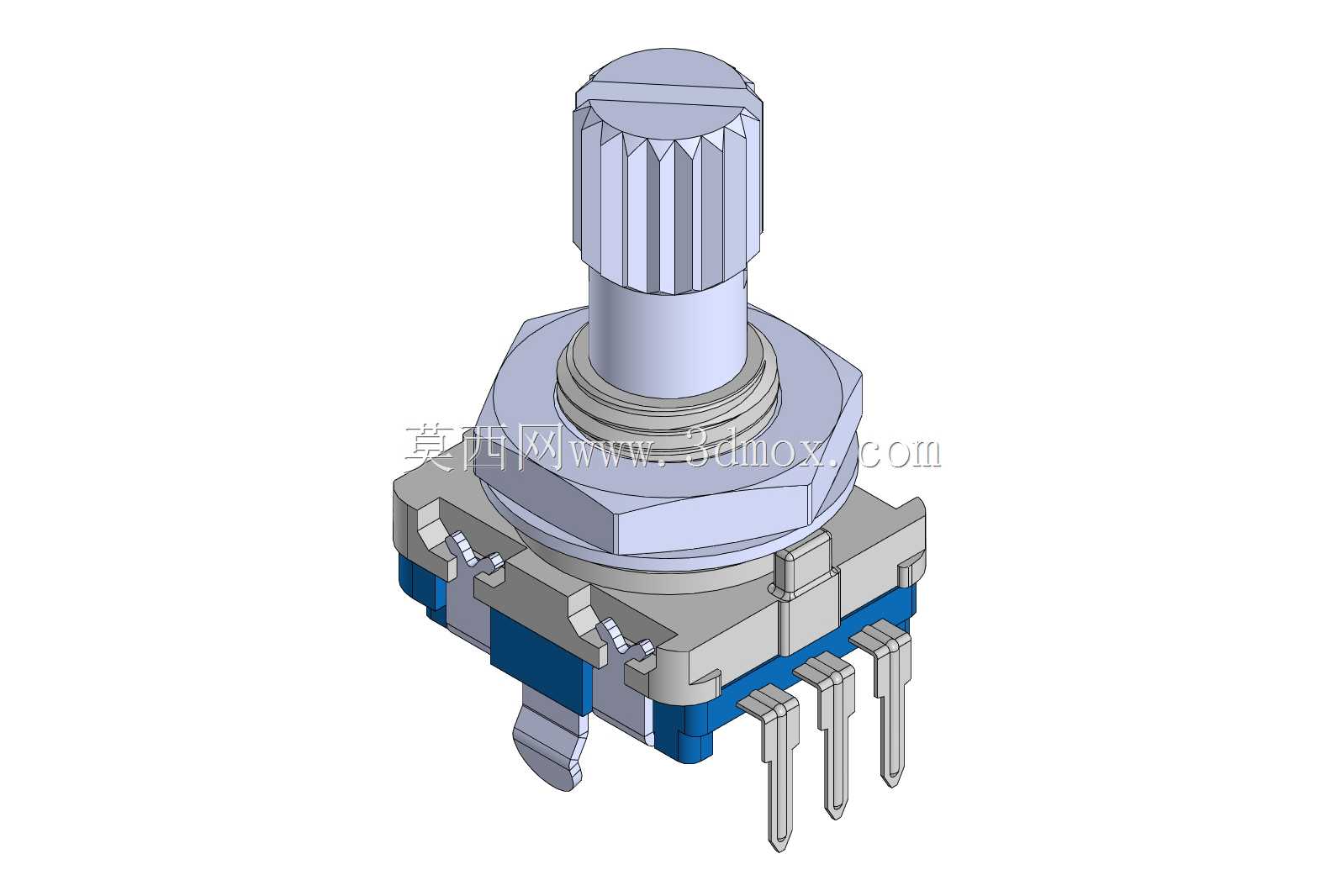

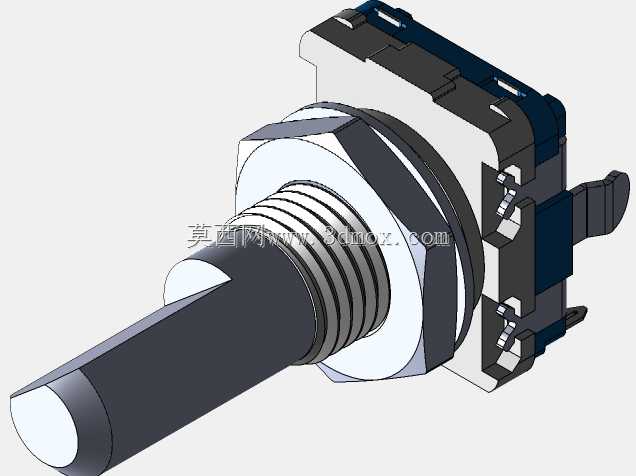

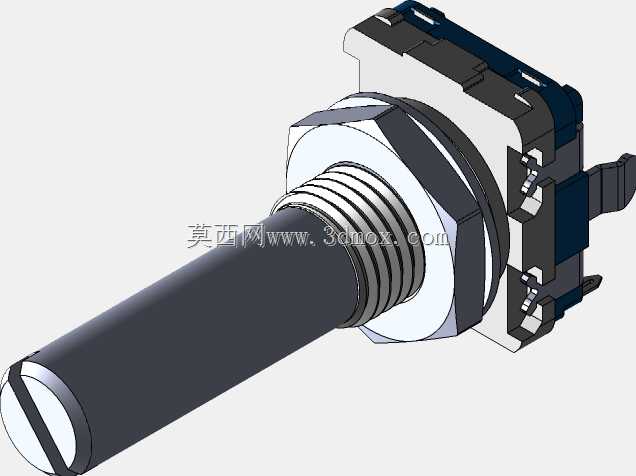

　　从结构设计逻辑来看，这款编码器采用六角螺母锁紧的面板安装结构，轴套部分设计有标准安装外螺纹，配套六角锁紧螺母可以实现面板前装，安装开孔直径匹配11mm规格的标准编码器开孔尺寸，轴套伸出面板的螺纹长度分为5mm、7mm两种规格，可以适配不同厚度的设备面板，从薄款塑料面板到厚款金属钣金面板都能找到适配的安装长度，不需要额外定制轴套长度。轴体部分采用金属切削加工，表面做防锈钝化处理，轴径为标准的6mm尺寸，轴端做平位铣边处理，可以配套标准的旋钮帽安装，避免旋钮与轴之间出现打滑空转的问题，轴长提供15mm、20mm、25mm三种阶梯可选，适配不同突出高度的面板设计需求，不管是嵌入式低突出面板的工业设备，还是需要高突出轴方便戴手套操作的工控场景，都能匹配对应的轴长规格。

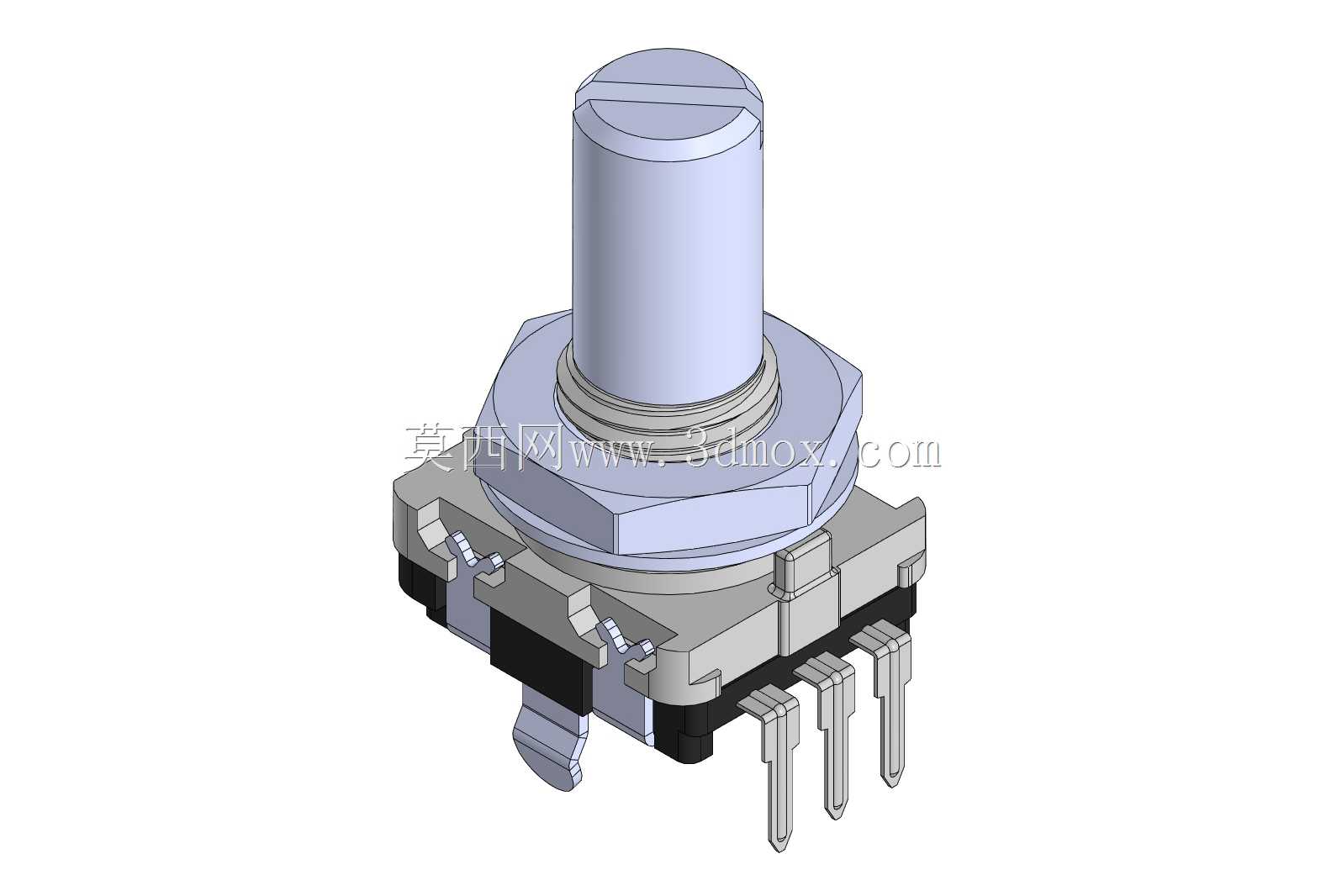

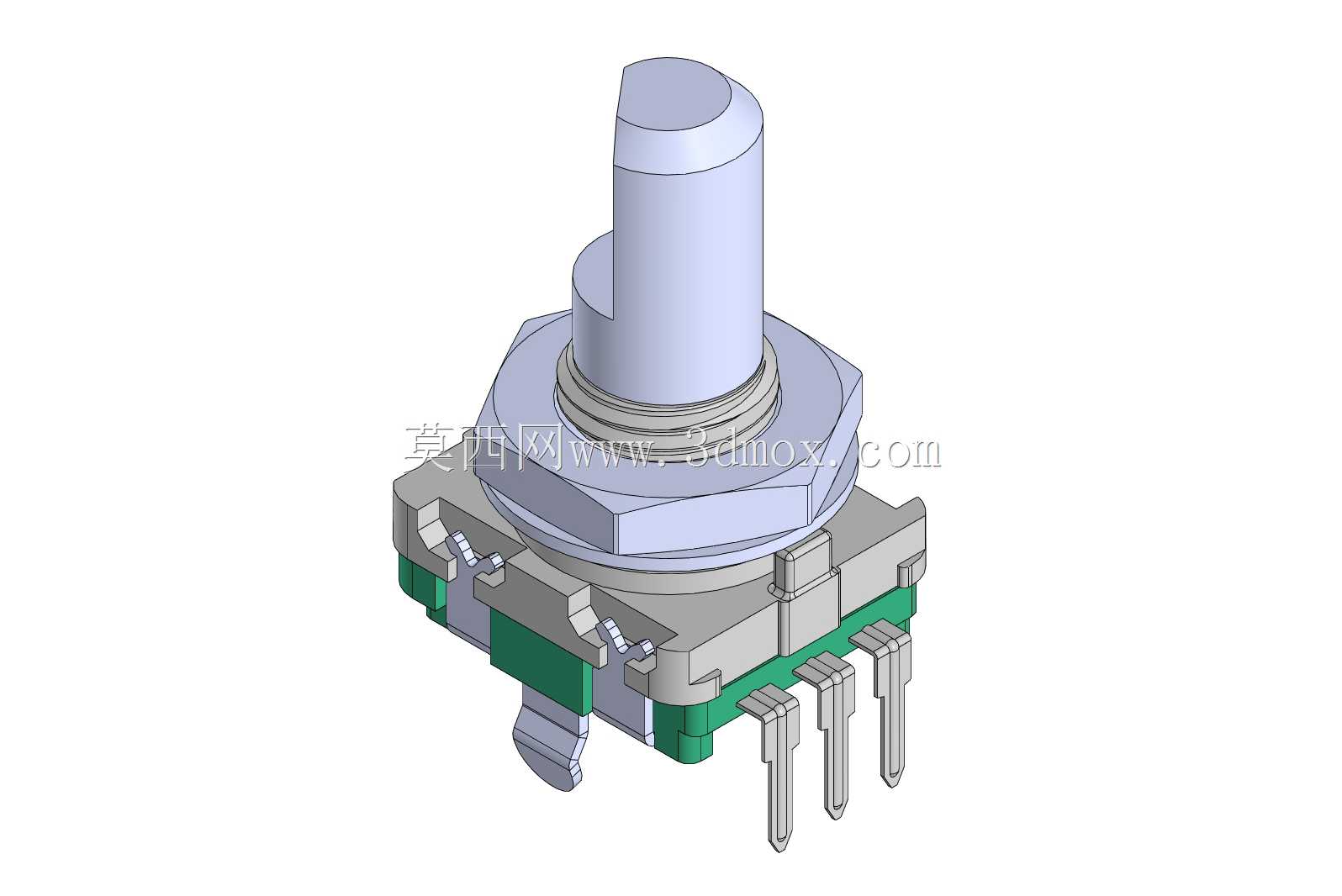

　　编码器本体的底座部分采用耐高温工程塑料注塑成型，引脚部分采用直插式弯脚设计，引脚间距为标准2.5mm，适配常规的PCB板孔距设计，可以直接通过波峰焊或者手工焊接固定在PCB板上，不需要额外设计转接固定结构，底座内部的编码盘采用接触式铜箔触点结构，旋转时输出两路相位差90度的脉冲信号，主控芯片可以通过两路脉冲的相位差判断旋转方向，通过脉冲计数判断旋转角度，实现参数的增减调节，相比碳膜电位器的模拟信号输出，这种增量脉冲输出不存在磨损后信号漂移的问题，旋转寿命更长，调节精度一致性更好，长期使用不会出现参数调节跳变、接触不良的问题。

　　从安装边界尺寸来看，这款编码器垂直安装在PCB板上时，本体在PCB板上方的总高度根据轴长不同对应变化，本体的六角安装面对边尺寸为标准12mm，设计面板开孔时只需要预留11.1mm的安装过孔，同时预留六角螺母的锁紧操作空间即可，引脚伸出PCB板背面的长度为标准3mm，焊接后不会占用过多PCB板背面的空间，适合板对板堆叠、内部空间紧凑的电子产品设计。编码器的旋转档位手感由内部的弹珠弹簧结构提供，每旋转一个档位输出一个脉冲，档位阻尼感均匀，旋转力矩控制在适合人手操作的区间，既不会因为太松导致误触转动，也不会因为太紧导致操作费力。

　　在实际选型建模过程中，需要重点注意轴套螺纹长度与面板厚度的匹配关系，如果面板厚度超过所选螺纹长度，会导致螺母无法锁紧，编码器出现松动；如果螺纹长度过长，锁紧后轴套会突出面板内侧过多，可能与PCB板上的其他元件产生干涉。另外引脚的折弯角度是针对垂直板安装设计的，如果需要卧式安装则不能选用这个型号，避免引脚折弯后出现断裂或者焊接虚焊的问题。编码器的本体外壳与安装螺母之间设计有防转定位片，安装时可以将定位片卡入面板的定位缺口内，避免旋转旋钮时编码器本体跟着转动，导致引脚受力脱焊。

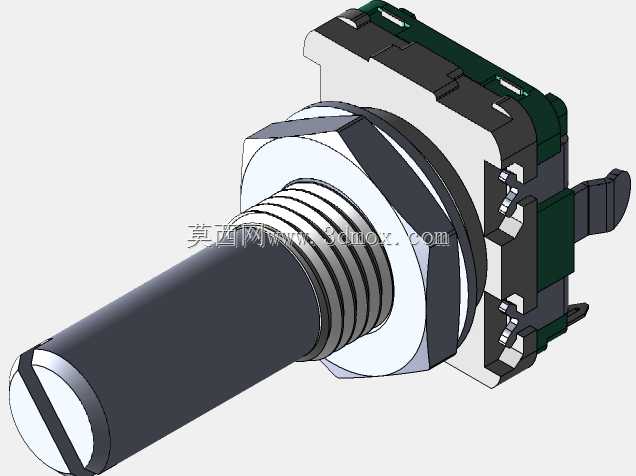

　　这款编码器的外壳配色提供蓝色、绿色、黑色三种底座可选，不同配色对应不同的档位脉冲数规格，建模时可以根据实际选型的型号对应调整底座颜色，保证三维装配模型与实际物料的一致性，在做整机装配干涉检查时，需要重点核对旋钮安装后的总突出高度，以及轴体旋转过程中与周围面板结构、相邻元件的安全间隙，预留足够的操作空间，避免旋钮转动时刮蹭面板或者周边按键。在做PCB封装设计时，要严格对应引脚的排列顺序，两路脉冲输出引脚、公共端引脚的位置不能接反，否则会导致旋转方向判断错误，出现调节参数反向的问题。
