六孔双列直插式RCA立体声音频接口

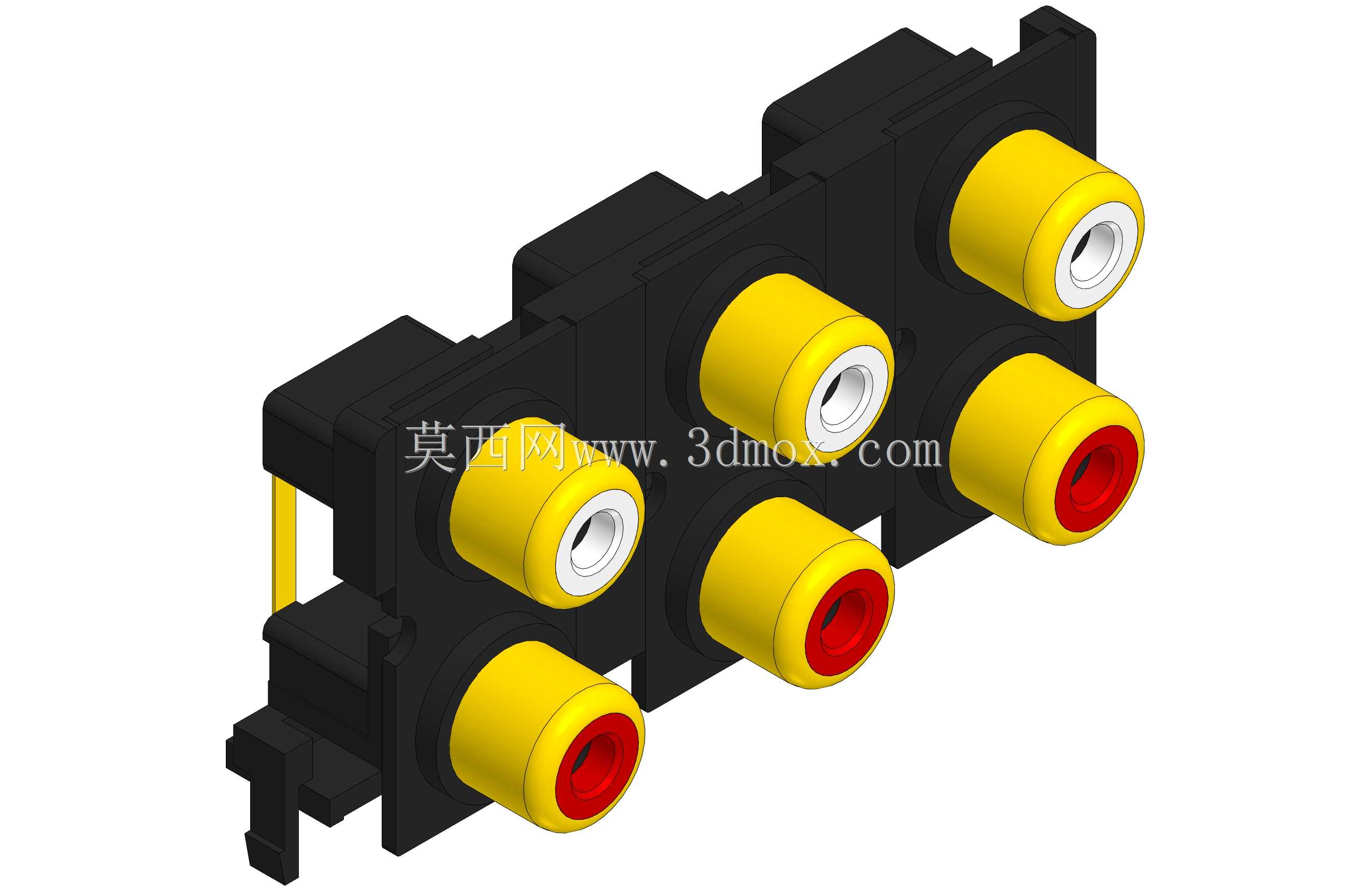

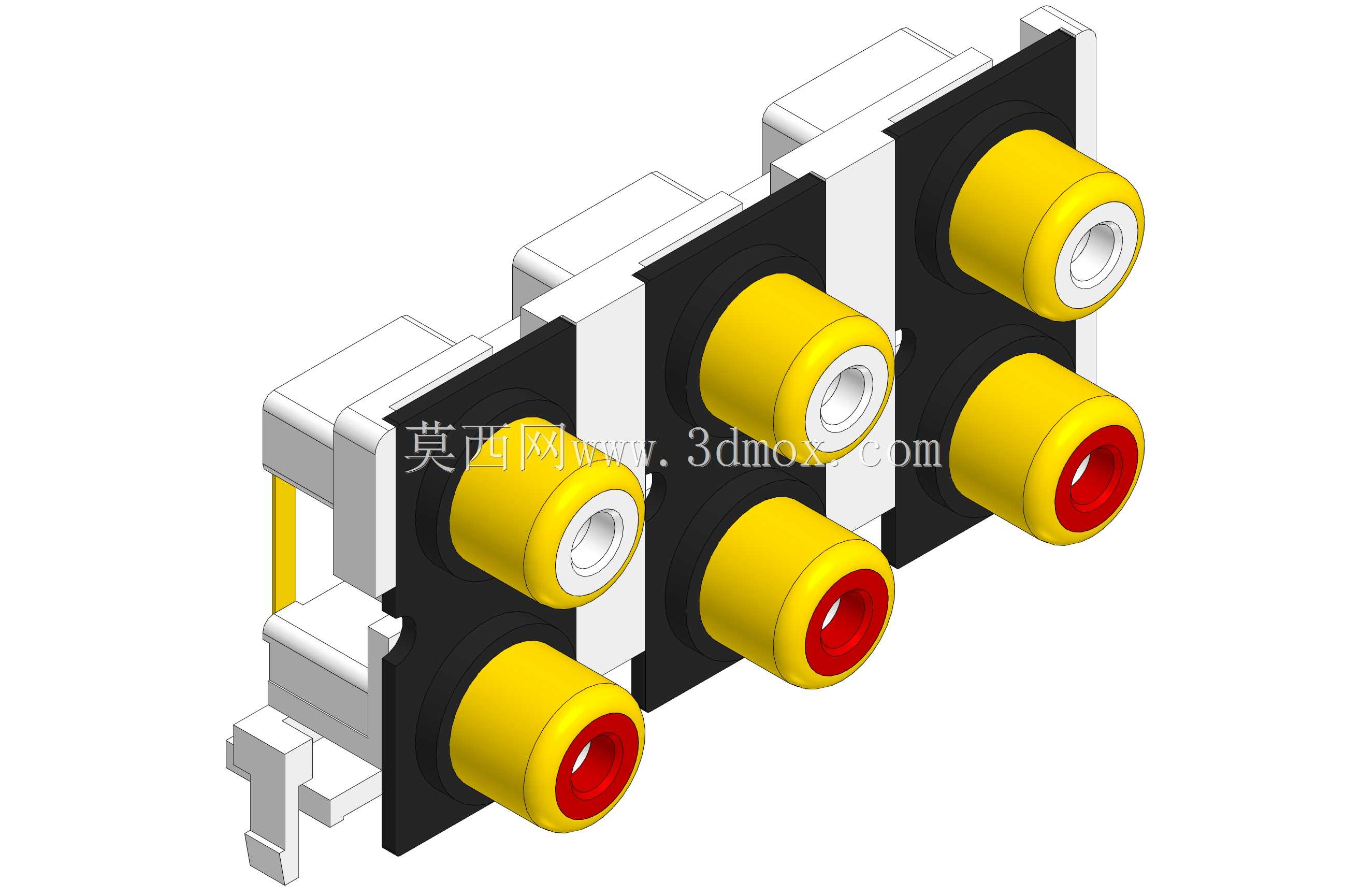

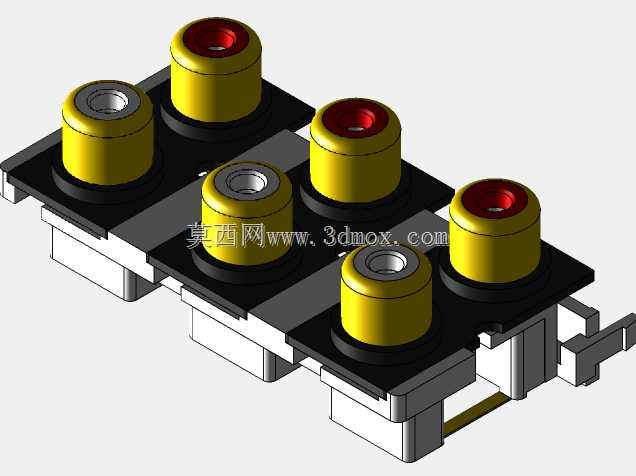

　　在消费类音视频设备、专业音响系统、工控音频采集终端的板卡设计环节，RCA接口作为模拟音频信号传输的通用接插件，其选型与安装适配直接决定了整机信号通路的稳定性与装配效率。本次涉及的六孔双列直插RCA音频接口，是针对多通道立体声音频传输场景设计的板载接插件，可同时承载三路立体声信号的输入或输出，常见于家用功放背板、多媒体调音台输入模块、老旧音视频矩阵切换板卡、机顶盒音视频输出端口等位置，用来匹配红白RCA插头的莲花线，完成左右声道模拟音频信号的物理连接。

　　从实际功能特性来看，该接口采用绝缘基座搭配金属接触内芯的结构，其中三个接口的内芯接触端采用红色绝缘标识，对应立体声传输的右声道，另外三个采用白色绝缘标识对应左声道，符合民用音频接口的通用色标规范，能降低生产装配与用户接线时的错接概率。接口的接触端采用弹性铜材做基底，表面做镀镍或镀金处理，既保证多次插拔后的接触可靠性，减少信号传输过程中的接触损耗，也能抵御日常使用环境中的氧化问题，延长接插件的整机使用寿命。接口外围的金属屏蔽层与基座内嵌的接地结构连通，焊接到PCB板后可形成连续的屏蔽腔体，降低外界电磁干扰对弱模拟音频信号的影响，减少信号传输过程中的底噪与串扰问题。

　　设计层面，该接插件采用双列直插的安装结构，插脚间距符合通用PCB板的网格布线规范，不需要额外做异形焊盘设计，可直接适配常规波峰焊工艺，在批量生产时能大幅提升SMT后段的插件焊接效率，减少人工补焊的工作量。基座采用耐高温的工程塑料注塑成型，可承受波峰焊过程中的短时高温冲击，不会出现基座变形、插针移位的问题，保证焊接后接口的位置度公差控制在合理范围内，避免出现外壳装配时接口与面板开孔错位的情况。接口的插拔力经过调校，单孔插拔力控制在行业通用的规范区间内，既不会因为插拔力过松导致插头受外力拉扯时轻易脱落，也不会因为插拔力过大导致用户接线时操作困难，甚至损坏接口内部的接触弹片。

　　从安装边界与尺寸适配角度看，该接插件的整体外形为长方体结构，横向排布的六个接口中心间距符合RCA插头的通用安装间距要求，安装后相邻插头之间不会出现干涉，可同时插满六个RCA莲花头而不互相挤压。直插式的安装结构决定了其在PCB板上的占用空间为投影区域的矩形范围，板后突出高度与板前接口突出高度都经过优化，既可以适配薄型机壳的内部空间要求，也能保证接口突出面板的长度足够，方便用户在机壳外部完成插头插拔操作。基座上设置的定位柱，在插件焊接前可先插入PCB板对应的定位孔中，完成接插件的预固定，避免焊接过程中接插件偏移倾斜，保证焊接完成后接口的垂直度满足装配要求，不会出现插头插不进或者插紧后单边受力的问题。

　　在实际选型应用中，这类多联RCA接口相比单孔独立安装的RCA座，能大幅减少板上的装配工序，不需要逐个调整单座的位置度，一次插件即可完成六个接口的安装，同时整体式的基座结构也能提升接口组的整体结构强度，在频繁插拔的使用场景下，不会出现单个接口松动脱落的问题。其台阶式的外形结构可适配不同厚度的机壳面板，安装时面板可卡在基座的台阶位置，既可以遮挡内部的PCB与焊接点，提升整机外观的整洁度，也能起到辅助固定的作用，分散插拔时的受力，避免外力直接传递到PCB焊盘上导致焊盘脱落。在三维建模过程中，该模型完整还原了接插件的所有外形细节、插脚位置、定位柱尺寸与接口内孔结构，可直接导入PCB设计软件做封装匹配，也可用于整机结构设计阶段的干涉检查，提前验证接口与机壳、周边元器件的空间位置关系，减少样机试制阶段的结构适配问题。
