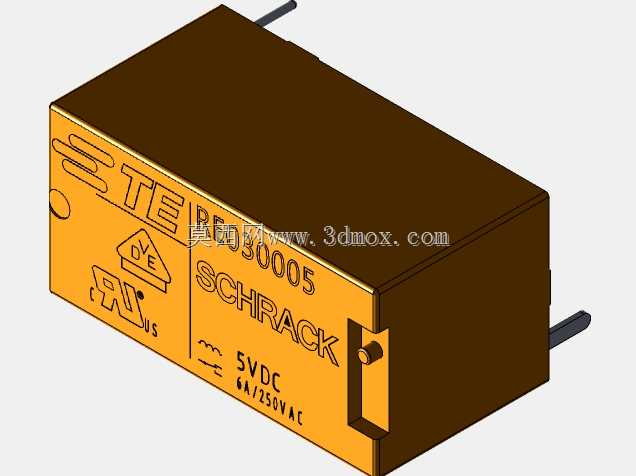

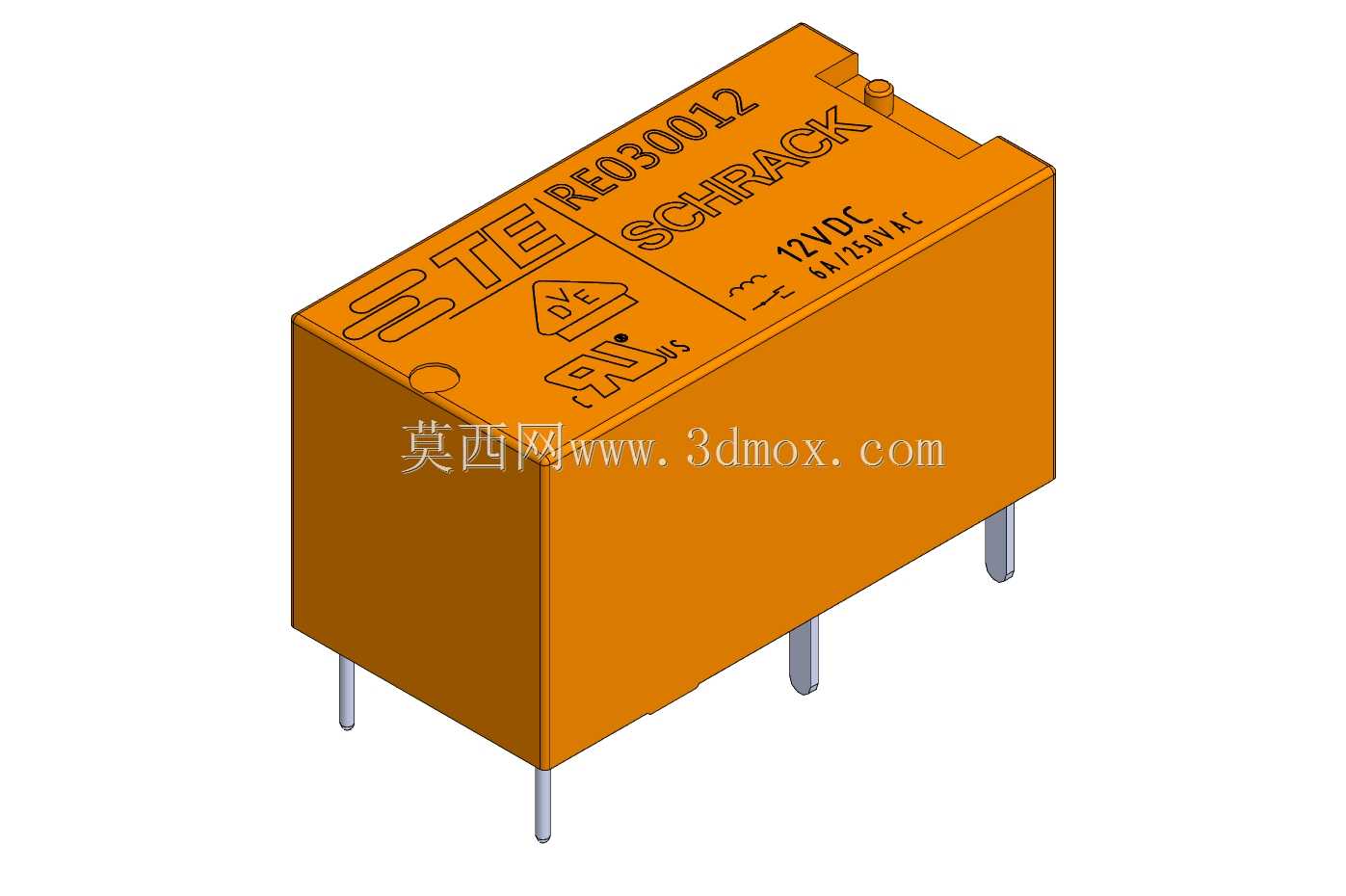

泰科SCHRACK系列RE型信号继电器三维结构

　　结构尺寸与安装位的匹配度同样是决定设计能否落地的关键，很多新手工程师在画板时只看 datasheet 上的平面尺寸，忽略了继电器本体的高度、引脚伸出长度、外壳的脱模斜度，往往到打样试装时才发现元件和上方的钣金盖板、相邻的接插件产生干涉，不得不返工改板，这类精准的三维模型就能在设计阶段提前规避这类问题。从结构设计的角度看，这款继电器采用了标准的直插式封装，外壳为阻燃工程塑料材质，表面模印了品牌标识、型号规格、线圈电压、触点额定参数与安规认证标识，顶部的定位凸台是为了自动化插件时配合吸嘴取料、视觉对位设计的，能大幅提升SMT或波峰焊工序的上料准确率。引脚采用了镀锡铜合金材质，伸出长度与引脚间距完全匹配标准PCB焊盘尺寸，在工业控制回路、通讯设备信号链路、低压配电信号采集单元的设计工作中，这类小型直插继电器是极为常见的电路隔离与切换元件，本次呈现的泰科SCHRACK系列RE型继电器三维结构，完全还原了实物的装配特征与安装边界，可直接用于PCB布局校验、整机结构干涉检查、装配工艺模拟等工程场景。做过通讯机柜内部板卡设计的工程师都清楚，这类5V、12V线圈电压的信号继电器，核心作用是用低压控制回路的小电流，去驱动负载回路的通断，同时实现控制侧与负载侧的电气隔离，避免负载侧的浪涌、干扰串入主控芯片回路，在工业IO模块、门禁控制单元、通讯信号切换板、小型家电控制板上都有大量应用，选型时除了要核对线圈电压、触点额定电流、接触电阻这些电气参数，

　　建模时还原了引脚根部的注塑密封结构，这个结构一方面是固定引脚位置，避免插件时引脚歪斜导致焊盘对位偏差，另一方面是提升外壳的密封性能，阻挡波峰焊时的助焊剂蒸汽进入继电器内部，污染触点导致接触不良。外壳的棱角处做了小尺寸的倒角处理，既符合塑料件的脱模工艺要求，也能避免装配时锋利的边角划伤操作人员、刮伤相邻线材的绝缘层。在实际选型建模时，首先要确认安装边界：这款继电器的本体长宽尺寸适配标准的继电器座间距，也可以直接焊接在PCB上，本体高度要和板卡上方的预留空间做校验，尤其是在紧凑型通讯设备、薄型IO模块的设计中，元件高度差直接决定了整机的厚度能否达标。引脚的排布顺序要和原理图的引脚定义一一对应，建模时严格按照实物的引脚位置做坐标定位，

　　避免出现引脚顺序错位导致的焊接后功能异常。触点部分的内部结构虽然被外壳包裹，但建模时也参考了实物的内部行程参数，确保外壳的内部空腔尺寸符合实际，若后续需要做继电器的热仿真分析，这个模型的内部体积参数可以直接赋予材料属性，模拟线圈长时间通电后的温升情况，验证外壳的散热能力是否满足工况要求。在通讯设备的应用场景中，这类继电器往往会成排布置在信号板上，相邻继电器的间距既要满足安规的爬电距离要求，也要预留出手工焊接、后期维护更换的操作空间，三维模型可以直接导入装配体中，模拟不同排布间距下的操作空间是否充足，避免出现元件排布过密、维护时无法插拔更换的问题。另外，外壳表面的安规标识模印深度也在模型中做了还原，在做产品外观渲染、

　　装配工艺文件制作时，可以直接调用模型上的标识特征，不需要额外贴图处理，提升技术文档的制作效率。对于做自动化测试夹具设计的工程师来说，这个模型还可以用来设计继电器的测试座，根据引脚的位置、本体的外形尺寸做定位仿形，确保测试时探针能准确对准引脚，本体不会出现偏移，提升测试工序的良率。很多时候工程师在选型时会忽略继电器外壳的顶部凸台尺寸，在设计板卡的屏蔽罩时，没有给凸台预留对应的避让缺口，导致屏蔽罩无法完全盖合，这个模型完整还原了顶部的凸台结构，在屏蔽罩设计阶段就能直接做干涉检查，提前开出避让位，减少打样迭代次数。从工艺适配的角度看，这款继电器的外壳壁厚均匀，符合注塑件的成型工艺要求，建模时还原了外壳的合模线位置，在做整机的安规距离校验时，可以准确核算外壳不同位置的绝缘厚度，确保满足相关行业的安规标准。引脚的末端做了轻微的倒角处理，方便插件时顺利插入PCB焊盘，这个细节在模型中也有体现，做装配模拟时可以真实还原插件的过程，验证焊盘尺寸与引脚的匹配度，避免出现引脚过粗无法插入、或者引脚过细焊接后虚焊的问题。
