立柱式内外环缝自动焊接作业装置

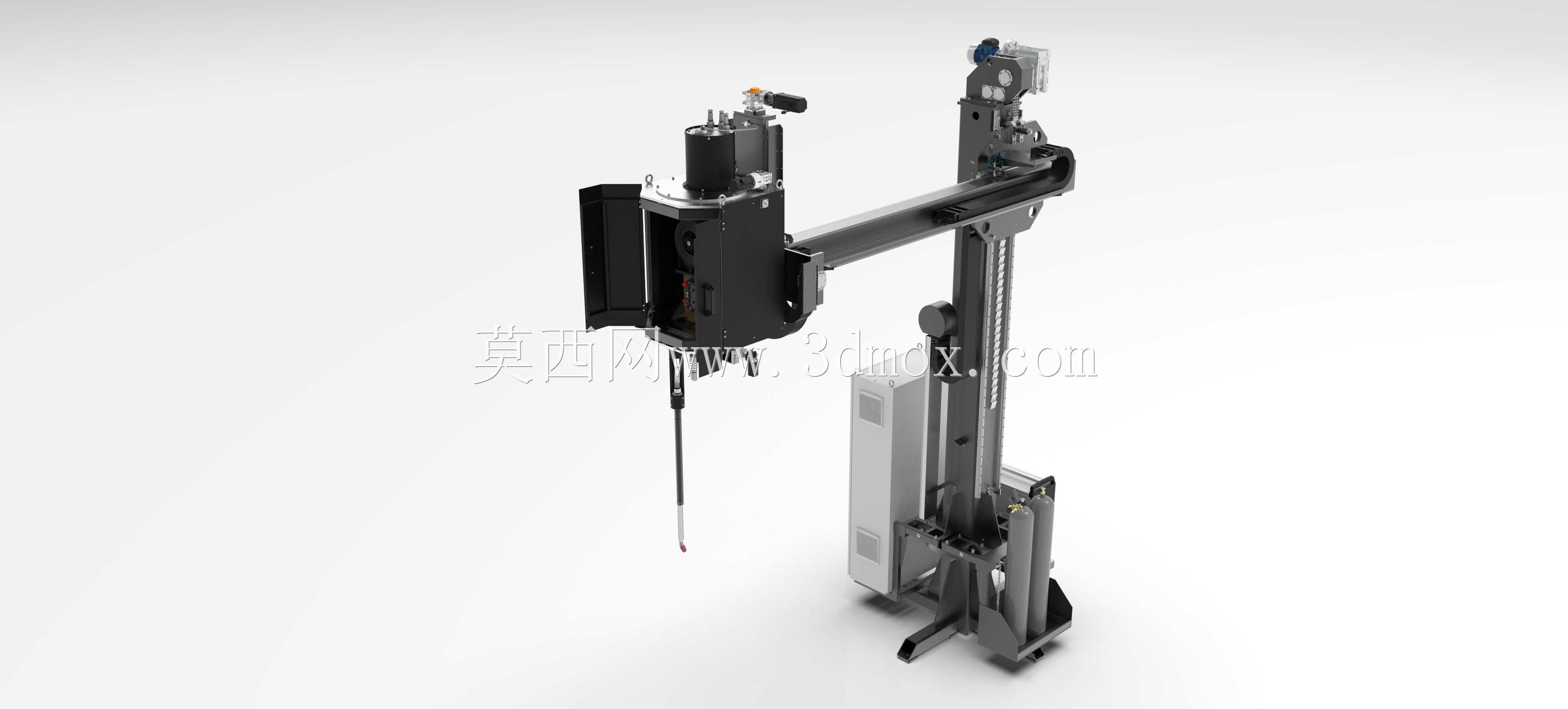

　　这套立柱式焊接作业装置，核心定位是覆盖直径80mm到1000mm区间的筒类、管类工件内外环缝焊接作业，在压力容器、管道预制、液压油缸生产、中小型筒体加工车间的应用场景十分普遍，很多车间在加工两端带法兰的筒段、长管对接环缝、筒体内部封底焊道时，都会选用这类结构的设备替代人工焊，能有效降低长焊缝焊接时的人工操作强度，同时保证焊道成型的一致性。从结构设计逻辑来看，整套设备采用落地式立柱加横臂的经典布局，立柱底部做了加宽的支撑底座，底座上预留了地脚安装孔，安装时需要保证立柱导轨的铅垂度偏差控制在合理范围内，避免横臂升降时出现卡滞或者焊枪偏移的问题；横臂采用矩形截面的焊接钢结构件，内部做了加强筋布置，在横臂全伸状态下，

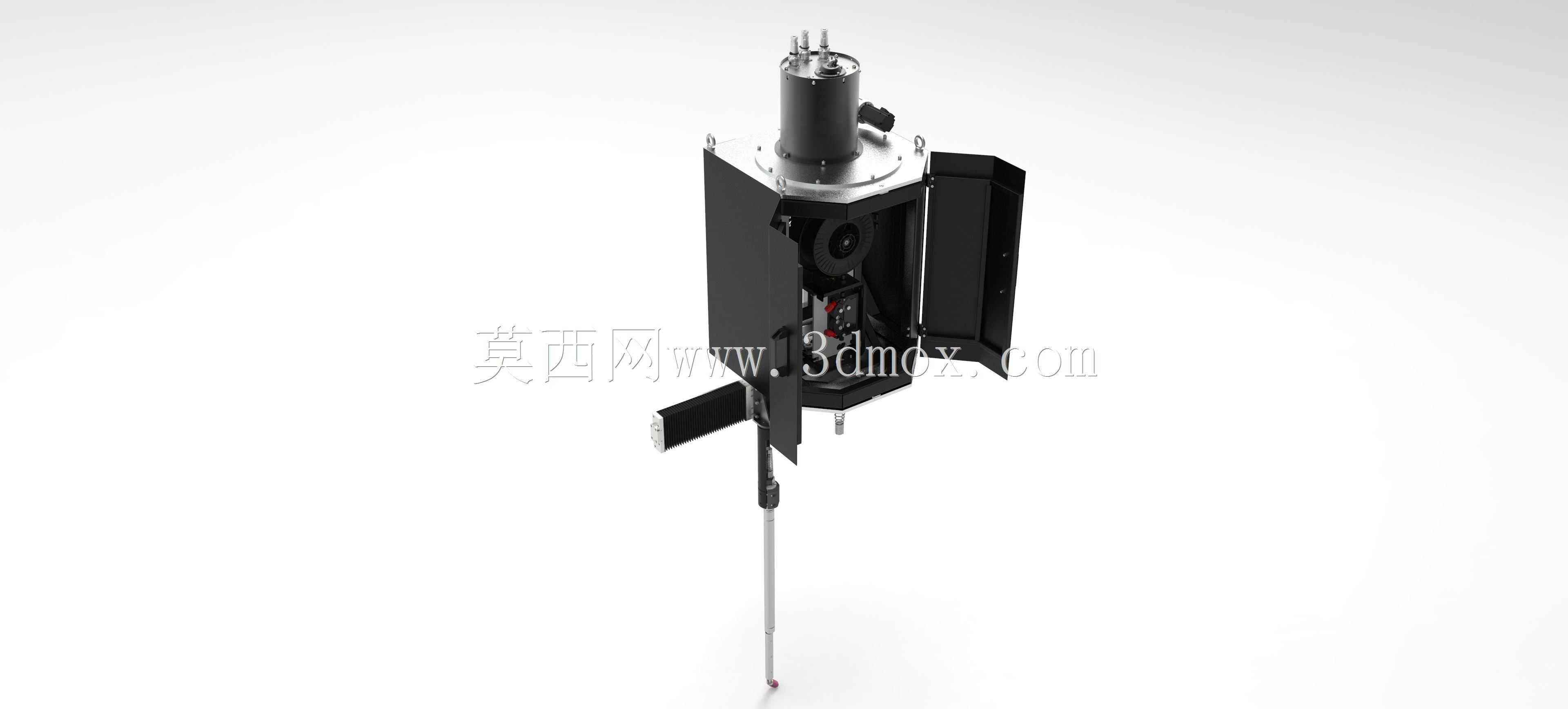

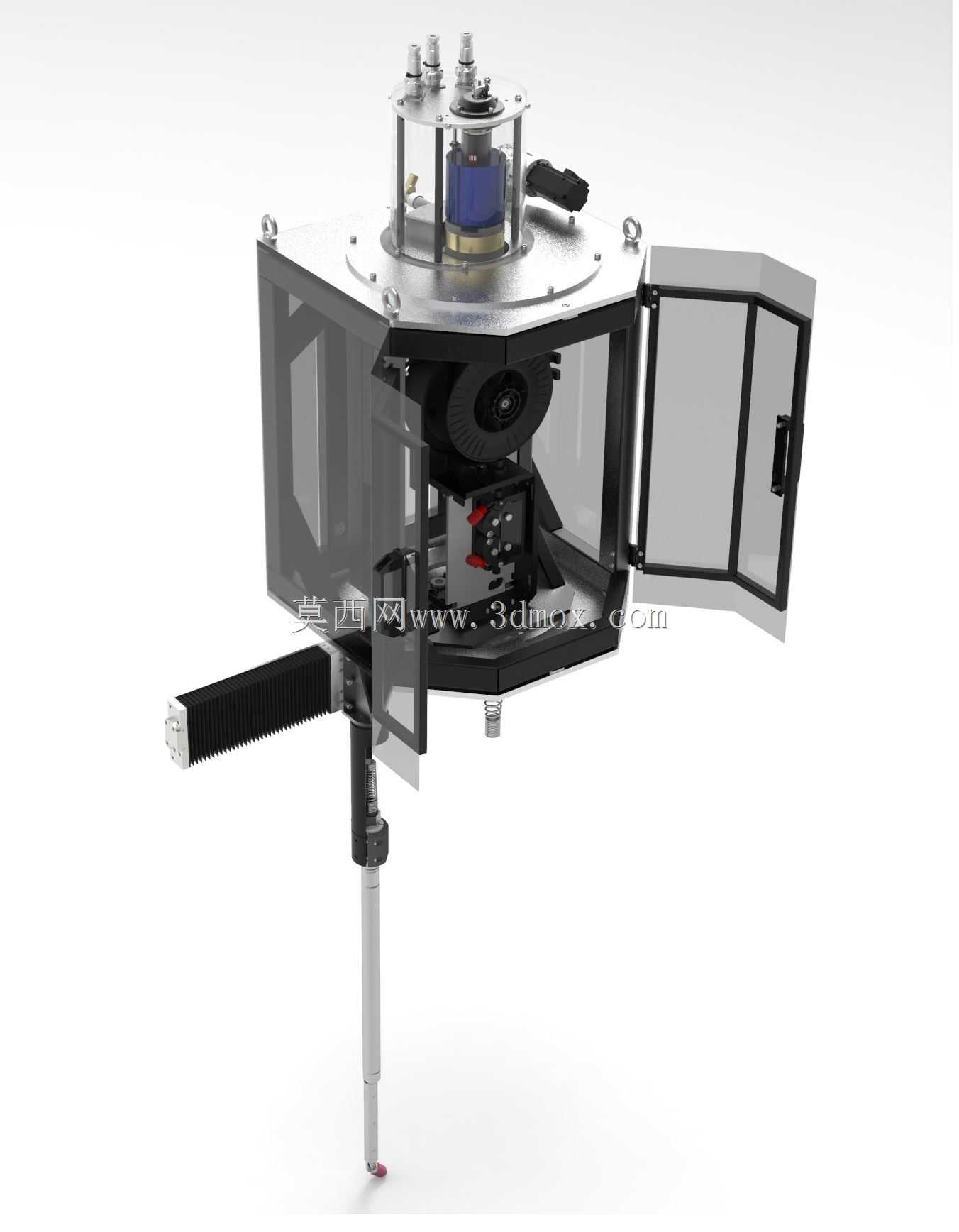

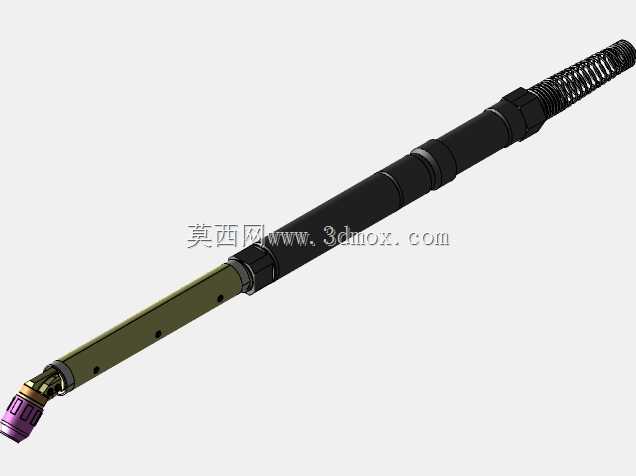

　　端部的焊接机头下垂量控制在满足焊接精度要求的范围内，不会因为悬臂刚度不足导致焊枪偏离焊缝轨迹。横臂上集成的升降传动采用导轨配合丝杠或者链条传动的结构，可根据不同工件的装夹高度调整横臂的竖直位置，适配不同高度的工装变位机或者滚轮架配套使用——实际生产中这套设备很少单独使用，大多是和工件回转驱动装置配合，工件做回转运动，焊接机头固定位置或者做小幅的轴向摆动，来完成整圈环缝的焊接作业。端部的焊接机头集成了焊枪夹持机构、焊枪微调滑块、送丝机构安装位以及操作手柄，微调机构可以实现焊枪在水平、竖直两个方向的毫米级微调，方便操作人员在焊前对正焊缝位置，部分配置还可以加装焊枪摆动器，实现宽焊道的摆动焊接，满足不同厚度工件的焊接工艺要求。

　　设备的电气控制箱集成在立柱侧部的安装位上，布线全部沿立柱和横臂的内部走线槽布置，避免焊接飞溅损坏线缆，同时立柱上设置了拖链结构，给横臂移动时的线缆提供防护，防止线缆反复弯折出现破损。从安装边界来看，整套设备的占地面积主要由底部底座的尺寸决定，安装时需要在设备周边预留至少1米的操作维护空间，方便操作人员调整焊枪位置、更换焊丝、清理焊接飞溅，同时要注意设备安装位置需要和焊接电源、送丝机的摆放位置匹配，缩短焊接电缆的长度，减少焊接过程中的电压降，保证焊接参数的稳定性。在功能设计上，这套设备可以适配熔化极气体保护焊、氩弧焊等多种焊接工艺，只需要更换对应的焊枪夹持组件和配套焊接电源即可，针对不同直径的工件，只需要调整横臂的伸出长度和竖直高度，

　　配合工件回转速度的调整，就能匹配不同直径工件的焊接线速度要求，不管是小直径厚壁管的外环缝焊接，还是大直径筒体的内环缝焊接，都可以通过调整机头位置来实现焊枪的可达性，避免出现焊枪无法伸到焊接位置的问题。设计过程中重点考虑了焊接作业的防护需求，机头位置的易损部件都做了防飞溅挡板设计，减少焊接飞溅粘在导轨或者传动部件上导致的传动卡滞问题，横臂和立柱的导轨面都配备了刮屑板，每次移动时可以自动清理导轨面上的积尘和飞溅颗粒，延长导轨的使用寿命。实际生产使用中，这类设备相比人工焊接，在长环缝、连续环缝的焊接作业上优势明显，人工焊接长环缝时很容易因为疲劳导致焊速不均、焊道成型参差不齐，而这套设备配合工件回转机构，可以保持稳定的焊接速度和焊枪姿态，焊道的余高、熔宽一致性更好，后续的焊道打磨工作量也能大幅降低。针对筒体内部焊接的场景，横臂的伸出长度可以覆盖对应直径筒体的内部焊接深度，机头部分做了紧凑化设计，能伸进筒体内部完成内环缝的焊接作业，不需要操作人员进入筒体内部操作，改善了焊接作业的操作环境，也降低了密闭空间作业的安全风险。
