伺服带线驱焊接执行头结构设计

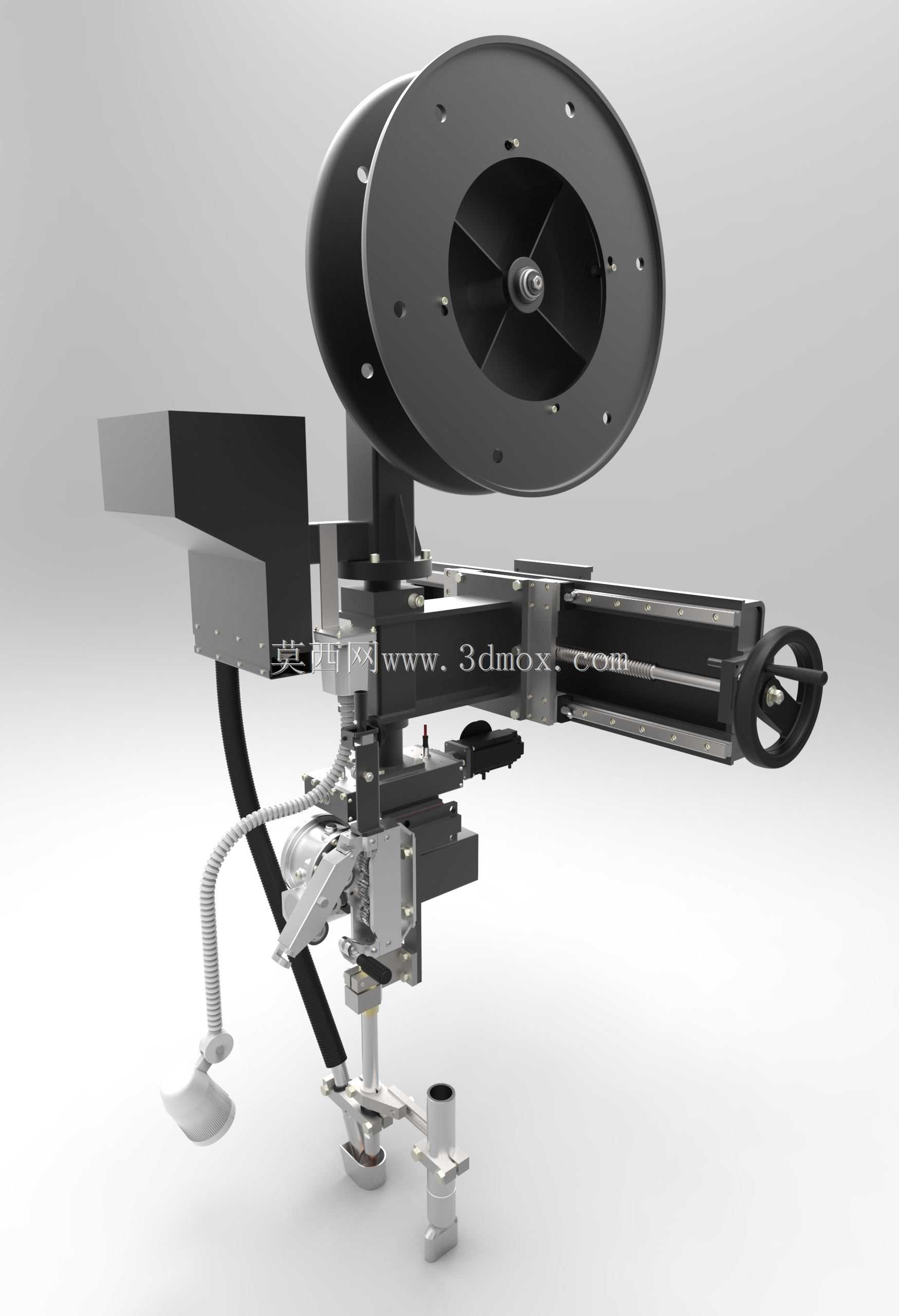

　　这套带线传动的伺服焊接执行头，主要面向中小规格工件的自动化焊装工位适配，常见于汽车零部件白车身补焊、五金管件环缝焊接、小型结构件连续点焊这类需要精准控制焊枪走位与送丝轨迹的场景，区别于传统手持焊枪的人工操作模式，该执行头可直接搭载在多轴变位机、直线滑台或者关节机器人末端，作为焊接作业的末端执行单元完成预设轨迹的焊接动作。从结构布局来看，上部的大直径圆盘是焊丝盘安装位，采用悬臂式支撑结构，盘座中心设置了阻尼转轴，能匹配标准规格的桶装焊丝或者盘装焊丝，送丝路径从盘位引出后顺着支撑臂的内置走线槽延伸至下部焊枪夹持端，全程避免焊丝外露弯折导致的送丝卡顿，支撑臂侧面预留的可调节锁紧手轮，用来调整焊枪伸出的水平行程，手轮连接的是梯形丝杠传动副，

　　转动手轮时可带动下部的焊枪安装座沿导轨做水平方向的位置微调，调整行程覆盖常规工位的焊枪对位需求，不需要额外加装调整垫片就能完成焊嘴与焊缝的对位校准。下部的执行端集成了焊枪夹持机构、送丝导向管以及焊烟抽吸接口，夹持座采用快拆式抱箍结构，可适配不同直径的常规气保焊枪、氩弧焊枪，更换焊枪时只需要松开抱箍螺丝就能完成拆装，不需要拆解整体支撑结构；焊烟抽吸口设置在焊枪侧方，角度可随焊枪姿态调整，能在焊接作业时直接将焊烟从作业点附近抽走，适配工位的集中除尘系统。驱动部分采用伺服电机配合线传动的结构，相比传统的齿轮齿条或者丝杠直连传动，线传动的结构能在有限的安装空间内实现更长的行程传递，同时传动过程的反向间隙更小，

　　在频繁启停的点焊作业场景下能保证焊枪位置的重复定位精度，传动线采用高柔性的不锈钢丝绳配套张紧轮结构，侧面设置的张紧调节螺栓可定期调整传动线的张紧度，避免长期使用后出现传动松弛导致的走位偏差。安装边界方面，整体结构的安装基准位于上部支撑座的法兰端面，法兰盘上均匀分布的安装孔可直接对接标准工业滑台的滑块端面或者机器人末端法兰，不需要额外制作过渡连接板；整体竖直方向的安装高度可通过支撑臂的锁紧结构做小范围调整，水平方向的调整行程由侧面手轮控制，在工位布局时只需要预留出焊丝盘的转动空间、手轮的操作空间以及焊枪上下动作的避让空间即可，不会占用过多的工位安装面积。在实际工况适配中，该执行头可配合变位机完成圆形焊缝的连续焊接，

　　也可配合直线滑台完成长直焊缝的自动走焊，线传动的结构在高速往复走位时的震动更小，能有效降低焊枪抖动导致的焊缝成型不良问题，支撑臂内部预留的走线空间除了走送丝软管之外，还可容纳焊枪的控制线缆、气管，所有管线都不会外露在作业区域，避免焊接飞溅烫伤管线外层，提升长期使用的可靠性。焊枪夹持端的角度调节结构可实现焊嘴与焊缝夹角的无级调整，能适配平焊、角焊、立焊等不同焊接姿态的需求，调整完成后通过侧面的锁紧旋钮即可固定角度，不会在焊接过程中出现角度偏移。上部的焊丝盘安装位设置了防脱挡边，即使设备在高速移动过程中，焊丝盘也不会从安装座上脱落，挡边的开孔设计可减轻整体结构重量，降低搭载轴的负载。
