可调节鞍座尺寸旋转焊接工装结构

　　在金属结构件批量焊接加工场景中，不同规格鞍座类工件的环缝、多角度接缝焊接一直是产线效率提升的卡点——传统固定焊接头只能适配单一尺寸鞍座，换产时需要重新调整焊枪位置、更换定位夹具，单次换型调试往往要占用半小时以上的有效生产时间，遇到小批量多规格订单时，调试占比甚至会超过实际焊接时长。这套可改变鞍座尺寸的旋转焊接接头结构，正是针对这类产线痛点做的定向优化设计，核心是把原本固定的焊接工位做成可自适应调节的模块化单元，覆盖常规鞍座工件的焊接尺寸需求。

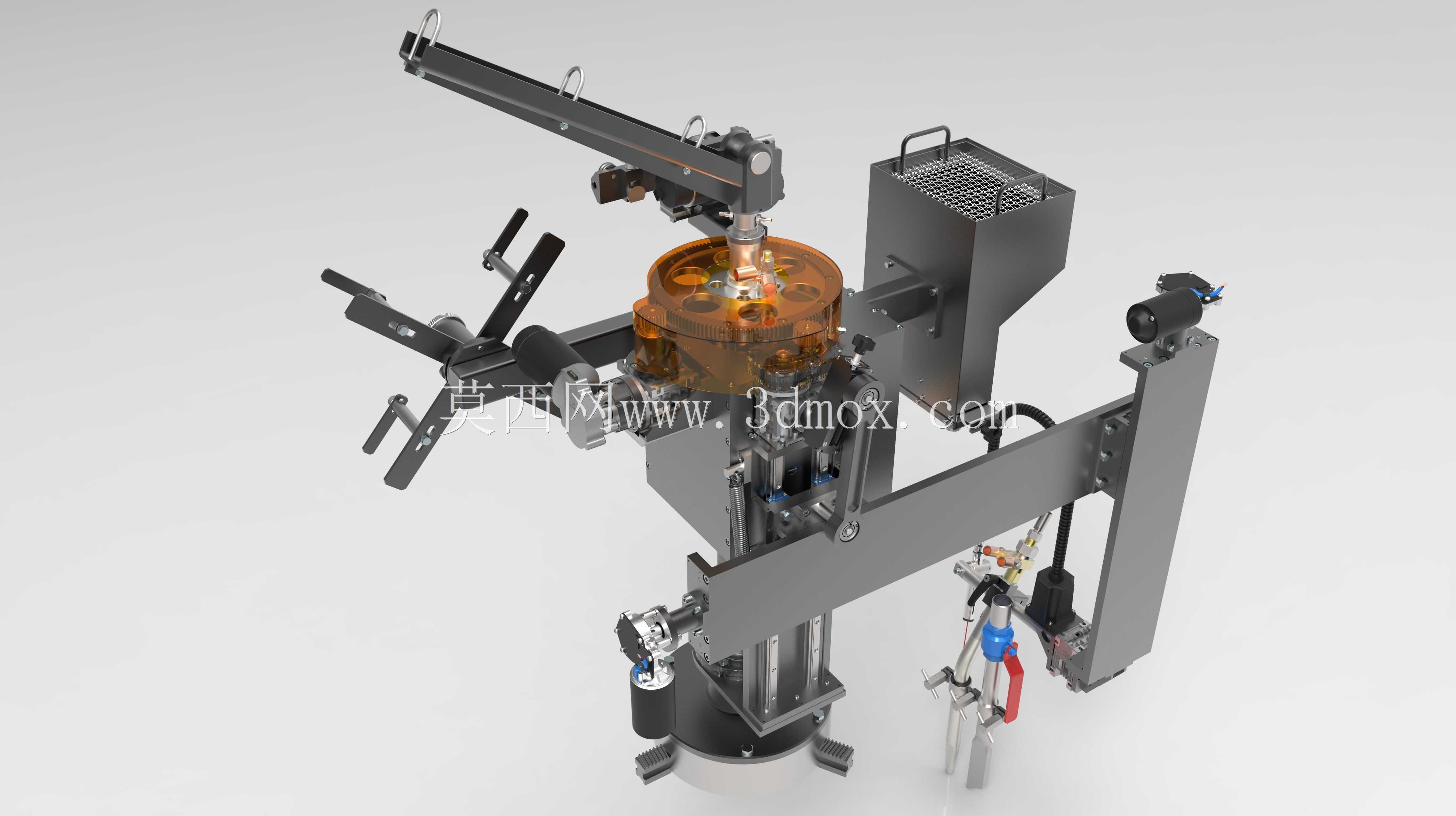

　　从实际功能落地来看，这套结构的核心承载是立式立柱基座，基座底部做了带安装孔的法兰盘结构，安装时可以直接通过螺栓固定在焊接工位的钢制工作台面上，安装边界预留了足够的操作空间，基座中心到各调节臂的最大伸展距离控制在800mm范围内，不会和周边的焊烟收集装置、工件上下料滑轨产生干涉。基座内部集成了气动升降与旋转驱动组件，顶部的旋转承载盘是核心的工件定位基准，盘面上做了多组T型槽，可以根据待焊鞍座的底面轮廓快速更换定位块，不需要重新加工整套夹具。

　　多组延伸调节臂分布在旋转盘周边，每一组调节臂都带独立的锁紧结构，臂上的焊枪安装座可以实现三个维度的位置微调：横向沿臂身的导轨滑动调节焊枪到焊缝的水平距离，纵向通过滑台调节焊枪的高度方向位置，角度调节座可以让焊枪在0-45度范围内倾斜，适配不同坡口角度的焊接需求。其中一侧的长臂结构专门针对大尺寸鞍座的外侧焊缝设计，臂身做了加强筋结构避免长距离伸展时的焊枪抖动，保证焊接过程中焊枪的行走精度控制在0.2mm以内，避免出现焊偏、咬边的质量问题。另一侧的料斗结构是焊剂自动回收与供给单元，针对埋弧焊工艺做的配套设计，焊接过程中可以自动在焊缝位置铺撒焊剂，焊接完成后同步回收未熔化的焊剂，减少人工清理与补加焊剂的工作量。

　　设计过程中特意对原有锯座和鞍座的适配机构做了更新，把原本的硬连接定位改成了弹性压紧+自适应定位的结构，当待焊鞍座存在小范围的尺寸公差时，压紧机构可以自动补偿公差，不需要人工反复调整定位块的位置。旋转驱动部分采用了伺服电机配合谐波减速器的传动方案，旋转速度可以根据焊接工艺参数在0.5-5rpm范围内无级调节，适配不同厚度板材、不同焊接工艺的速度需求，旋转过程的同轴度误差控制在0.1mm以内，保证环缝焊接时焊枪和焊缝的相对位置始终稳定。

　　从安装适配性来看，整套结构的外接接口只有气动管路、驱动电机线缆和焊枪固定接口，不需要对现有焊接工位做大规模改造，就可以直接替换原有老式固定焊接头，适配市面上主流的MIG焊、TIG焊以及埋弧焊焊枪安装。各调节臂的锁紧机构都采用了快拆式手柄设计，操作人员不需要借助额外工具，就可以快速完成臂展位置、焊枪角度的调整，换产调试时间可以压缩到5分钟以内，大幅提升多规格小批量鞍座工件的焊接加工效率。结构上所有的传动部件都做了防尘防焊渣遮挡设计，焊接过程中飞溅的焊渣不会进入导轨、传动齿轮的配合间隙，日常维护只需要定期在导轨位置涂抹润滑脂即可，降低了设备的日常维护成本。
