带移动行走底座的6米行程旋转焊接操作架

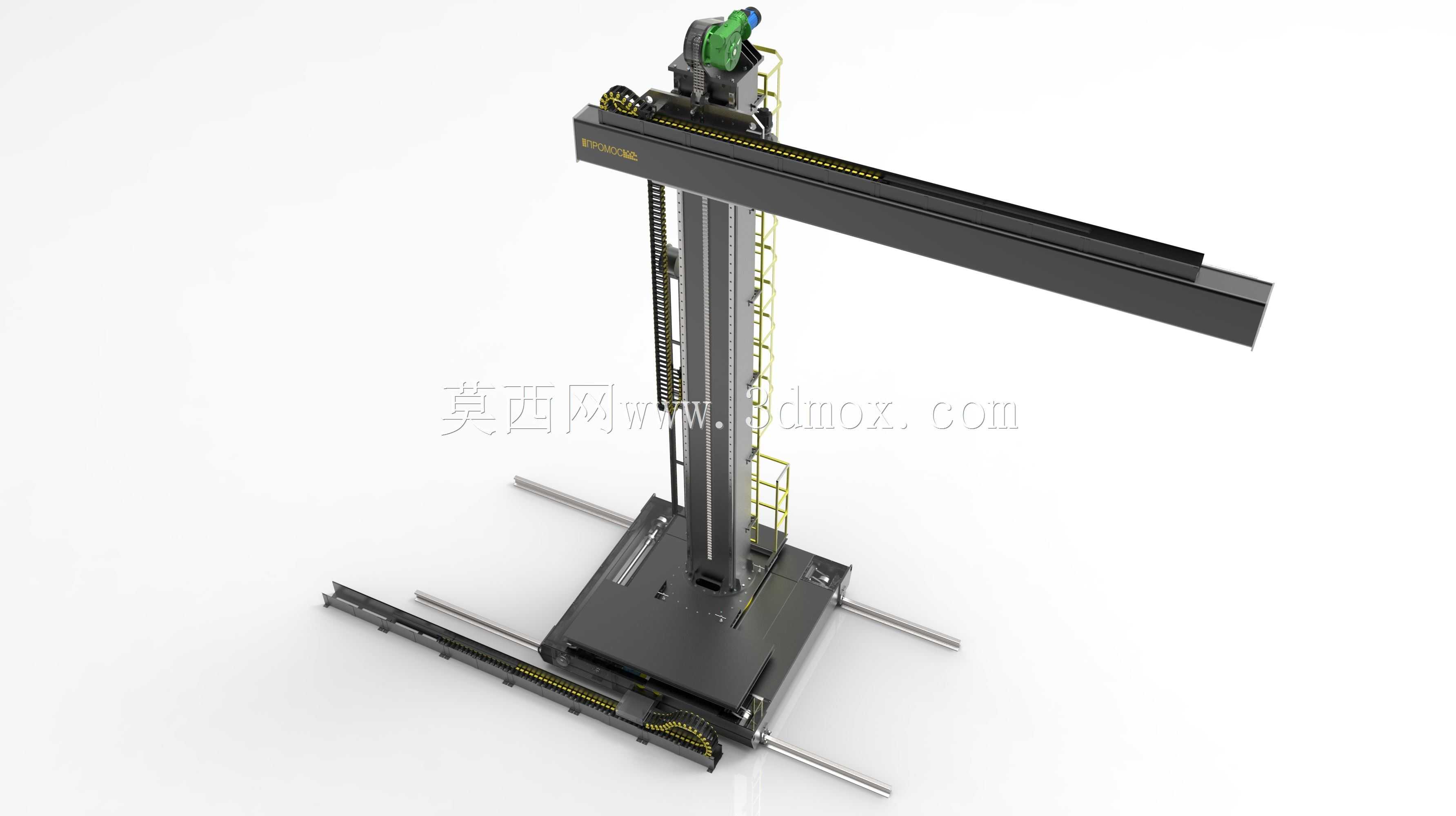

　　在重型钢结构、压力容器、管道预制件的焊接加工场景里，大尺寸工件的焊缝位置往往覆盖高低、远近多个维度，固定工位的焊接设备很难覆盖全范围焊缝，这款带移动行走底座的焊接操作架，就是为解决大尺寸工件多位置焊接的可达性问题设计的。整套设备的立柱有效垂直行程为6米，横梁水平伸出有效作业范围为5米，搭配底座的纵向行走轨道，可以覆盖长条形大型工件的整条焊缝作业区间，不用反复吊装移位工件，就能完成纵缝、环缝的多位置焊接作业。

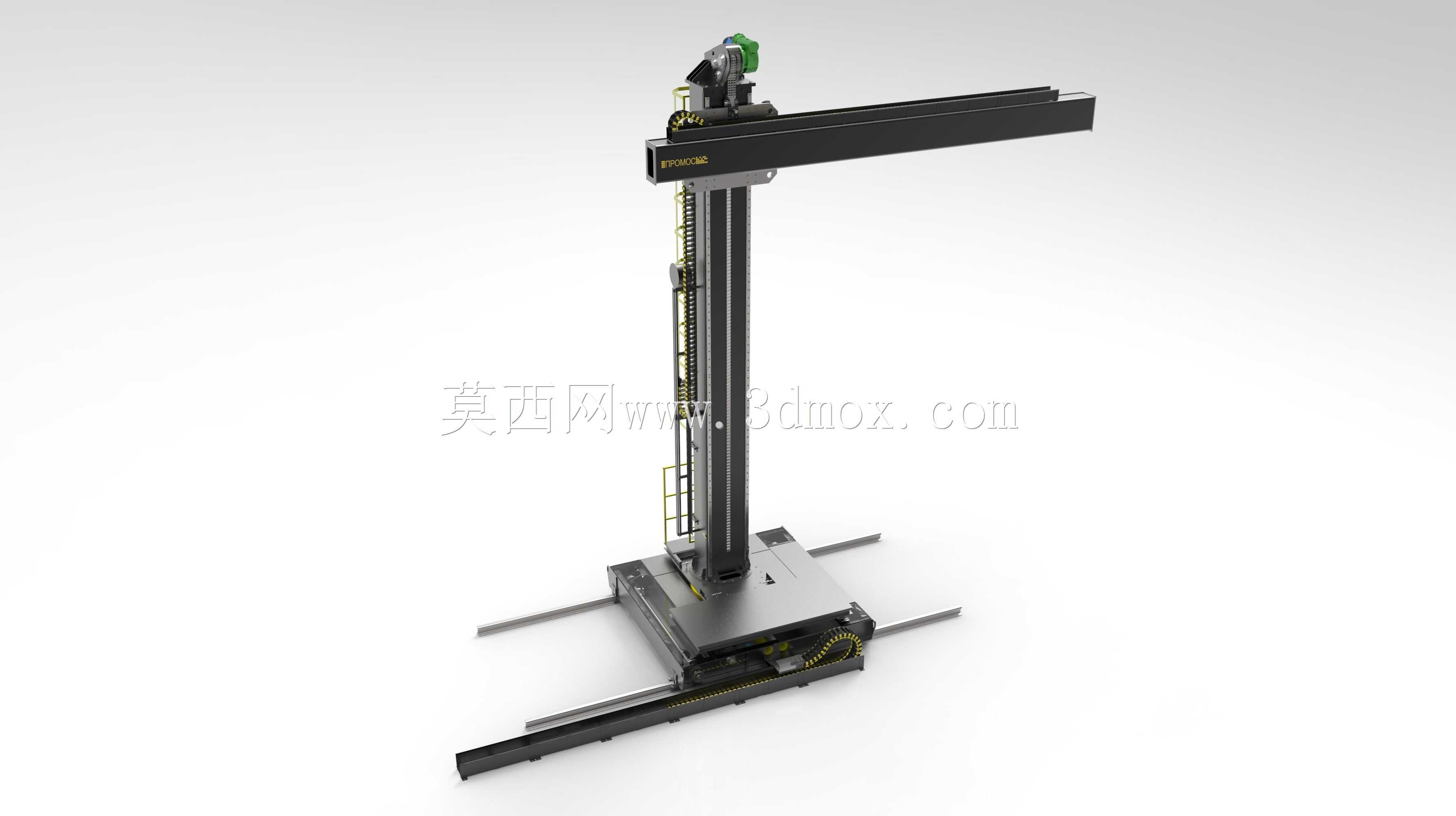

　　从结构设计逻辑来看，整套设备采用十字滑台的经典布局思路，垂直立柱作为承载主体，采用箱型焊接结构做主体框架，内部布置重载直线导轨配合齿轮齿条传动，保证横梁升降过程的刚性，避免伸出过长时出现下挠抖动，影响焊接成型质量。横梁同样采用箱型梁结构，沿立柱侧的滑座做水平移动，滑座上集成焊接机头的安装接口，可以搭载埋弧焊、气保焊等不同类型的焊接机头，适配不同厚度工件的焊接工艺需求。立柱底部的回转支撑结构，可以实现360度全周旋转，在不移动底座的前提下，就能覆盖立柱周围环形区域的焊接作业，配合底座的行走功能，作业覆盖范围可以灵活拓展。

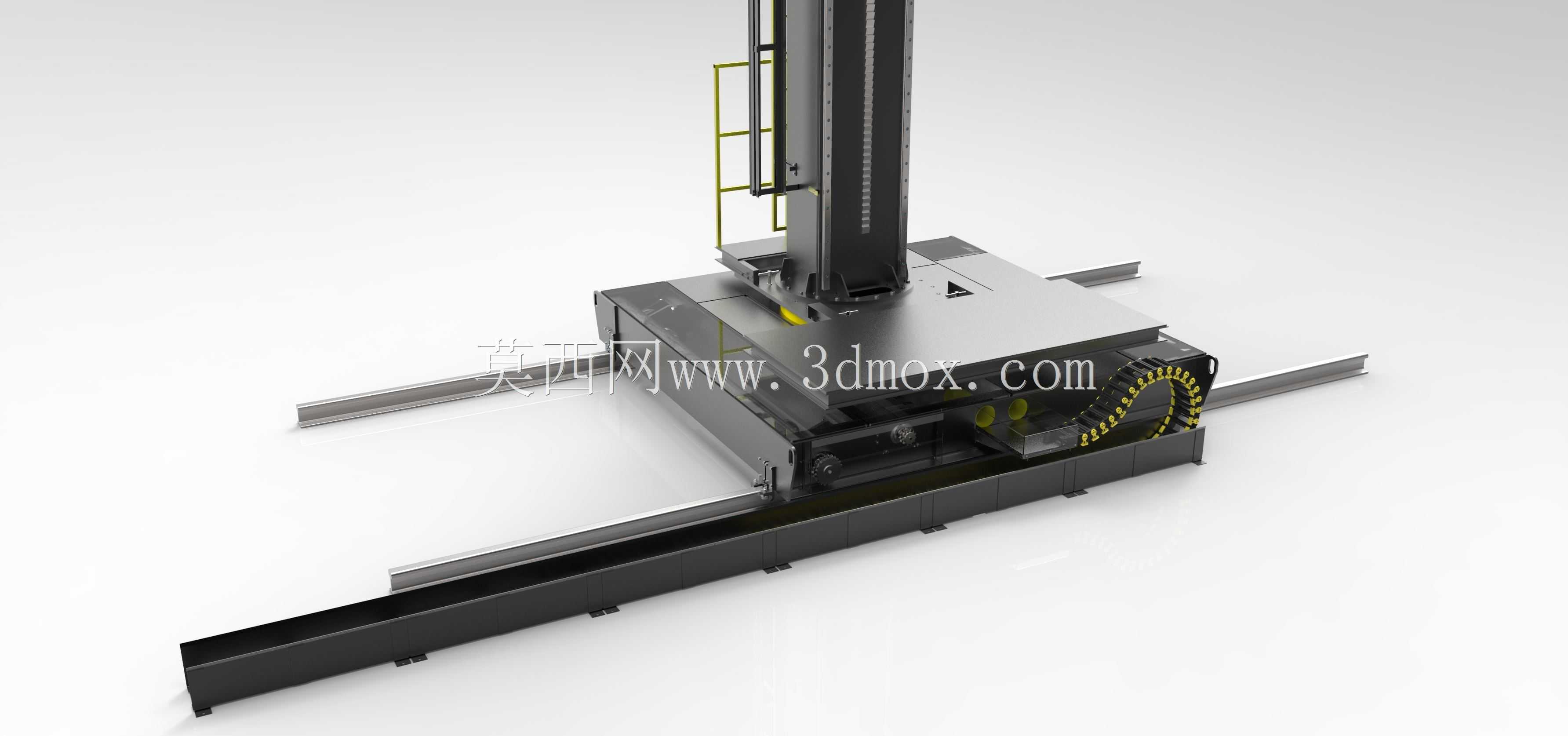

　　底座部分采用分体式行走车架设计，跨骑在预埋的地面轨道上，行走轮采用钢轮配合减速机驱动，两侧设置导向轮避免行走过程中出现跑偏，轨道的安装边界需要根据车间工件的最长尺寸做预埋规划，单根轨道的直线度公差需要控制在每米1mm以内，保证行走过程中整机的稳定性。设备的安装需要提前做地基处理，轨道区域的地面承载力需要满足整机满载加上焊接机头、线缆拖链的总重量要求，避免长期使用出现地基沉降影响设备精度。

　　在实际生产应用中，这类设备常配套滚轮架、变位机使用，当焊接大型筒体环缝时，滚轮架带动筒体匀速转动，操作架的横梁调整到合适的伸出长度，焊枪对准焊缝位置，就可以实现自动环缝焊接；焊接长直钢板的纵缝时，底座沿轨道匀速行走，配合横梁的高度调整，就能完成整条直缝的自动焊接，相比人工焊接，不仅作业效率提升明显，焊缝成型的一致性也更有保障，能大幅降低焊工的高空作业强度，减少大工件吊装移位的安全风险。

　　设计过程中需要重点考量结构的刚性匹配，横梁在最大伸出5米的工况下，端部的下挠量需要控制在焊接工艺允许的范围内，因此在横梁的截面设计上，需要通过有限元分析优化腹板和翼板的厚度分布，在保证刚性的前提下尽可能降低自重，减少立柱升降传动的负载。传动部分的选型上，升降、横移、行走、回转四个动作都需要配置带制动的驱动单元，避免断电情况下出现滑坠、移位的安全隐患，各轴的传动侧都需要设置行程限位开关，超程时自动切断动力，防止设备脱轨或者碰撞。拖链的布置需要沿着立柱和横梁的走线槽安装，容纳焊接电缆、控制线缆、气路管路，避免设备运动过程中出现线缆拉扯磨损的问题。

　　从安装边界来看，设备在最低位、横梁全收回的状态下，整机占地尺寸需要匹配车间的通道预留要求，立柱顶部到地面的总高度要略大于6米行程对应的总高度，车间的厂房净空需要满足这个高度要求，避免安装时出现干涉。轨道的铺设长度要比工件的最大长度多出两端的安全缓冲距离，保证底座行走到两端极限位置时，焊枪依然能覆盖工件的首尾焊缝位置。
