十吨级双HED焊接转子龙门焊接工作站

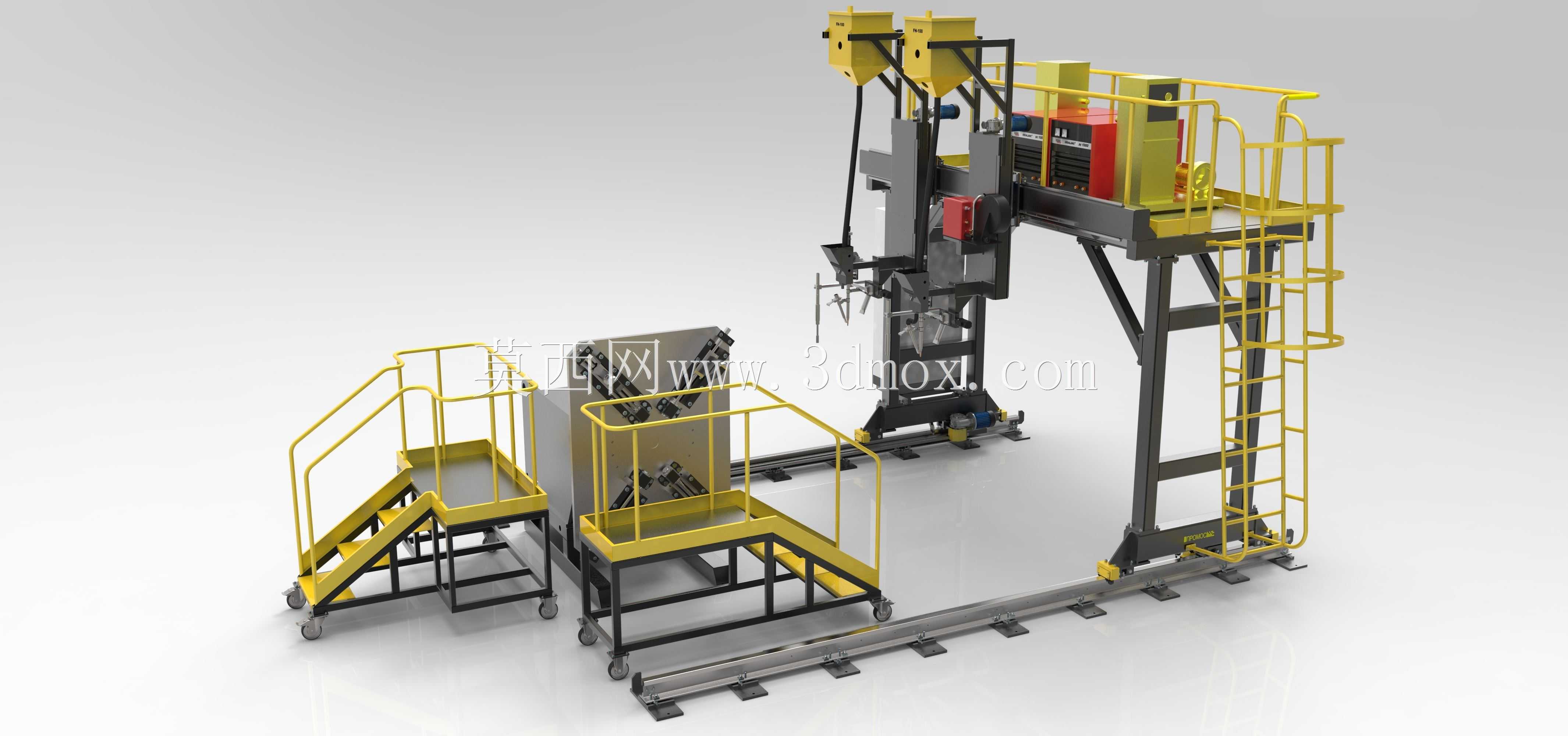

　　这套焊接作业单元主要面向重型转子类工件的环缝、纵缝自动焊接场景，常见于矿山机械转子、大型电机转轴、重型传动辊类零件的生产车间，适配10吨级回转工件的装夹焊接需求，解决大吨位长轴类工件人工焊接劳动强度大、焊缝成型一致性差的问题。整套设备采用龙门式地轨布局，主机架跨装在两条平行铺设的地面轨道上，可沿工件轴向做长距离移动，轨道通过膨胀螺栓与混凝土地面固定，安装时需保证两条轨道的平行度公差控制在每米0.1mm以内，轨道总长度可根据车间内最长加工工件的尺寸做适配调整，单根轨道的标准分段长度为6米，现场拼接时需打磨接缝处保证行走轮通过无卡顿。设备右侧设置带安全护栏的立式爬梯，爬梯踏步采用防滑花纹钢板制作，

　　踏步间距控制在280mm符合人机工程要求，顶部操作平台四周设置1.2米高的安全护栏，护栏底部设置100mm高的挡脚板防止工具掉落，平台上预留焊剂回收装置、焊接电源的安装位，焊接电源采用立式安装固定在平台后侧的机架上，减少电缆走线长度，降低焊接过程中的电压损耗。设备配置两套独立的HED焊接机头，机头安装在龙门横梁的横向滑台上，可沿横梁做水平方向移动，适配不同直径转子的焊缝位置调整，每个机头都配备独立的焊剂输送料斗、焊枪升降调节机构、焊缝跟踪导向轮，作业时两个机头可同时对同一条环缝的对称位置进行焊接，有效减少转子焊接过程中的焊接变形，也可单独启用单机头完成非对称焊缝的焊接作业。设备配套两组带脚轮的移动式操作踏台，

　　踏台框架采用矩形钢管焊接制作，台面铺设防滑花纹钢板，侧边同样设置安全护栏与斜向爬梯，踏台底部配置带刹车的万向脚轮与可调支撑脚，移动时可推动踏台沿工件轴向调整位置，到位后降下支撑脚保证踏台稳定性，方便操作人员近距离观察焊缝成型、调整焊枪位置，踏台的高度设计适配不同直径转子的操作高度差，台阶踏步高度同样按照人机工程标准设置，减少操作人员上下踏台的疲劳感。整套设备的机架主体采用厚钢板焊接后去应力处理，导轨安装面经过龙门铣精加工，保证行走滑台的移动精度，所有外露的安全护栏、爬梯、踏台边缘都采用警示黄色涂装，机架主体采用工业灰色涂装，符合车间设备的安全色标规范。设备的行走驱动采用伺服电机搭配齿轮齿条传动，移动速度可在0.

　　1-5m/min范围内无级调整，满足焊接时的慢速行走需求与空行程时的快速移动需求，焊接机头的升降、横向调整都采用手动微调加电动驱动结合的方式，方便操作人员在焊前快速对准焊缝位置，焊接过程中可根据焊缝成型情况做实时微调。地轨的侧面设置拖链安装槽，所有焊接电缆、控制线缆、气路管路都内置在拖链内，随龙门架移动时同步拖动，避免线缆外露被工件剐蹭，也减少车间现场的安全隐患。设备安装时需提前规划地轨的预埋位置，保证地轨安装平面的水平度公差不超过0.2mm/全长，同时在设备周边预留不小于1.5米的操作维护空间，方便焊剂补充、焊枪更换、设备日常检修作业。
