机器人配套四驱动焊接送丝装置结构

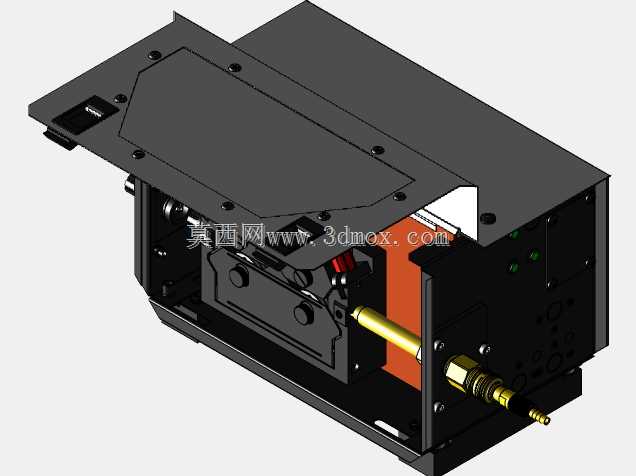

　　在自动化焊接工作站的搭建过程中，送丝装置的性能直接决定了焊接过程的稳定性与焊缝成型质量，这款适配机器人作业的四驱动送丝单元，是专门针对长距离送丝、高速焊接场景开发的核心配套部件，区别于传统单驱或双驱送丝结构，四组送丝轮的压紧布局能够在焊丝输送过程中提供均匀且充足的驱动力，避免大电流焊接时软质焊丝出现打滑、送丝顿挫的问题，尤其适配铝焊丝、药芯焊丝这类对送丝平顺度要求极高的焊材输送需求。从结构布局来看，该装置采用封闭箱式壳体设计，壳体主体采用冲压折弯成型的钣金结构，配合边角的加强筋结构，既能够降低车间焊接飞溅、粉尘对内部送丝轮组、传动机构的侵入，也能在机器人移动、工作站布局调整时承受一定的磕碰冲击，

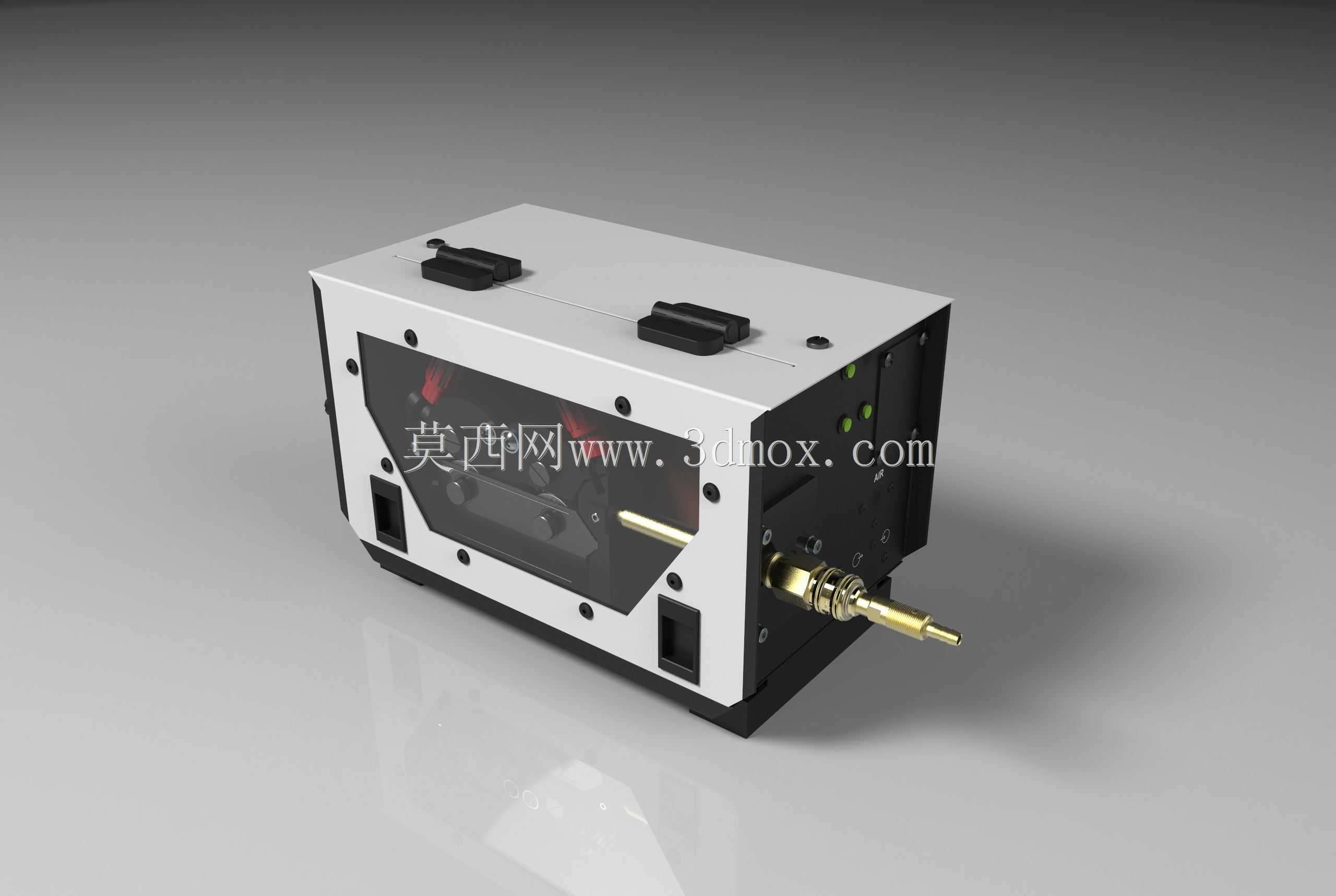

　　不会因外力形变影响内部送丝路径的同轴度。装置前端设置的快插式焊枪接口采用黄铜材质加工，接口处设计有密封锥面与定位卡槽，能够与机器人端的焊枪缆线实现无工具快速对接，接口内部预留了导电、气路连通的通道，无需额外布设管线即可完成保护气、焊接电流的同步连通。装置顶部设置的两组卡扣式压盖，对应内部送丝轮组的压紧调节机构，无需拆开整个壳体即可快速完成送丝轮更换、压紧力调节的操作，压盖下方的调节旋钮带有刻度标识，能够根据不同直径、不同材质的焊丝精准调整压紧力，避免压力过大导致焊丝变形、压力过小出现送丝打滑的问题。从安装边界来看，该装置的壳体外形为规整长方体结构，背部预留了多组标准安装孔位，既可以通过支架固定在机器人手臂的第三轴附近随动布置，

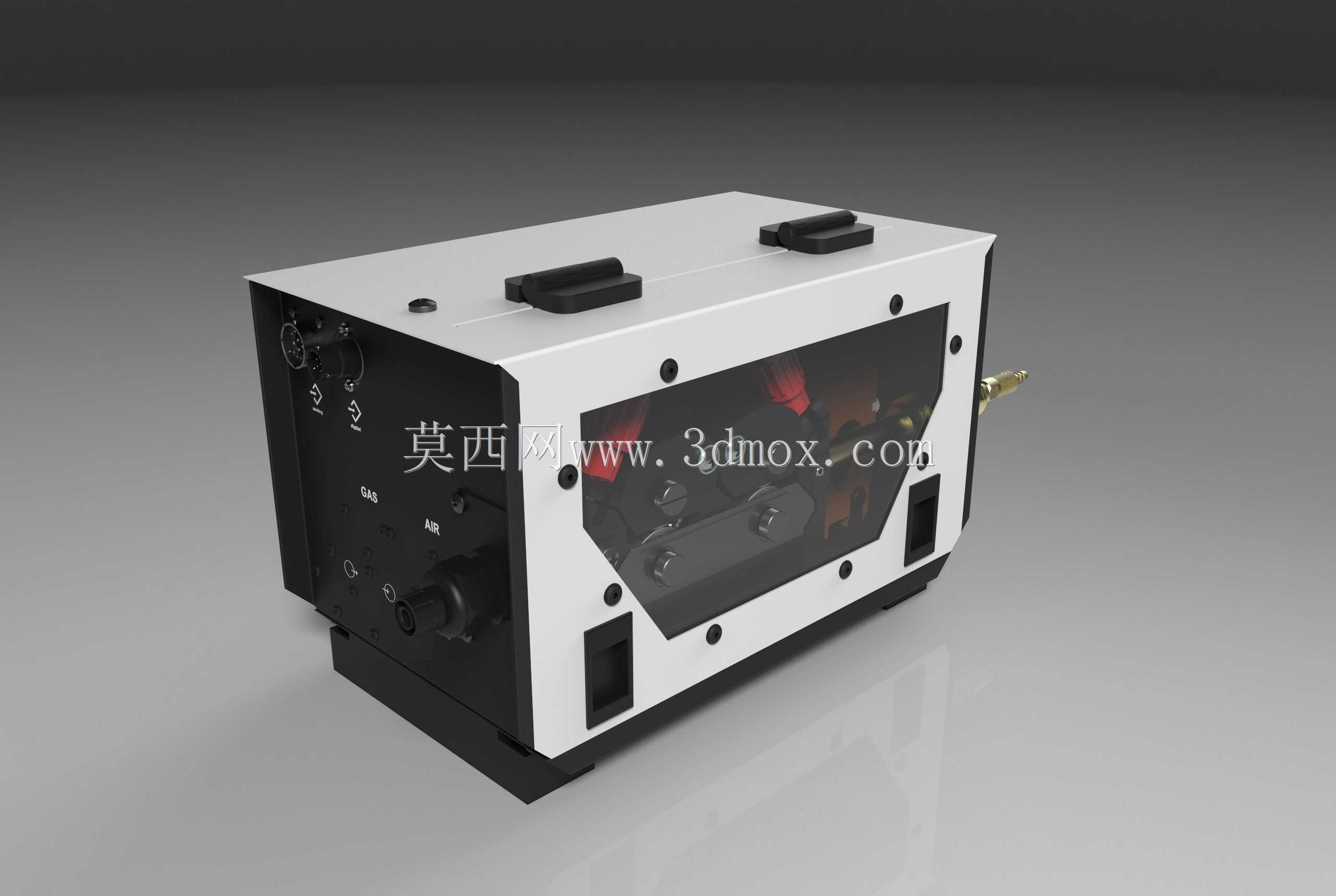

　　缩短送丝距离降低送丝阻力，也可以固定在工作站的机架侧面，配合送丝软管实现跨工位的长距离送丝，安装孔位的间距适配行业通用的送丝机安装支架尺寸，无需额外加工转接板即可完成替换安装。装置侧面预留的电气接口采用防误插设计，能够与焊接电源、机器人控制柜实现信号连通，实时反馈送丝速度、堵丝故障等状态信号，配合机器人的运动轨迹实现送丝速度与焊接速度的同步匹配，在起弧、收弧阶段能够自动完成慢送丝、焊丝回抽的动作，避免起弧段焊丝粘黏工件、收弧弧坑填充不足的问题。内部的送丝路径采用全导向结构设计，从焊丝盘接入位置到前端焊枪接口，整个路径上设置了多组陶瓷导向嘴，能够降低焊丝输送过程中的摩擦阻力，同时避免硬态焊丝刮蹭壳体产生金属碎屑混入送丝通道，

　　导向嘴的孔径可根据焊丝直径快速更换，适配0.8mm到1.6mm区间的常规实心、药芯焊丝使用。在实际产线应用中，这类四驱动送丝装置常配套六轴工业机器人用于汽车零部件焊接、工程机械结构件焊接、船舶分段焊接等场景，相比普通送丝装置，其在10米以上的长送丝距离下依然能够保持稳定的送丝速度波动控制，在高速气体保护焊、脉冲焊接工艺下不会出现送丝滞后导致的焊缝成型不均问题，封闭的壳体结构也能够适应焊接车间多粉尘、多飞溅的恶劣作业环境，日常维护仅需定期清理送丝轮槽内的焊屑、更换磨损的导向嘴即可，整体结构的可靠性能够满足双班连续生产的作业需求。在进行三维结构设计时，该装置的内部传动布局充分考虑了传动效率与维护便捷性，驱动电机布置在壳体侧部，通过齿轮组同步驱动四组送丝轮，保证上下送丝轮的线速度完全一致，不会因轮组转速差导致焊丝表面出现刮削损伤，齿轮组采用密封润滑结构，无需日常加注润滑脂即可长期保持稳定传动，壳体的拼接缝隙处均设置了密封胶条，能够阻挡焊接烟尘从拼接位置进入壳体内部，延长内部传动部件的使用寿命。
