带伺服驱动的三轴焊接执行支架结构

　　这套三轴焊接执行支架，主要面向中小规格金属构件的自动化焊接工位配套，常见于五金结构件加工厂、汽车零部件焊装线的补焊工位、小型钣金件批量焊接场景，用来替代人工完成直缝、环缝、规则轨迹的重复焊接作业，相比单轴或两轴焊接工装，它能覆盖更多空间焊缝的走位需求，不需要频繁调整工件装夹姿态就能完成多面焊缝的连续焊接，能大幅减少装夹辅助工时。

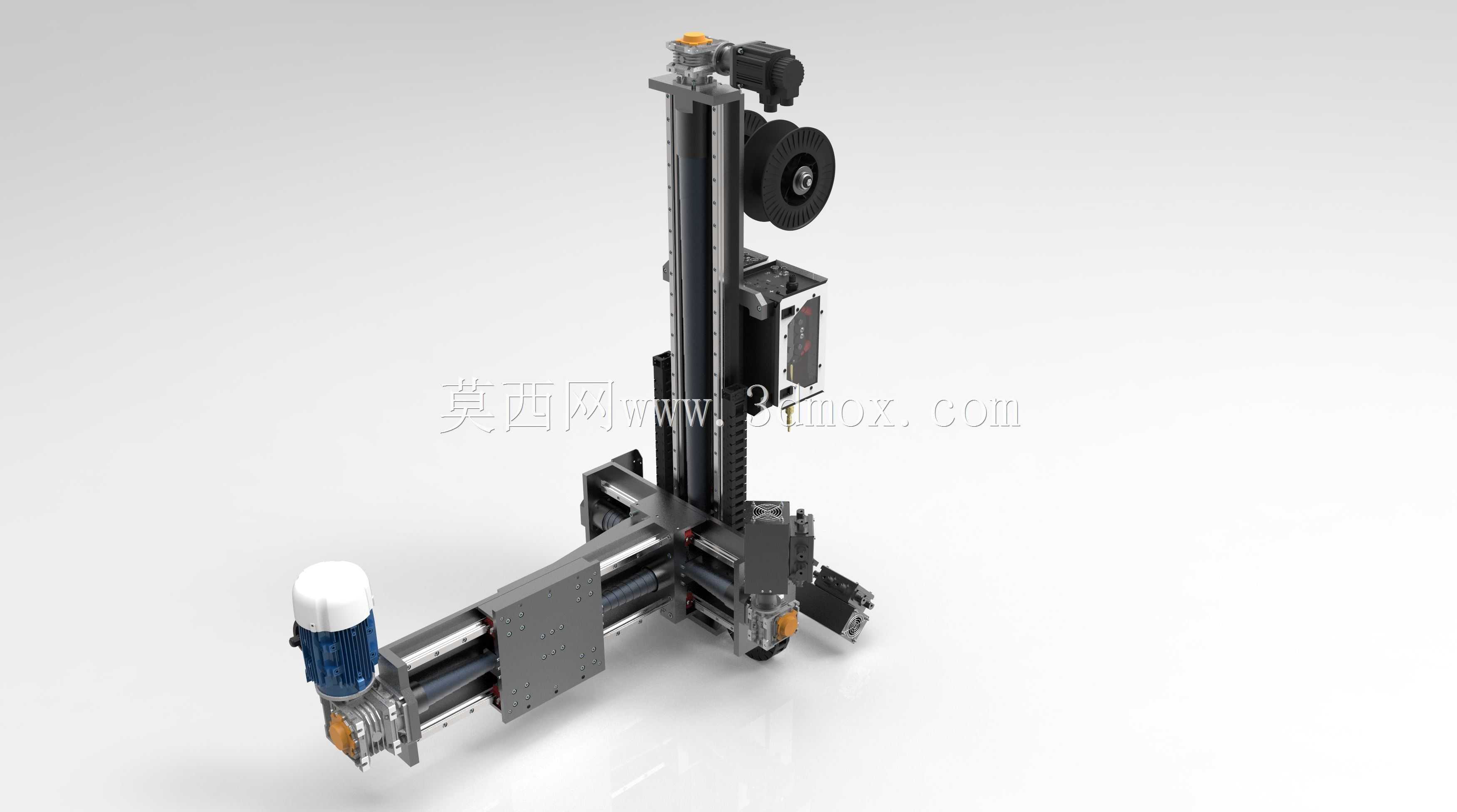

　　从结构布局来看，整套支架采用立式安装的三轴正交运动架构，Z轴采用竖直布置的直线导轨搭配同步带传动模组，承担焊枪的上下升降走位，模组侧边集成了拖链走线槽，所有伺服电机的动力线、编码器线以及焊枪的控制线缆、送丝管路都内置在拖链内，避免运动过程中线缆拉扯剐蹭，提升长期运行的可靠性。X轴水平横向布置在Z轴滑座上，采用丝杠传动结构，承担焊枪的横向进给走位，传动精度更高，能保证焊缝轨迹的横向走位误差控制在焊接工艺允许的范围内。Y轴纵向布置在X轴滑台前端，负责焊枪的前后进深调节，适配不同装夹位置的工件焊接需求。

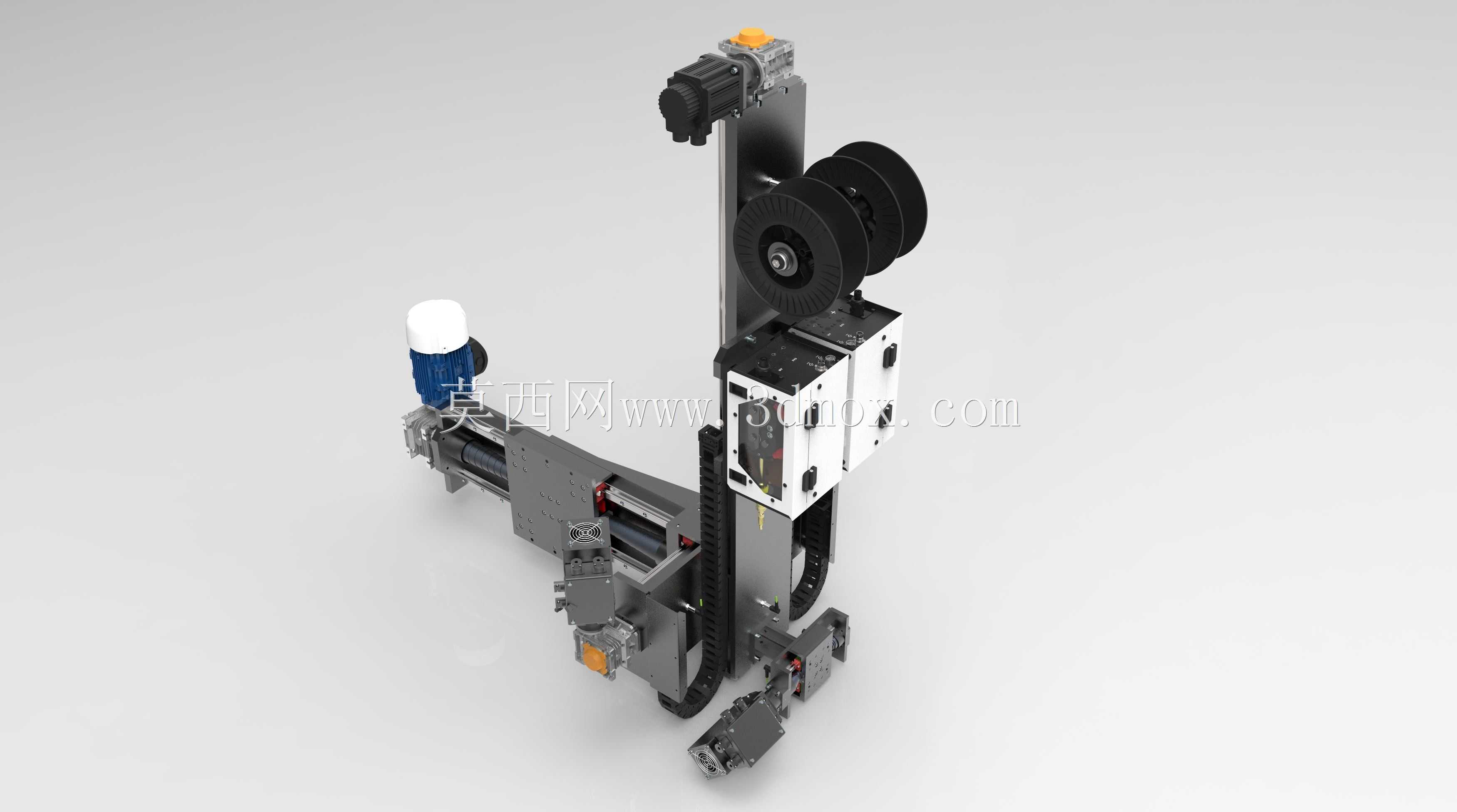

　　驱动端全部采用伺服电机作为动力源，每个运动轴的电机都配套了对应的安装支座与联轴器，和传动模组直连，没有多余的传动间隙，能实现不同焊接速度下的平稳走位，低速焊接时不会出现爬行抖动，避免焊缝出现焊瘤、虚焊等缺陷。在支架的上部集成了送丝机安装位，配套的送丝轮组、导向机构直接固定在Z轴立柱顶端，送丝管路顺着拖链直达前端的焊枪安装座，送丝路径短且固定，不会因为轴组运动导致送丝阻力波动，保证送丝速度稳定，这对气保焊等需要连续送丝的焊接工艺来说尤为重要。

　　焊枪安装端设计了快换式夹持座，可以适配不同规格的焊枪，也能根据工艺需求加装焊枪角度调节板，微调焊枪和工件的夹角，满足不同焊接工艺的角度要求。支架的底部设计了标准化的安装法兰孔位，可以直接固定在焊接工作站的工作台面上，也能搭配变位机使用，扩展焊接作业的覆盖范围。整套机构的运动行程设计充分考虑了常规中小工件的焊接尺寸范围，Z轴行程可以覆盖不同高度工件的上下焊缝焊接，X轴行程能满足长度在数百毫米范围内的直缝焊接需求，Y轴进深调节可以适配不同装夹深度的工位，安装时只需要保证底座的水平度，校准三个轴的运动正交精度，就能快速投入使用。

　　在结构设计阶段，就充分考虑了焊接作业的恶劣工况，所有运动模组的导轨、丝杠都配备了防尘防护盖板，避免焊接飞溅、打磨粉尘进入传动副造成磨损，电机外壳也做了对应的防飞溅遮挡，减少焊渣粘附在电机散热片上影响散热。走线拖链采用封闭式耐温拖链，能耐受焊接过程中的高温飞溅烘烤，不会轻易老化破损。整套支架的刚性经过校核，在满行程快速走位、焊枪接触工件施焊的过程中，不会出现明显的结构形变，保证焊枪的走位精度稳定，长期使用也不会因为结构变形导致焊缝轨迹偏移。

　　实际应用中，这套支架既可以单独搭配焊接电源、工装夹具组成简易的自动焊接工位，用来焊接小型五金件的规则焊缝，也可以作为焊接机器人的外部扩展轴，补充机器人的作业范围，完成长直焊缝的焊接作业。相比多关节焊接机器人，这种三轴正交结构的焊接支架成本更低，编程更简单，针对规则焊缝的焊接效率更高，维护难度也更小，非常适合批量大、焊缝轨迹规则的焊接生产场景，车间的普通设备维护人员经过简单培训就能完成日常的保养、易损件更换工作，不需要专门的机器人运维人员，能有效降低生产端的设备使用成本。
