立式单轴焊接工装设备结构设计

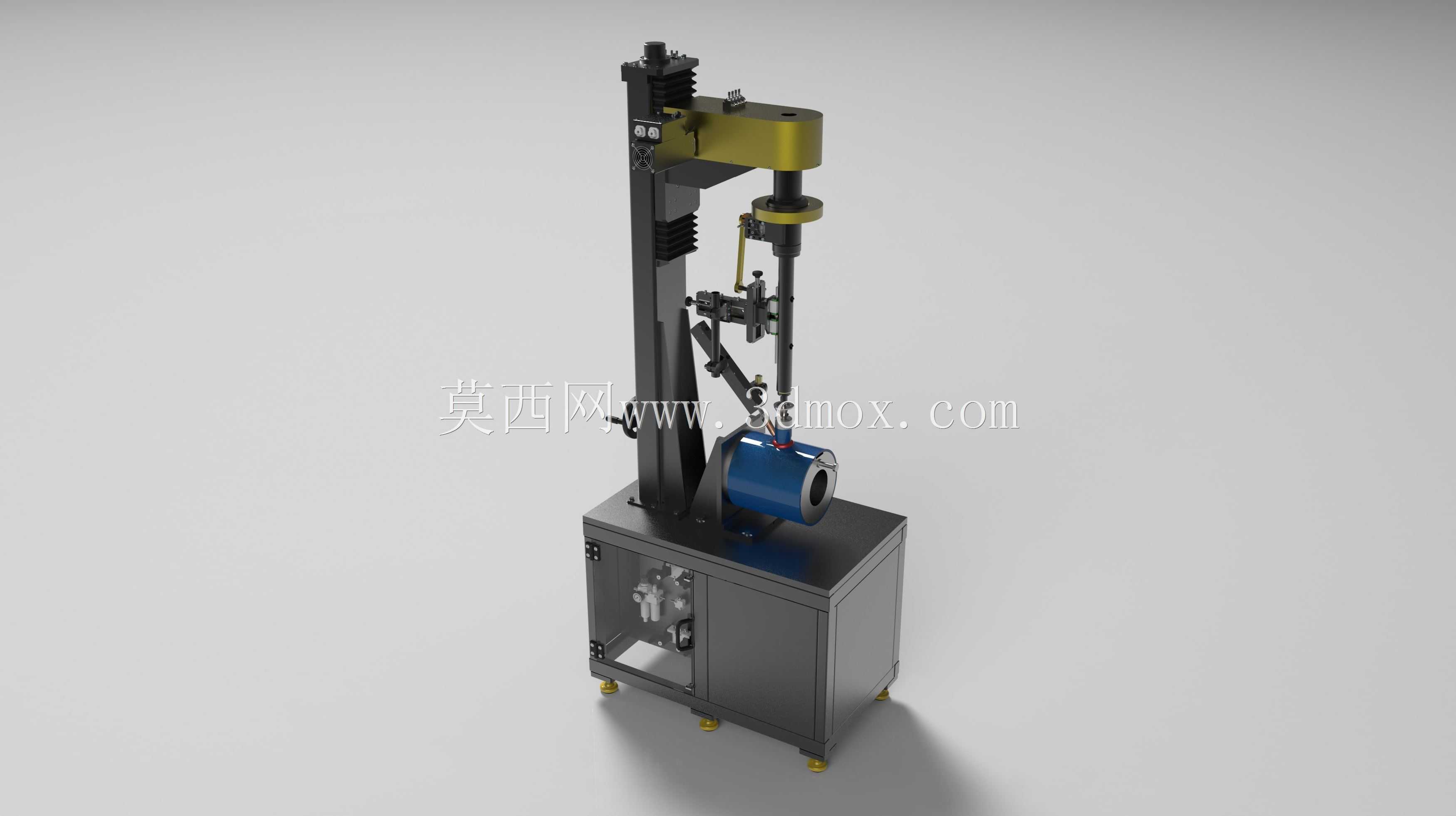

　　这套立式结构的焊接作业工装，主要面向中小型回转类筒状工件的环缝、直缝焊接工序做配套定位使用，在五金加工、小型压力容器配件、电机筒壳、管道接头类零件的批量焊接生产场景中适配性较强。区别于卧式焊接工装的横向装夹逻辑，该设备采用立式立柱承载的布局形式，将工件的装夹定位轴线沿竖直方向设置，能有效规避卧式装夹下长筒类工件因自重产生的径向挠度变形，减少焊接过程中工件偏移带来的焊缝错边、焊穿等质量问题。设备底部采用一体式方管焊接柜体作为承载基座，柜体框架采用4040mm标准方管拼焊，底部配置可调式防滑支撑脚，可在安装时调整整体水平度，抵消车间地面不平整带来的设备倾斜问题，基座内部预留了气动元件、电气控制模块的安装空间，外部覆盖可拆卸钣金门板，

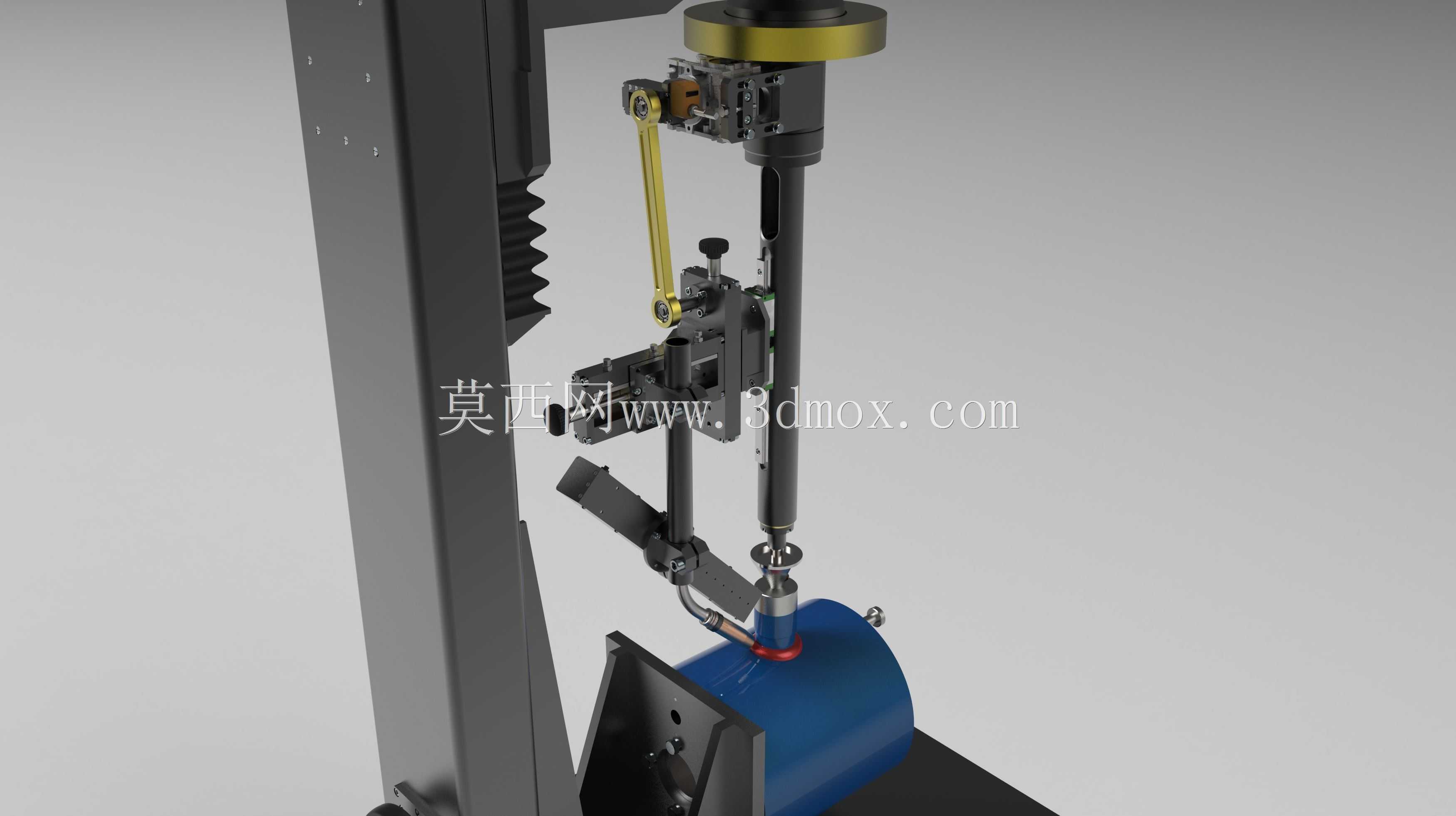

　　方便后期维护检修时快速拆装，不需要整体拆解设备框架。立柱部分采用直线导轨搭配滑动拖板的升降结构，拖板的升降行程可根据待加工工件的高度范围做适配调整，导轨侧方配置了阻尼缓冲结构，避免升降过程中拖板出现窜动、卡顿，保证焊枪位置调节的顺滑度。顶部的悬臂结构采用可回转式连接设计，能根据焊缝位置调整悬臂的水平伸出长度与回转角度，悬臂末端搭载的焊枪夹持机构具备多自由度调节能力，可分别沿X/Y/Z三个轴做微调，同时支持焊枪角度的俯仰、回转调整，能适配不同坡口形式的焊接作业需求，不管是对接焊缝还是角接焊缝，都能快速调整到最优的焊枪作业姿态。工件定位部分采用下部回转支撑座搭配上部压紧顶针的结构，

　　下部支撑座可根据待焊接筒件的内孔或外圆尺寸更换对应的定位套，适配直径范围在80mm-200mm之间的筒状工件，上部顶针采用弹性压头结构，下压过程中具备一定的缓冲行程，避免刚性压紧对工件端面造成压伤，同时能保证工件装夹后的同轴度误差控制在0.1mm以内，满足焊接工序的定位精度要求。整套设备的设计过程中，优先考虑了焊接作业的实际工况需求：所有靠近焊接区域的结构件都做了防焊渣飞溅的防护处理，导轨表面加装了不锈钢防护拖链，避免焊渣溅入导轨滑道造成磨损；电气线路、气动管路全部沿立柱内部空腔走线，外部仅预留作业端的连接接头，减少线路暴露在焊接弧光、焊渣环境下的老化速度。从安装边界来看，设备整体占地尺寸约为800mm700mm，

　　总高度约1800mm，不需要做专门的地基固定，直接放置在平整的车间地面上调整好水平度即可投入使用，对生产场地的适配性较强，既可以搭配自动焊接电源实现半自动环缝焊接作业，也可以作为手工焊接的精准定位工装使用，减少工人手持工件对位的劳动强度，提升焊接工序的一致性与加工效率。在结构细节处理上，压紧机构的力臂做了加强筋设计，避免长时间大压力压紧下出现力臂变形；回转支撑座的转轴采用密封轴承结构，能有效阻挡焊接粉尘进入轴承内部，延长转动部件的使用寿命；所有钣金外罩的边角都做了倒圆角处理，避免操作人员上下料时被尖锐边角划伤，符合车间作业的安全设计要求。
