筒体环缝自动埋弧焊接工作站结构设计

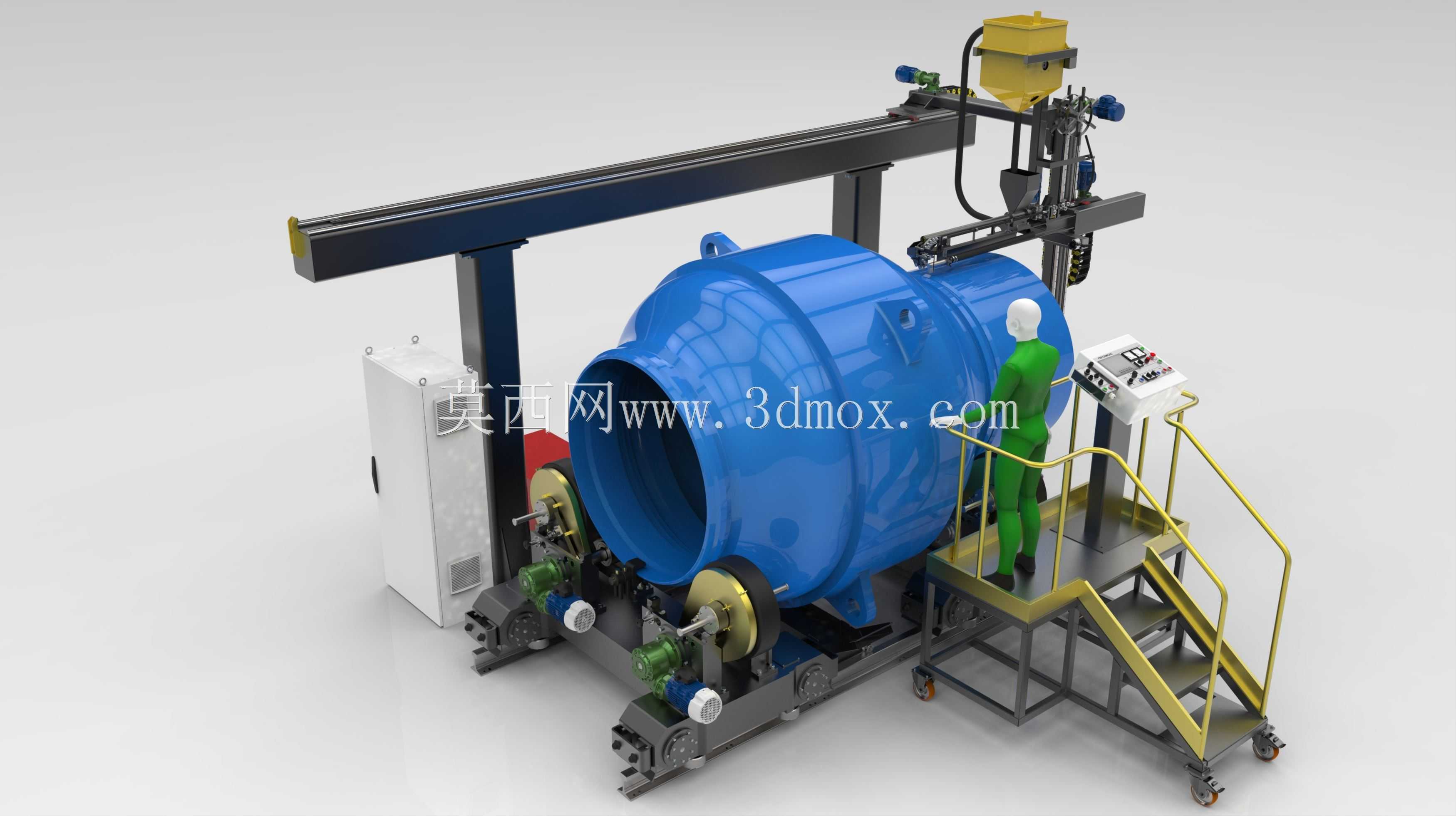

　　这套焊接设备主要面向大直径回转筒体类工件的环缝自动埋弧焊接作业场景，常见于压力容器、管道预制、大型搅拌罐体、冶金回转筒类零件的生产加工环节，适配壁厚8mm到60mm的碳钢、低合金钢结构筒体的外环缝、纵缝自动焊接需求，相比传统人工埋弧作业，能有效降低焊工劳动强度，稳定焊接熔深与焊缝成型质量，减少焊接缺陷返修率。整套设备采用龙门架跨装布局，底部配置双组主动滚轮架与从动随动滚轮组，滚轮采用聚氨酯包胶材质，避免划伤筒体母材表面，滚轮架的中心距可通过底部滑轨手动调节，适配直径800mm到3200mm范围的筒体装夹，单组滚轮架额定承载重量可达12吨，满足中大型筒体的承重需求。滚轮驱动采用伺服电机搭配蜗轮蜗杆减速机，可实现筒体周向转速0.

　　1r/min到1.5r/min的无级调速，匹配不同壁厚、不同焊接参数下的焊接线速度要求，速度波动控制在±2%以内，保证环缝焊接过程的线速度稳定，避免出现焊缝堆高不均、烧穿或未焊透的问题。上部的焊接操作机采用十字滑台结构，横向臂行程可达4米，竖向滑台行程1.8米，可覆盖不同长度、不同直径筒体的焊缝位置对位需求，滑台移动采用齿轮齿条传动，搭配直线导轨导向，移动重复定位精度控制在±0.3mm以内，焊枪位置调整到位后可通过气动锁止机构固定滑台位置，避免焊接过程中出现滑台窜动影响焊缝轨迹。焊枪机构配备焊剂自动回收与输送系统，顶部的黄色料仓为焊剂储料斗，容量为50L，可连续供给2小时以上的焊接作业焊剂需求，焊剂回收采用负压吸料方式，

　　将未熔化的焊剂从焊缝位置回收过滤后重新送入储料斗循环使用，减少焊剂浪费，同时避免焊剂散落堆积在筒体表面影响滚轮转动。设备右侧配置带安全护栏的操作平台，平台高度1.2米，搭配带脚轮的移动斜梯，方便操作人员近距离观察焊接状态、调整焊枪角度与焊丝伸出长度，平台护栏高度1.1米，符合车间作业安全防护要求，操作平台上设置本地操作盒，集成滚轮转速调节、滑台移动控制、焊接启停、焊剂输送开关等操作按钮，同时配置急停按钮，出现异常情况可快速切断设备运行动力。整套设备的电控柜布置在龙门架左侧，内置PLC控制单元、伺服驱动器、焊接电源接口，可实现焊接参数的预设与存储，针对不同规格的筒体工件可提前保存焊接电流、电压、焊接速度、焊剂供给量等参数，

　　换产时直接调用即可，减少参数调试时间。设计过程中重点考虑了设备的安装边界要求，整套设备的地面安装占地尺寸为长6.5米、宽4.2米，地面需要做150mm厚的混凝土地坪，预埋地脚螺栓固定滚轮架与龙门架的底部安装座，保证设备运行过程中的稳定性，避免重载筒体转动时出现设备晃动。焊接操作机的横向臂伸出后，末端下挠度控制在2mm以内，保证长行程下的焊枪位置精度，焊枪角度调节机构可实现±45度的角度调整，适配不同坡口形式的焊接需求，无论是V型坡口、U型坡口还是窄间隙坡口都能调整到合适的焊枪倾角，保证焊缝熔合质量。设备还配置了焊缝跟踪机构的安装预留位，后续可加装激光焊缝跟踪传感器，实现焊枪位置的实时自动调整，抵消筒体圆度误差、装夹偏心带来的焊缝轨迹偏移，进一步提升焊接自动化率，减少人工干预频次。在管线布置上，所有焊接电缆、控制线缆、气路管线都采用拖链收纳布置，随滑台移动时不会出现管线拉扯、磨损的问题，延长管线使用寿命，同时避免管线杂乱带来的安全隐患。
