镂空机械怀表式复古计时装置结构设计

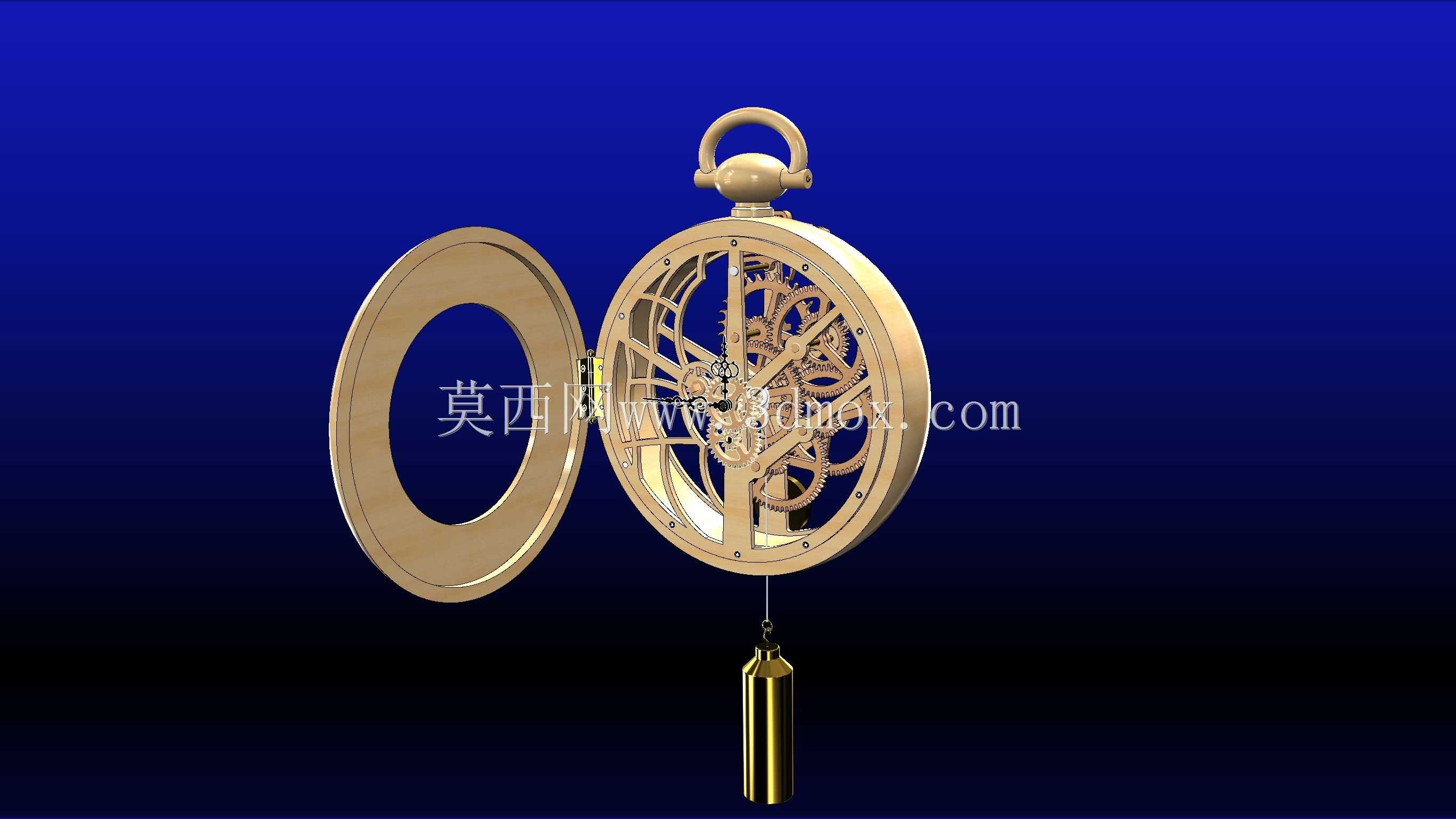

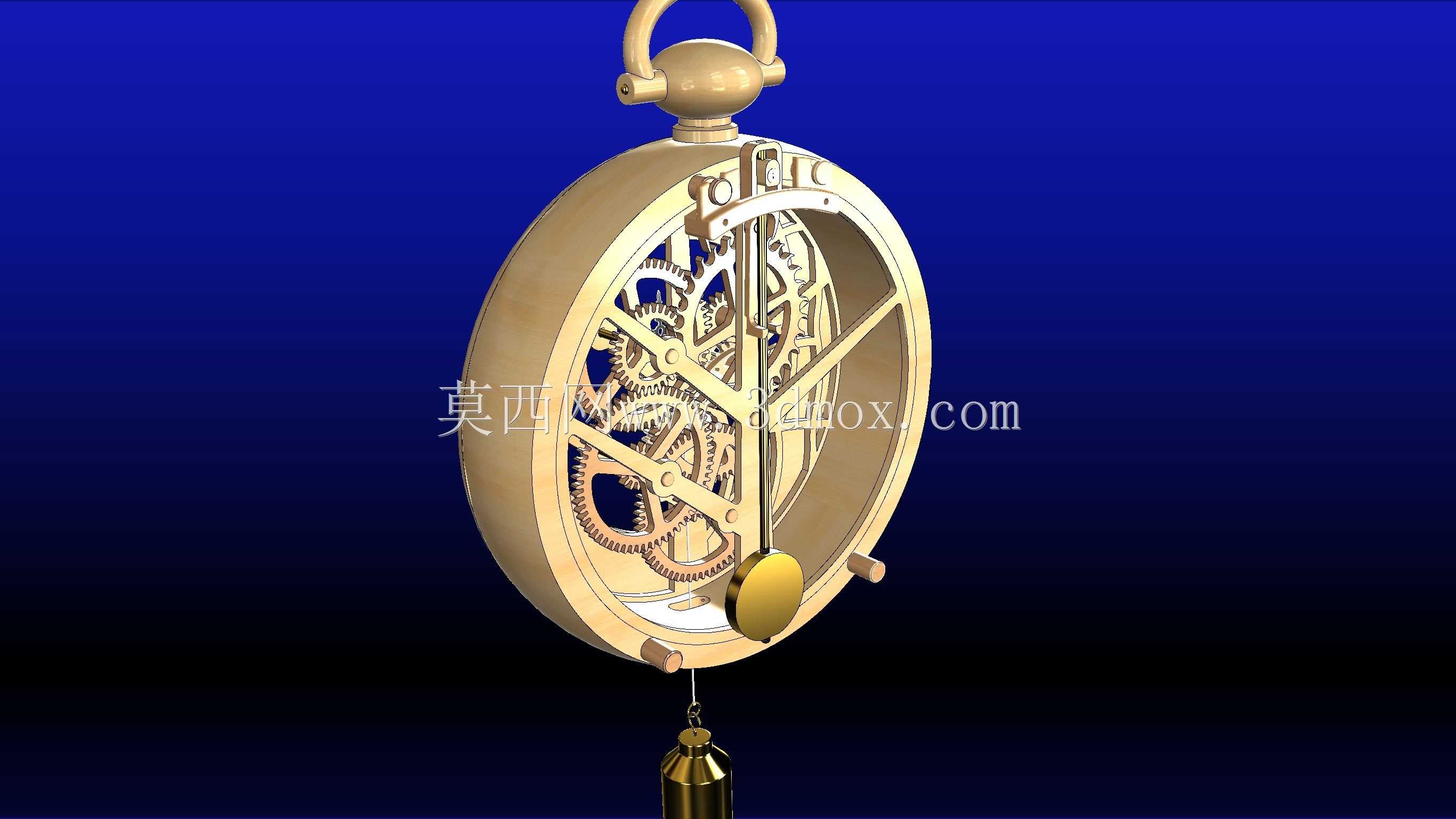

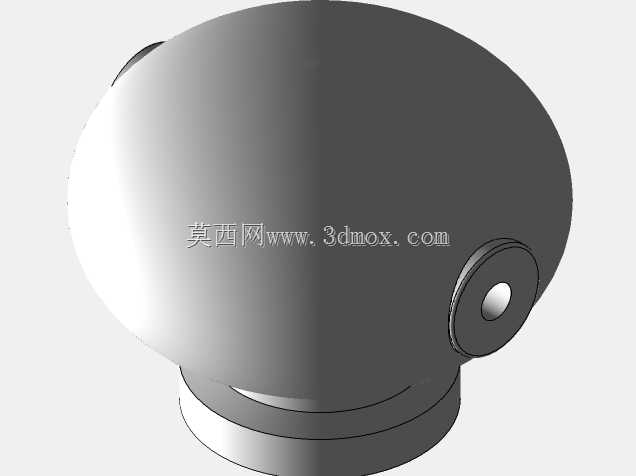

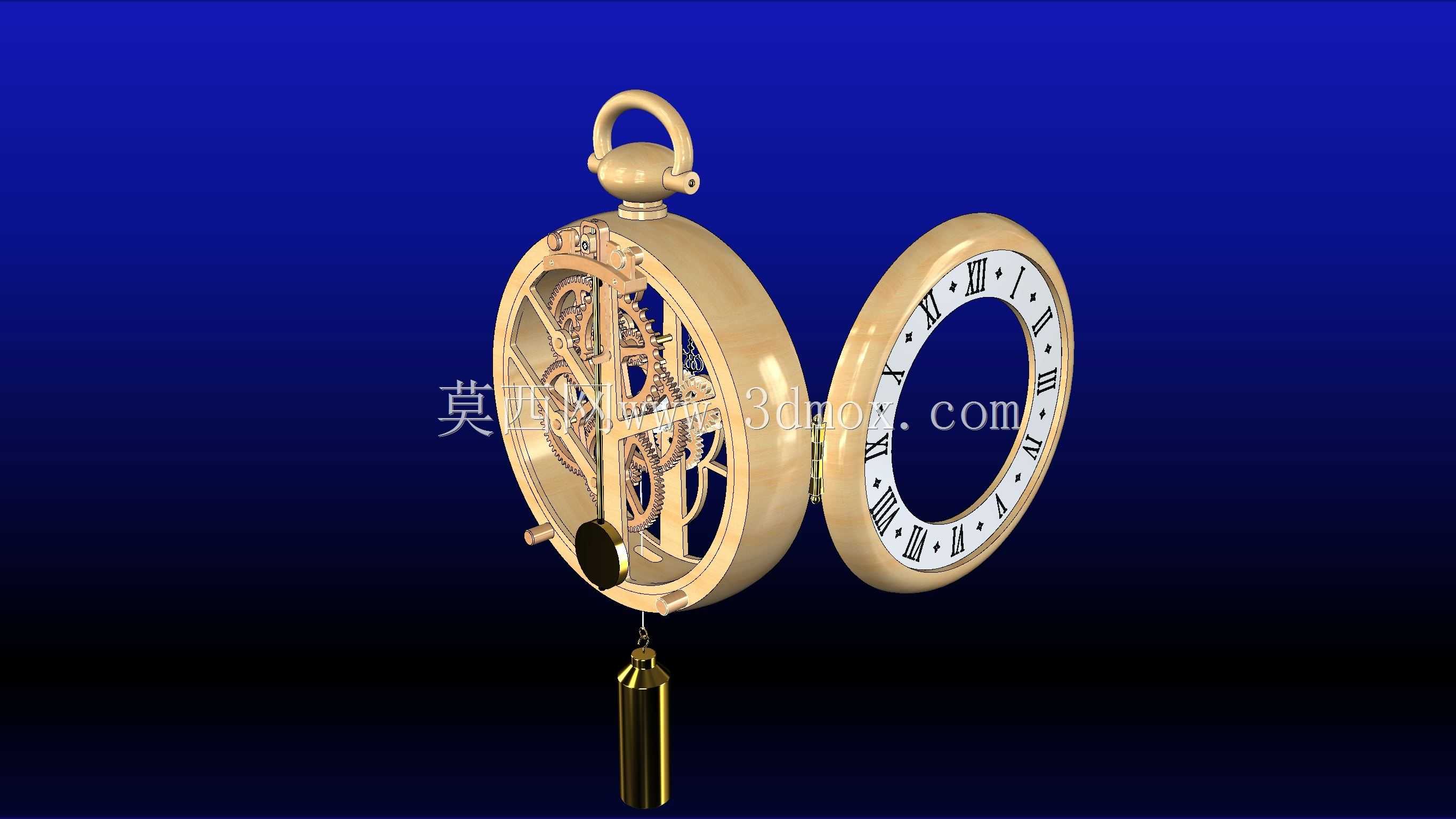

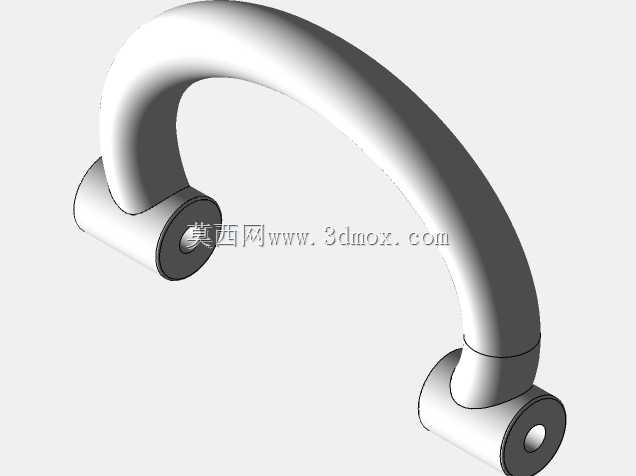

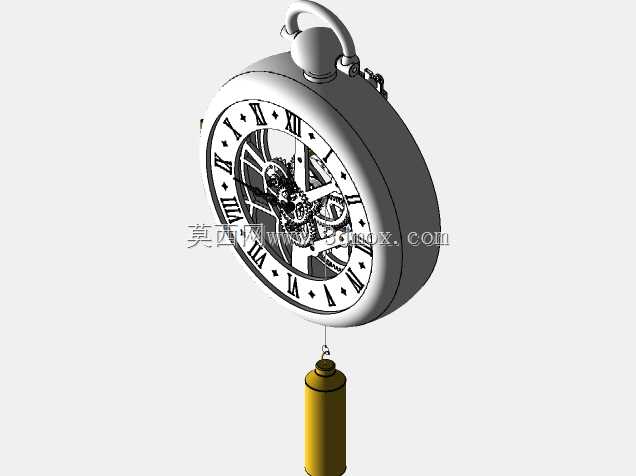

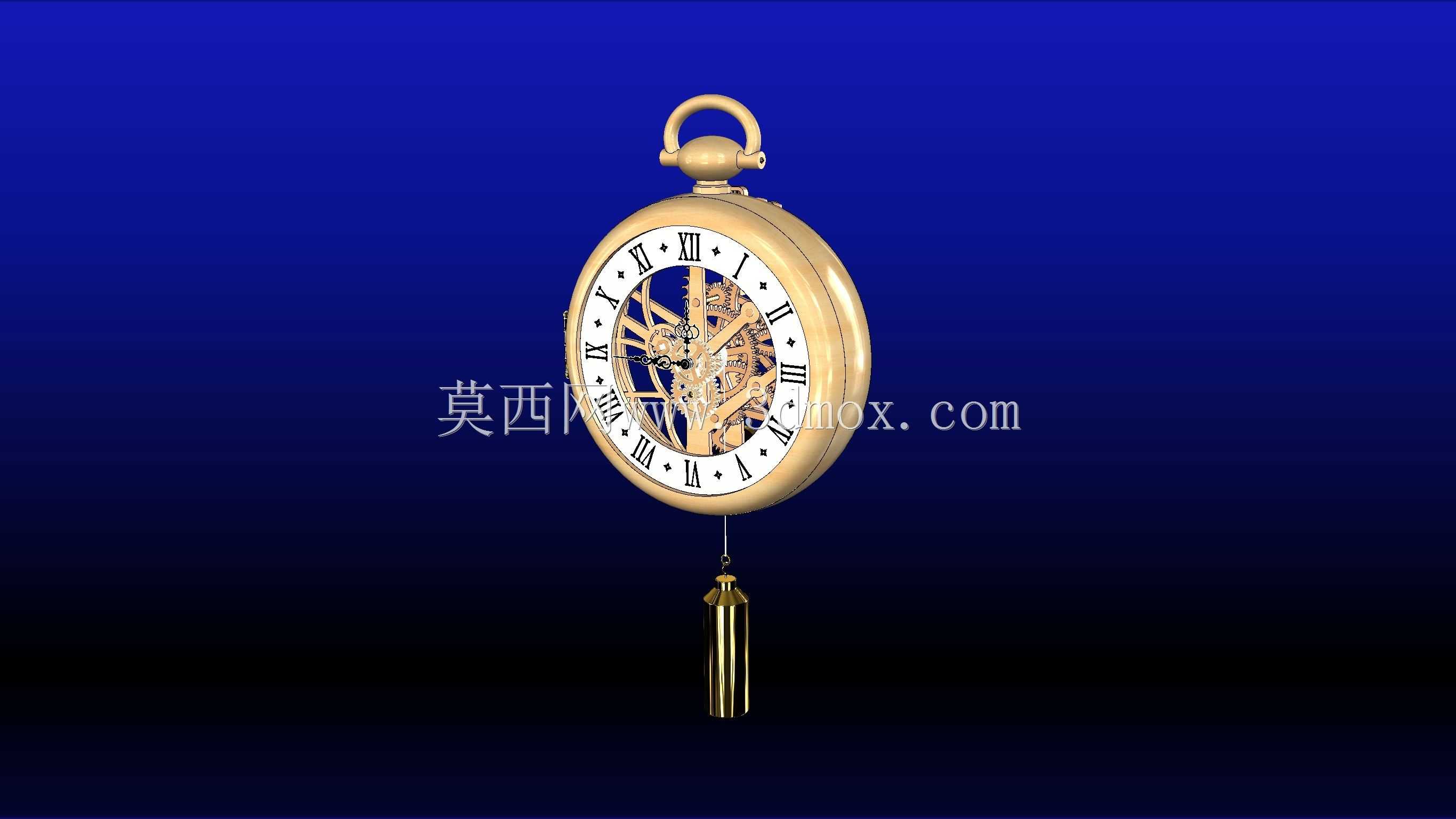

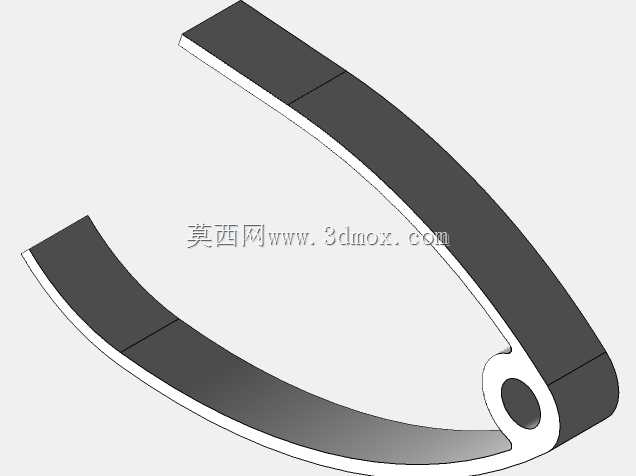

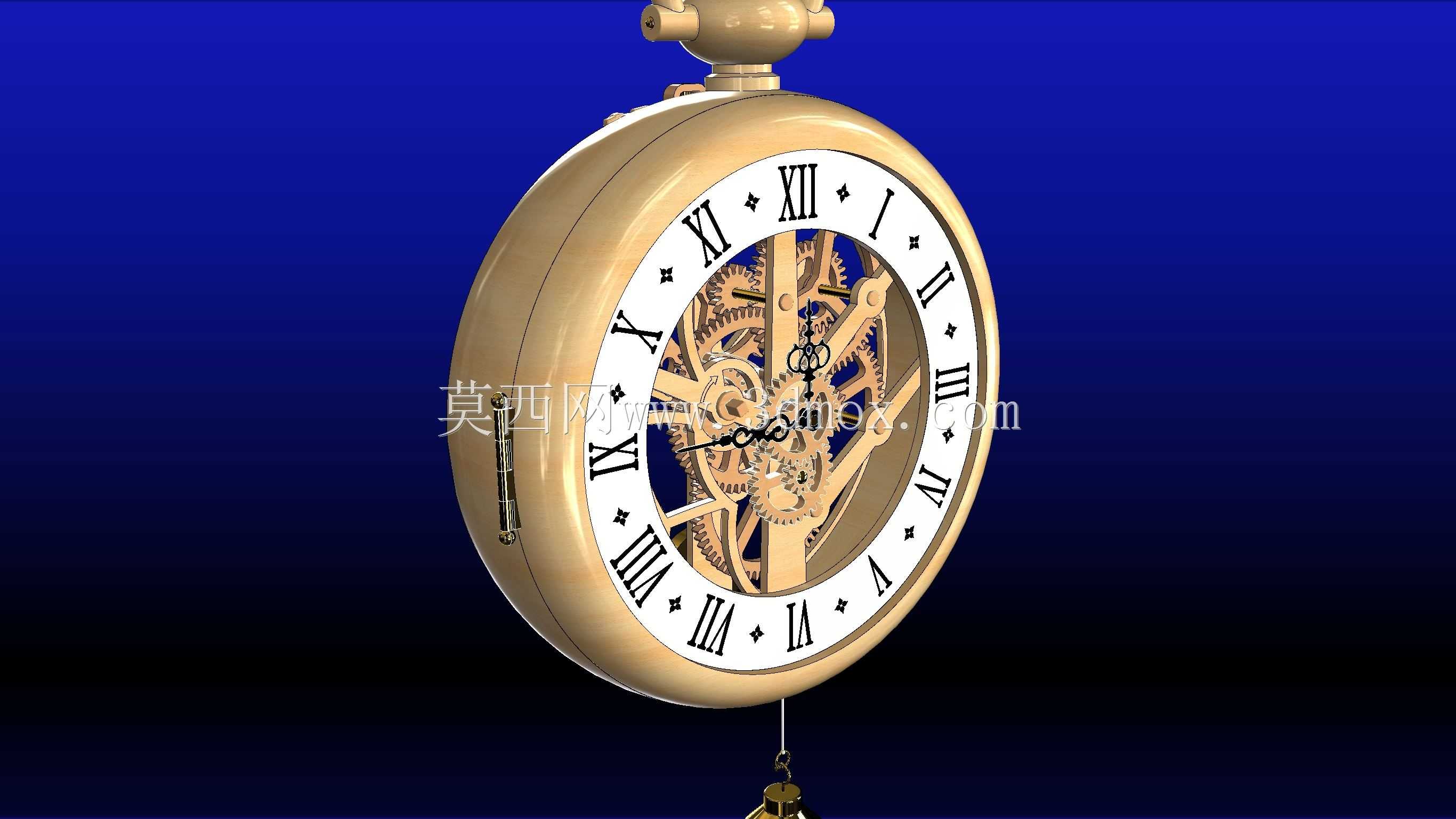

　　这款复古计时装置采用经典怀表外形架构，整体以圆形壳体作为核心承载结构，表壳边缘做圆弧过渡处理，既避免尖锐棱角带来的装配划伤风险，也契合复古计时产品的圆润视觉特质。顶部设置的吊环结构采用一体化铰接设计，可搭配挂链实现随身佩戴，铰接位置预留0.15mm的转动间隙，保证吊环可在180度范围内灵活转动，不会出现卡滞或过度松旷的问题。

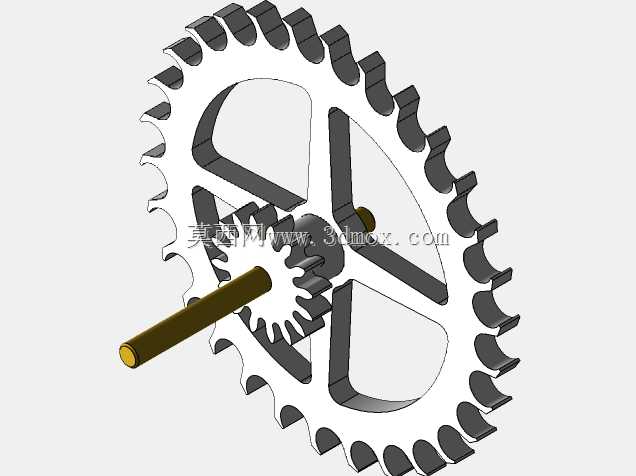

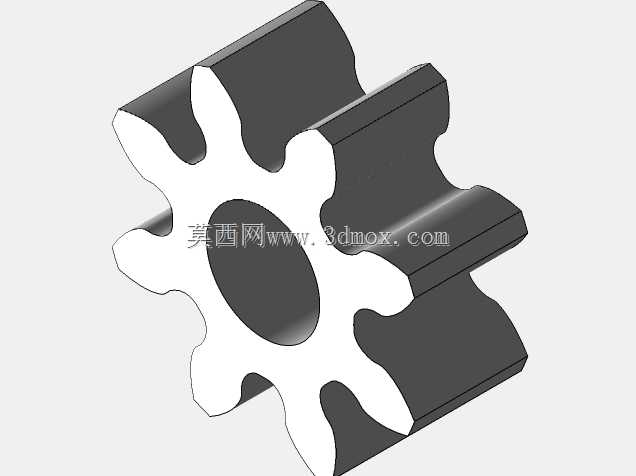

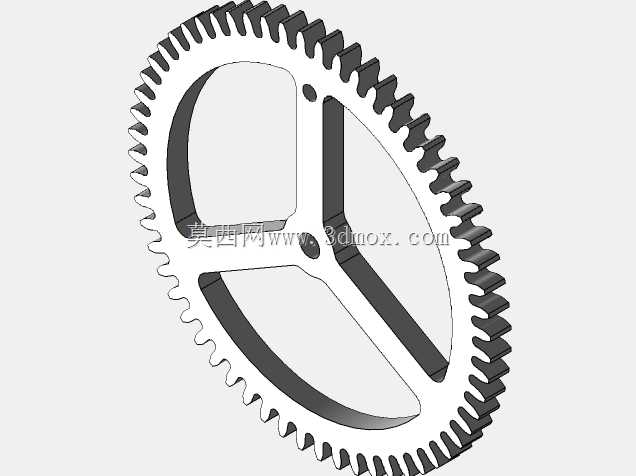

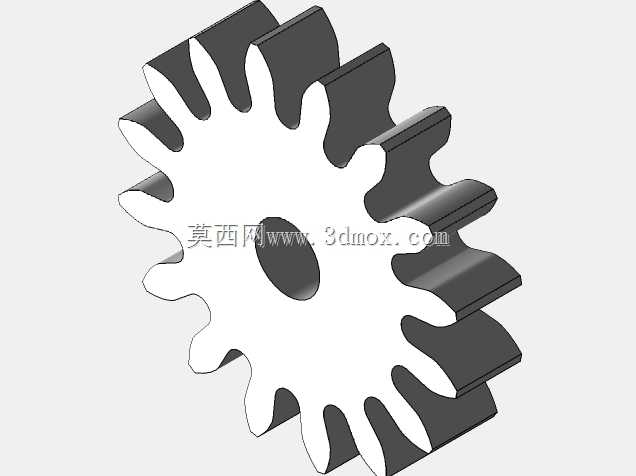

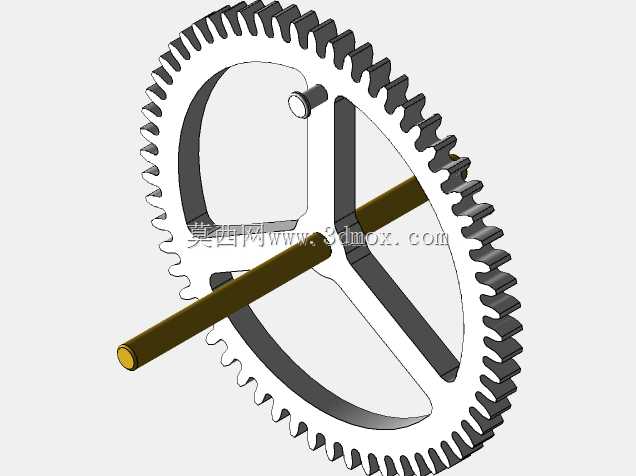

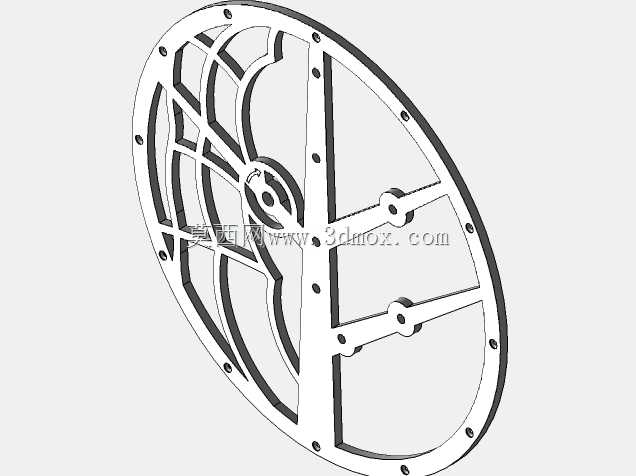

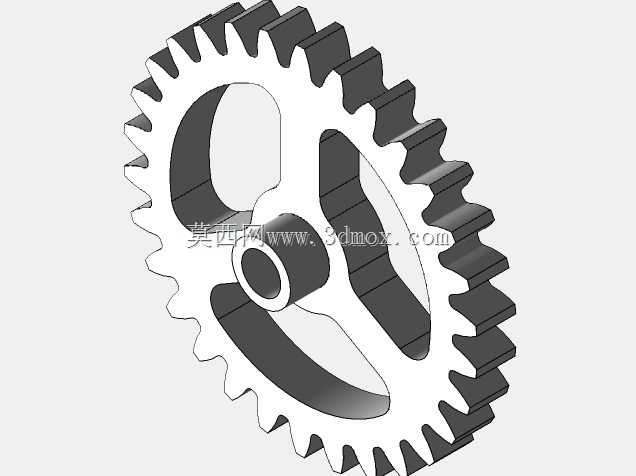

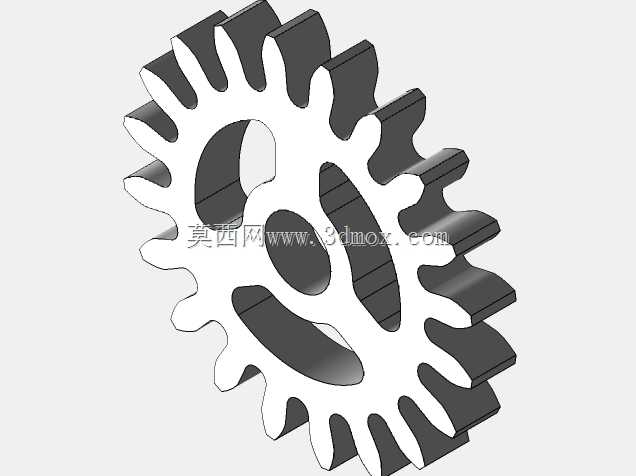

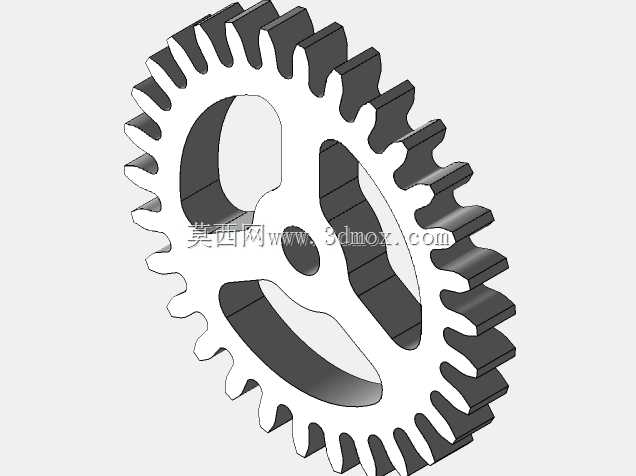

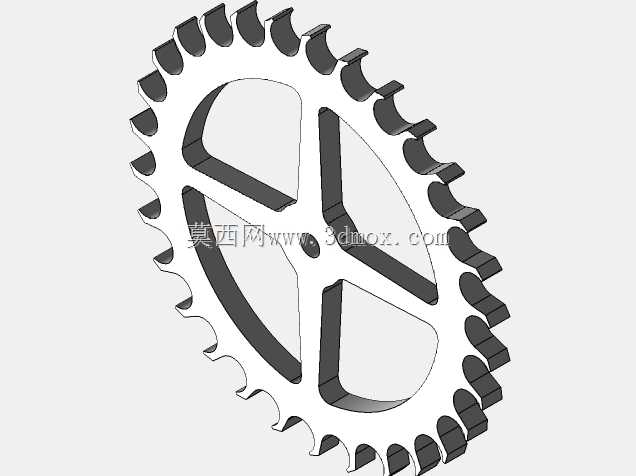

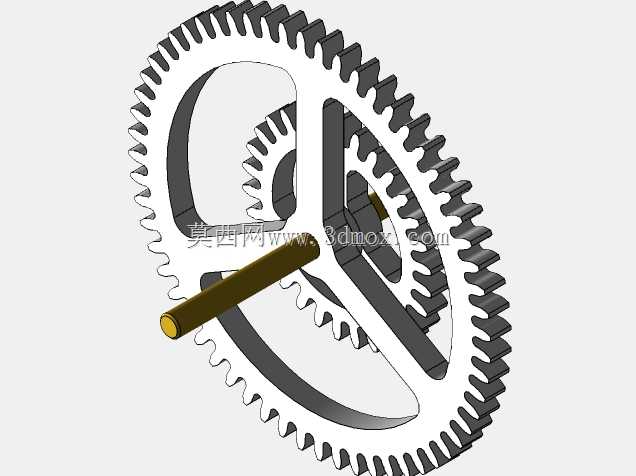

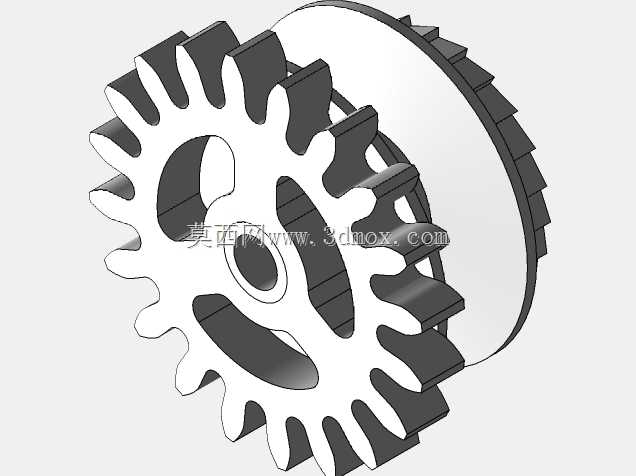

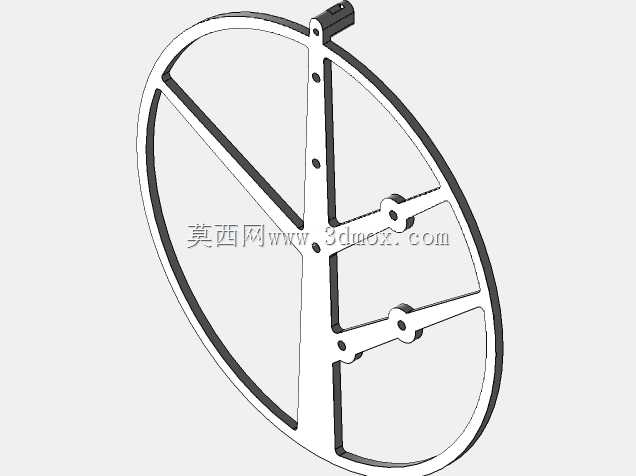

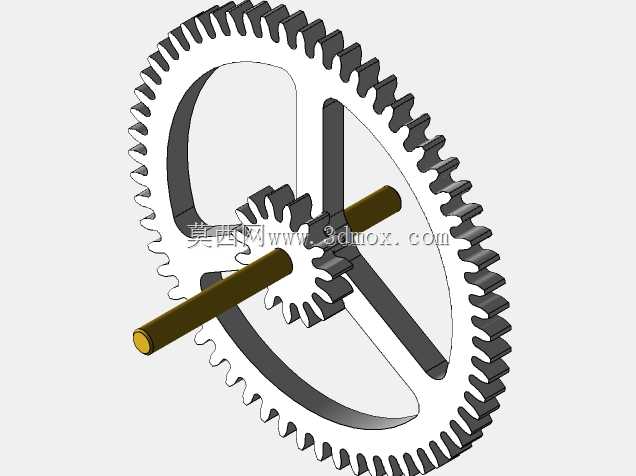

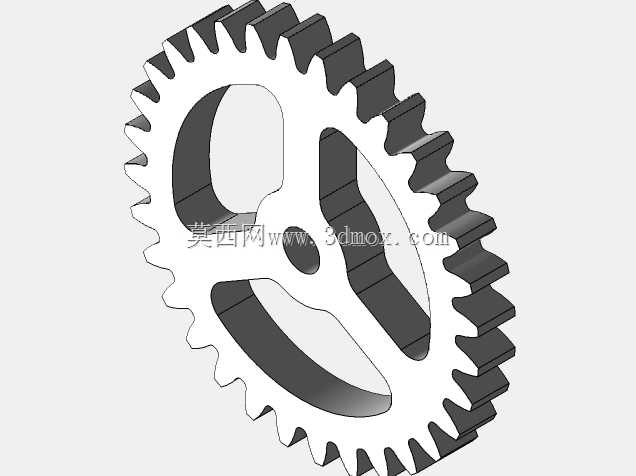

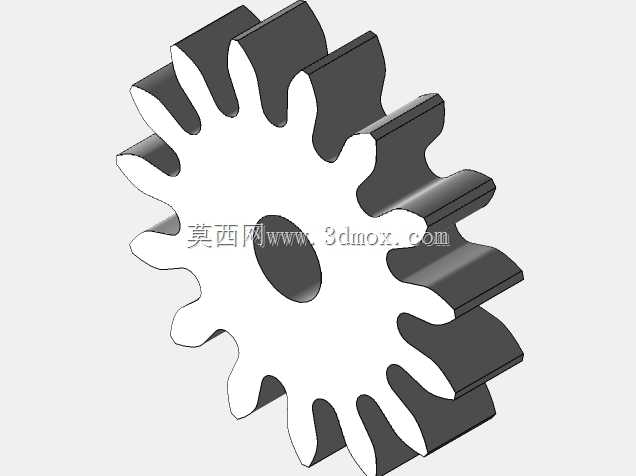

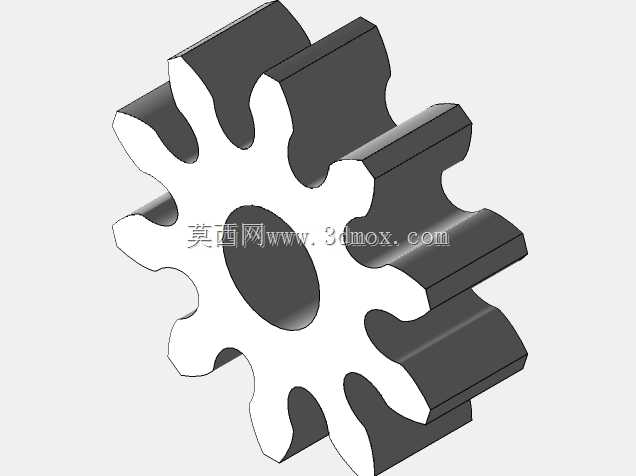

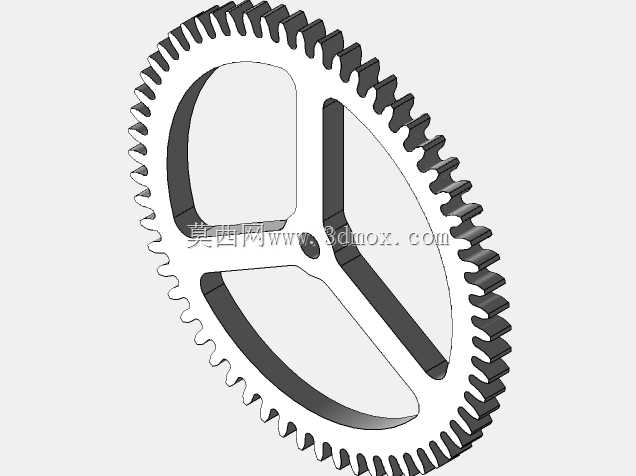

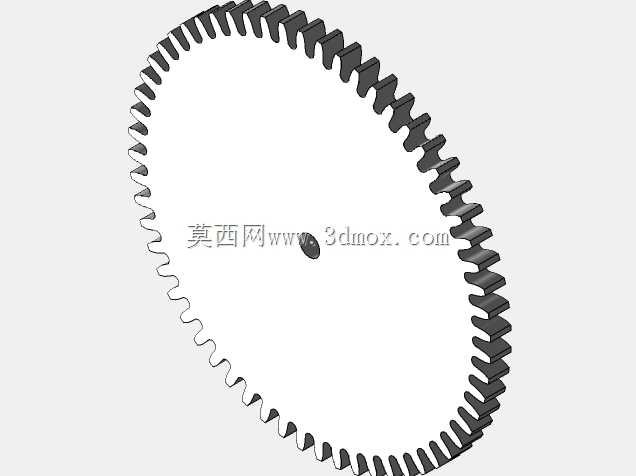

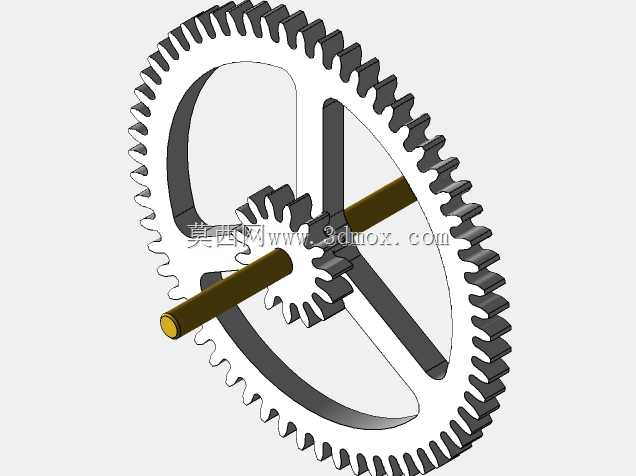

　　从核心传动结构来看，装置采用全镂空夹板设计，所有齿轮传动组件完全外露，既展现机械结构的精密质感，也便于日常观察机芯运行状态。传动链路采用常规机械钟表的二轮、三轮、秒轮、擒纵轮层级排布，每个齿轮的模数经过精准匹配，齿形采用渐开线设计，保证传动过程中啮合平稳，降低运行噪音。夹板上的固定桩位置经过反复调校，每个轮系的轴向间隙控制在0.02-0.05mm区间，既避免齿轮轴向窜动影响走时精度，也不会因间隙过小导致轮系转动卡滞。

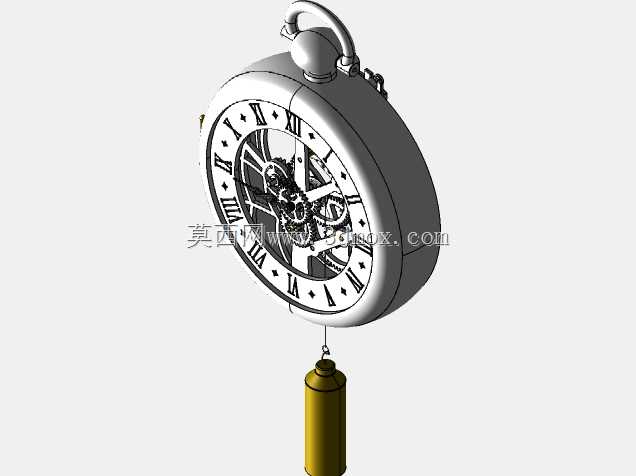

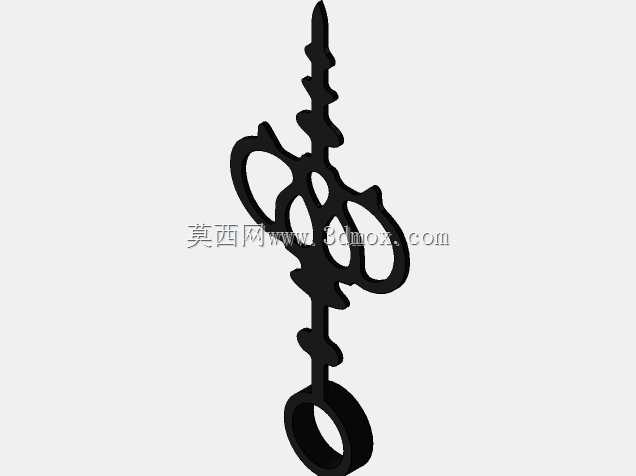

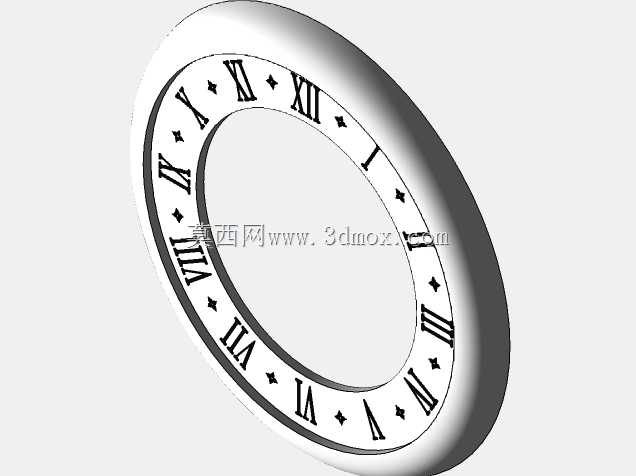

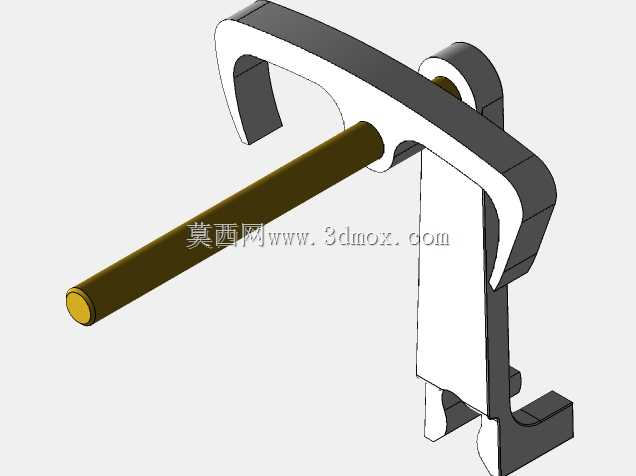

　　表盘部分采用罗马数字刻度标识，刻度采用蚀刻填漆工艺制作，标识清晰且长期使用不会出现磨损脱落问题。时分秒指针采用镂空轻量化设计，在保证结构强度的前提下尽可能降低指针重量，减少轮系的驱动负载，提升走时稳定性。指针与轮轴的配合采用过盈压装结构，压装深度控制在0.8mm，保证指针安装牢固，不会因日常晃动出现指针偏移或脱落的情况。表侧设置的调时柄头采用防滑纹理设计，柄头与内部调时机构的连接采用拉档结构，拔出柄头时可实现停秒调时，推回后即可恢复正常走时，档位切换的阻尼感经过调校，操作反馈清晰。

　　从实际应用场景来看，这类结构既可以作为复古风格的随身计时工具使用，也可将核心机芯结构拆解后作为机械教学的演示模型，帮助学习者直观理解齿轮传动、擒纵机构的运行原理。在文创产品开发领域，该结构也可等比例放大后作为桌面装饰摆件，搭配透明防尘罩即可成为兼具实用性与展示性的工艺陈设。

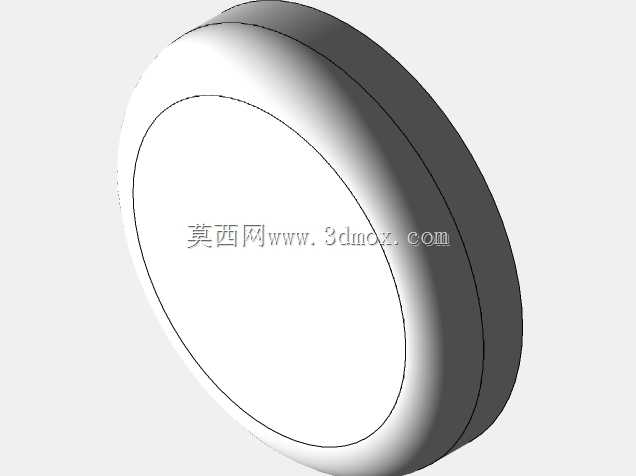

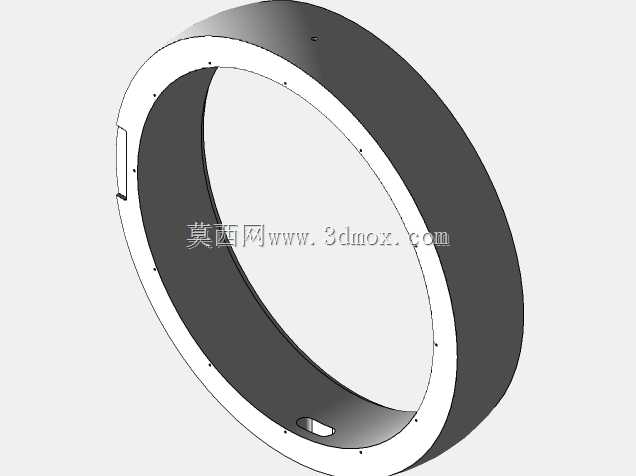

　　设计过程中针对安装边界做了明确限定，整体壳体外径控制在常规怀表的50mm尺寸区间，厚度不超过15mm，可适配市面上通用的怀表挂链、皮套等周边配件。表壳前后盖采用卡扣式连接结构，无需专用工具即可打开，便于后续的机芯维护与清洁。玻璃表蒙采用高透亚克力材质，抗冲击性能优于普通玻璃，日常使用中不易碎裂，表蒙与表壳的配合处设置橡胶密封圈，可阻挡日常使用中的灰尘、水汽进入机芯内部，提升装置的环境适应能力。

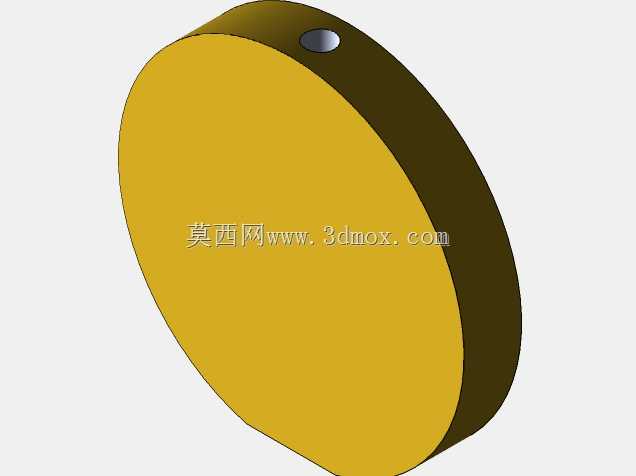

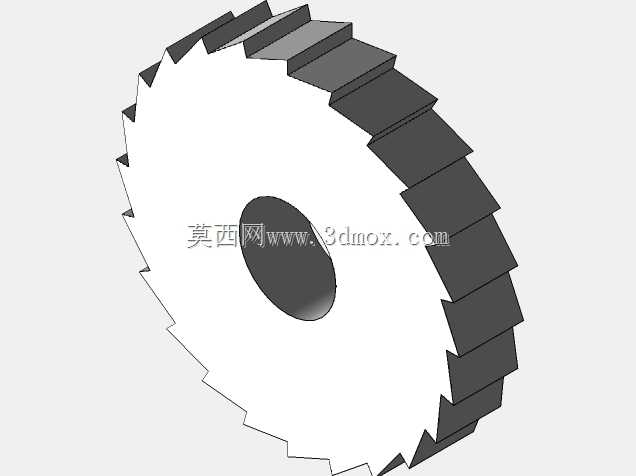

　　在结构细节处理上，所有齿轮的轴尖都做了圆弧抛光处理，降低与宝石轴承之间的摩擦系数，减少长期运行的磨损量，延长装置的整体使用寿命。发条盒的力矩输出经过匹配，满条状态下可提供稳定的驱动力输出，保证走时过程中轮系转速平稳，不会出现走时快慢波动过大的问题。擒纵叉与擒纵轮的配合位置经过精准调校，锁值、落角参数都符合机械计时装置的常规设计标准，保证擒纵机构可以稳定完成能量传递与调速功能。
