.41口径边缘发火短弹结构三维建模

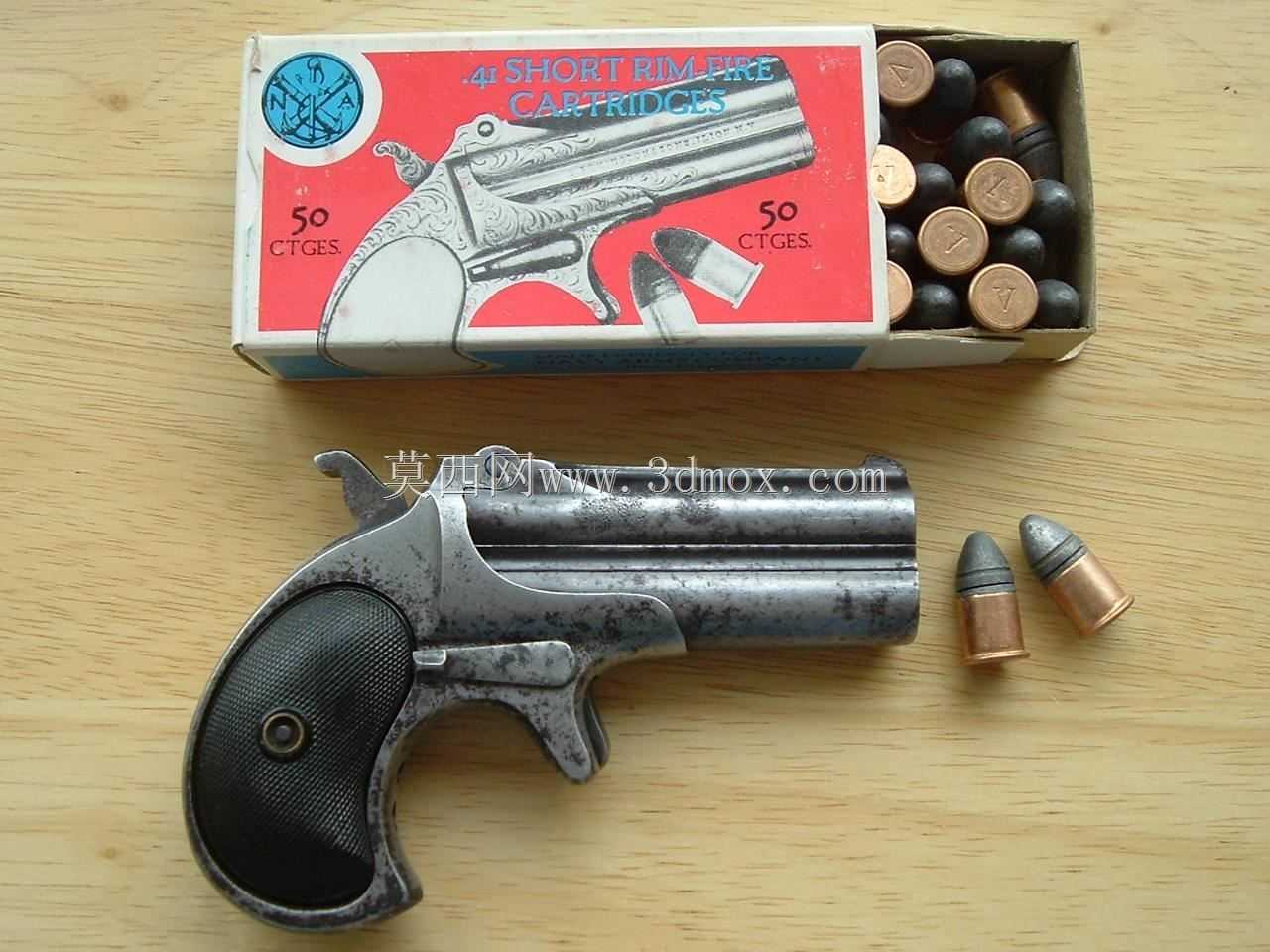

　　本次建模的.41口径边缘发火短弹，是民用轻武器领域适配小型自卫手枪的定装弹药，这类弹药最初为袖珍型德林杰手枪设计，核心应用场景集中在隐蔽携行的近距离自卫场景，相比同口径的长弹种，其整体长度更短，能够适配握把尺寸紧凑的短管枪械，在保证足够停止作用的前提下，尽可能压缩枪械的整体收纳尺寸，满足日常隐蔽携带的使用需求。从结构设计逻辑来看，该弹药采用边缘发火式击发结构，击发药直接填充在弹壳底部的卷边位置，枪械击针撞击弹壳底缘即可完成击发，省去了中央发火弹的独立底火部件，整体结构更加简单，生产装配工序更少，适合小口径民用弹药的批量生产，同时这种结构的弹药底缘直径略大于弹壳筒体直径，在供弹过程中可以依靠底缘完成轴向定位，适配撅把式、

　　非自动装填的小型手枪的供弹结构，不需要额外的弹壳定位槽设计，进一步简化了弹壳的加工流程。弹壳部分采用黄铜材质的拉伸成型结构，整体为直筒型设计，没有瓶形弹壳的斜肩结构，弹壳筒体壁厚从口部到底部逐步增加，口部位置壁厚较薄，方便收口固定弹头，底部位置壁厚更大，能够承受击发瞬间的火药燃气压力，同时底部卷边位置的厚度经过专门设计，既能够保证击针撞击时足够敏感，顺利引燃击发药，又不会因为底缘过薄导致击发时出现裂壳、底缘击穿的问题。弹壳内部的装药空间经过精确计算，匹配该弹药的短尺寸设计，装药量控制在能够推动弹头达到250m/s左右初速的区间，在短枪管内即可完成大部分火药的燃烧，避免短管枪械发射时出现过多的枪口焰和未燃尽火药喷出的问题，

　　提升近距离射击时的使用体验。弹头部分采用圆头平底的铅芯被甲结构，弹头外形为钝圆形，相比尖头弹更短，能够进一步压缩弹药的整体长度，同时钝头弹头在近距离命中目标时的停止作用更好，不会出现过穿透的问题，适合在人口密集区域的自卫场景使用，避免弹头穿透目标后造成附带损伤。弹头被甲采用黄铜材质，内部填充铅芯，弹头与弹壳口部采用过盈压合的方式固定，同时在弹壳口部位置做了一圈紧口凹槽，保证弹头在日常携带、枪械供弹过程中不会出现松动移位的问题，避免因为弹头缩进弹壳导致的膛压异常故障。从尺寸边界来看，该弹药的整体长度控制在20mm以内，弹壳筒体直径为10.4mm，底缘直径为12mm，弹头直径与弹壳口部过盈配合后直径为10.5mm，

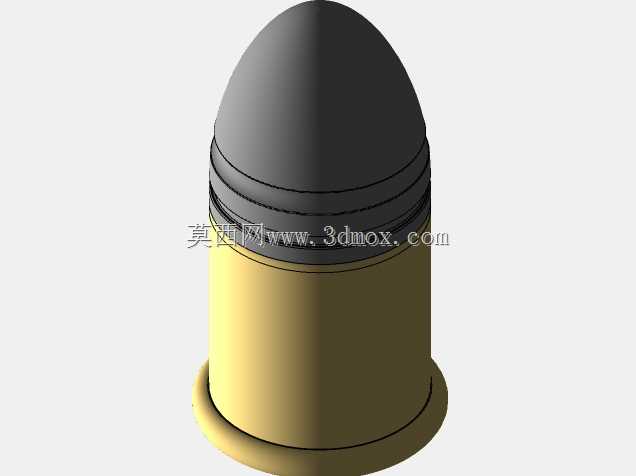

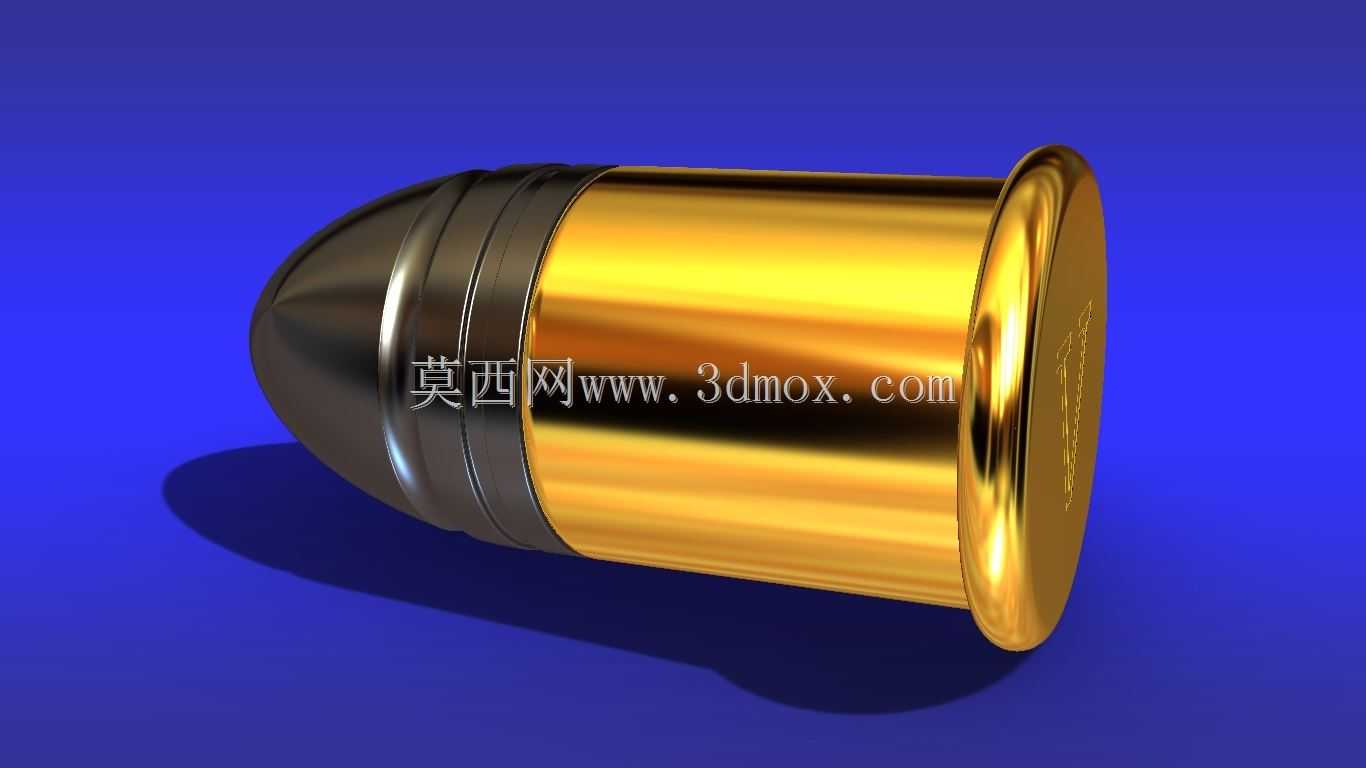

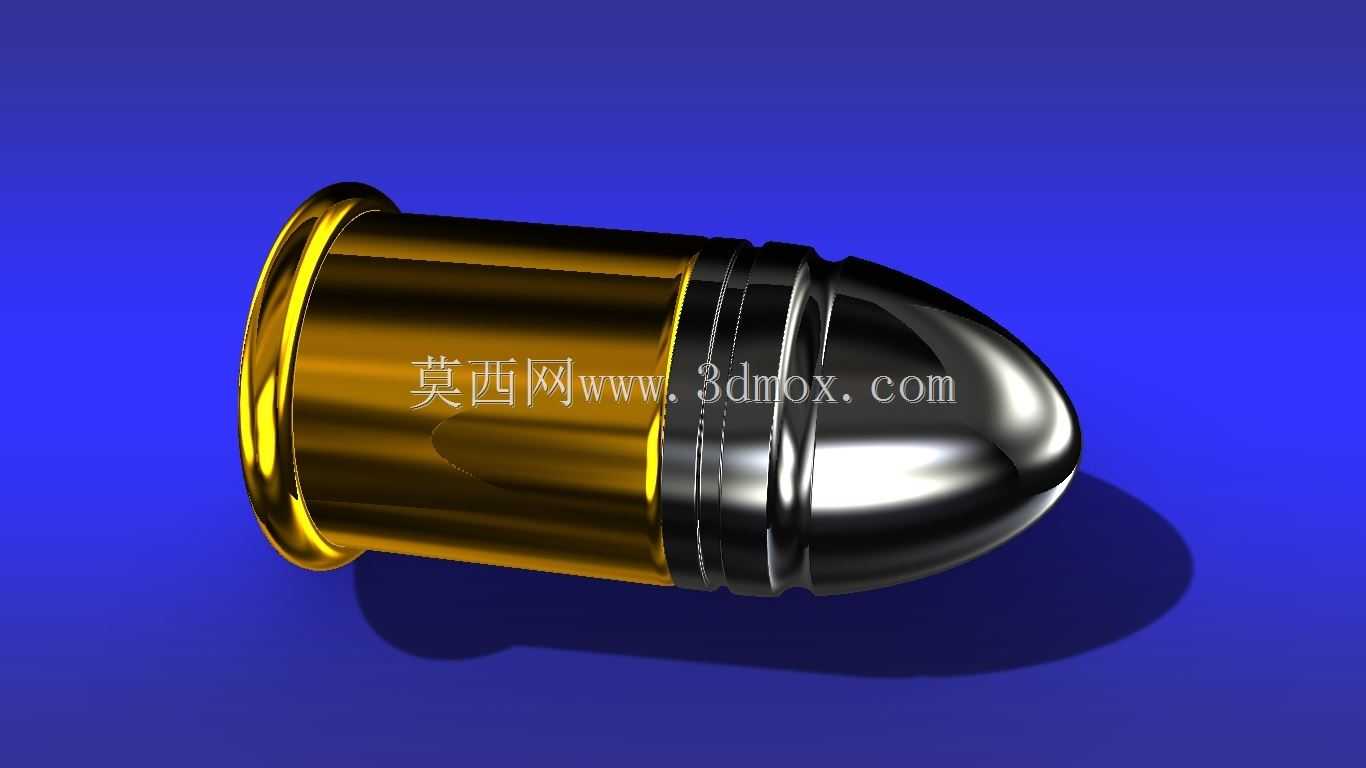

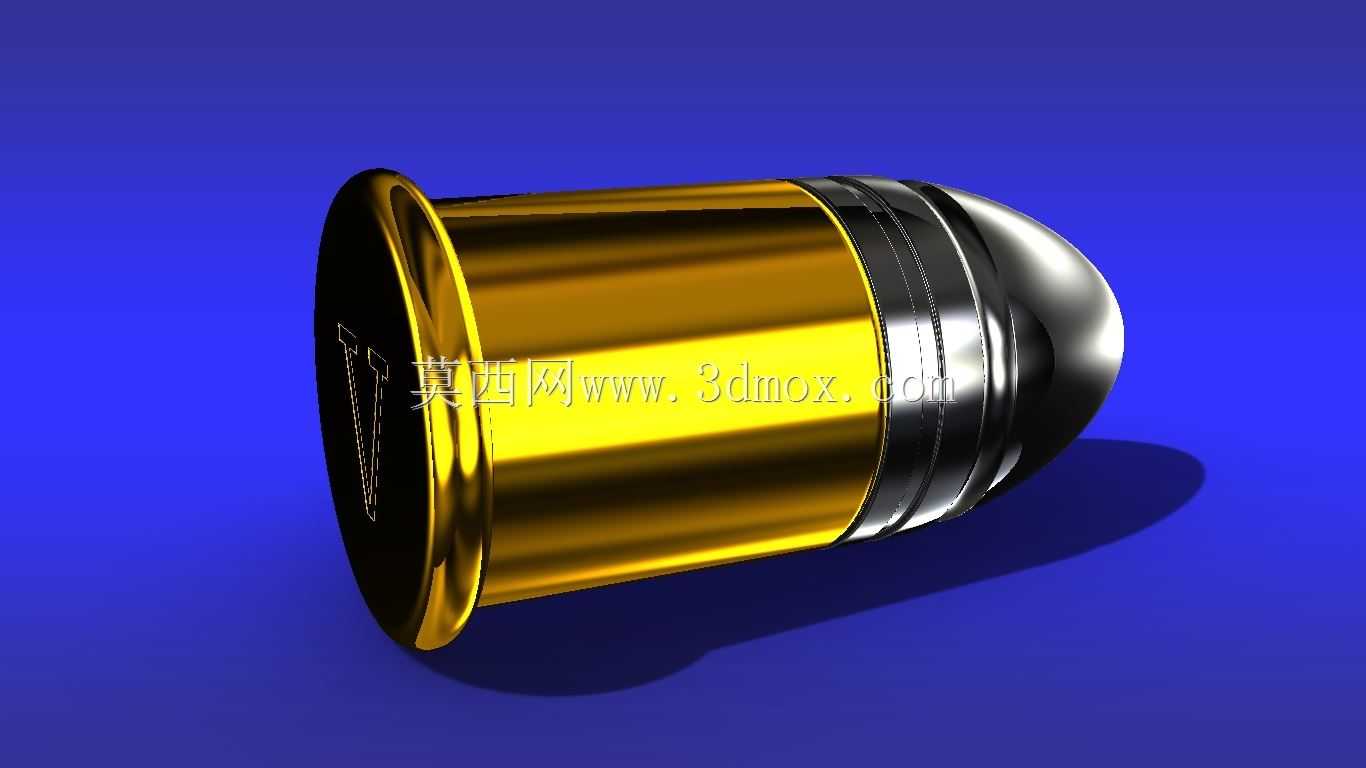

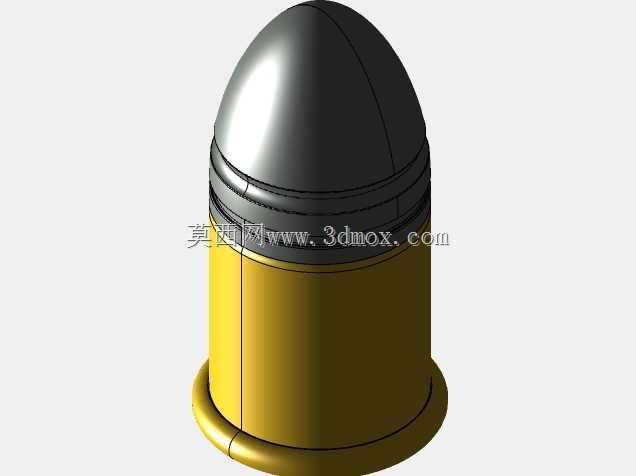

　　所有尺寸公差都控制在0.02mm以内，能够保证在适配的膛线枪管内顺利嵌入膛线，保证弹头的旋转稳定，同时供弹过程中不会因为尺寸偏差出现卡弹、进弹不到位的问题。建模过程中重点还原了弹壳表面的拉伸纹理、弹头与弹壳结合位置的紧口压痕、底缘位置的击发定位平面这些细节特征，弹壳与弹头的金属材质区分明确，黄铜弹壳的金属光泽、镀镍弹头的金属质感都做了对应的材质区分，能够直接用于枪械结构演示、弹药原理教学、虚拟射击场景的素材制作，也可以作为轻武器设计人员进行供弹结构、弹膛结构设计时的尺寸参考模型，在进行小型自卫手枪的弹膛设计时，可以直接参考该模型的外形尺寸进行弹膛内部的型腔设计，验证供弹坡、弹膛与弹药的配合间隙，避免设计过程中出现尺寸不匹配导致的供弹故障。需要注意的是，这类边缘发火弹药的弹壳底部厚度是设计中的关键参数，厚度过大会导致击针撞击力度不足无法击发，厚度过小则会出现击发时底缘开裂、火药燃气泄漏的问题，建模时严格按照实物的壁厚梯度进行了还原，弹壳底部的内凹深度、底缘的圆角尺寸都完全匹配实物参数，能够为相关的结构强度仿真提供准确的模型基础。
