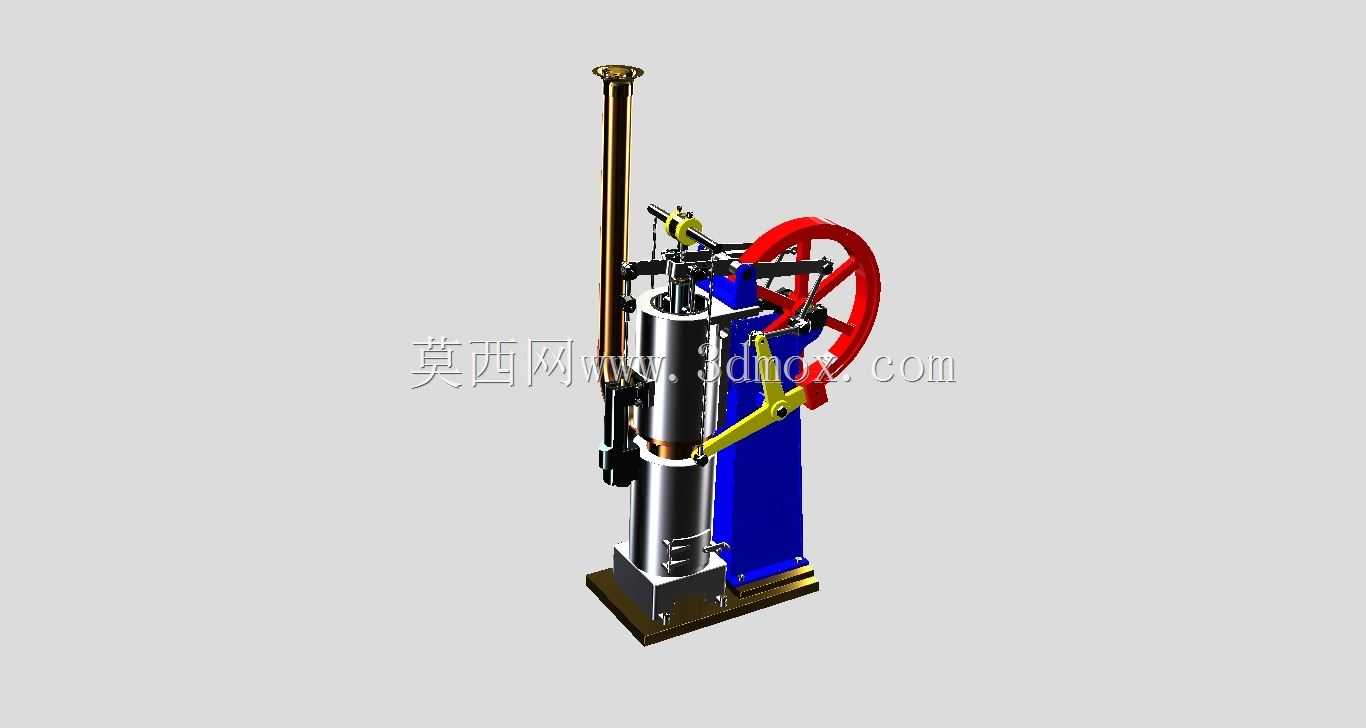

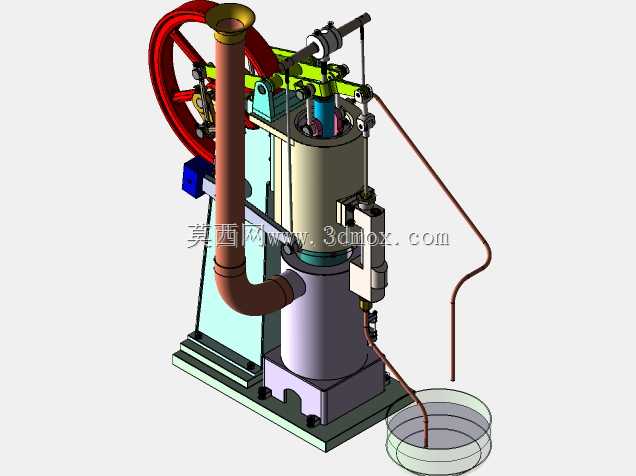

爱立信单缸往复式动力机构三维结构

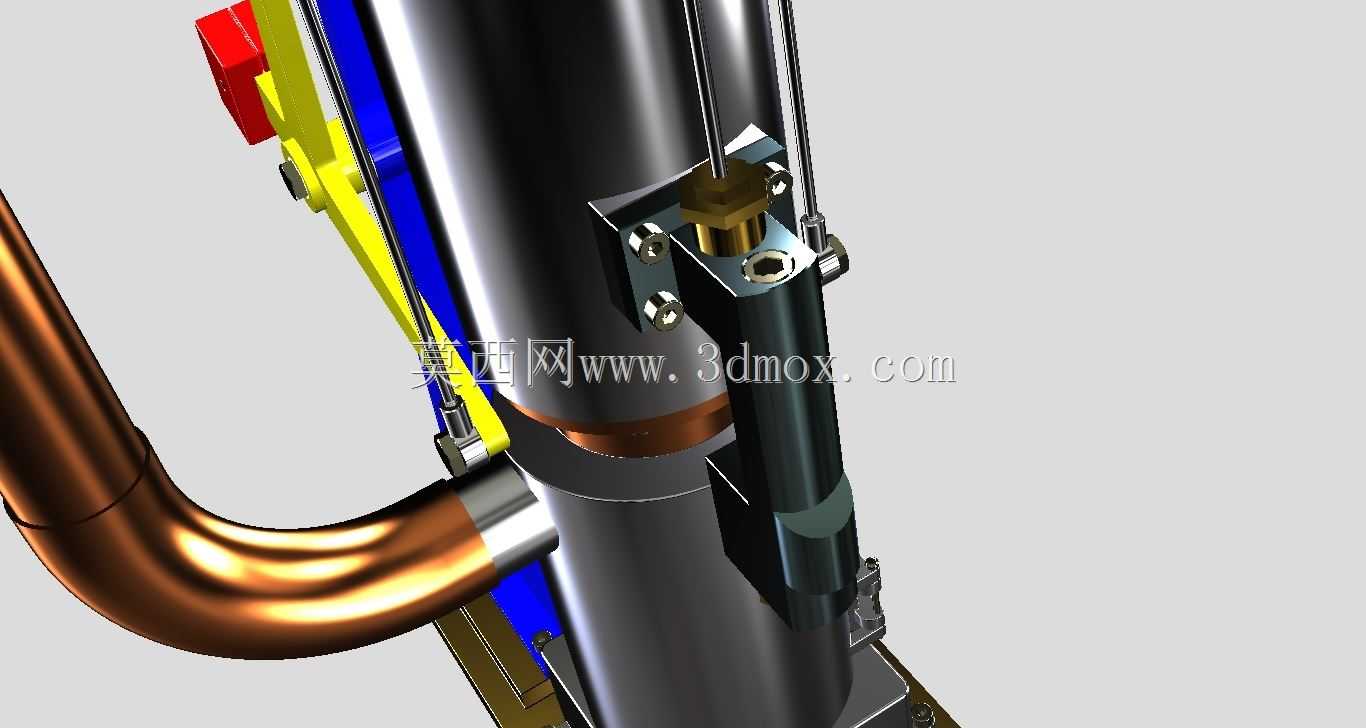

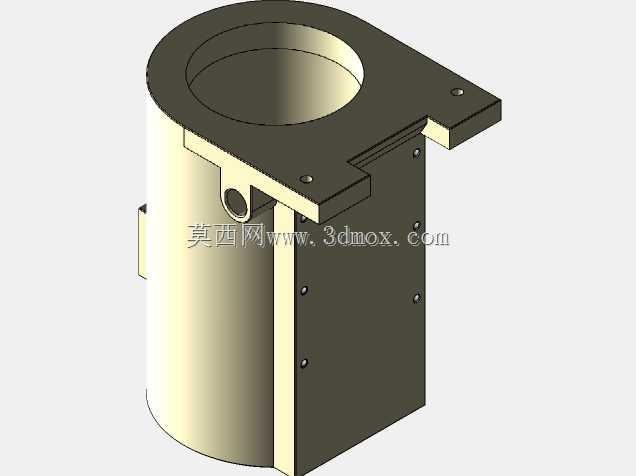

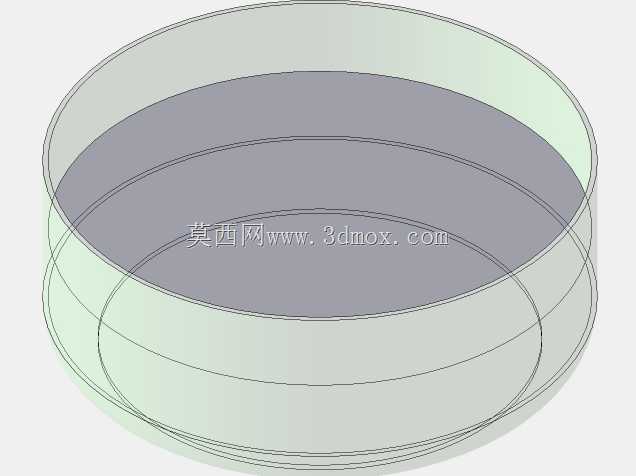

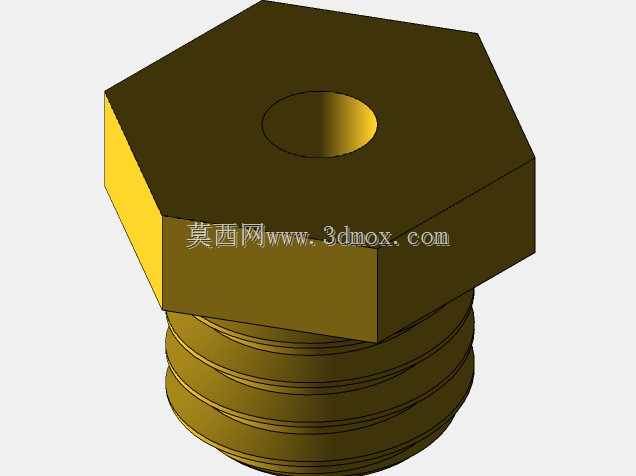

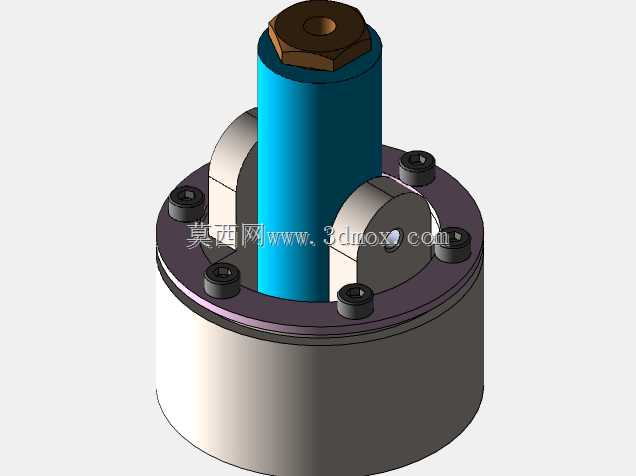

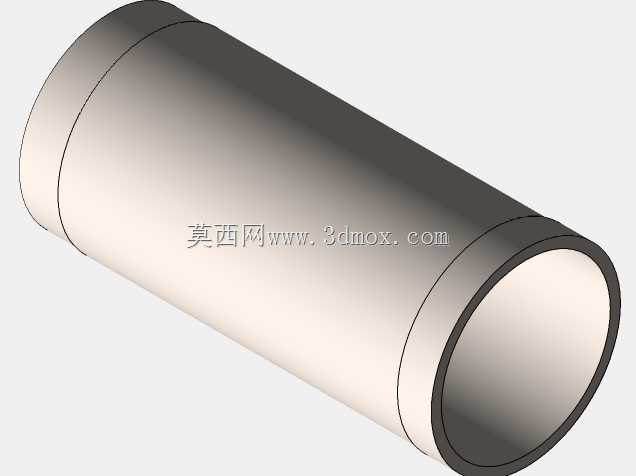

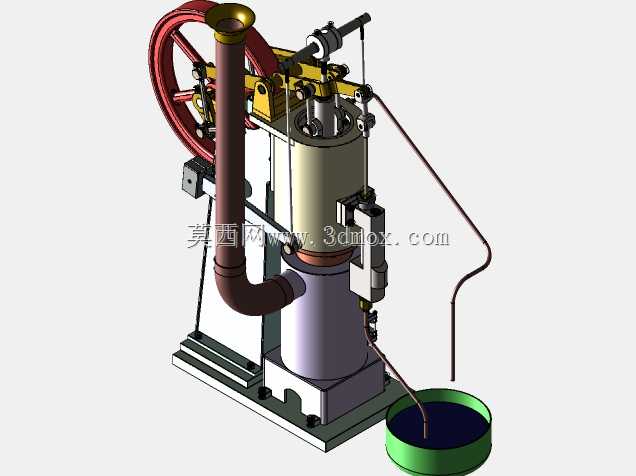

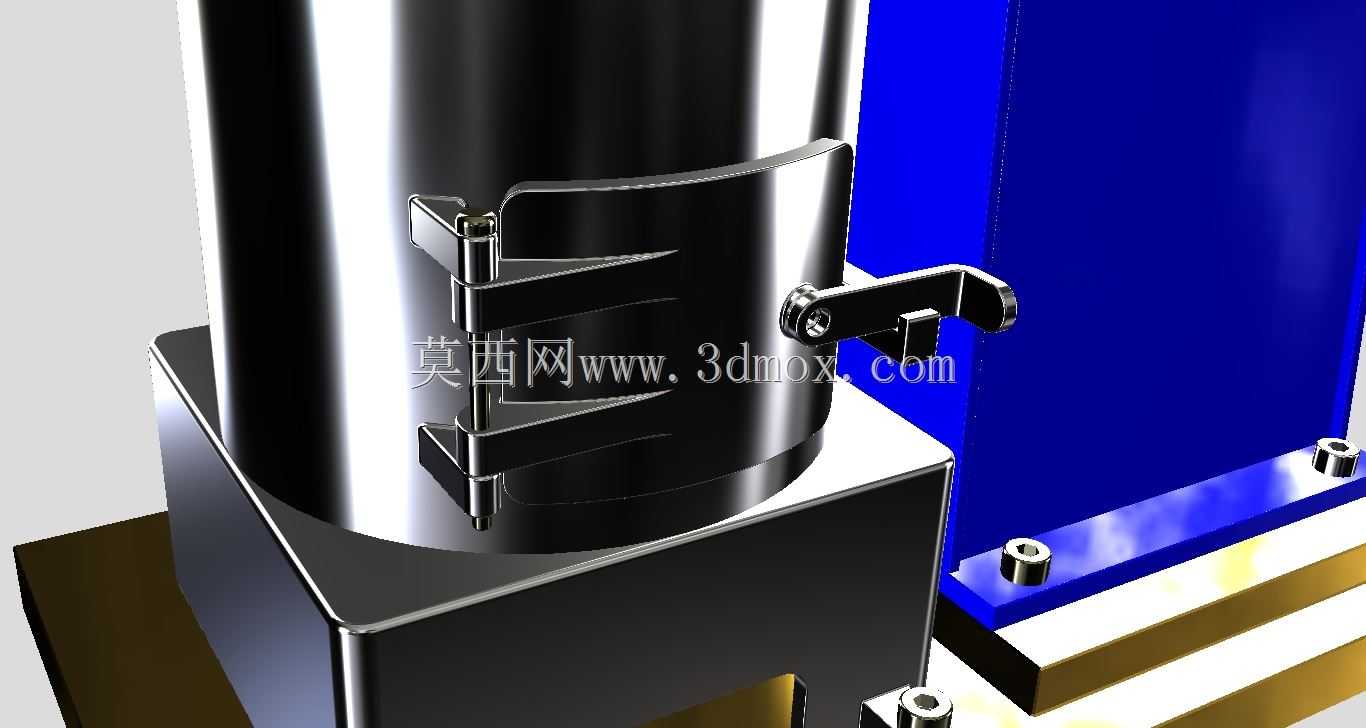

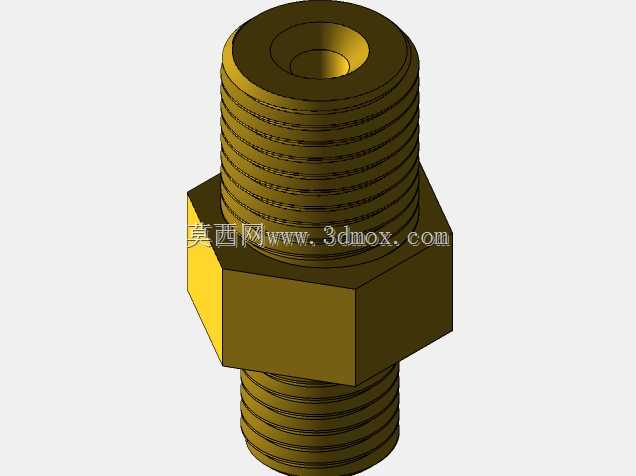

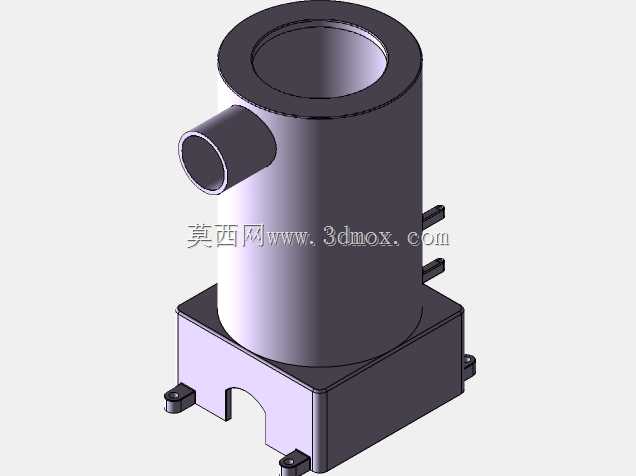

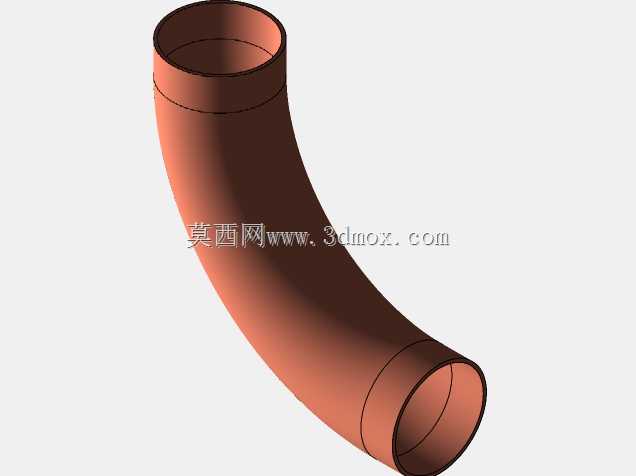

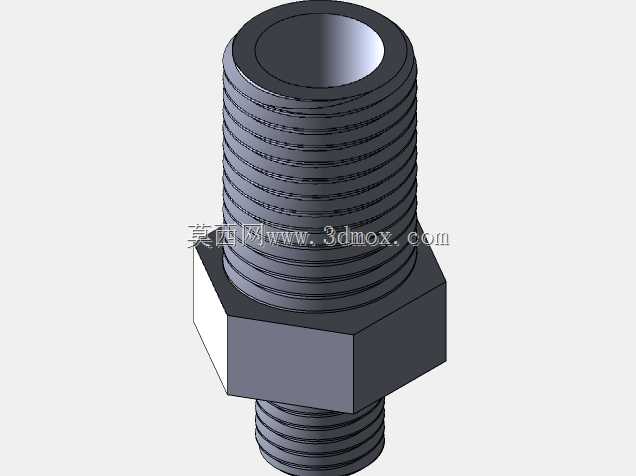

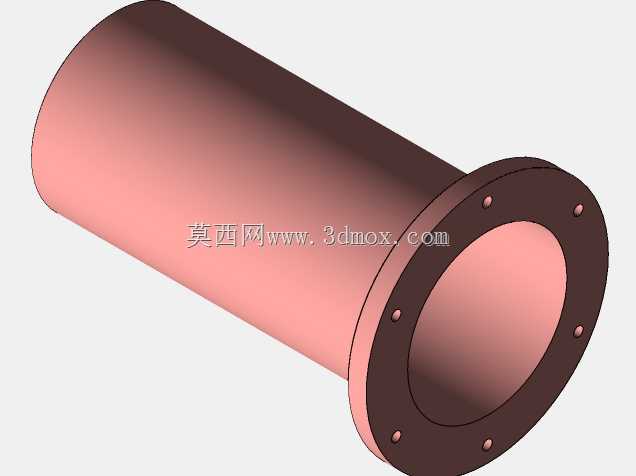

　　这套往复式动力机构的结构设计，核心围绕小功率热能转换机械能的应用场景搭建，整体采用立式单缸布局，缸体部分选用金属质感的圆柱腔体结构，作为活塞往复运动的核心承载边界，腔体壁厚经过受力校核，可承受活塞往复运动过程中的侧向推力与燃气压力冲击，缸体上端集成气门导杆安装位，预留的铜质管路接口可对接进排气通路，满足工质导入与废气排出的通路需求。

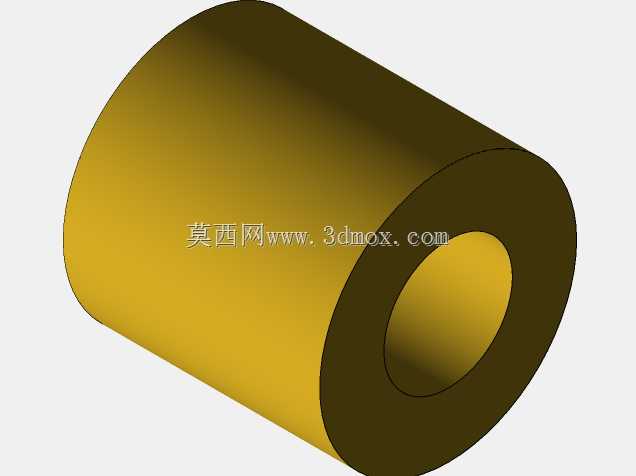

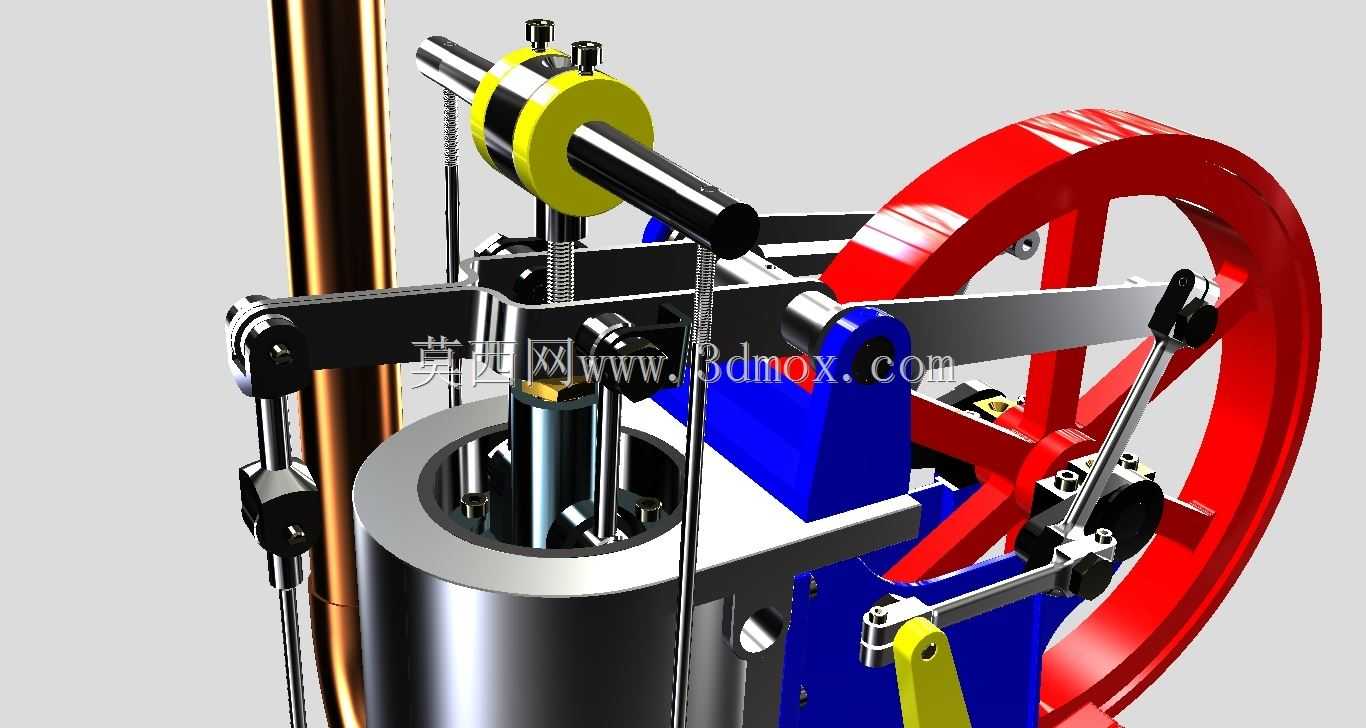

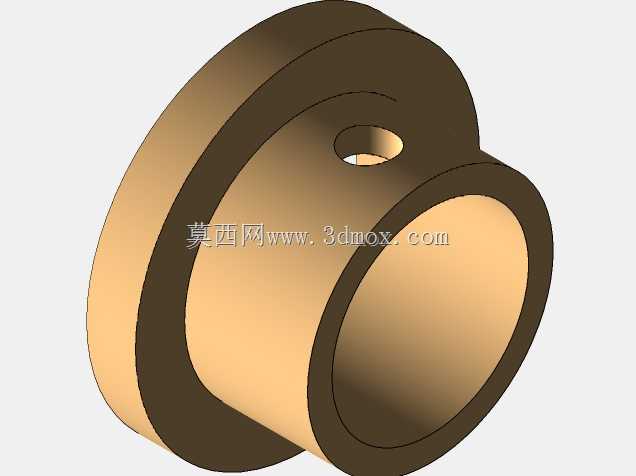

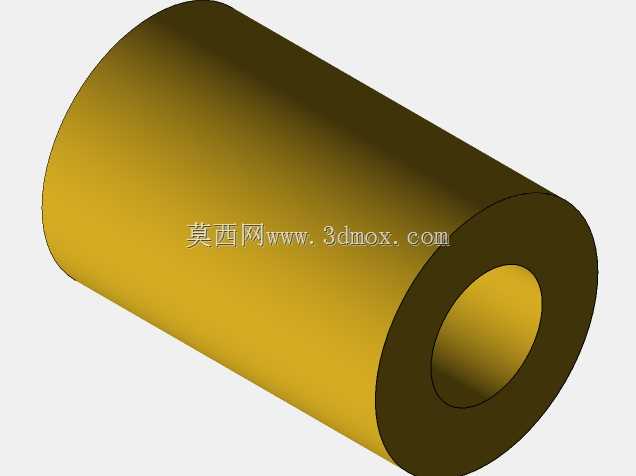

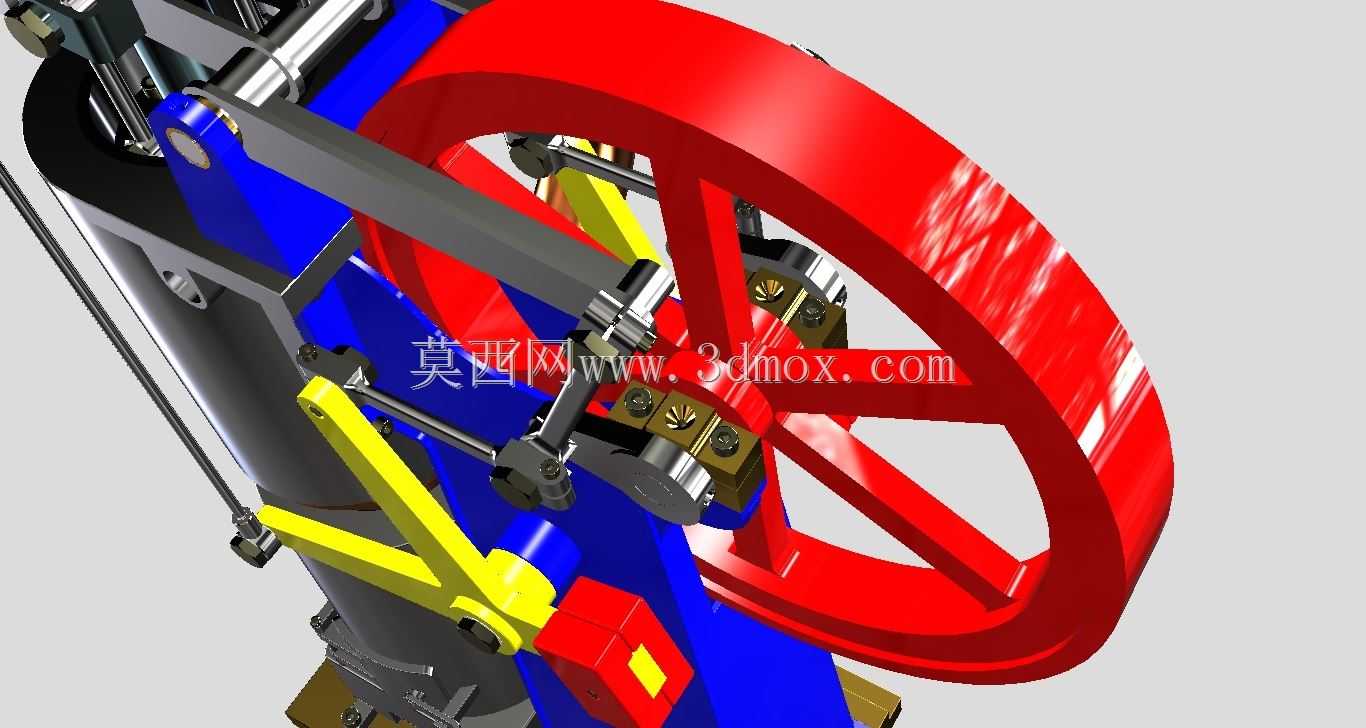

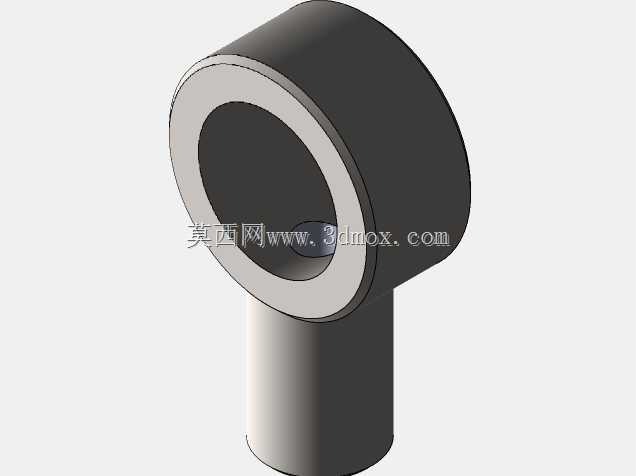

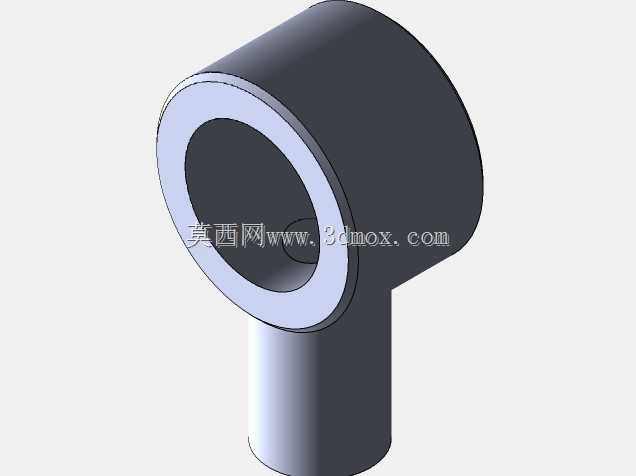

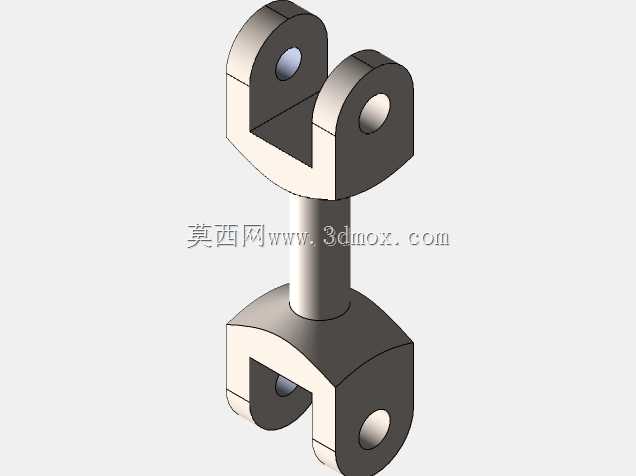

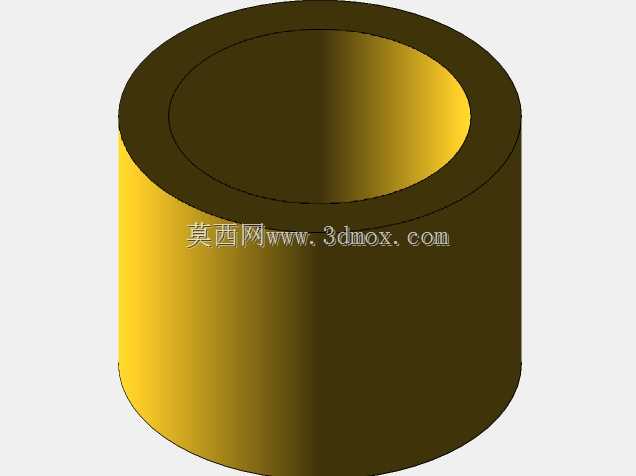

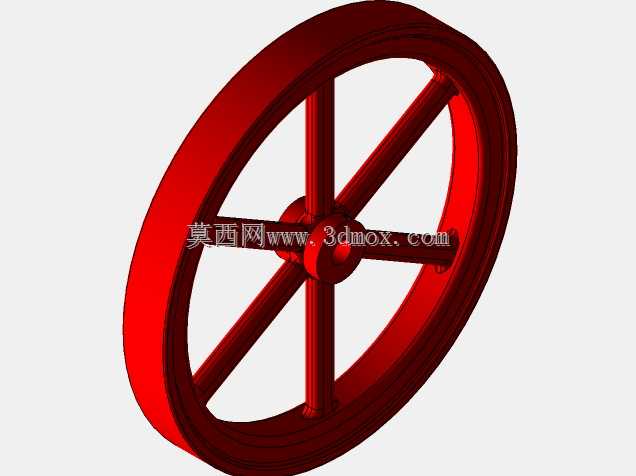

　　动力输出端采用大直径辐条式飞轮结构，红色轮体的转动惯量经过匹配计算，可储存活塞做功行程的过剩能量，带动曲柄连杆机构顺利越过上下止点，保证整机动转的连续性，避免出现运转卡顿或死点停机问题。飞轮与曲轴采用键连接固定，曲轴的曲柄半径与活塞行程严格匹配，连杆两端的铰接副均设置轴套结构，降低往复摆动过程中的摩擦损耗，同时预留润滑脂加注间隙，适配长期运转的维护需求。

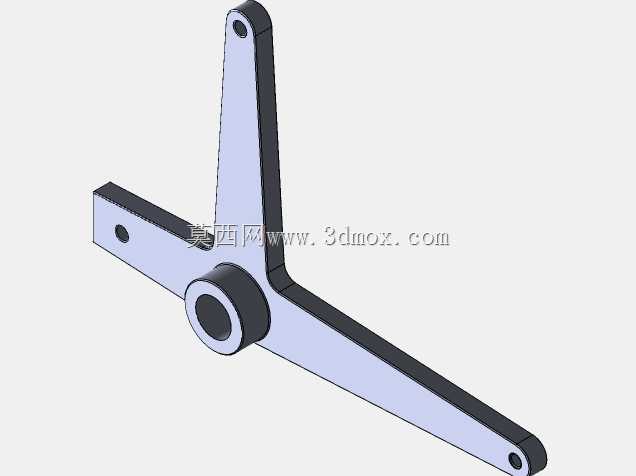

　　配气端的黄色凸轮组件安装在曲轴上方的顶置凸轮轴位，通过齿轮传动与曲轴保持固定相位差，凸轮型线经过运动学仿真优化，可精准控制进排气门的开启升程与开闭时序，保证进排气过程的泵气损失处于合理区间。凸轮轴与气门顶杆之间设置挺柱结构，将凸轮的旋转运动转化为顶杆的直线往复运动，驱动气门完成开闭动作，顶杆外侧套置复位弹簧，可在凸轮基圆段保证气门紧密落座，避免出现工质泄漏问题。

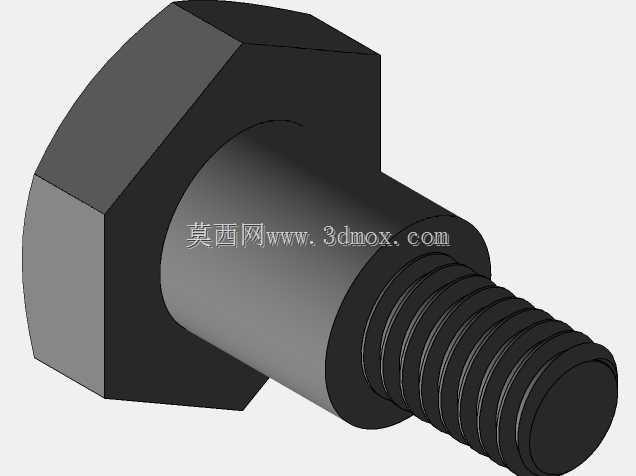

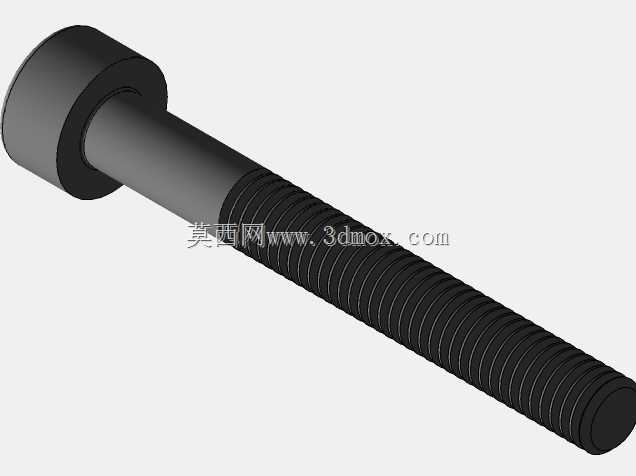

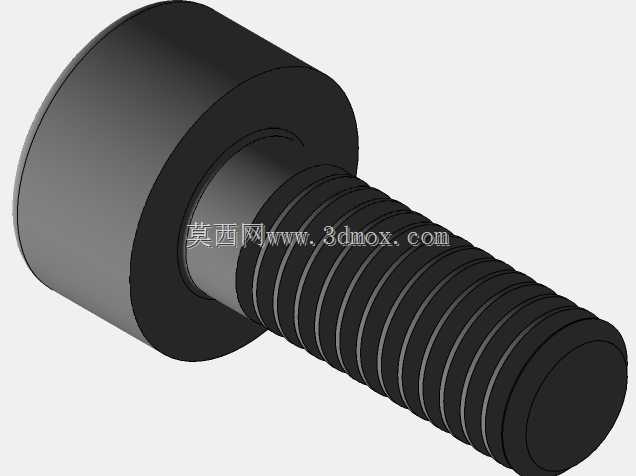

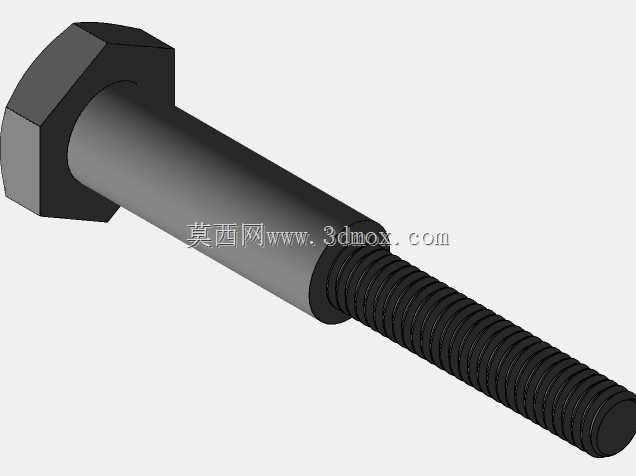

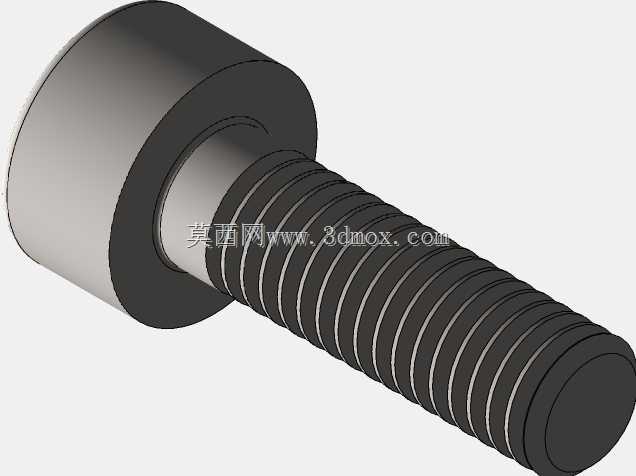

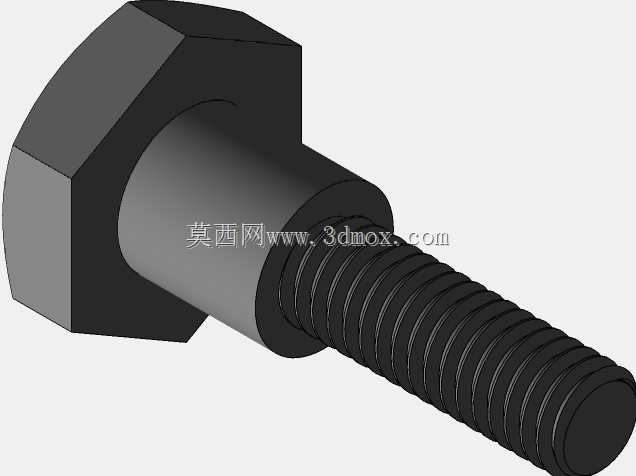

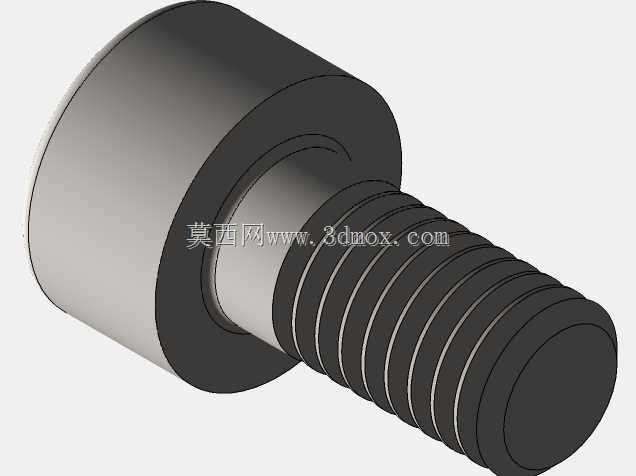

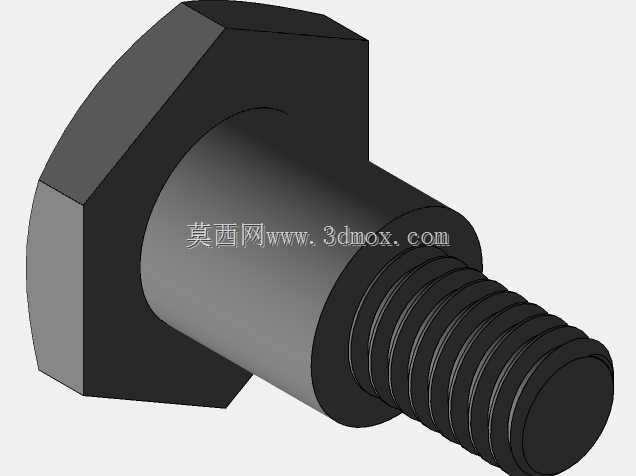

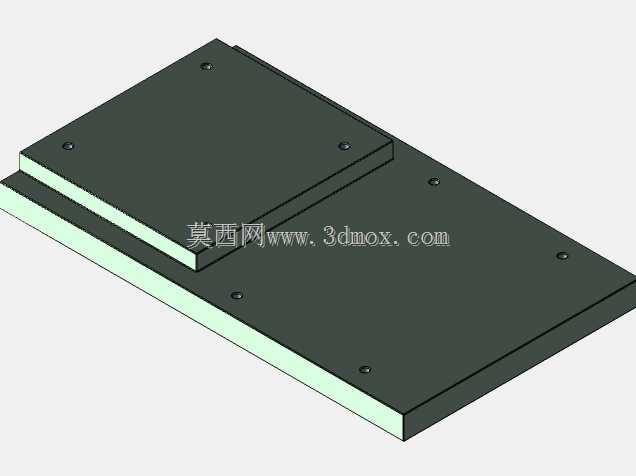

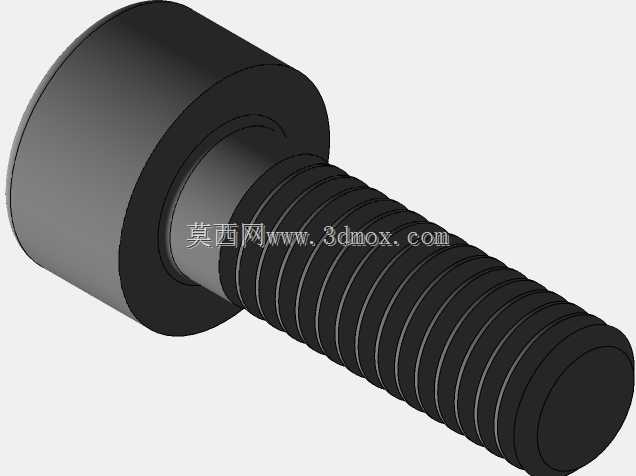

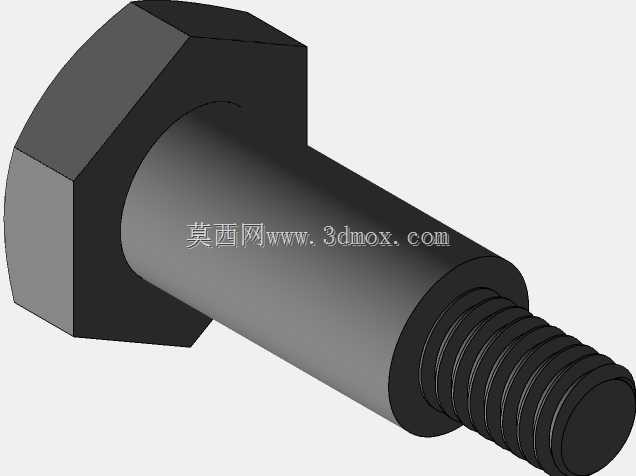

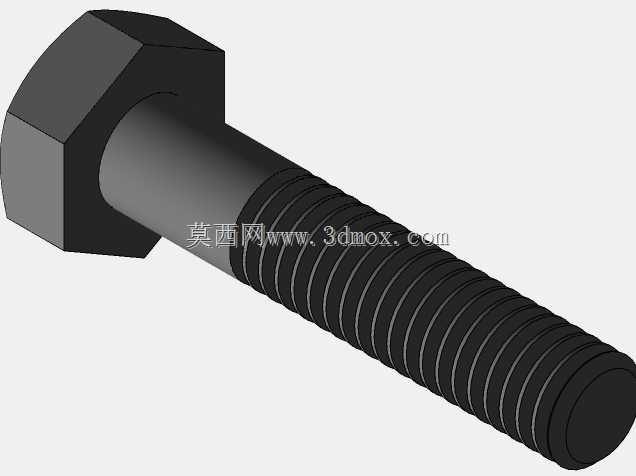

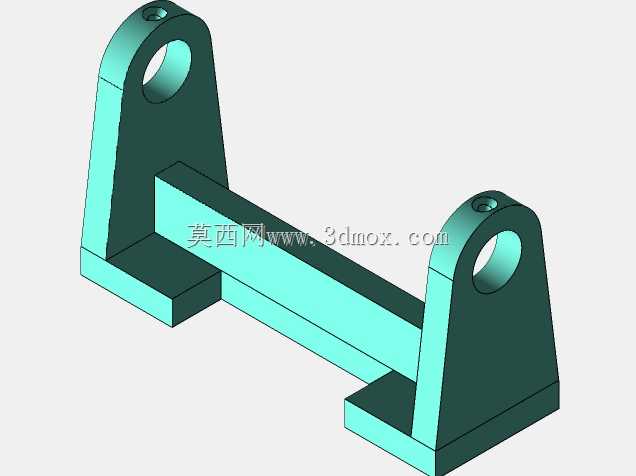

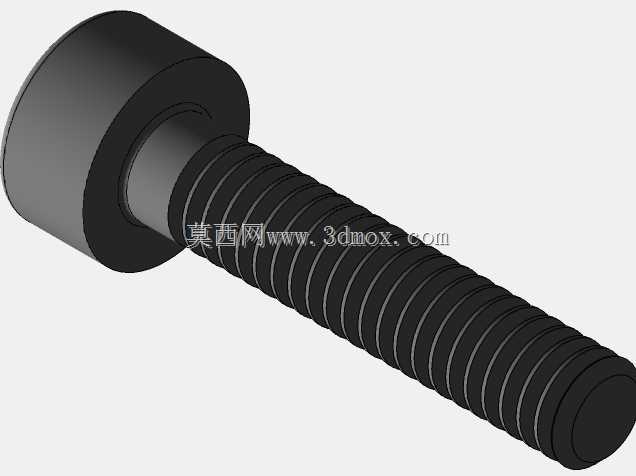

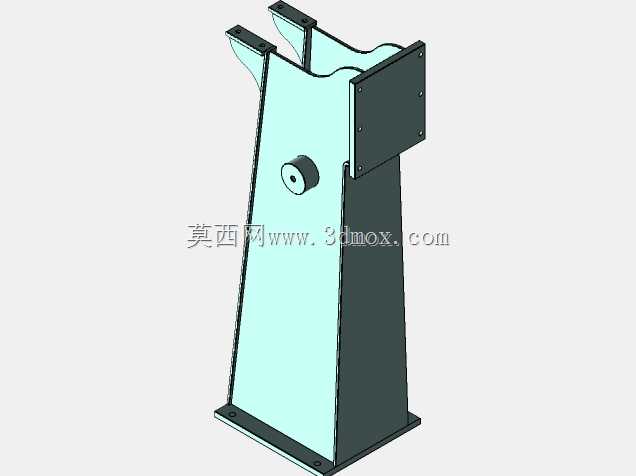

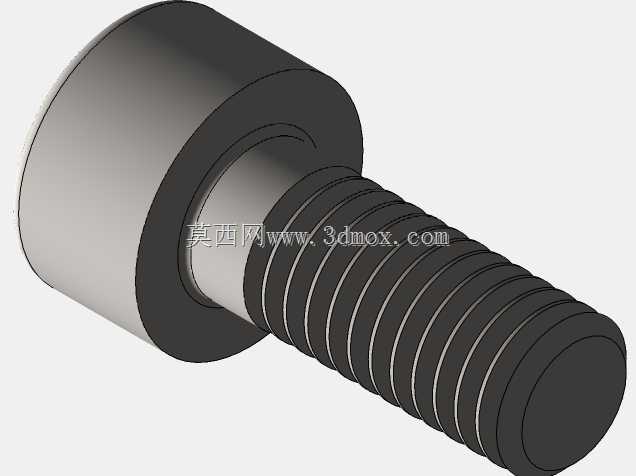

　　整机的安装底座采用蓝色铸造式支架结构，支架上预留多个螺栓安装孔，可将整机固定在试验台架或配套设备的安装位上，支架的加强筋布局经过受力优化，可抵消曲轴运转过程中产生的往复惯性力与旋转惯性力，降低整机运转时的振动幅值。各铰接点的连接螺栓均采用标准紧固件，装配时可通过调整螺栓预紧力控制铰接副的转动阻尼，避免出现间隙过大导致的冲击异响，或是预紧力过大导致的转动卡滞问题。

　　从实际应用场景来看，这类小功率往复式动力结构可用于教学演示模型、小型外置动力源、科普展品等场景，结构拆解后可清晰展示四冲程往复式动力设备的核心工作原理，帮助学习者理解曲柄连杆机构的运动转换逻辑、配气机构的相位匹配关系、飞轮的储能稳速作用。设计过程中对各运动部件的干涉情况做了全行程校验，活塞在上止点时与缸盖预留合理的压缩间隙，避免运动过程中出现撞缸问题；连杆摆动到最大角度时与缸体内壁保留足够安全间隙，不会出现运动剐蹭；曲轴转动全行程内，平衡块与支架、油底壳部分均无干涉，保证运动路径的顺畅。

　　外形尺寸方面，整机的横向宽度以飞轮直径为最大边界，纵向高度从底座安装面到凸轮轴顶端为总高，安装时需在飞轮外侧预留不小于轮体半径的操作空间，方便后续的盘车操作与维护检修，进排气管路的接口朝向缸体侧方，外接管路时不会与运动部件产生空间冲突。各部件的材质选用也贴合实际应用需求，缸体、曲轴、连杆等受力部件采用金属材质模拟，支架部分采用铸造铸铁质感，飞轮、凸轮等功能部件通过颜色区分，可快速识别各系统的功能分区，方便结构认知与装配教学使用。
