林福德二冲程对置活塞式动力装置结构

项目分类:发动机 发布时间:2022-05-13 ID:631582
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构
  • 林福德二冲程对置活塞式动力装置结构

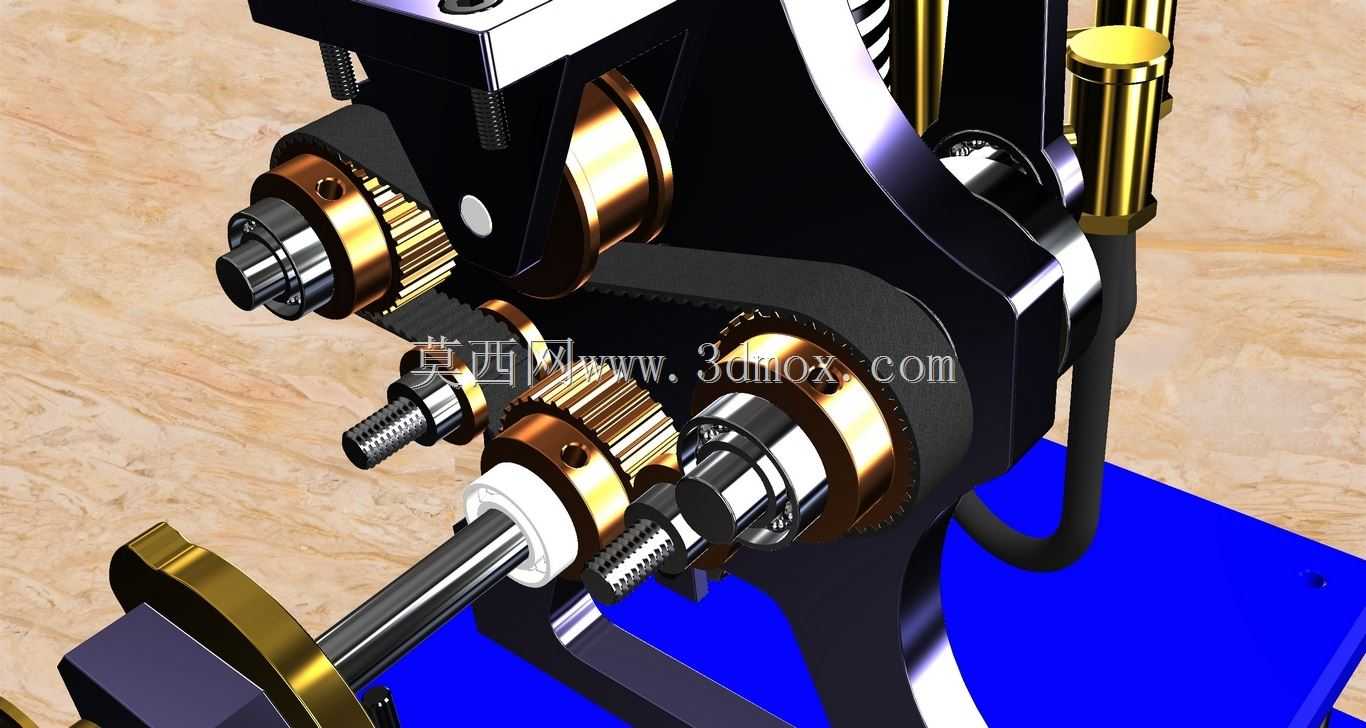

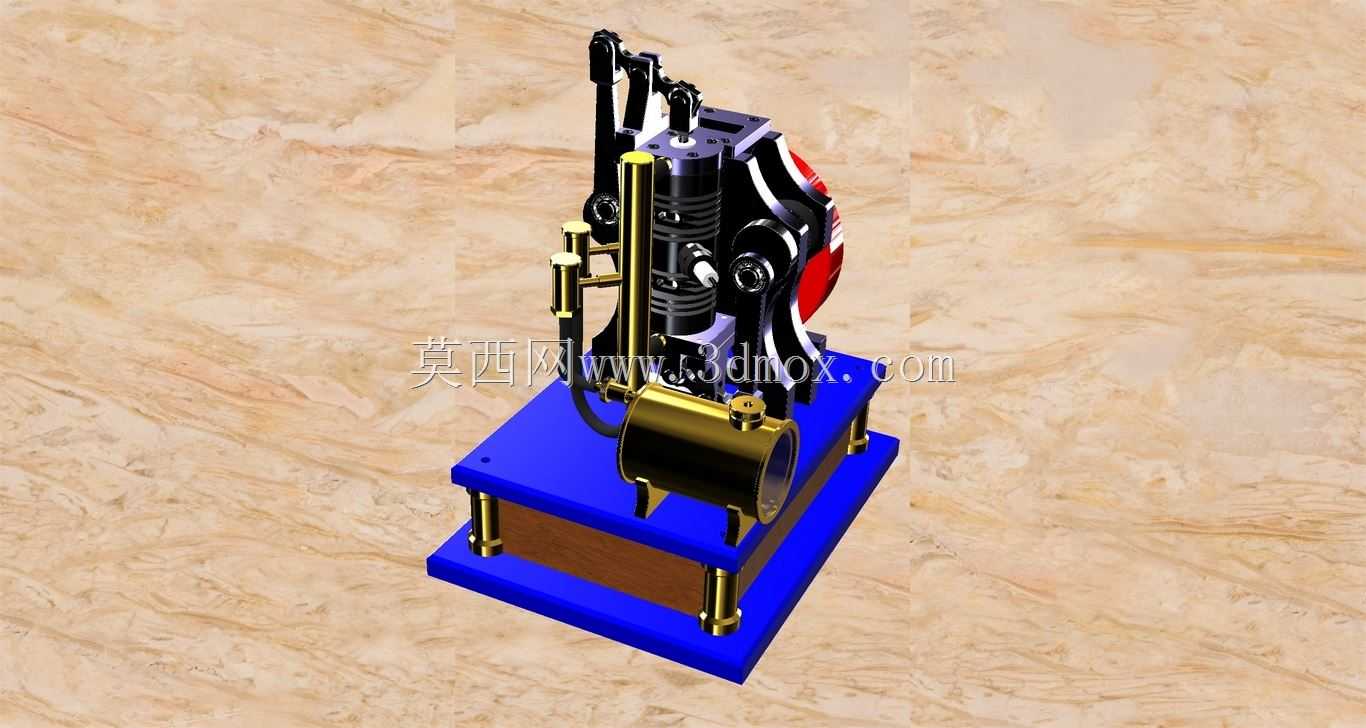

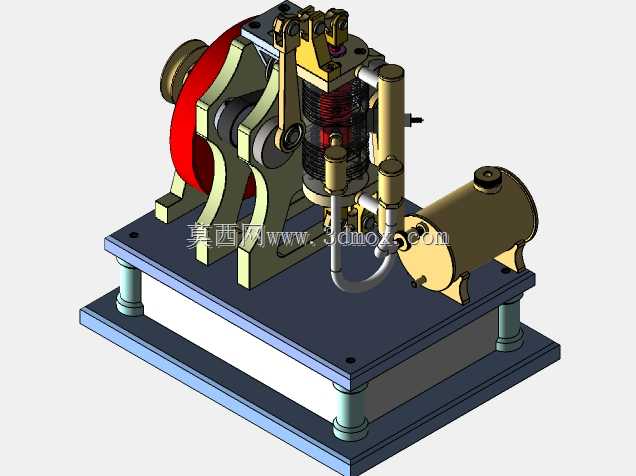

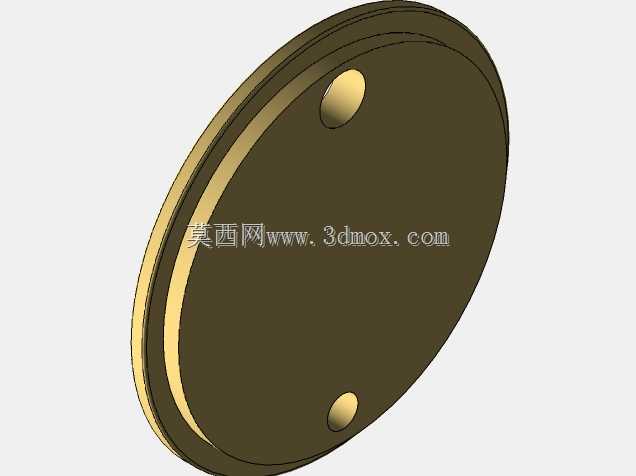

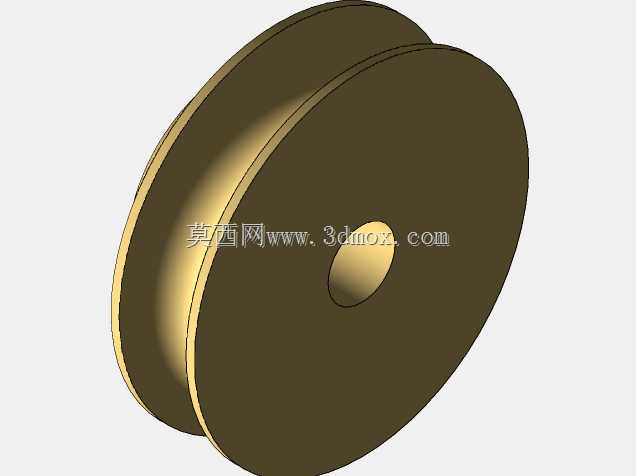

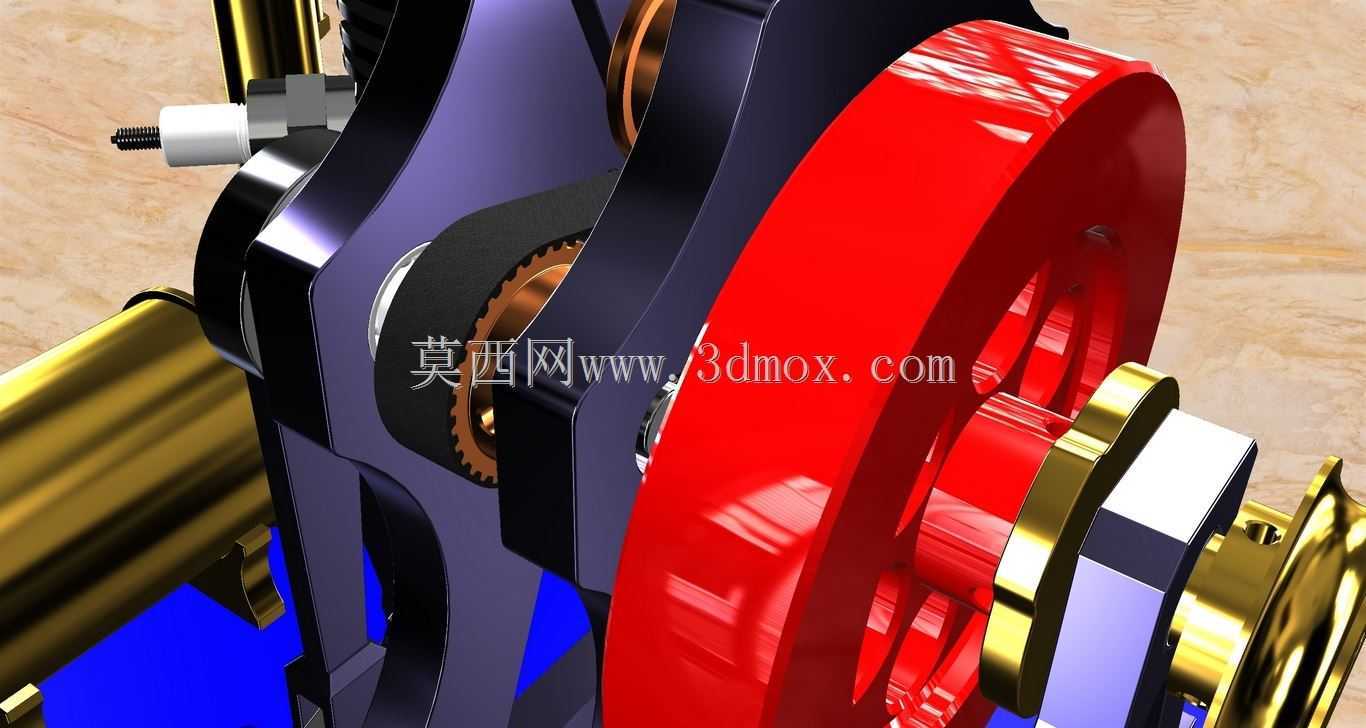

  这款对置活塞式二冲程动力结构,在小型动力输出场景中有着独特的适配性,常见于小型便携动力单元、模型动力改装、小型特种作业辅助动力等场景,其结构设计完全区别于常规曲轴连杆式单缸或多缸内燃机,采用对置活塞布局来抵消往复运动产生的一阶惯性力,从根源上降低整机运行时的振动幅值,这一特性让它在对振动控制有要求的小型搭载场景中具备明显优势,无需额外加装复杂的减振结构即可实现平稳运行。

  从功能实现逻辑来看,该结构取消了常规内燃机的气缸盖结构,两个活塞在同一气缸内做相向往复运动,共同围成封闭的燃烧室,进气与排气口分别布置在气缸套的两端位置,通过活塞的往复运动同步完成进排气口的开闭控制,省去了复杂的配气凸轮轴、气门弹簧、摇臂等配气机构零部件,整体运动部件数量相比同排量常规二冲程发动机减少近40%,不仅降低了加工装配的复杂度,也减少了运动副之间的摩擦损耗,提升了动力传递的直接性。

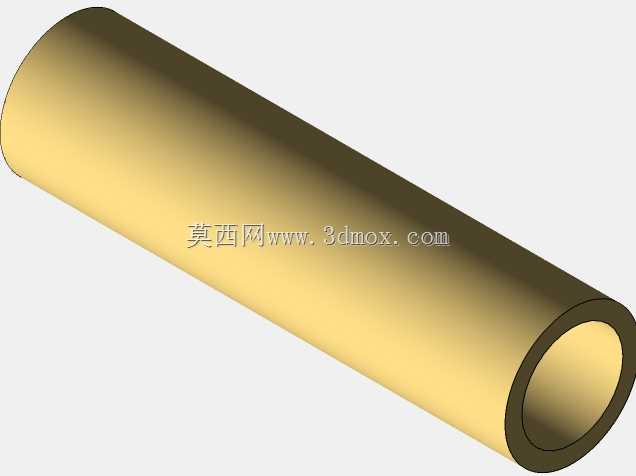

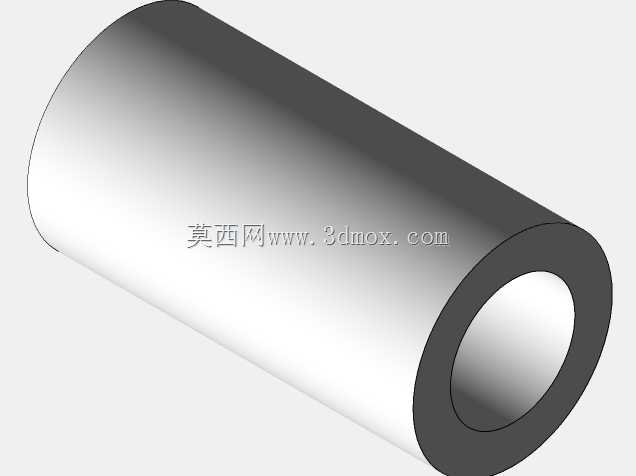

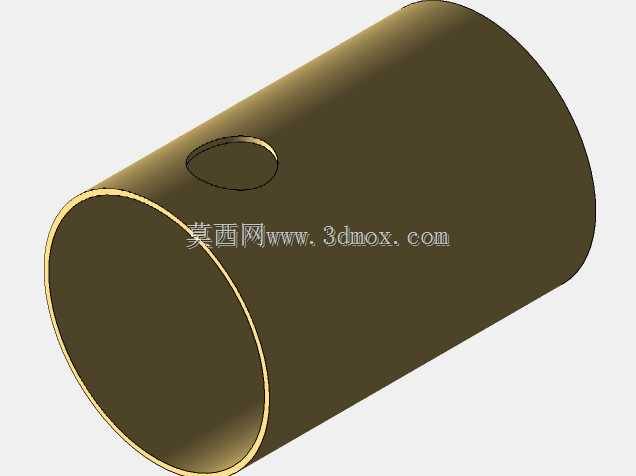

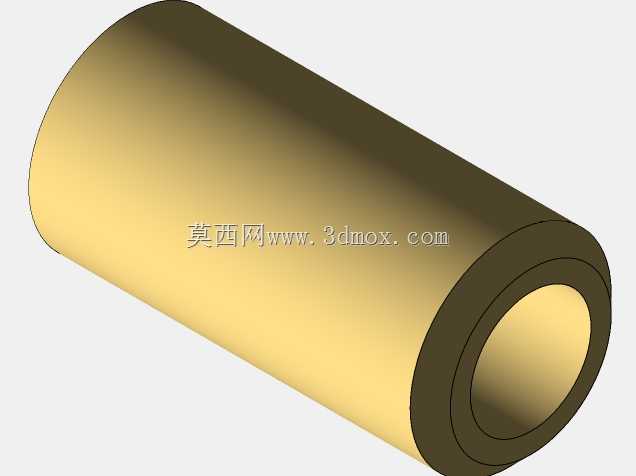

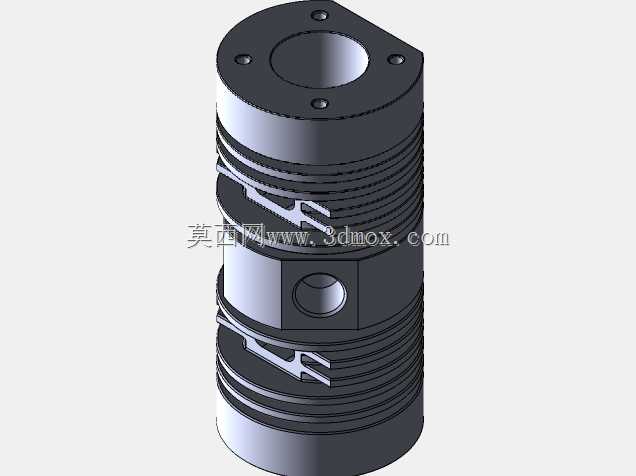

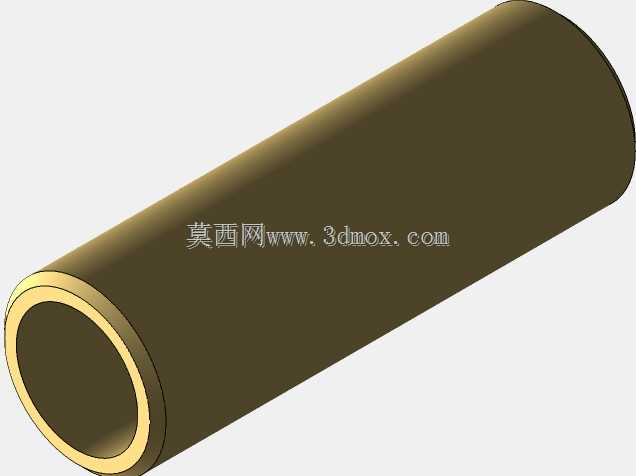

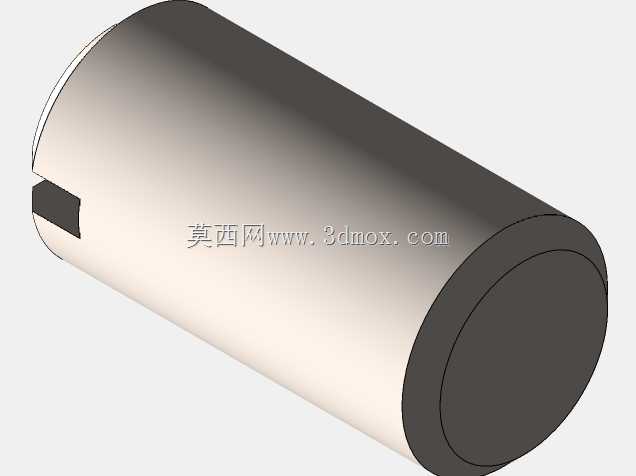

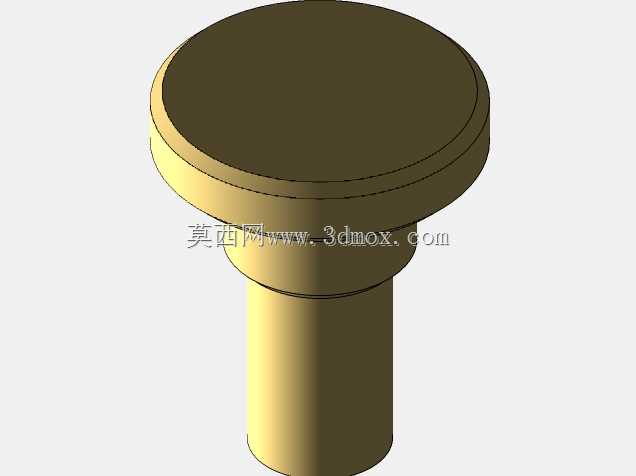

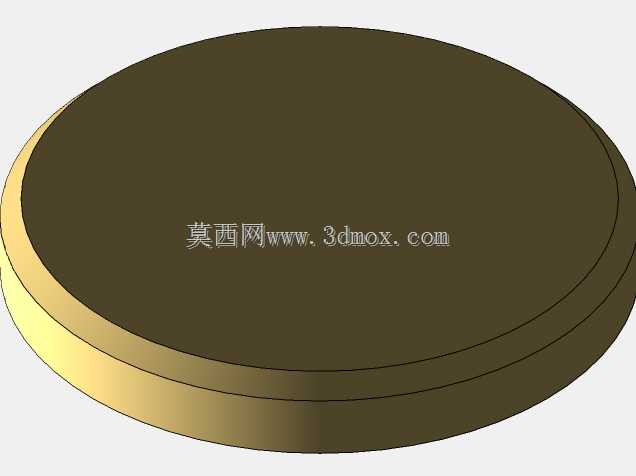

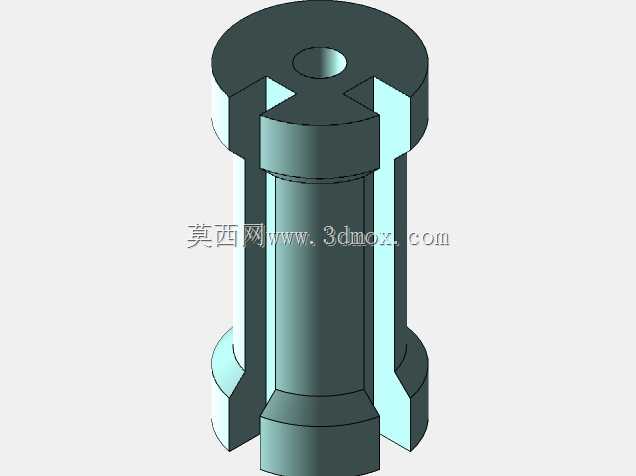

  设计过程中首先要考虑的是气缸套的热负荷边界,由于两个活塞对向运动,燃烧室位于气缸中部区域,工作时最高燃烧温度区域集中在缸套中段,因此缸套的冷却流道设计采用了环绕式中部强化冷却结构,在缸套外壁对应燃烧室位置布置了密集的环形散热肋片,若为水冷版本则在该区域设置加宽的冷却水腔,保证高温区域的热量能够快速导出,避免活塞环因过热出现卡滞、磨损加剧的问题。活塞的裙部型线采用了中凸变椭圆设计,适配对置运动过程中活塞在缸套内的摆动姿态,减少冷启动状态下的敲缸风险,同时在活塞往复运动到行程端点时,两个活塞的顶面不会发生刚性碰撞,预留了0.8-1.2mm的安全间隙,该间隙同时作为燃烧室余隙,保证压缩比处于设计区间内。

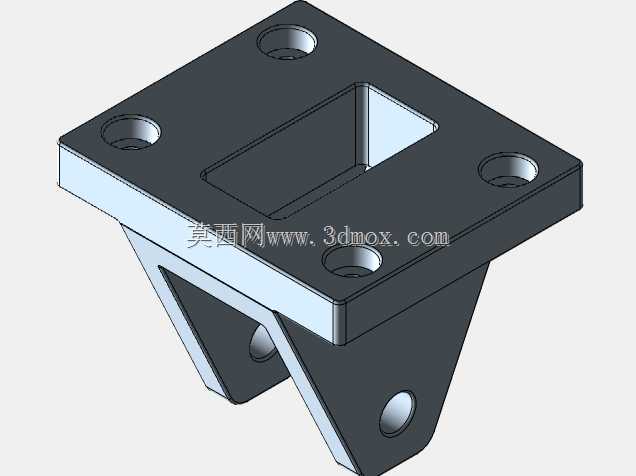

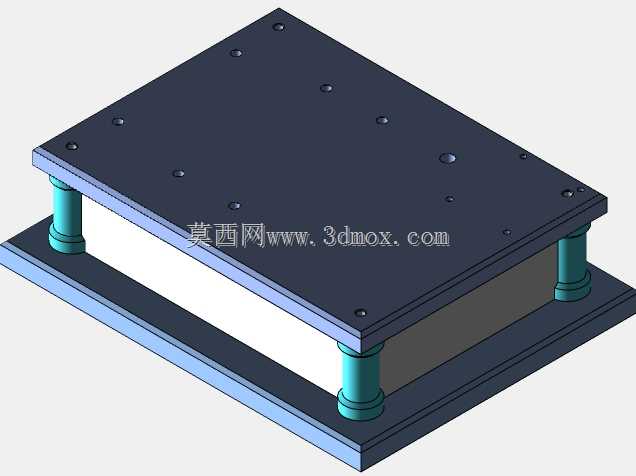

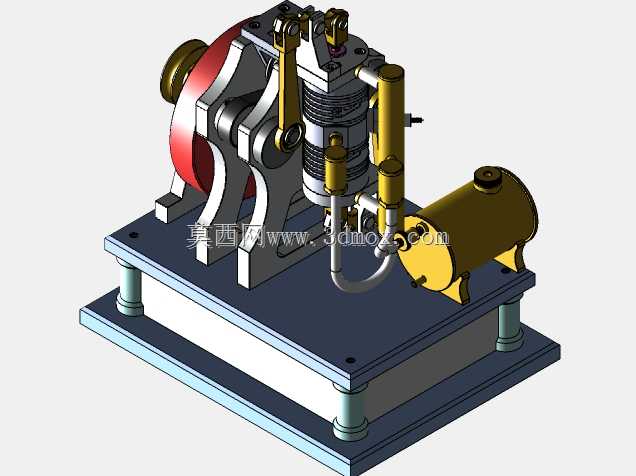

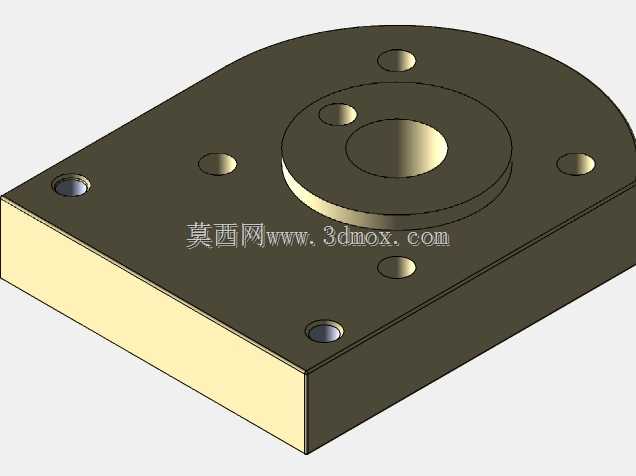

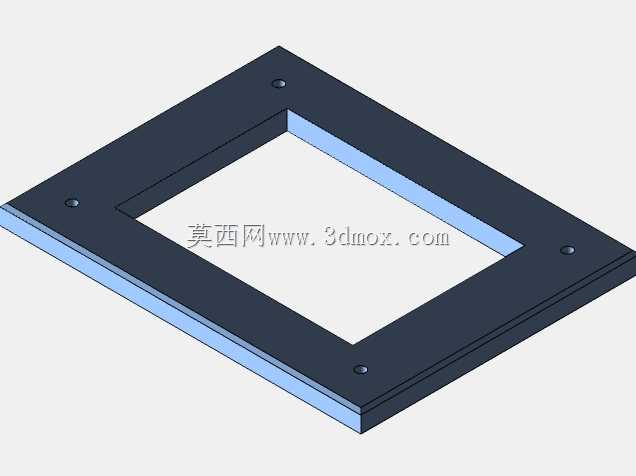

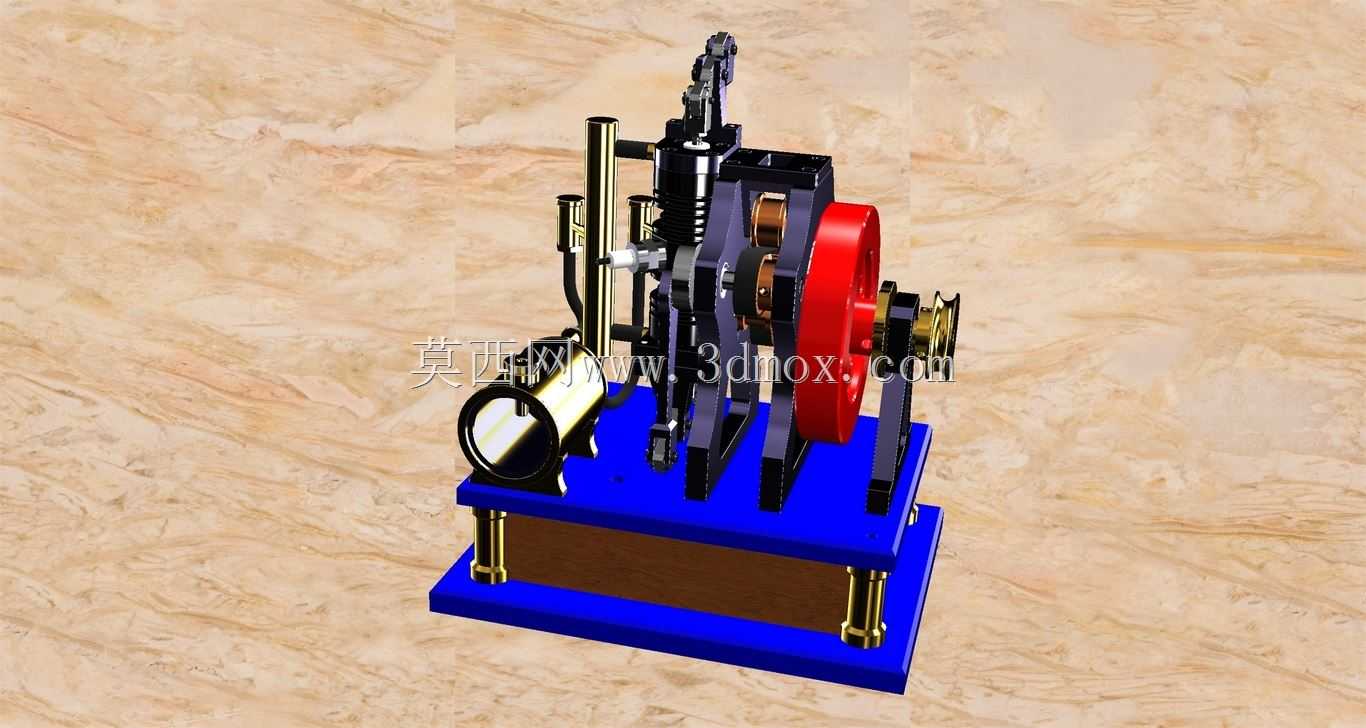

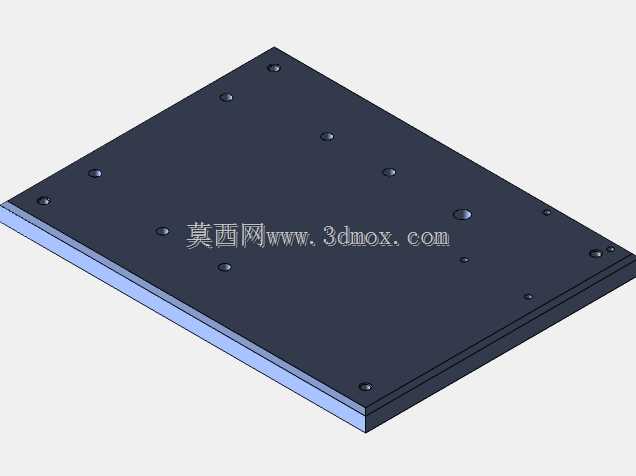

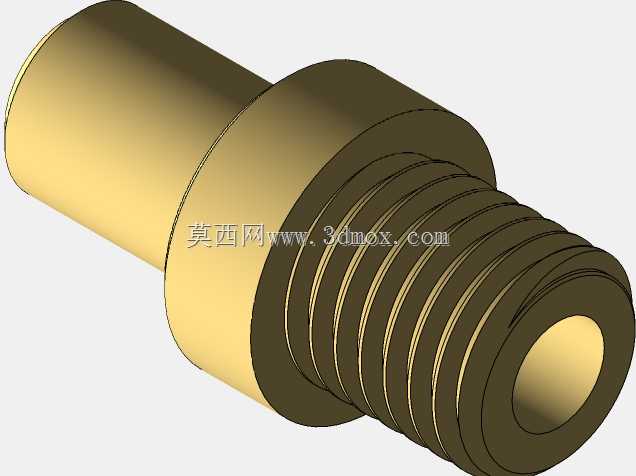

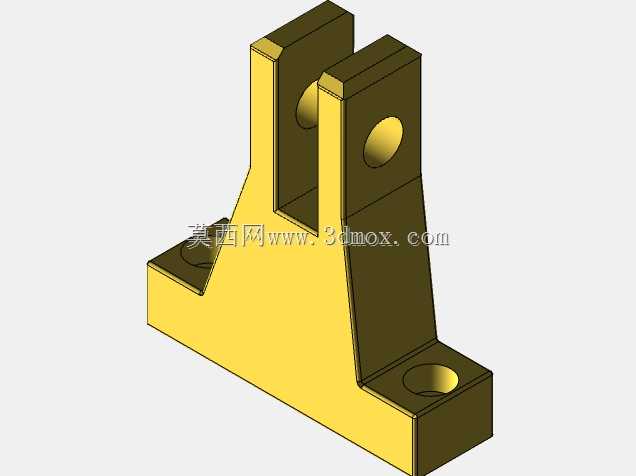

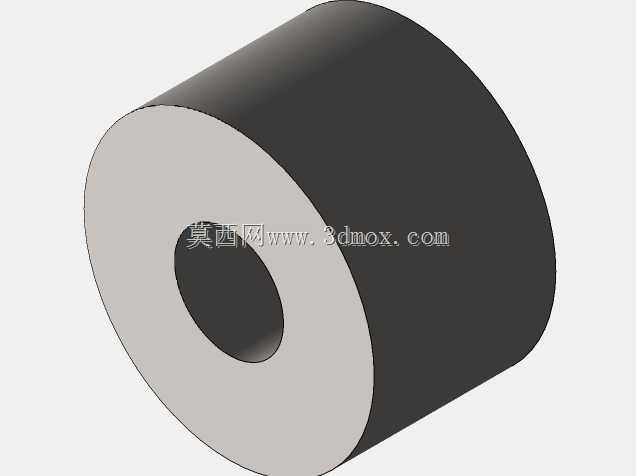

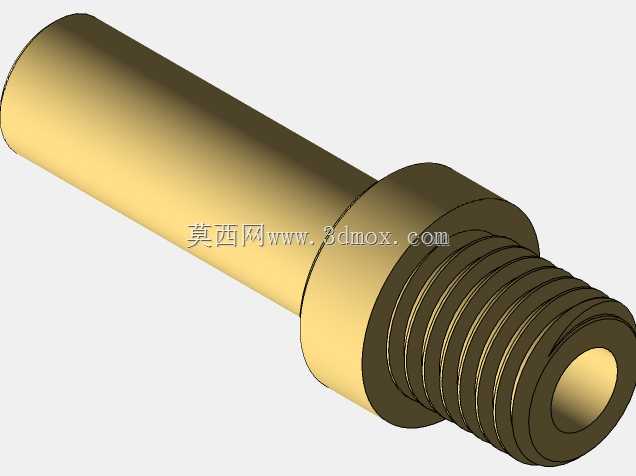

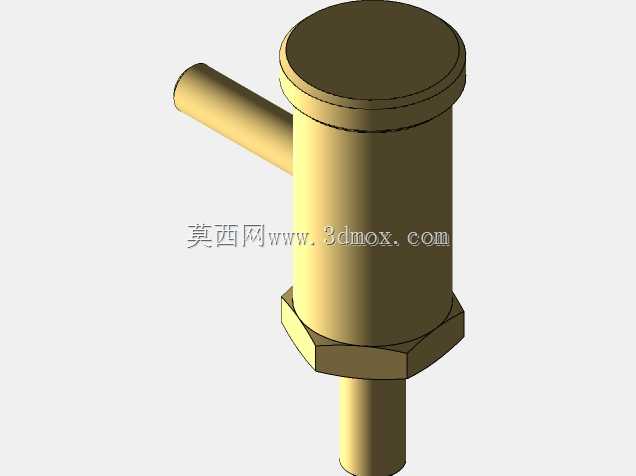

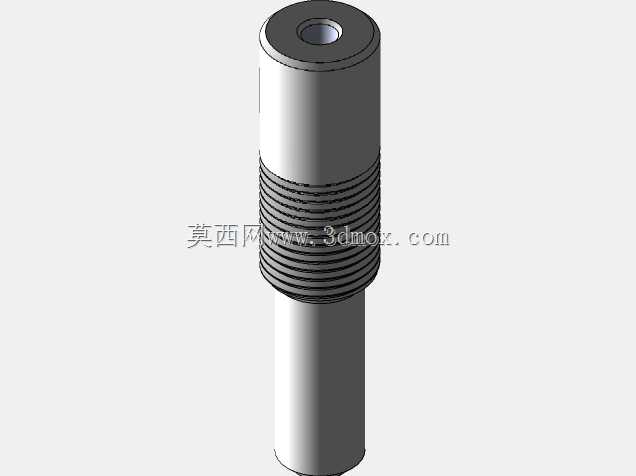

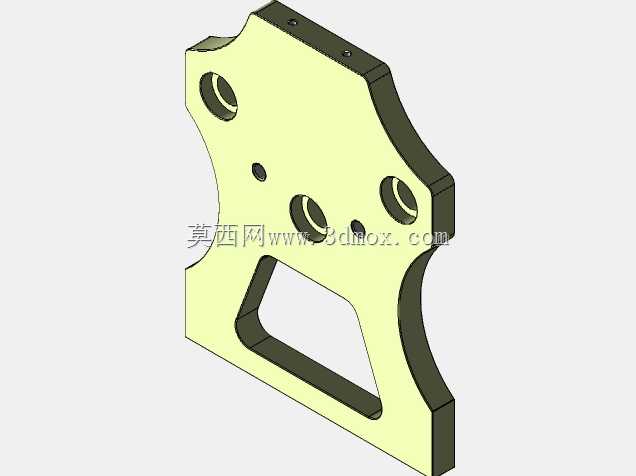

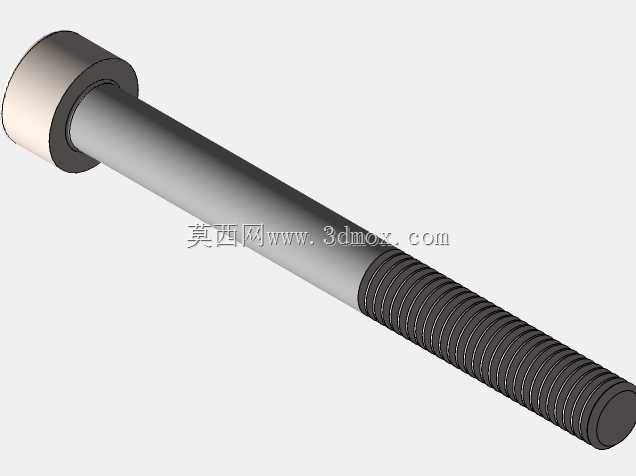

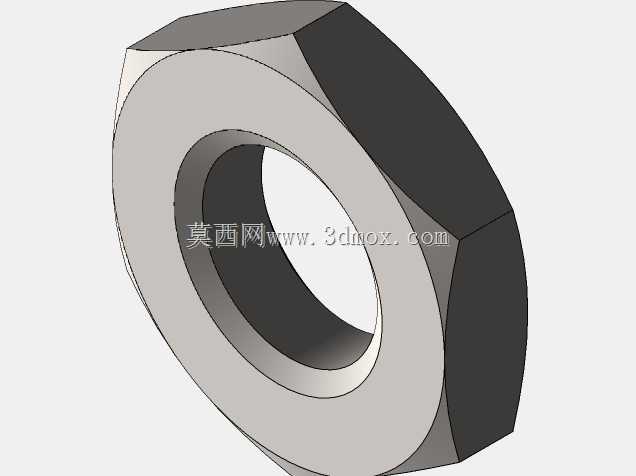

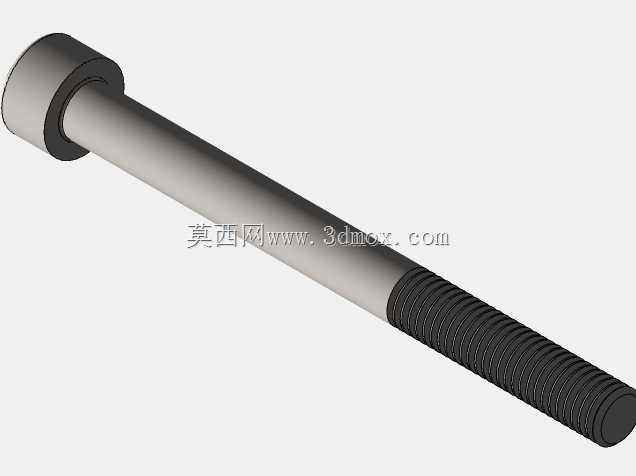

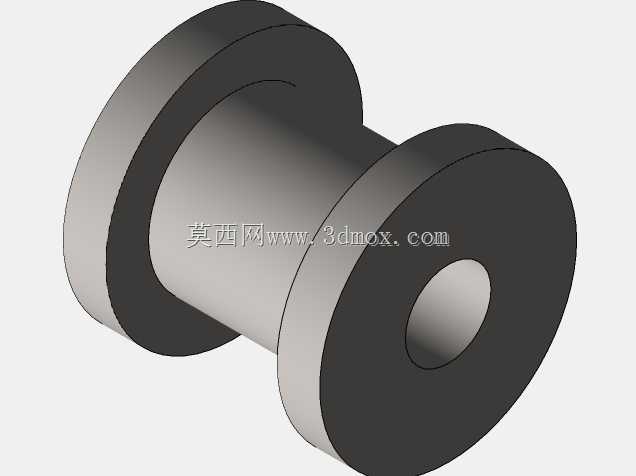

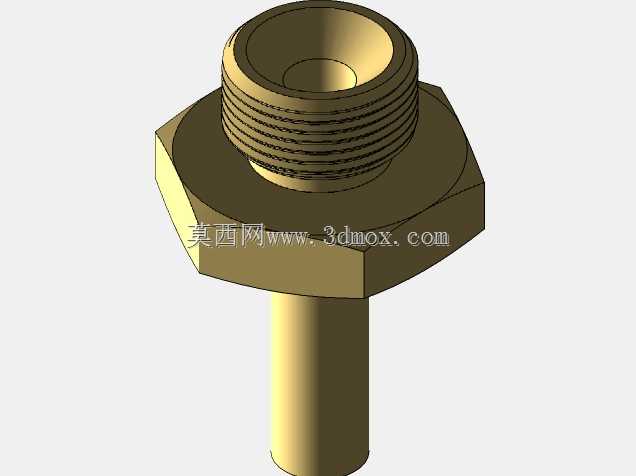

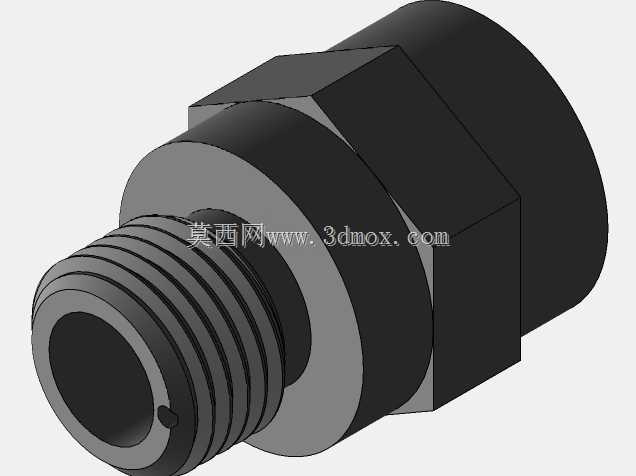

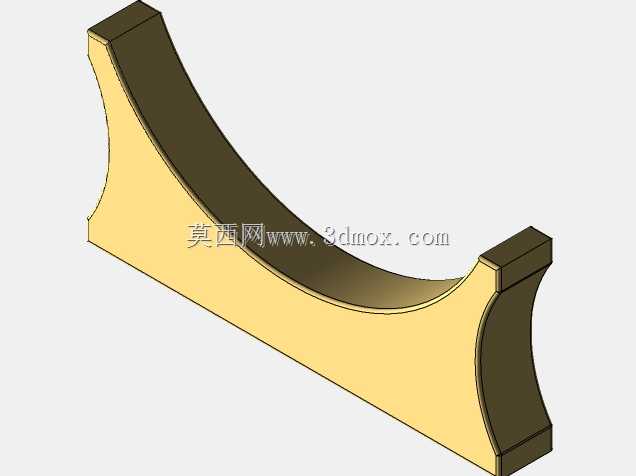

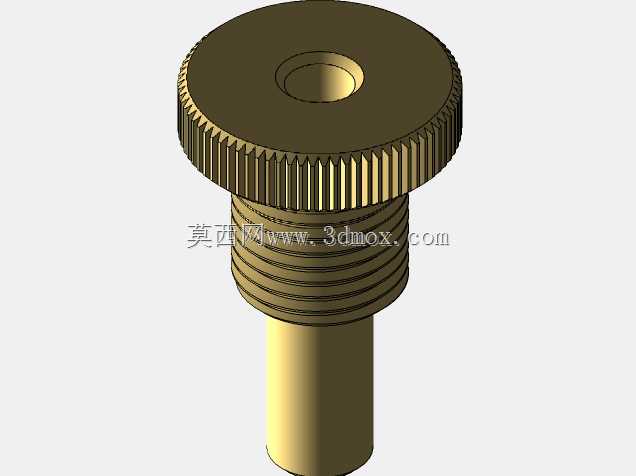

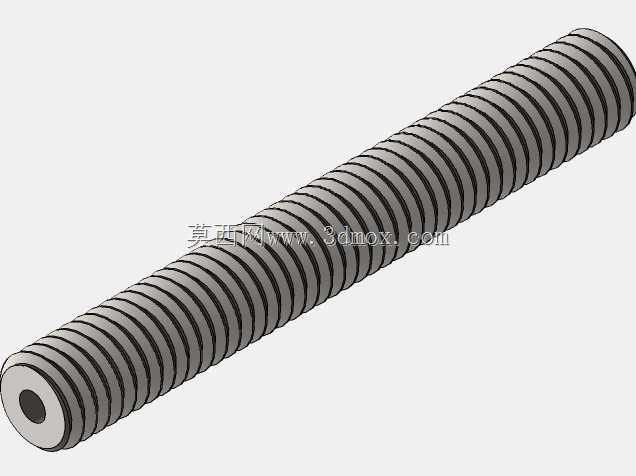

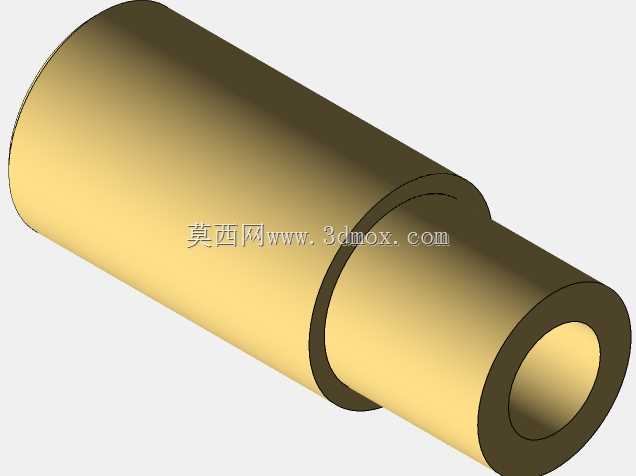

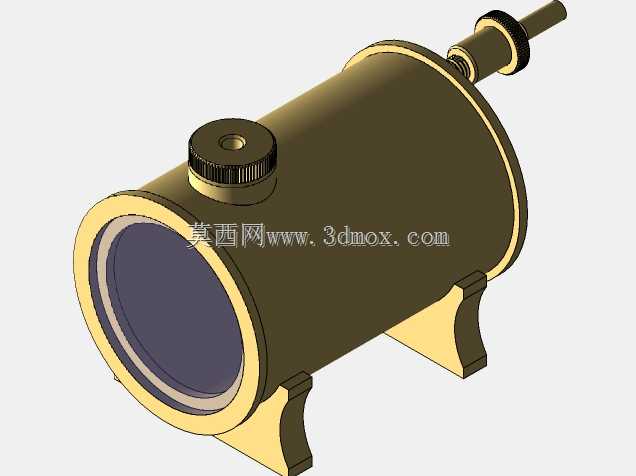

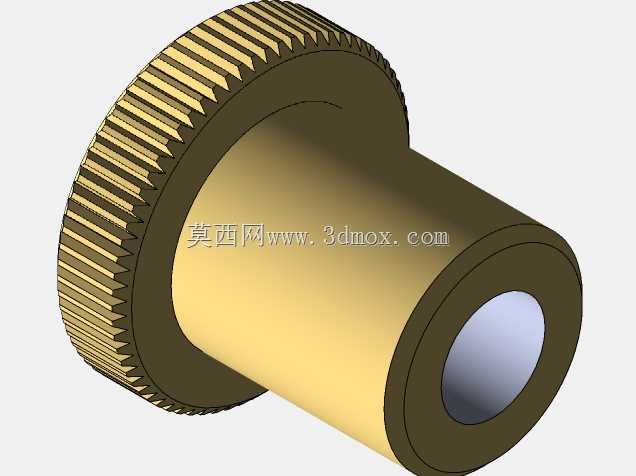

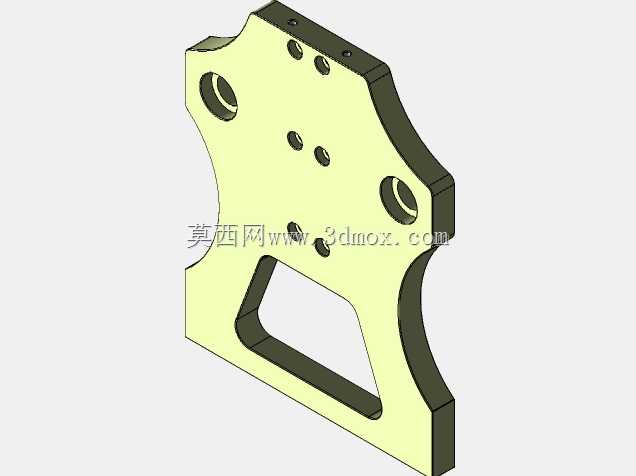

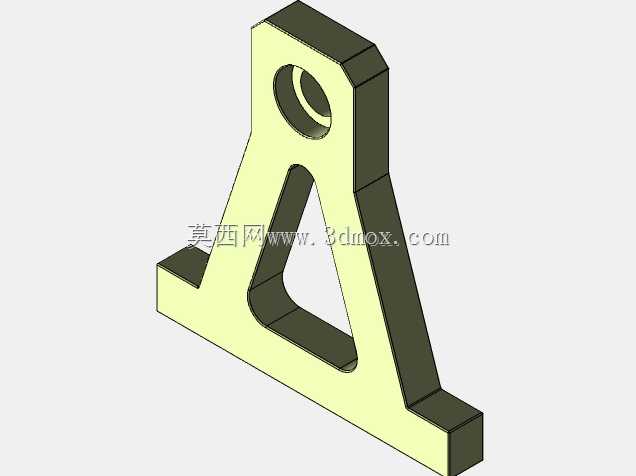

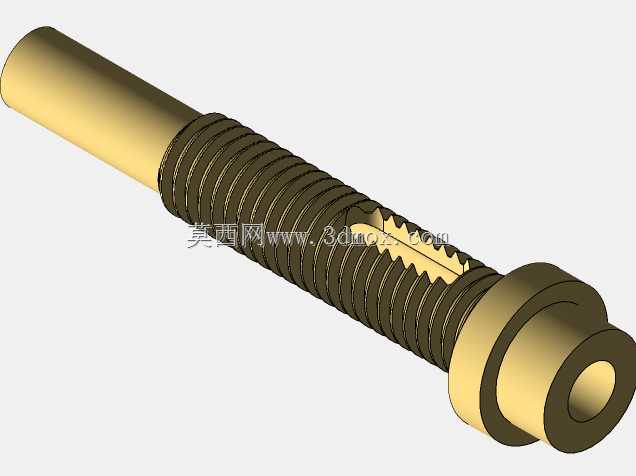

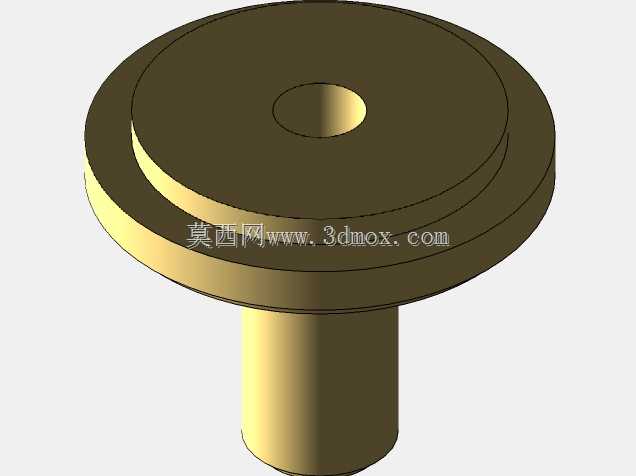

  整机的安装基座采用了双层复合结构,底层为承重金属底板,上层为发动机主体安装平台,两者之间通过四根对称布置的支撑铜柱连接,既保证了安装刚度,也预留了底部附件的安装空间,燃油雾化混合装置就布置在基座侧面的安装位上,通过铜质输油管连接到气缸进气侧,安装时需要保证基座平面的平面度公差不超过0.1mm/100mm,避免安装后曲轴组件出现同轴度偏差,导致运转阻力增大。整机的外形轮廓在长宽高方向上的安装边界分别控制在180mm、120mm、260mm范围内,所有外接管路、操纵杆件均不超出该边界范围,方便在紧凑空间内完成搭载固定,安装孔位采用四角对称布置,孔径适配M6标准螺栓,孔距公差控制在±0.2mm以内,保证安装时的互换性。

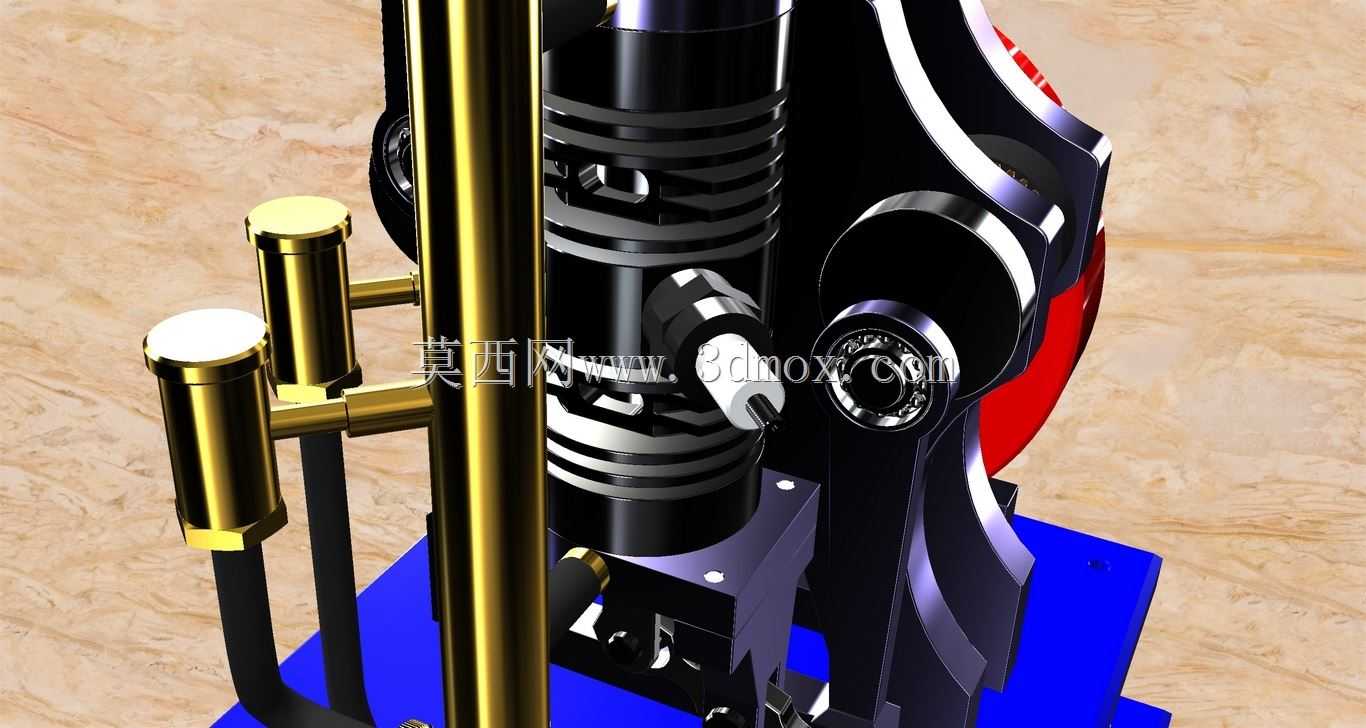

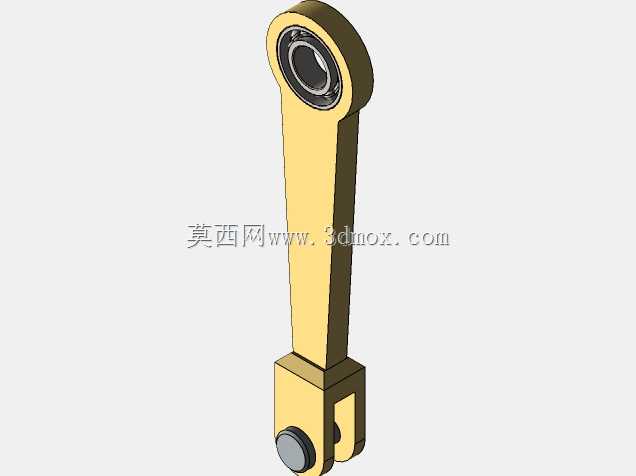

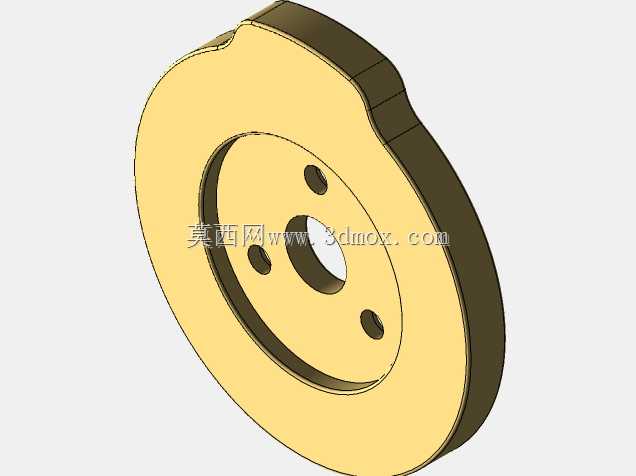

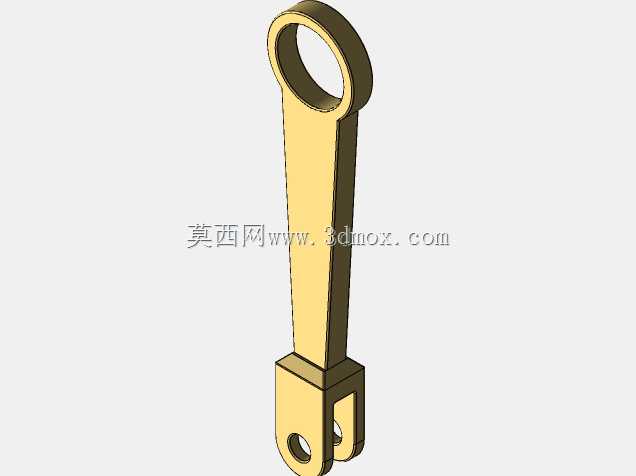

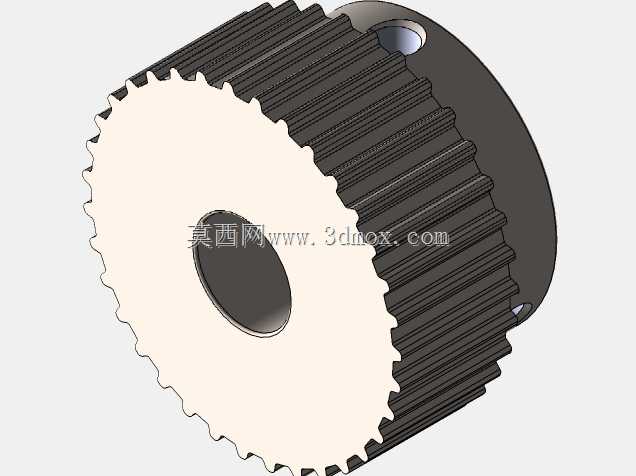

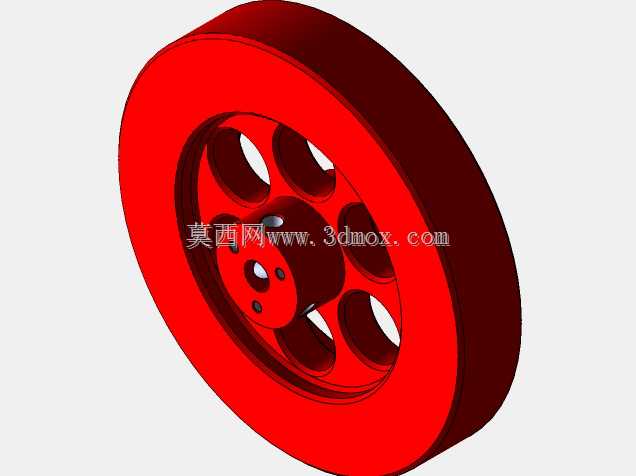

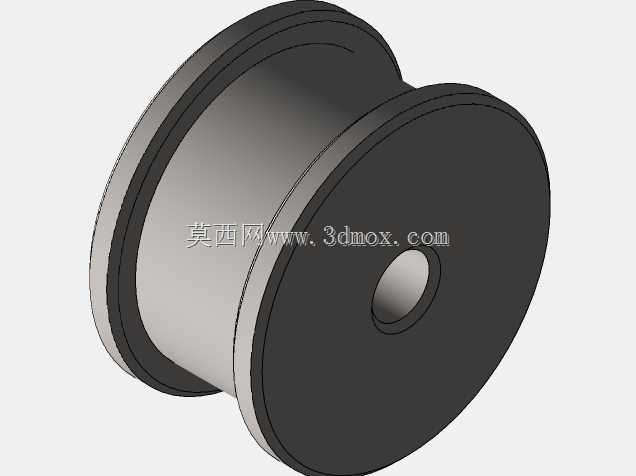

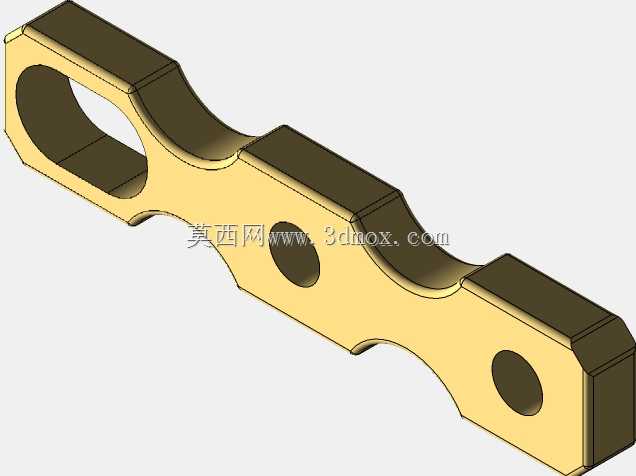

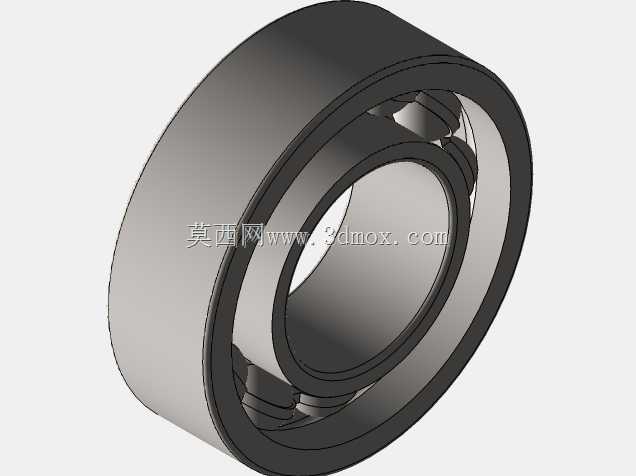

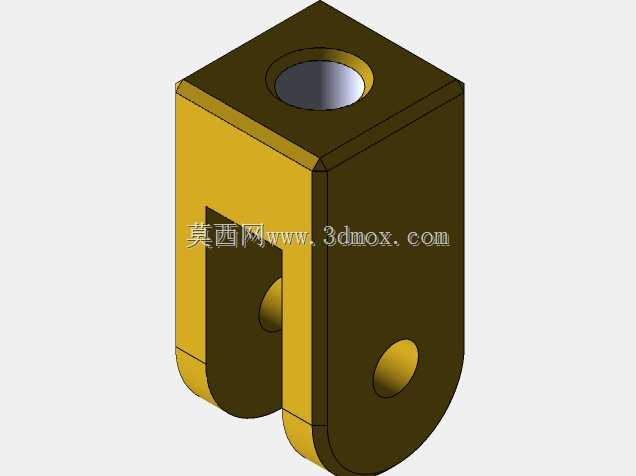

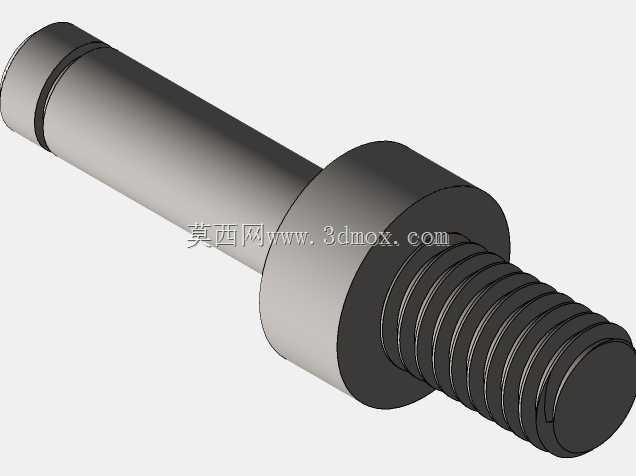

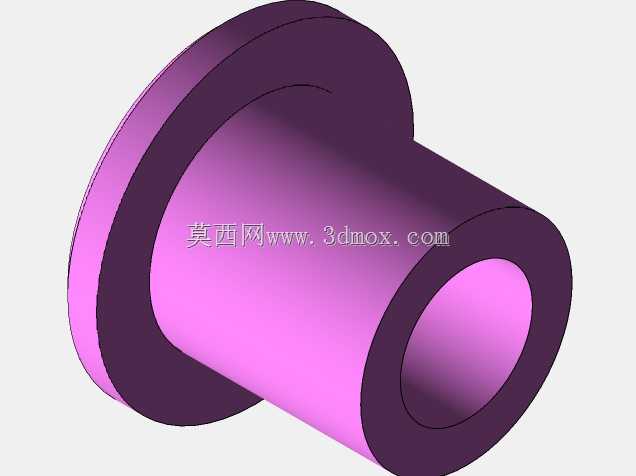

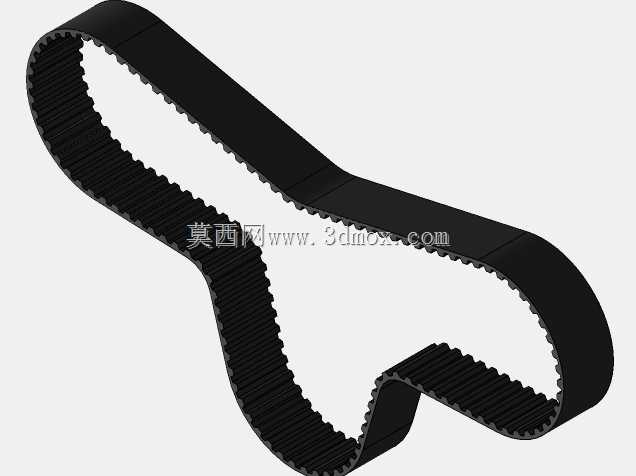

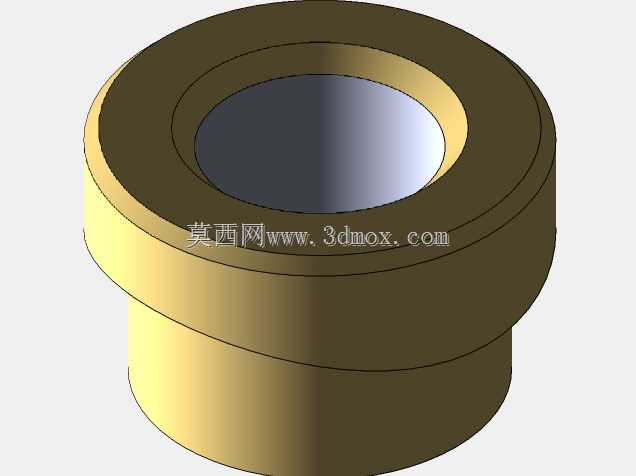

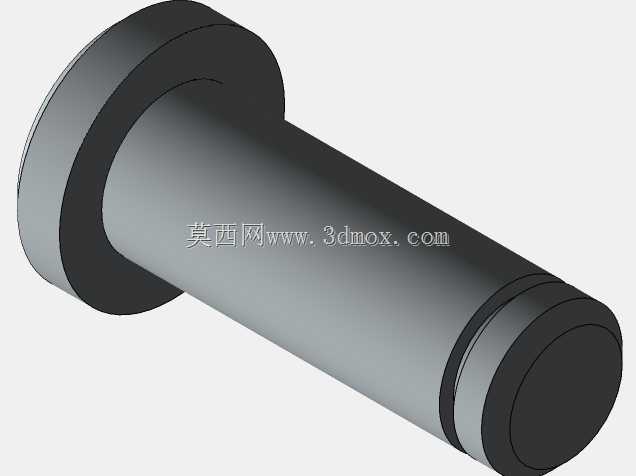

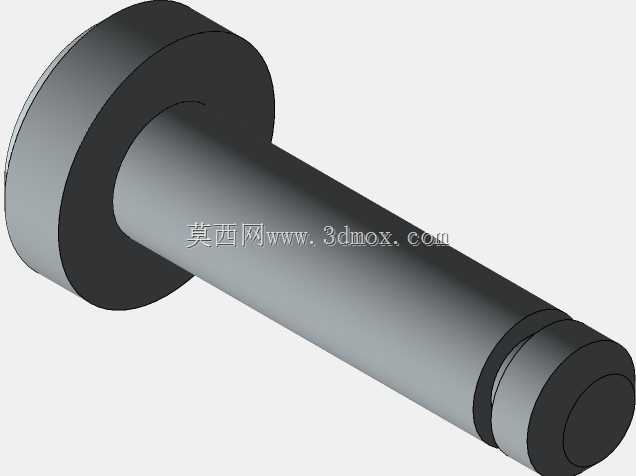

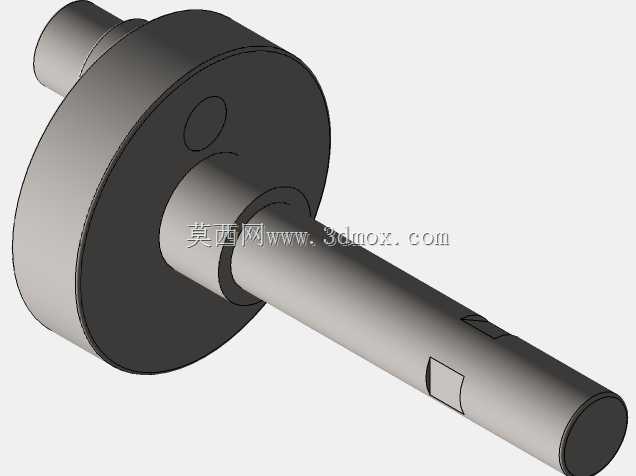

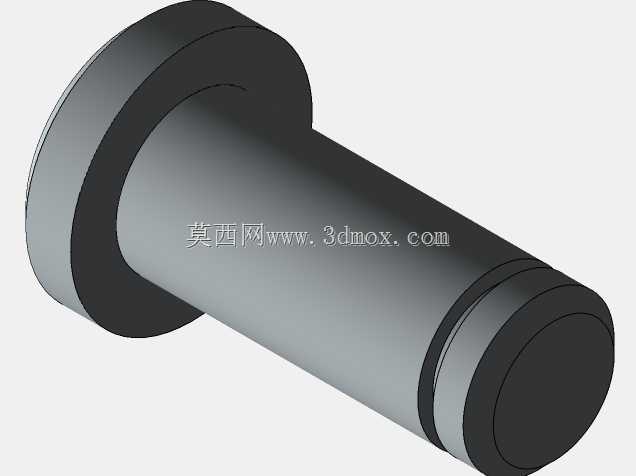

  曲轴组件采用了双偏心轮结构来匹配两个活塞的运动相位,两个偏心轮的相位差设置为180度,保证两个活塞始终保持相向或相背的同步运动,活塞销与偏心轮之间通过短连杆连接,连杆大小头均采用滚针轴承支撑,减少高转速下的摩擦阻力,同时能够承受二冲程工作循环下的高频冲击载荷。润滑方式采用了混合油雾润滑,燃油中按比例混合专用二冲程润滑油,随进气气流进入曲轴箱和气缸内部,对所有运动副进行润滑,无需单独设置机油泵和油道结构,进一步简化了整机结构。进排气系统的谐振腔设计在气缸侧面,通过调整谐振腔的容积来匹配不同转速下的进排气脉冲效应,提升中低转速区间的充气效率,保证动力输出的平顺性。

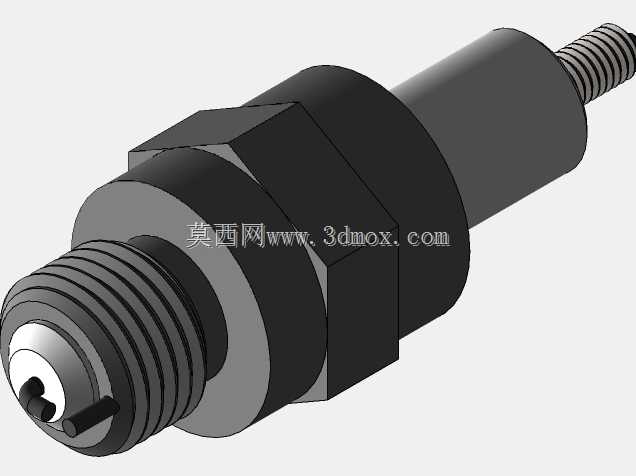

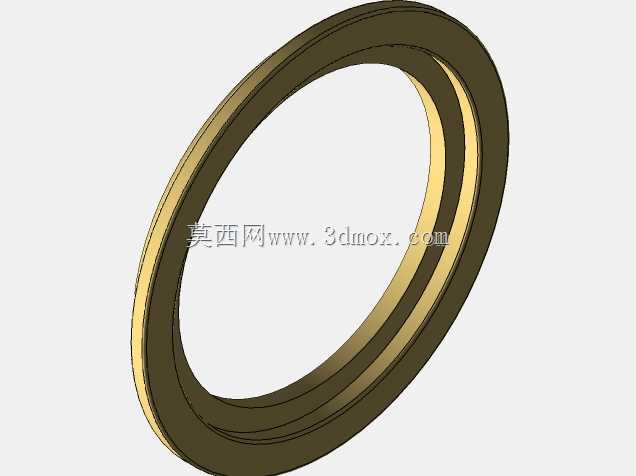

  在实际装配调试过程中,需要重点关注活塞环的开口间隙控制,由于对置活塞结构的活塞环工作温度分布与常规发动机不同,第一道气环的开口间隙设置为0.15-0.25mm,第二道气环间隙略小0.03mm,避免热态下环口膨胀顶死导致拉缸。气缸套与活塞的配合间隙按照不同材质的热膨胀系数进行匹配,采用铸铁缸套搭配铝合金活塞时,配合间隙控制在0.08-0.12mm,保证热态下的配合精度。整机的点火系统采用高压磁电机结构,直接安装在曲轴输出端,随曲轴转动同步产生高压电,无需外接电源即可实现点火,适配无外接供电的独立工作场景,点火正时通过磁电机转子与曲轴的相对安装角度进行调整,保证点火时刻处于活塞压缩行程上止点前合适的提前角位置,兼顾动力输出与燃油经济性。
