35毫米规格单轴破碎机SolidWorks设计模型

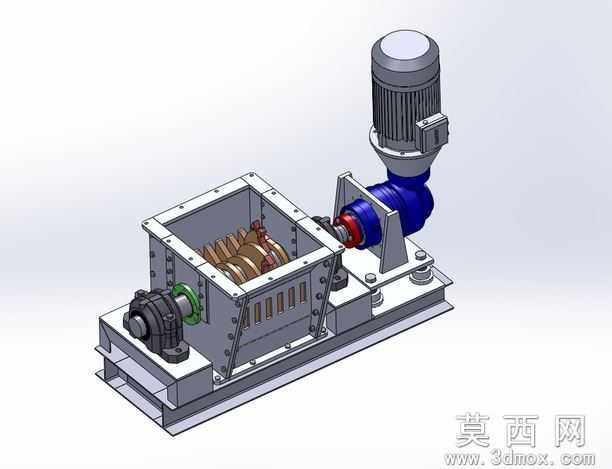

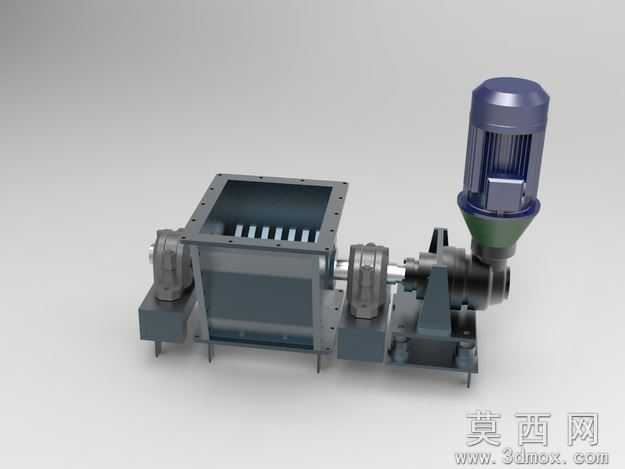

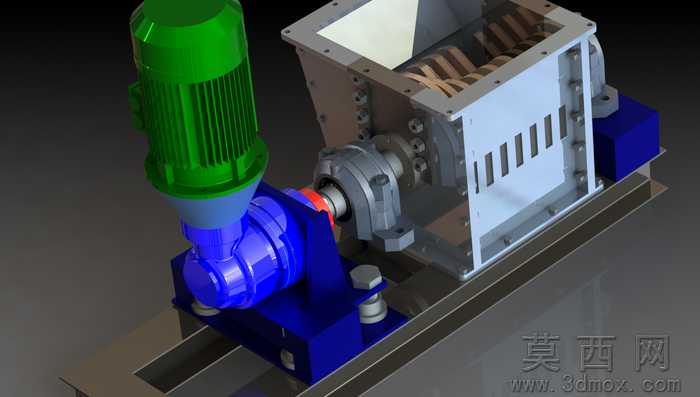

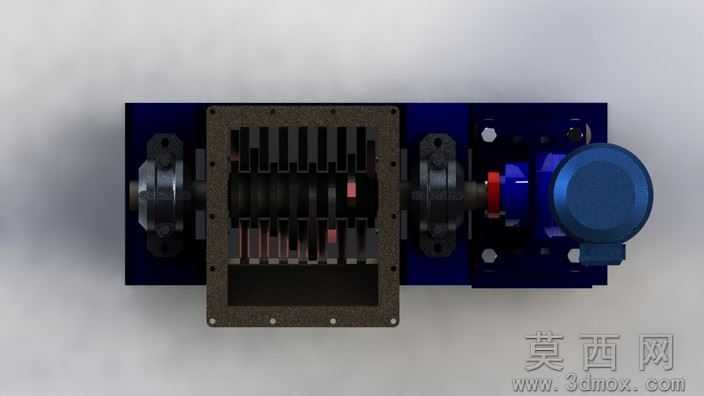

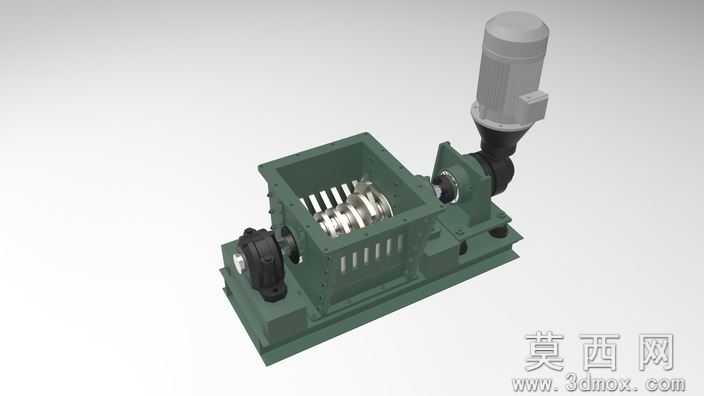

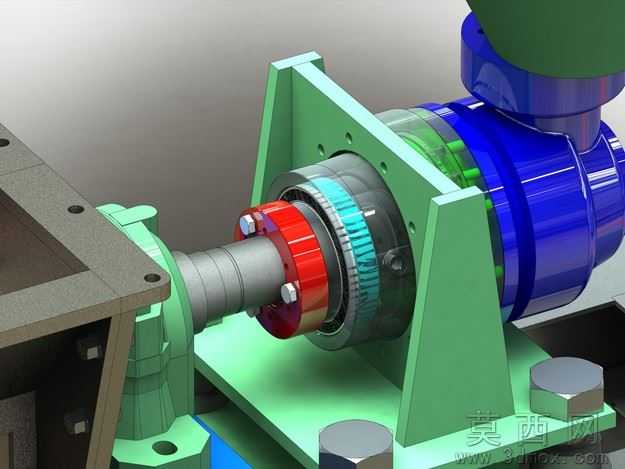

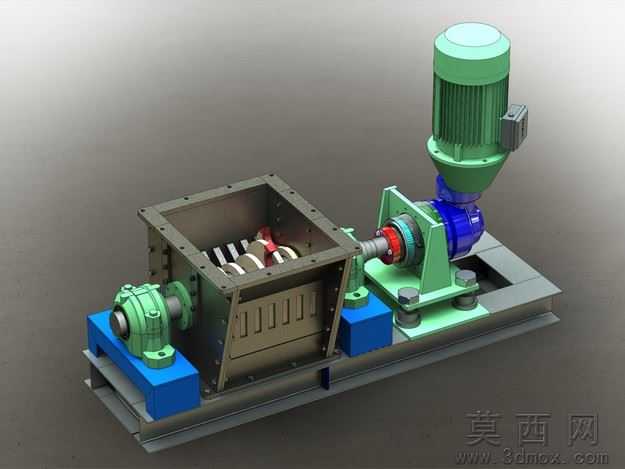

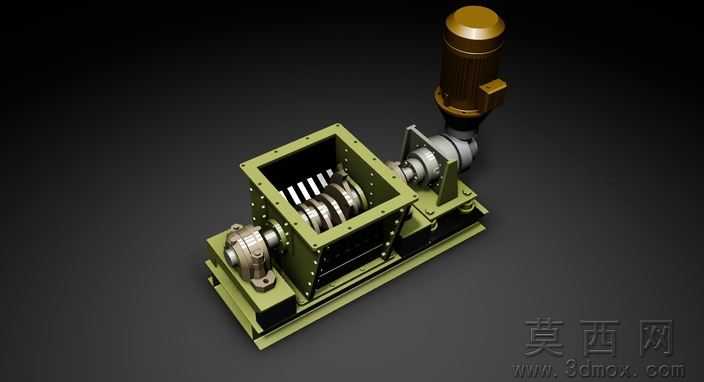

本模型为35毫米规格单轴破碎机完整三维设计模型，建模阶段采用SolidWorks2012软件完成全参数化搭建，从整体机架底座开始逐步完成破碎腔壳体、刀轴组件、传动连接单元、驱动电机、减速机、轴承座等所有零部件的独立建模，每一个零件均按照实际加工尺寸设定参数，装配过程严格遵循机械装配约束关系，添加了同轴、贴合、齿轮啮合等对应配合约束，完整还原设备真实装配逻辑，可直接生成爆炸视图查看装配顺序，也可进行干涉检查验证结构合理性。参数设计上以35毫米进料破碎粒度为核心设计指标，刀轴上的破碎刀齿按照交错排布规律设计，破碎腔内壁设置对应耐磨衬板结构，机架预留减震安装位，传动端采用减速机直连刀轴的传动方案，匹配对应功率的驱动电机参数，轴承选型、密封结构、连接螺栓规格均按照常规工业破碎机设计标准设定，所有尺寸参数可根据实际需求直接编辑修改，适配不同破碎产能的设计调整需求。渲染材质方面，模型对不同零部件赋予了对应真实材质属性，电机外壳赋予铸铁哑光金属材质，减速机壳体赋予铸钢深蓝漆面材质，破碎刀齿赋予合金工具钢高硬度金属材质，机架底座赋予焊接钢板灰色防锈漆材质，轴承密封件赋予黑色橡胶材质，透明观察区域赋予有机玻璃材质，渲染效果贴近真实工业设备外观，可直接用于方案展示、产品宣传素材制作。结构原理上，该破碎机为单轴剪切式破碎结构，工作时驱动电机输出动力经减速机减速增扭后带动刀轴旋转，进入破碎腔的物料在旋转刀齿与腔体内壁定刀的剪切、挤压、撕扯作用下被破碎至35毫米以下粒度，从腔体下方出料口排出，设备两端配置带密封的轴承座保障刀轴稳定运转，减速机与刀轴之间采用联轴器连接补偿安装误差，机架底部设置减震垫降低运行震动，整体结构紧凑，传动效率高，适合中小粒度物料破碎作业。软件兼容方面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件打开编辑，STL格式可直接用于3D打印验证样机结构，不同格式文件均保留完整装配结构，不会出现零件缺失、面破损等问题，方便不同软件使用习惯的设计师调用。研发教学应用方面，该模型可作为破碎设备研发设计的参考原型，帮助设计人员快速完成同类型破碎机的方案改型、结构优化，缩短研发周期；也可作为机械设计相关专业的教学案例，用于讲解机械装配工艺、传动系统设计、破碎设备工作原理、钣金焊接结构设计等知识点，还可用于SolidWorks软件建模教学的综合实训案例，帮助学习者掌握大型工业设备的全流程建模方法与装配技巧。
