迷你碎纸机机械结构三维设计模型

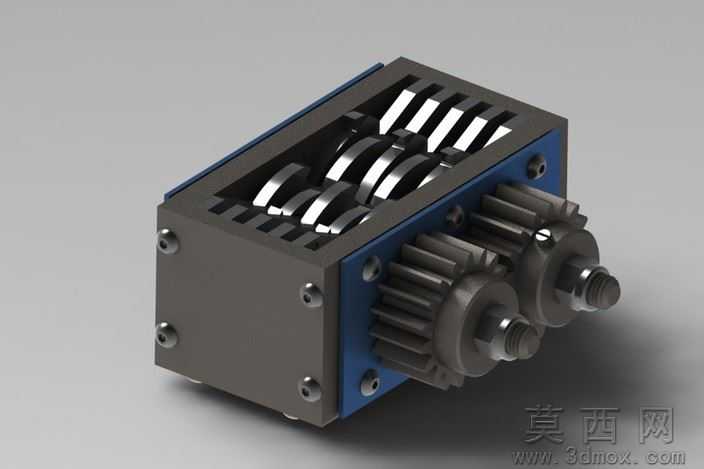

本模型为迷你碎纸机的完整机械结构三维设计，采用通用三维建模软件完成全参数化构建，可导出STEP、IGES、STL等多种通用格式，适配各类三维设计软件的编辑与二次开发需求。模型整体采用紧凑化布局设计，在有限的体积内整合了碎纸刀辊、传动齿轮组、机架壳体三大核心模块，完全还原小型碎纸设备的功能实现逻辑。渲染阶段采用金属与工程塑料搭配的材质方案：碎纸刀辊与传动齿轮赋予哑光金属材质，还原钢制零件的磨砂金属质感，刀齿边缘做细微倒角处理避免渲染出现锐利失真；两侧机架分别赋予深灰色哑光工程塑料与蓝色烤漆金属材质，通过材质差异清晰区分不同功能部件，装配螺丝等标准件做金属高光处理，提升整体渲染的真实感与层次感。结构设计上，核心碎纸单元采用平行双辊交错刀齿布局，两排刀辊的环形刀片轴向交错排布，啮合间隙控制在合理范围，可实现对纸张的剪切破碎效果；传动系统采用外置双联齿轮组设计，两个刀辊轴端分别固定啮合齿轮，通过齿轮传动实现两辊的反向同步转动，无需额外复杂传动构件即可传递扭矩，结构简洁可靠，便于后期3D打印验证或实物制作。设计思路围绕小型桌面级碎纸设备的轻量化需求展开，摒弃传统碎纸机冗余的外壳与复杂传动结构，将核心功能部件做模块化整合，所有零件均做可装配性校验，相邻零件的配合公差符合常规机械加工与3D打印的精度要求，既可以作为机械设计教学中齿轮传动、剪切机构的教学演示案例，也可作为桌面小型碎纸装置开发的原型参考，模型细节完整，无缺失面、破面等建模问题，可直接用于运动仿真、结构优化或实物制作的参考依据。
