M8螺纹可调式家具支撑脚结构设计

　　日常做民用家具、商用展柜的结构设计时，支撑调平脚是绕不开的基础零部件，这款M8规格的支撑脚，是民用柜体类产品里应用占比极高的一款调平支撑件，很多做橱柜、储物柜、实验边台、小型设备机架的结构工程师，在做底部支撑选型时都会优先考虑这类成熟结构。

　　从实际应用场景来看，这类支撑脚主要承担两个核心作用，第一是承载柜体整体的竖向载荷，将柜体自重加上内部放置物品的重量均匀传递到地面，避免柜体底板直接接触地面出现受潮、磨损的问题；第二是通过螺纹结构实现高度微调，抵消安装地面的平整度误差，不管是家装里瓷砖地面的微小坡度，还是商用空间环氧地坪的局部不平，都可以通过旋转支撑脚的底座部分，调整单个支撑点的高度，让整个柜体保持水平状态，避免出现柜门开合错位、层板物品滑移、柜体长期受力不均出现结构变形的问题。

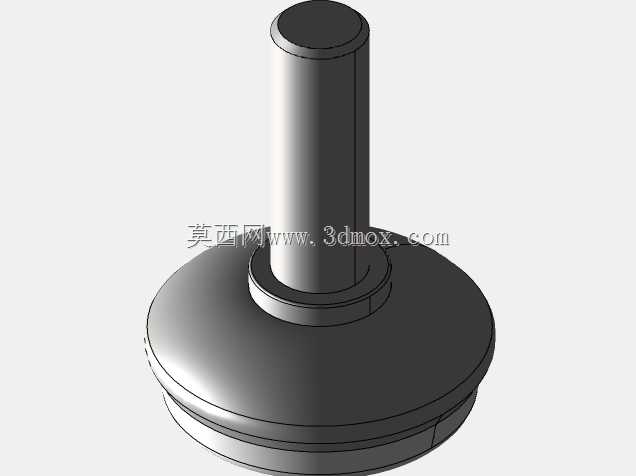

　　从功能特性上拆解，这款支撑脚采用M8外螺纹作为高度调节的传动结构，螺纹段长度覆盖了常规场景下的调节需求，一般家装橱柜的地面高差不会超过15mm，这个螺纹长度足够覆盖绝大多数安装场景的调平余量，不需要额外增加垫片或者裁切支腿。底座部分采用大直径的圆盘结构，相比小直径的支脚，更大的接触面积可以降低对地面的压强，就算是铺了实木地板、PVC地板的场景，也不会因为局部压强过大压出凹痕，底座底部的防滑垫层，一方面可以增加和地面的摩擦力，避免柜体受水平推力出现滑移，另一方面可以隔绝硬质金属底座和地面的硬接触，减少开关柜门、挪动柜体物品时产生的异响，也能避免金属底座刮花地面饰面。

　　做这类零件的三维建模时，首先要明确安装边界条件：支撑脚的螺纹端是直接拧入柜体底部的预埋螺母里，所以建模时要严格控制M8螺纹的大径、中径公差，避免和标准预埋螺母出现配合过紧拧入困难，或者配合过松出现支撑晃荡、调平后自动回落的问题。底座和螺纹段的衔接位置做了凸台过渡，这个结构不是随意设计的，一方面是增加螺纹根部的结构强度，避免柜体满载时螺纹根部出现应力集中断裂，另一方面这个凸台可以作为调平旋转时的受力限位，当支撑脚拧到最高位置时，凸台端面会顶住柜体底部的安装面，避免过度旋入导致螺纹脱扣。底座的盘面做了微弧的过渡造型，不是纯平的圆盘，这个设计一方面是提升零件的外观质感，不会像生硬的铁片那样突兀，另一方面微弧造型在注塑或者压铸生产时，更利于材料流动填充，减少生产时的缺料、缩痕问题，也能提升底座整体的结构刚性，承受大载荷时不容易出现盘面变形。

　　安装尺寸的边界上，要注意几个核心参数：首先是螺纹段的有效旋合长度，要保证和预埋螺母的旋合深度不低于8mm，才能保证足够的连接强度，避免满载时螺纹滑牙；其次是底座的最大外径，设计柜体底部的安装位时，要给底座留出足够的旋转空间，尤其是相邻两个支撑脚的间距，要避免调平旋转时两个支脚的底座出现干涉；最后是底座底部防滑垫的厚度，建模时要把防滑垫的压缩量考虑进去，一般这类橡胶或者软质PVC的防滑垫，在额定载荷下的压缩量在1-2mm左右，做柜体整体高度核算时要把这个压缩量预留出来，避免安装完成后柜体整体高度比设计值偏低。

　　实际选型使用时，这类M8规格的支撑脚单脚额定承载一般在80-120kg，常规四个脚配置的话，整体柜体承载可以满足绝大多数家用橱柜、储物柜的使用需求，如果是放重型设备、大量储物的重型柜体，可以适当增加支撑脚的数量，或者选用更大规格螺纹的支脚。另外在做不同场景的适配时，如果是用在潮湿环境比如卫浴柜、厨房水槽下方的柜体，可以选用表面做了镀锌或者不锈钢材质的版本，避免长期受潮出现锈迹污染地面；如果是用在有防静电要求的车间工位，可以把底部防滑垫换成防静电材质，避免静电积累损伤电子元器件。

　　从建模逻辑上来说，做这类标准五金件的参数化模型时，可以把螺纹直径、螺纹长度、底座直径、底座高度、防滑垫厚度都设为可变参数，后续做不同规格支脚的设计时，只需要修改对应参数就能快速生成新的模型，不需要重复绘制，能大幅提升结构设计的效率。建模时螺纹部分如果是做装配干涉检查，可以用简化的装饰螺纹线，如果是做有限元受力分析，就需要绘制精确的螺纹牙型，保证应力分析的结果准确。另外底座和螺纹段的衔接圆角一定要做，不能做成直角衔接，直角位置的应力集中系数会比圆角过渡高3倍以上，很容易在满载时出现断裂问题，一般这个位置的圆角半径取0.8-1.2mm就可以兼顾强度和生产工艺要求。
