弯引脚碳膜固定电阻器三维结构

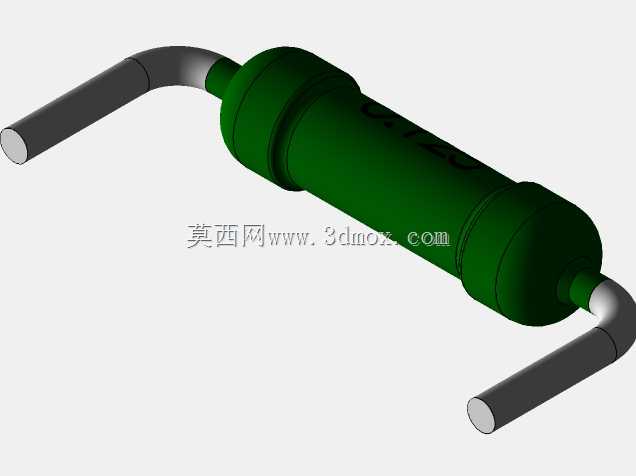

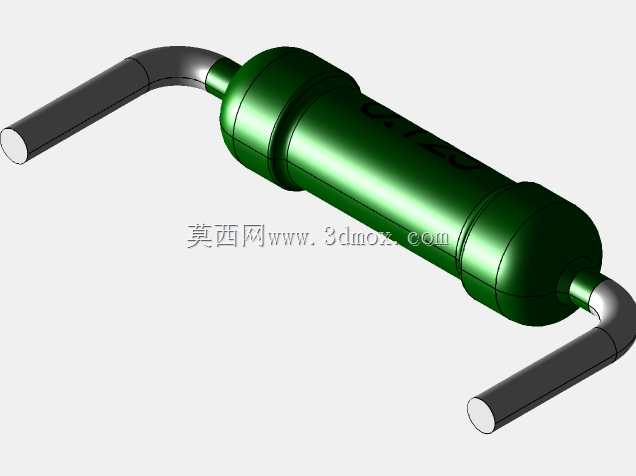

　　在通讯设备的板级电路设计场景中，这类带弯折成型引脚的固定电阻是电源回路、信号调理链路里用量极大的基础无源元件，不同于常规直插电阻的垂直引脚设计，这款电阻的引脚预先做了90度弯折处理，适配通讯类产品内部紧凑的板间安装空间，尤其是在射频模块、接口转接板这类对元件安装高度有严格限制的区域，弯折引脚可以让电阻本体平行贴装在PCB板面上方，既避免了直立安装带来的高度超限问题，也能减少引脚过长带来的信号寄生参数影响，对高频通讯电路的性能稳定有实际帮助。从结构设计来看，电阻本体采用圆柱形陶瓷基体封装，外层覆盖绿色的绝缘保护漆层，漆层表面预留了标识印刷区域，用于标注阻值、精度等级等核心参数，两端的金属端盖与引脚采用压接加焊接的复合连接方式，

　　保证引脚与内部电阻膜层的可靠电连接，避免在设备运输、长期震动工况下出现引脚松脱、接触电阻变大的问题。引脚部分采用镀锡铜包钢材质，既有足够的机械强度支撑弯折后的形态，也具备良好的可焊性，适配波峰焊、手工焊等多种通讯板卡常用的焊接工艺，弯折段的长度、弯折半径都经过实际装配验证，既不会因为弯折半径过小导致引脚根部断裂，也不会因为引脚过长导致焊接后与周边元件产生干涉。在实际选型应用中，这类电阻多用于通讯设备的限流、分压、阻抗匹配场景，比如在以太网接口的防雷保护链路中，电阻可以配合TVS管实现浪涌电流的限流，在射频前端的匹配网络中，高精度的电阻可以保证端口阻抗的一致性，减少信号反射。设计这类元件的三维模型时，需要重点还原引脚的弯折角度、

　　本体的直径与长度参数，因为在PCB布局的干涉检查环节，元件的实际安装边界直接影响板卡的可装配性，很多新手工程师在布局时容易忽略引脚弯折后的横向占用空间，导致装配时电阻与周边的电容、接插件产生碰撞，这个模型精准还原了引脚弯折后的整体轮廓，包括引脚端部的倒角、本体两端端盖的凸起尺寸，能直接导入PCB结构设计软件做装配干涉校验。从安装边界来看，电阻本体平行于板面安装时，本体底部与PCB板面的预留间隙控制在0.5到1毫米之间，既可以避免焊接时助焊剂残留堆积在本体下方难以清理，也能保证元件在工作时的散热空间，电阻工作时产生的少量热量可以通过引脚传导到PCB焊盘，同时通过本体与板面之间的空气间隙实现对流散热，

　　在通讯设备常见的-40℃到85℃工作温度范围内，这种安装方式可以保证电阻的阻值漂移控制在精度允许范围内。不同于贴片电阻的小型化设计，这类带成型引脚的电阻在大功率通讯设备、工业通讯模块中应用更广泛，因为它的功率冗余更大，耐浪涌电流能力更强，在电源端口的限流场景下，不容易因为瞬时过流出现开路失效，引脚的弯折形态也可以根据不同的板卡安装需求做调整，这个模型的引脚参数是按照通讯板卡最常用的卧式安装弯折尺寸设计的，两端引脚的焊盘间距适配标准2.54毫米网格的PCB布局，工程师在做结构设计时，可以直接调用这个模型完成板上元件的布局，不需要再单独绘制元件的三维轮廓，能有效减少结构设计阶段的重复工作量，也能避免因为自行绘制模型的尺寸偏差导致后续装配出现问题。在做整机的抗震仿真分析时，这个模型的重量分布、引脚刚度参数也能为仿真提供准确的输入条件，因为电阻本体的重量集中在中间的陶瓷基体部分，引脚作为支撑结构，在震动工况下的应力集中点主要在引脚弯折处与端盖连接的位置，精准的模型可以帮助工程师提前评估引脚的应力水平，判断是否需要在元件底部点胶固定，提升通讯设备在车载、机载等震动工况下的长期可靠性。
