村田贴片式压电蜂鸣器结构设计

　　在消费电子、通讯终端、工业控制板卡的硬件设计环节，板载发声提示器件的选型与结构适配，是很多结构工程师容易忽略但直接影响终端交互体验的细节，这款村田压电式蜂鸣器的三维结构，完全按照实物测绘参数构建，可直接导入各类PCB结构设计、整机装配校验场景使用。

　　从实际应用场景来看，这类薄型压电蜂鸣器的适配场景非常广泛，小到TWS耳机充电仓的按键提示音、智能手环的告警提醒，大到通讯基站板卡的故障告警、工业手持终端的操作反馈、家用智能电表的欠费提示，只要是板载空间受限、需要低功耗发声提示的场景，都能看到这类器件的身影。和传统电磁式蜂鸣器相比，压电式结构不需要额外的线圈绕制结构，整体厚度可以做到更薄，工作时的驱动电流仅为毫安级，非常适配电池供电的便携类通讯、数码产品，不会因为发声器件的功耗拉高整机待机电流，影响设备续航表现。

　　从产品功能特性来看，这款蜂鸣器依靠压电陶瓷片的逆压电效应实现发声，当给器件施加对应谐振频率的交变电压时，陶瓷片会产生机械形变带动周边的振动膜片振动，从而推动空气发出特定频率的提示音。和同尺寸的电磁蜂鸣器相比，它的发声频率响应更集中在2-4kHz的人耳敏感频段，不需要额外的共鸣腔结构就能获得足够的提示音量，在结构设计时不需要为器件预留大尺寸的出声腔体，能大幅压缩板载占用空间。同时它的结构没有活动的机械触点，抗振动、抗冲击性能更好，在工业类通讯设备、户外手持终端这类使用环境相对复杂的场景中，不会因为设备跌落、长期振动出现触点接触不良、发声失效的问题，长期使用的可靠性更高。

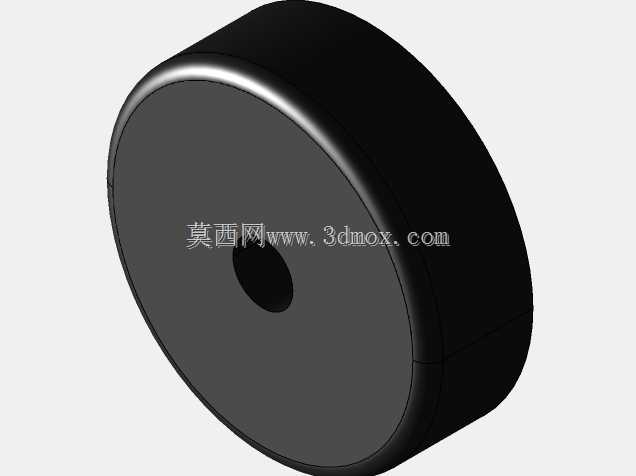

　　在设计思路上，这个三维模型完全还原了实物的装配层级：最外层是耐高温的黑色PBT塑壳，外壳边缘做了微小的倒角处理，避免SMT贴片过回流焊时，外壳边缘的应力集中导致塑壳开裂；外壳中心预留的出声小孔，孔径经过精准测算，既可以保证声音顺利传出，又能阻挡焊接过程中产生的助焊剂蒸汽、锡膏飞溅物进入器件内部，污染压电陶瓷片影响发声性能；底部的两个焊盘完全按照标准SMD封装尺寸绘制，焊盘的阻焊层、钢网开口尺寸都和实际器件的焊接要求匹配，结构工程师在做PCB布局时，可以直接调用这个模型核对焊盘位置、器件高度和周边元件的安全距离，避免出现焊接干涉、器件和周边结构件顶死的问题。

　　关于外形尺寸与安装边界，这款蜂鸣器采用标准的22mm直径圆形薄型封装，整体厚度控制在4mm以内，属于同规格发声器件中厚度较薄的型号。在做整机结构设计时，需要注意几个关键的安装边界：首先是器件上方的出声空间，不能被结构件完全遮挡，至少要预留0.5mm以上的空气间隙，同时要在对应的壳体位置预留出声孔，出声孔的总开孔面积不小于器件中心出声孔面积的1.2倍，避免声音被遮挡导致音量衰减；其次是焊接时的周边安全距离，器件焊盘外侧0.8mm范围内不要布置高度超过1mm的元件，避免SMT贴装时吸嘴取件、放件出现干涉，同时也能避免过回流焊时的热影响波及周边敏感器件；另外要注意，这类压电蜂鸣器的驱动信号要匹配器件的谐振频率，不要直接给直流电压驱动，否则不仅无法正常发声，还可能导致内部压电陶瓷片的极化失效，缩短器件使用寿命。

　　很多刚接触硬件结构设计的工程师，在选型蜂鸣器时往往只关注电气参数，忽略结构尺寸的匹配，经常出现PCB打样回来后，蜂鸣器高度超标顶到外壳、焊盘位置偏差无法焊接、出声孔位置不对导致音量过小的问题，这个精准测绘的三维模型，可以直接导入装配环境做干涉检查，提前规避这些生产组装环节的常见问题。在通讯终端产品的结构设计中，这类小型板载器件的模型精度，直接影响整机的装配良率，哪怕是0.1mm的尺寸偏差，都可能导致批量生产时出现组装故障，因此模型构建时严格对照实物的实测尺寸，外壳的拔模角度、底部焊盘的共面度、边缘的倒角细节都做了还原，完全可以满足结构校验、装配模拟的使用需求。
