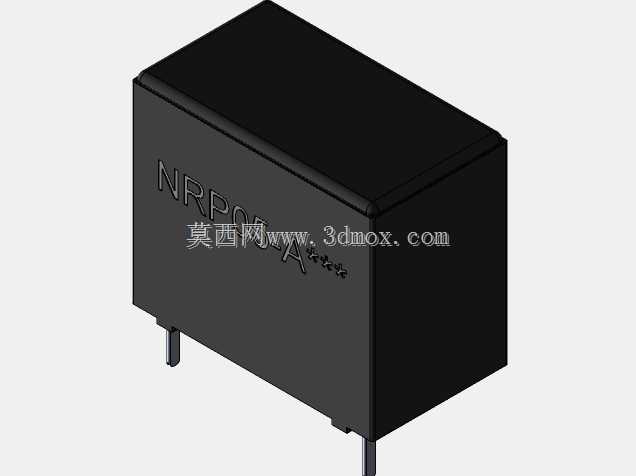

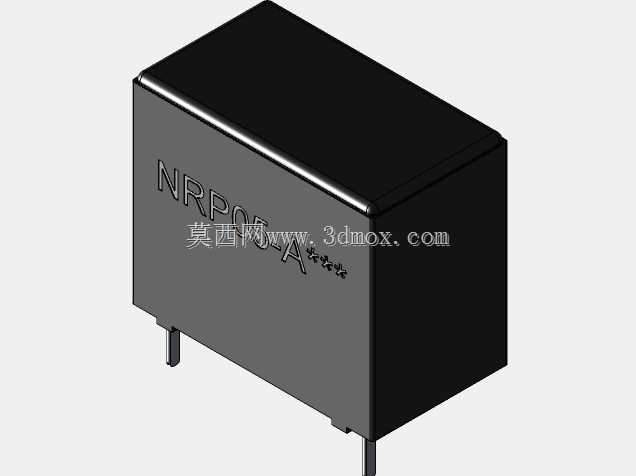

NRP05系列小型信号继电器三维结构

　　在工业控制板卡、消费类电子控制回路、通讯终端设备的信号切换回路里，这类小型塑封信号继电器的应用占比一直不低，很多做低压控制回路设计的工程师，在选型阶段最先要确认的就是元件的安装边界与外形干涉风险，毕竟板载元件的排布密度一旦过高，引脚间距、壳体突出高度、相邻元件的安全间隙任何一项出问题，都会直接导致PCB打样后组装失败。这次还原的NRP05系列两款继电器结构，完全按照实物的装配公差做了细节还原，壳体的拔模斜度、引脚的伸出长度、引脚中心距都做了精准对齐，能直接导入PCB布局软件做干涉检查，不用再手动测量实物尺寸反复核对。

　　从实际使用场景来看，NRP05-A款属于常开型单组信号触点，额定负载下能满足10万次以上的机械寿命要求，一般用在智能家居的控制板、小型工控模块的IO信号切换回路里，壳体采用的是阻燃PBT材质，表面做了哑光磨砂处理，印字区域的字符凹陷深度也做了还原，能满足常规丝印工艺的对位要求；NRP05-C款是转换触点结构，也就是常说的1SW形式，一组常开一组常闭触点，更多用在通讯设备的信号通路切换、小型电源模块的回路切换场景，两款的安装引脚间距完全一致，能在同一种PCB封装上互换使用，这也是很多设备厂商选这系列元件的核心原因——不用改板就能根据功能需求切换触点形式，大幅降低了硬件迭代的改板成本。

　　做这个三维结构的时候，最先确认的是安装面的基准，把引脚的端面作为Z向安装基准面，壳体底部到PCB板面的预留间隙控制在0.2mm，刚好能满足波峰焊时的助焊剂挥发空间，不会出现焊锡爬到壳体侧面的问题。壳体的边角做了R0.3的圆角处理，不是尖锐直角，这一点很多网上下载的同类模型都没做对，实际量产的塑封元件为了避免注塑时的应力集中，边角都会做小圆角过渡，要是模型做成直角，导入结构装配的时候很容易和相邻的接插件、电容外壳出现虚假干涉，导致工程师反复调整布局浪费时间。引脚的截面是0.5mm*0.5mm的方脚，表面做了镀锡处理的结构示意，伸出壳体的长度是3.2mm，刚好能匹配1.6mm厚度的常规FR4板材，过波峰焊后焊盘的吃锡高度能达到引脚长度的三分之二，满足IPC的焊接强度要求。

　　从结构设计的细节来看，两款继电器的外形尺寸完全一致，长10.5mm、宽7.5mm、高9.2mm，属于标准的超小型信号继电器尺寸，能直接贴装在2.54mm网格间距的PCB板上，不会占用多余的板上空间。壳体侧面的定位凸点做了0.15mm的突出量，这个结构是为了自动插件时的设备定位用的，很多模型都会忽略这个小特征，导致做自动化产线的插件仿真时出现定位偏差，没法模拟真实的插件过程。顶部的壳体合模线做了0.05mm的凸起示意，完全还原量产件的真实合模状态，做产品外观渲染的时候不会出现“完美零件”的失真感。

　　在实际选型适配的时候，要注意这类继电器的线圈功耗属于低功耗范畴，线圈驱动电压覆盖3V、5V、12V、24V几个常规等级，模型里预留了线圈引脚的极性标识位置，能根据实际选型的线圈规格调整标识方向，避免硬件设计时出现线圈接反的问题。触点部分的内部结构虽然被塑封外壳包裹，但模型里也做了内部腔体的占位结构，要是需要做热仿真分析，可以直接把内部的触点发热功率参数赋给内部腔体，不用再额外拆分零件做简化，能大幅缩短热仿真的前处理时间。

　　很多刚入行的结构工程师在画板载元件布局的时候，总习惯找简化的方块模型凑数，最后做样机的时候才发现元件高度超了、和外壳顶到了，或者引脚位置不对插不进去，用精准还原的三维模型做前期布局校验，能把这类低级错误的出现概率降到零。尤其是做通讯类终端产品的时候，板上除了继电器还要放网口变压器、滤波电容、接插件等一堆元件，每个元件的安装边界都精准的话，整个PCB的布局密度能做到最优，不会浪费宝贵的板内空间，也不会因为预留间隙过大导致产品整体尺寸超标。

　　另外要注意的是，这类塑封继电器属于非密封结构，壳体和底座的结合处有细微的缝隙，在做有三防漆涂覆要求的产品时，要在模型里预留涂覆遮蔽的位置，避免三防漆渗到继电器内部导致触点接触不良。模型里把底座和上壳的结合缝位置做了清晰的结构示意，做涂覆治具设计的时候能直接参考这个位置做遮蔽圈的设计，不用再拆件测量缝隙位置。引脚的根部做了凸点限位结构，这个结构是用来控制插件时引脚插入PCB的深度的，避免插件时压力过大把引脚顶到壳体内部导致触点变形，这个小特征在做自动化插件的受力仿真时非常关键，要是模型没做这个凸点，仿真时的受力变形量计算会和实际情况出现很大偏差。
