直角弯式TNC射频同轴连接器结构设计

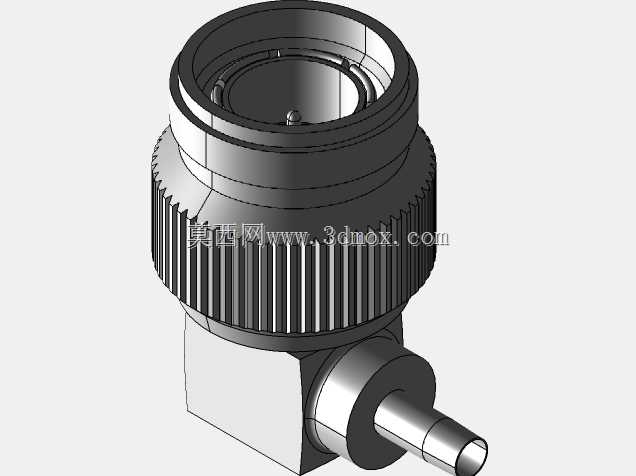

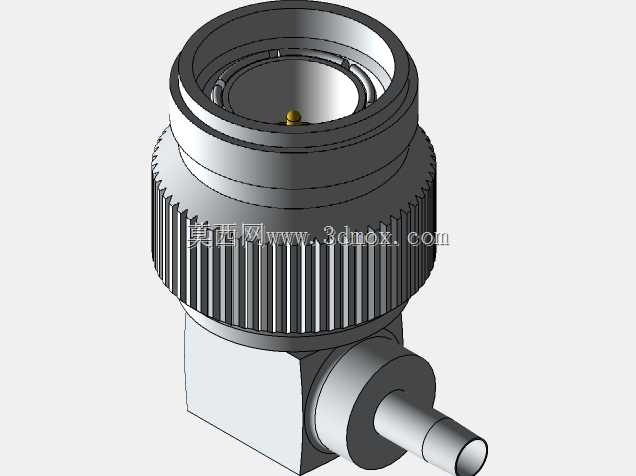

　　在射频通讯系统的布线布局中，直角弯式射频连接器是解决狭小空间内线缆转向、避免线缆过度弯折导致信号损耗的核心连接件，这款弯式TNC接头的设计，正是针对通讯机柜内部、机载通讯设备、测试仪器面板这类布线空间局促的场景开发，能够在不额外增加线缆弯曲半径的前提下，实现射频信号90度转向传输，减少布线应力对线缆芯线的拉扯损伤。从结构功能来看，这款接头采用标准TNC螺纹锁紧接口，接口端的内导体插针采用镀金工艺，保证高频信号传输时的接触可靠性，外导体的滚花结构设计，是为了在无工具辅助的手动拧紧场景下增加摩擦力，避免安装时手滑导致锁紧不到位，螺纹配合的锁紧方式相比卡扣式BNC接头，具备更强的抗振动性能，能够在移动通讯设备、

　　户外基站设备这类存在持续振动的工况下保持连接稳定，不会出现信号瞬断的问题。接头的弯转部位采用一体化金属壳体加工，直角过渡处做了圆弧倒角处理，既避免了直角尖角在装配时划伤操作人员或线缆外皮，也能优化内部信号传输路径的阻抗连续性，减少直角转弯带来的信号反射，保证DC到11GHz频段内的信号传输驻波比控制在合理范围内。尾部的线缆压接端设计，适配常用的半柔、半刚性射频线缆，压接部位的阶梯孔结构，能够分别对线缆的外屏蔽层和内绝缘层做定位固定，压接后可承受不小于100N的轴向拉脱力，满足工业级设备的连接强度要求。从设计思路层面，建模时优先保证接口的标准互换性，所有接口尺寸严格遵循TNC连接器的通用规范，

　　确保和市面上同规格的TNC母座能够完全适配，不存在插接过松或过紧的问题；弯角部分的内部腔体尺寸经过反复校核，保证内导体和外导体之间的绝缘介质厚度均匀，避免出现阻抗偏移导致的信号回波损耗增大。外形尺寸方面，接头接口端的最大外径控制在16mm左右，滚花段长度12mm，直角弯转后尾部的轴线和接口端轴线垂直，整体安装后从安装面突出的高度仅为22mm，相比直式TNC接头能够节省近三分之一的轴向安装空间，在高密度排布的通讯面板上，能够让相邻接头之间的间距缩小到8mm以内，大幅提升面板的接口排布密度。安装边界上，这款接头在装配时不需要额外的安装法兰，直接通过螺纹锁紧在设备面板的母座上，尾部压接线缆后的最小弯曲半径为线缆外径的5倍，

　　布线时只需要预留出接头尾部15mm的直线段线缆，即可保证压接部位不会因为线缆弯折出现应力集中。在实际工程应用中，这类弯式TNC接头常被用在无线电测试设备的信号输出端口，避免直式接头突出过长导致测试人员走动时误碰折断，也会用在车载通讯电台的天线接口处，解决车厢内部走线空间不足的问题，部分军工通讯设备中也会采用同类结构的接头，依靠螺纹锁紧的高可靠性，满足强冲击、高振动工况下的信号稳定传输。建模过程中，对内部的绝缘支撑件也做了完整的结构还原，绝缘件采用聚四氟乙烯材质，通过台阶卡接的方式固定在外导体腔体内，既能够精准定位内导体插针的同轴度，也能在高低温环境下保持尺寸稳定性，不会因为温度变化导致内导体偏移出现信号传输故障。外导体表面采用镀镍处理，兼顾防腐蚀性能和焊接性能，尾部压接段的表面做了防滑滚纹，压接后金属壳体和线缆屏蔽层能够紧密贴合，保证屏蔽效能大于90dB，避免外界电磁干扰进入信号链路，也防止内部信号向外辐射干扰其他敏感电路。
