液胀式可调单极转换触点恒温控制组件

　　做家电和小型加热设备温控选型的工程师，对这类液胀式恒温器不会陌生，这次拆解建模的TR2款，是民用加热类设备里用量极大的一款单极转换触点温控元件。先从实际应用场景说，它不是工业级高精度温控，主打民用加热设备的通断式温度控制，常见的落地场景包括家用小型采暖电暖气片、台式电烤箱、嵌入式蒸烤箱、商用小型加热锅炉、台式洗碗机、滚筒洗烘一体机的加热回路，甚至部分商用开水器、小型电加热暖风机也会用同款结构的元件，核心是靠液体膨胀的物理特性实现无源温控，不需要额外供电给传感部分，可靠性比电子式温控高很多，适合高温高湿的厨卫、采暖设备内部工况。

　　再讲实际用途，它是整个加热回路的核心通断元件，单极带转换触点的设计，意味着它不仅能在温度达到设定阈值时切断加热回路，还能同步接通状态指示回路，比如设备加热时红灯亮，达到设定温度切断加热后绿灯亮，不需要额外加辅助继电器就能实现状态切换，对成本敏感的民用家电来说，这个设计能省掉不少外围元件成本。传感部分的温包和毛细管全用紫铜制作，紫铜的导热速度快、塑性好，温包能快速感知被控区域的温度变化，毛细管可以根据设备内部的安装空间弯折，最小转弯半径控制在5mm，弯折的时候不会堵死内部的感温介质通道，也不会因为长期冷热循环出现开裂漏液的问题。

　　功能特性上，它的温度设定区间覆盖0到86摄氏度，刚好匹配民用加热设备的常用温度范围——洗碗机的洗涤加热温度一般在40-70度，电烤箱的低温发酵区间在30-60度，电暖器的表面温度控制在80度以内避免烫伤，这个量程完全能覆盖。触点用的是银基触点，额定通断容量是16A，适配250V交流回路，能直接驱动2kW以内的加热管，不需要外接交流接触器，小功率设备里可以直接串在主回路上，减少接线节点。触点的动作逻辑是温度升高到设定值时切换触点，属于常闭型加热回路的标配逻辑，温度低于设定值时触点复位接通加热，温度到点断开，纯机械结构的动作寿命能到10万次以上，满足家电类产品的使用寿命要求。

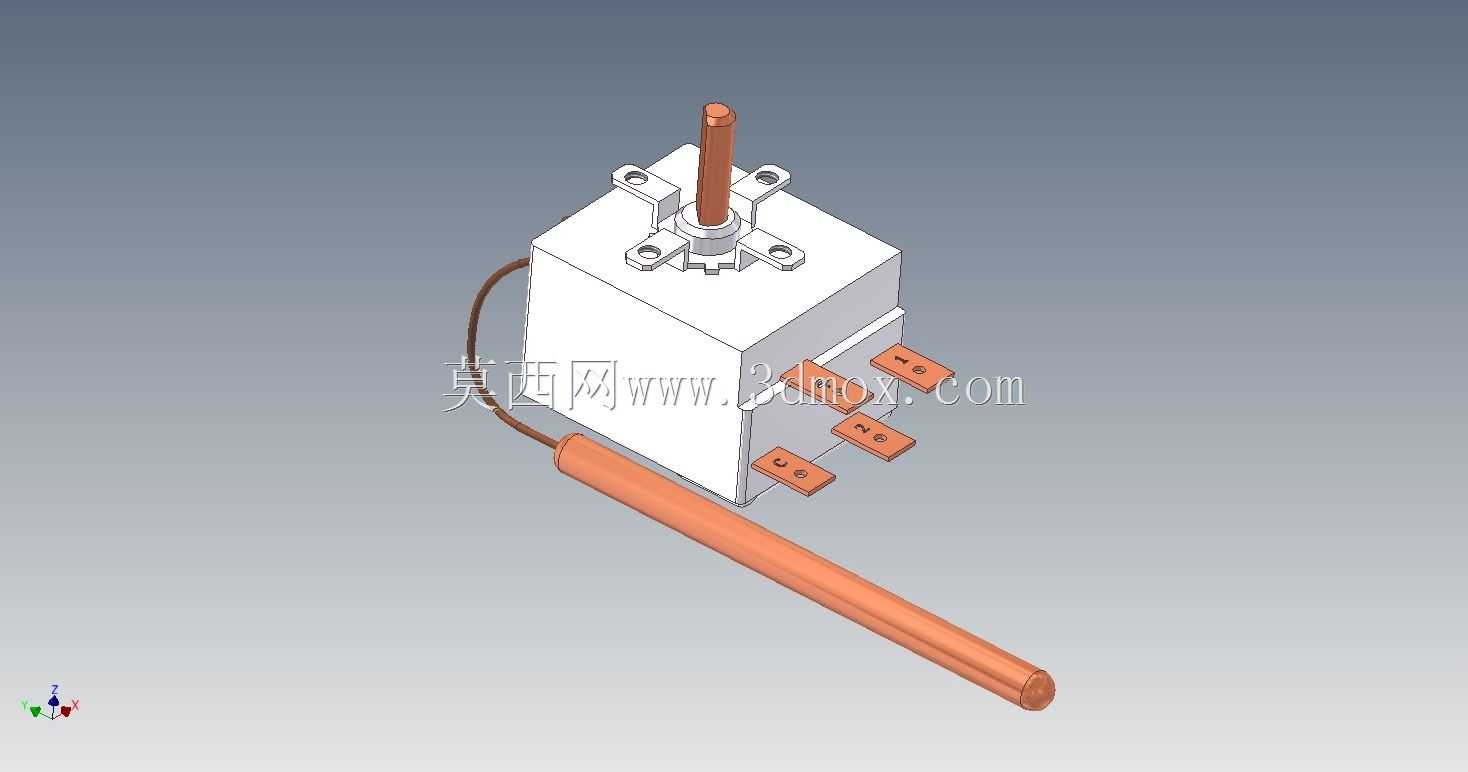

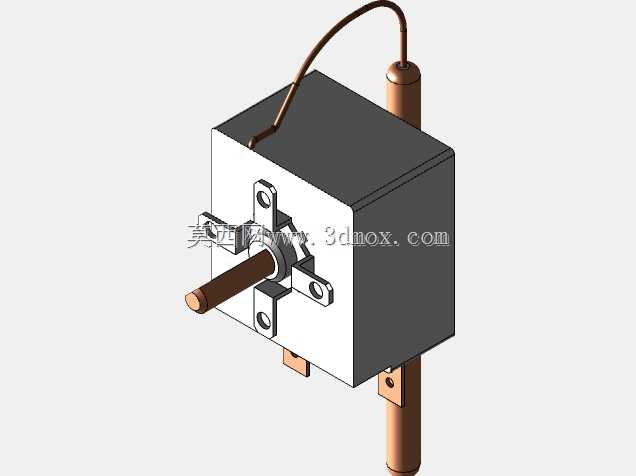

　　设计思路上，整个组件分成三个核心部分：主体基座、感温组件、接线端子。主体基座用耐高温的电木材质注塑成型，绝缘性能好，长期在120度的设备内部环境下不会变形，顶部的安装法兰做了四个固定孔，是标准的方形安装位，安装时直接卡在设备预设的安装支架上，用螺丝锁紧就行，不需要额外做定制安装位。顶部伸出的调节杆是温度设定端，配套旋钮装在设备面板上，用户转动旋钮就能通过调节杆改变内部弹簧的预紧力，从而改变动作温度阈值，调节力矩控制在0.1-0.3N·m，用户转动的时候不会太松也不会卡滞。感温组件就是紫铜温包加毛细管，毛细管长度可以根据不同设备的安装需求调整，温包要放在被控温区的气流或者水流路径上，不能贴在加热管上，不然会出现温度感知偏差。接线端用的是6.3x0.8mm规格的Faston插片，也就是行业里通用的250型插簧端子，接线的时候直接把对应规格的插簧插进去就行，不需要拧螺丝，生产线装配效率很高，三个插片分别对应公共端、常闭端、常开端，接线标识模压在基座侧面，装配的时候不会接错。

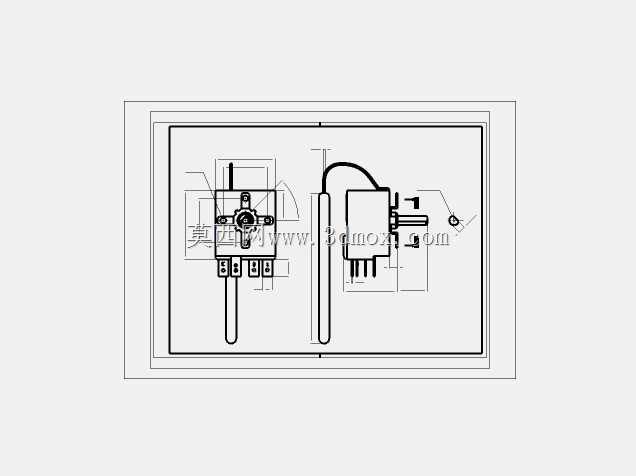

　　外形尺寸和安装边界这块，建模的时候特意核对了实际安装的干涉问题，主体基座的外形是方形，边长38mm，加上顶部安装法兰的总宽度是48mm，基座本体高度32mm，调节杆从法兰面往上伸出15mm，直径4mm，配套的旋钮孔径要做4.2mm的间隙配合。接线端的三个插片从基座侧面平行伸出，相邻插片的中心距是10mm，插片末端和基座侧面的距离是8mm，接线后插簧加上导线的弯曲半径要留至少15mm的空间，避免导线和周边的金属结构件摩擦破皮。毛细管从基座侧面引出，引出位置的根部做了防弯折的护套，安装的时候毛细管不能硬折，靠近基座10mm以内的位置不能弯折，避免根部断裂漏液。温包是直径6mm的紫铜管，长度根据选型不同有差异，这款的温包长度是180mm，安装的时候温包要悬空或者用卡子固定在被控温区，不能和设备的金属外壳直接贴死，不然会受外壳温度影响导致控温不准。安装法兰的四个固定孔是M4螺丝的过孔，孔位中心距是40mm，安装时法兰和设备面板之间要加耐高温的硅胶密封圈，避免设备内部的蒸汽、灰尘进到温控器内部，影响触点寿命。

　　实际选型的时候要注意几个边界：如果加热功率超过3kW，就不能用这个温控直接带主回路，要加中间继电器，不然触点容易烧蚀；毛细管的长度选型要比实际安装需要的长度长50mm左右，留够安装余量，不能拉太紧；温包的安装位置要避开冷风口或者直接辐射的加热源，不然会出现控温偏差，比如烤箱里的温包要放在腔体中部，不能放在加热管正上方，不然会出现实际腔体温度没到设定值，温控就提前断开的问题。这类机械温控的优势就是抗干扰能力强，不会像电子式温控那样因为电压波动、电磁干扰出现误动作，在民用加热设备里的应用占比一直很高，建模的时候把所有的安装特征、端子尺寸、弯折边界都做了1:1还原，不管是做设备结构设计的装配干涉检查，还是做维修替换的选型参考，都能直接用。
