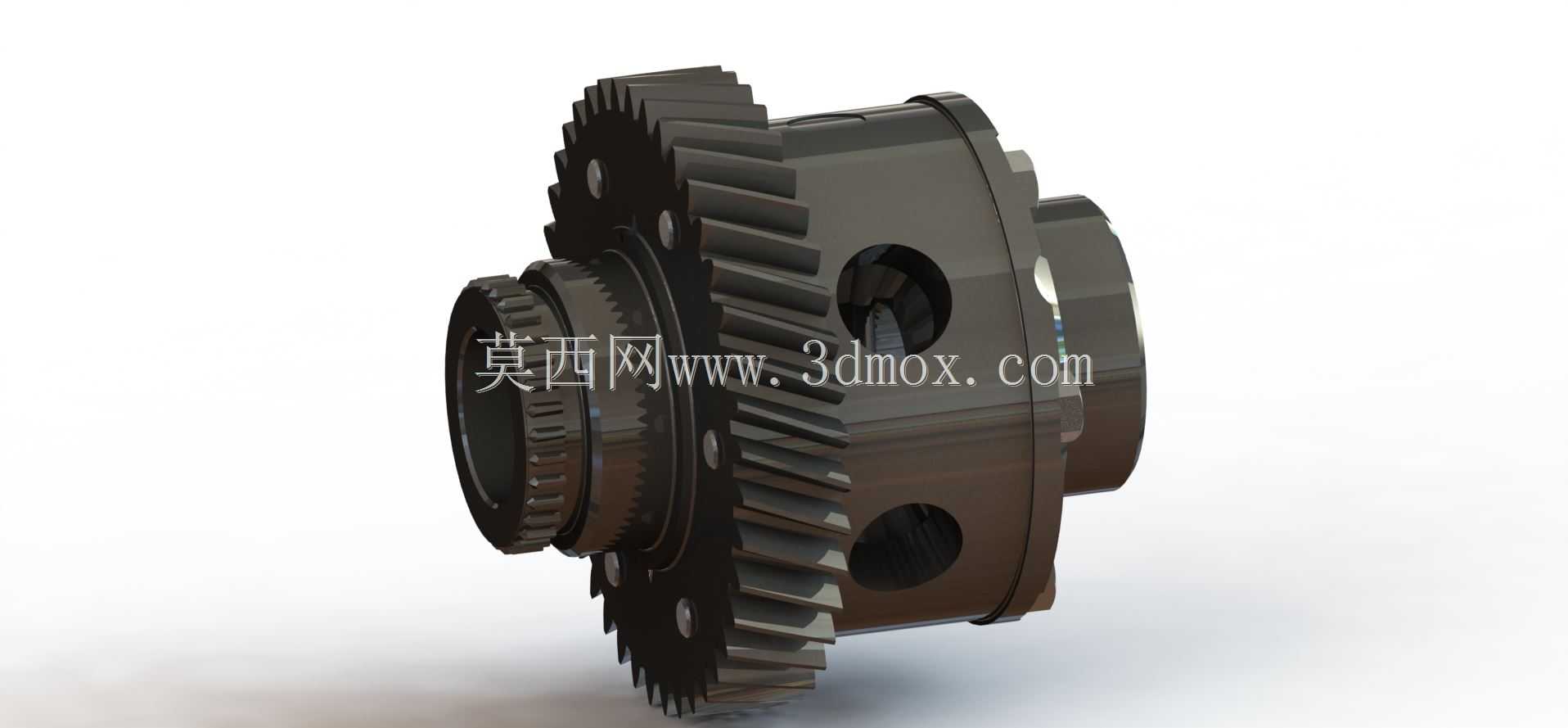

全时分动箱差速器传动结构组件

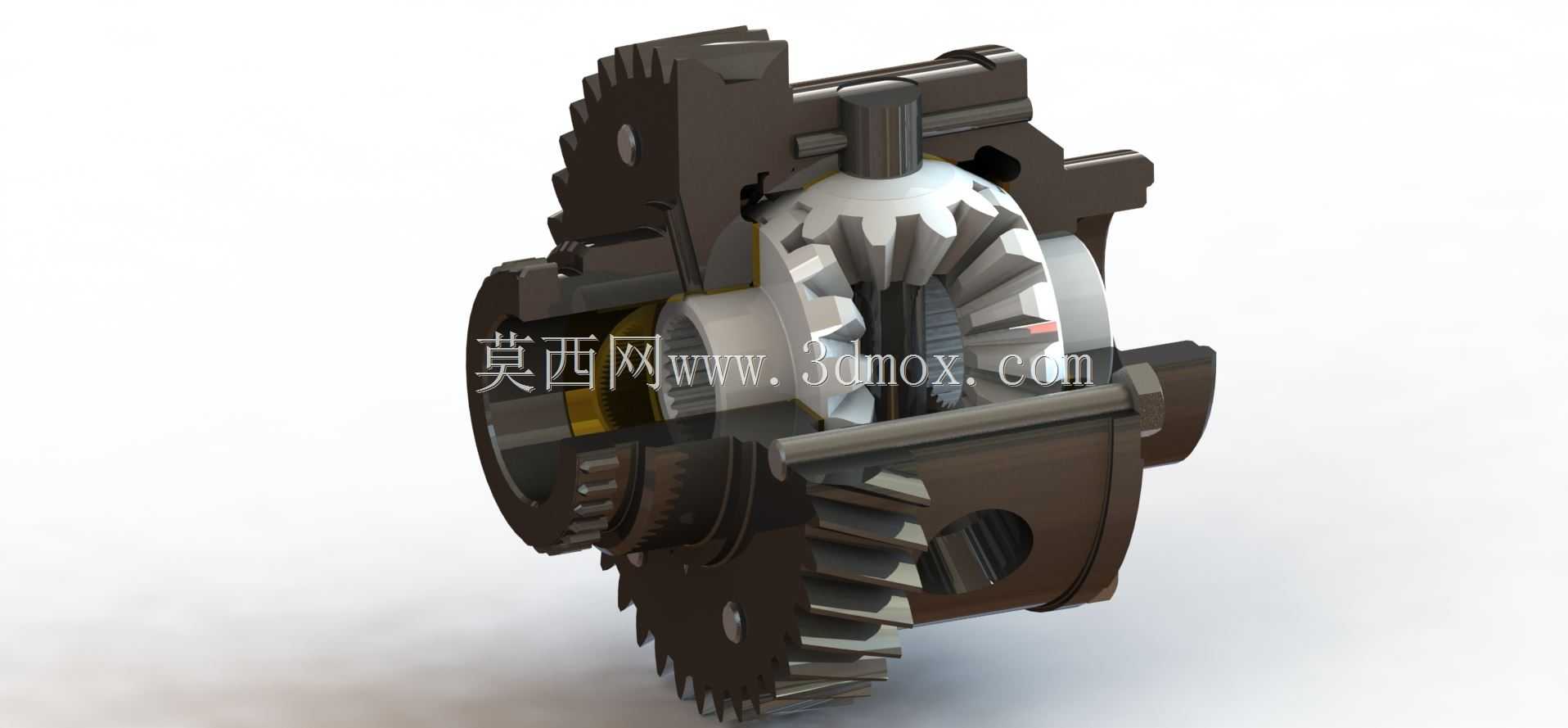

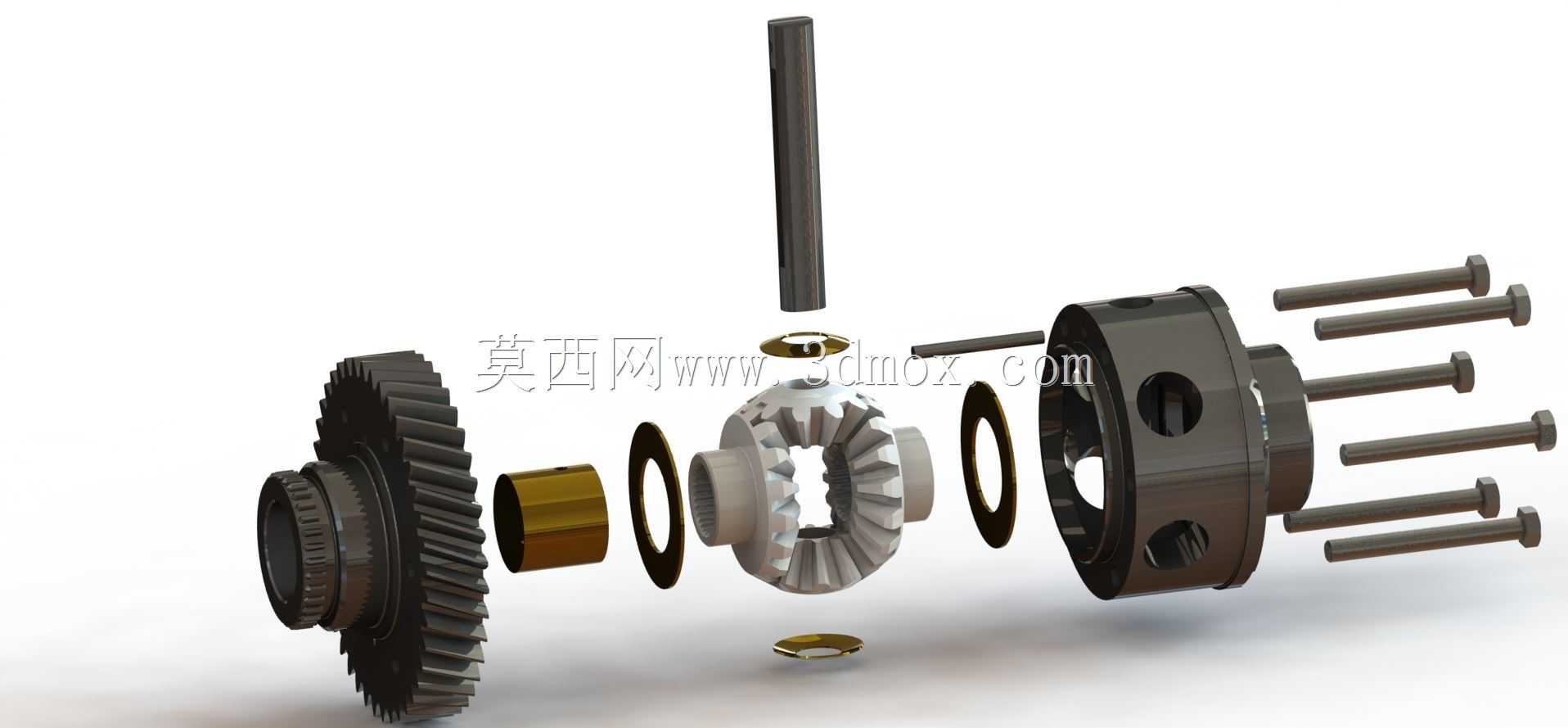

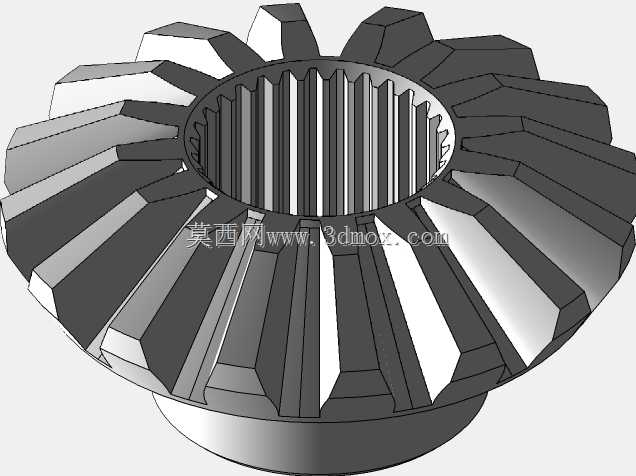

　　这套全时分动箱差速器组件，主要适配硬派越野车型的四驱传动系统，核心作用是在车辆处于全时四驱工况时，自动调节前后驱动桥的转速差，避免四驱状态下转向、湿滑路面行驶时出现传动干涉、轮胎打滑磨损、传动系统过载打齿的问题。从结构拆解来看，整套组件包含主减速从动锥齿轮、十字行星齿轮轴、四个对称布置的行星锥齿轮、前后输出半轴齿轮、差速器壳体、壳体连接螺栓、行星齿轮止推垫片、半轴齿轮止推垫片、输出轴定位衬套这些核心零件，所有零件的配合公差都按照越野工况的大扭矩承载要求设计。在实际装车场景中，差速器壳体通过螺栓紧固为封闭腔体，行星齿轮轴穿入壳体的定位孔完成周向固定，四个行星齿轮套在十字轴的四个轴颈上，同时与前后两个半轴齿轮保持常啮合状态，

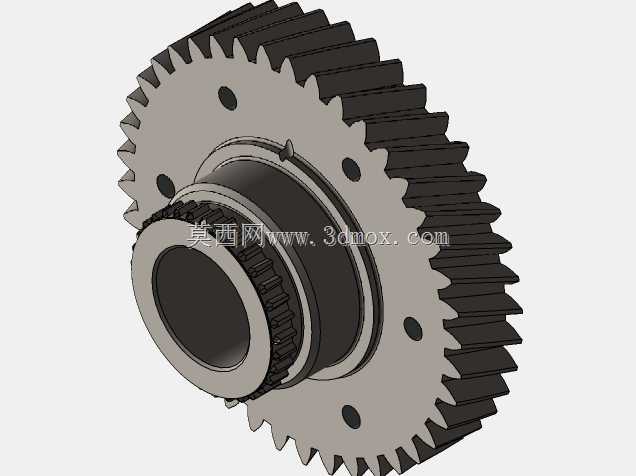

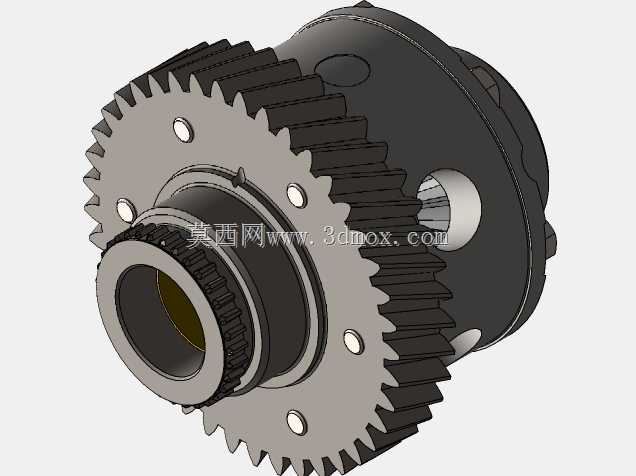

　　止推垫片布置在齿轮背面与壳体内壁之间，既可以承受齿轮啮合产生的轴向推力，也能在长期磨损后单独更换垫片，无需更换整套齿轮或壳体，降低后期维护成本。主减速从动大齿圈通过过盈配合加圆周定位销固定在差速器壳体的输入端法兰上，与分动箱输入轴端的主动锥齿轮啮合，将动力传递到差速器总成内部。设计过程中，首先要匹配整车的四驱动力分配逻辑，全时四驱状态下默认前后桥动力分配比例要贴合车型的前后轴荷，差速器的行星齿轮与半轴齿轮的模数、齿数配比需要经过扭矩容量校核，保证在发动机最大输出扭矩、低速四驱放大扭矩的工况下，齿轮齿面接触应力、齿根弯曲应力都在材料许用范围内，避免极限越野工况下出现断齿失效。差速器壳体的安装边界需要匹配分动箱壳体的内部轴承位，

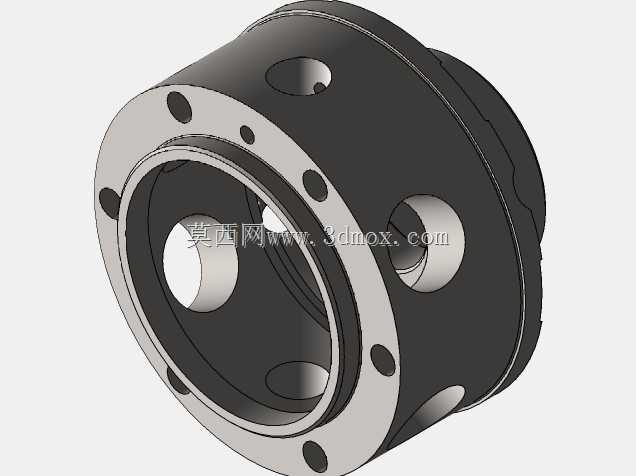

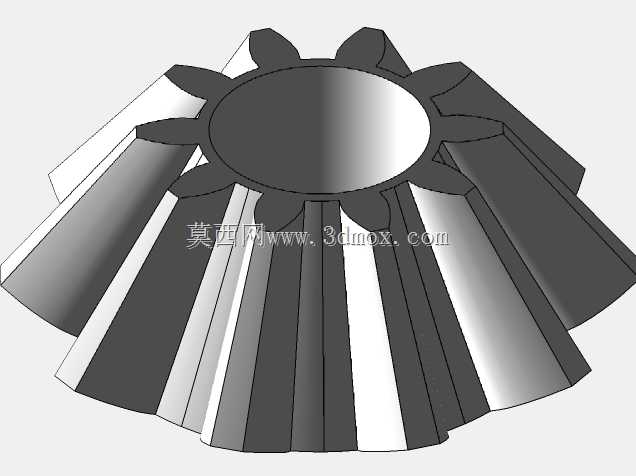

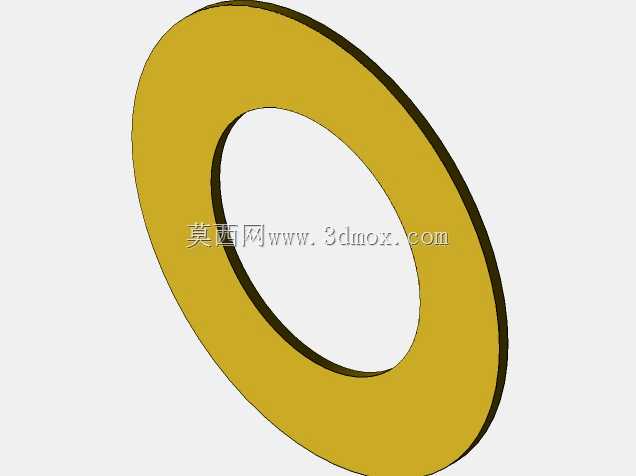

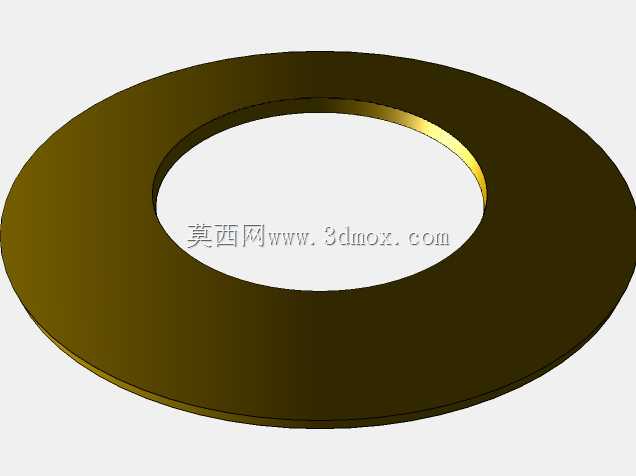

　　两端的轴颈直径要适配对应型号的圆锥滚子轴承，保证壳体转动时的同轴度，壳体上的螺栓孔位置度需要严格控制，保证合箱后两半壳体的同轴度误差不超过0.02mm，避免内部齿轮啮合出现偏载。齿轮部分的齿形都采用渐开线锥齿设计，齿面经过渗碳淬火处理，硬度达到HRC58-62，保证耐磨性能，行星齿轮内孔与十字轴轴颈之间预留合理的配合间隙，保证齿轮在轴颈上可以灵活转动，同时不会因为间隙过大出现啮合冲击。止推垫片采用铜基合金材质，表面预留储油槽，工作时可以储存齿轮油，在齿轮与壳体之间形成稳定油膜，降低滑动摩擦阻力。在实际使用场景中，当车辆直线行驶时，前后输出轴转速一致，行星齿轮只随差速器壳体整体公转，不发生自转，动力均匀分配给前后输出轴；

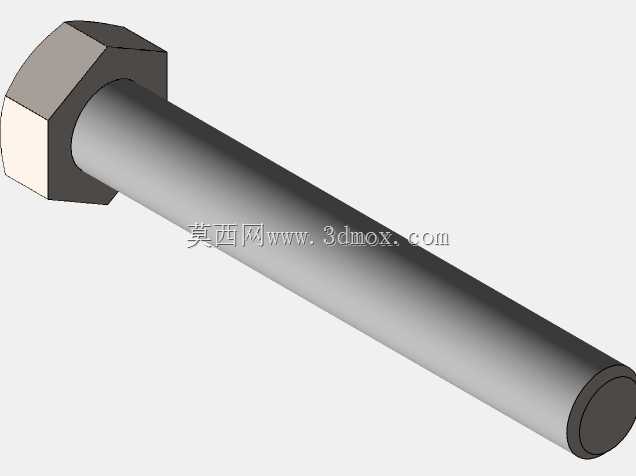

　　当车辆转向或者行驶在凹凸不平路面时，前后车轮的行驶距离存在差异，此时行星齿轮在随壳体公转的同时，会绕十字轴轴颈发生自转，吸收前后输出轴的转速差，保证四个车轮都处于纯滚动状态，既提升了行驶稳定性，也减少了轮胎和传动系统的不必要磨损。整套结构的外形尺寸完全适配对应型号分动箱的内部安装空间，输入端大齿圈的分度圆直径、差速器壳体的最大回转半径都经过严格校核，保证装配后不会与分动箱壳体内壁发生运动干涉，所有连接螺栓的长度、拧紧力矩都按照越野工况的振动要求设定，避免长期颠簸路面行驶出现螺栓松动的问题。衬套部分采用耐磨铜合金材质，压装在壳体对应的定位孔内，为穿过的细长定位轴提供滑动支撑，避免轴件直接与铸铁壳体摩擦造成壳体磨损，后期维护时仅需更换衬套即可恢复配合精度。
