GAZ车型差速器轴及配套差速总成结构

　　这套差速器轴及配套差速总成结构，主要适配GAZ系列越野车型的驱动桥传动需求，在非铺装路面行驶、重载牵引、泥泞路况脱困等场景下承担核心动力分配作用。差速器作为驱动桥的核心部件，核心作用是在车辆转弯或行驶于不平路面时，允许两侧驱动轮以不同转速转动，避免轮胎拖滑磨损，同时保证动力持续传递至两侧车轮，差速器轴作为差速器内部的核心承载构件，既要承担十字轴的定位支撑作用，又要传递行星齿轮与半轴齿轮之间的啮合反力，其结构强度直接决定差速器的重载耐受能力。

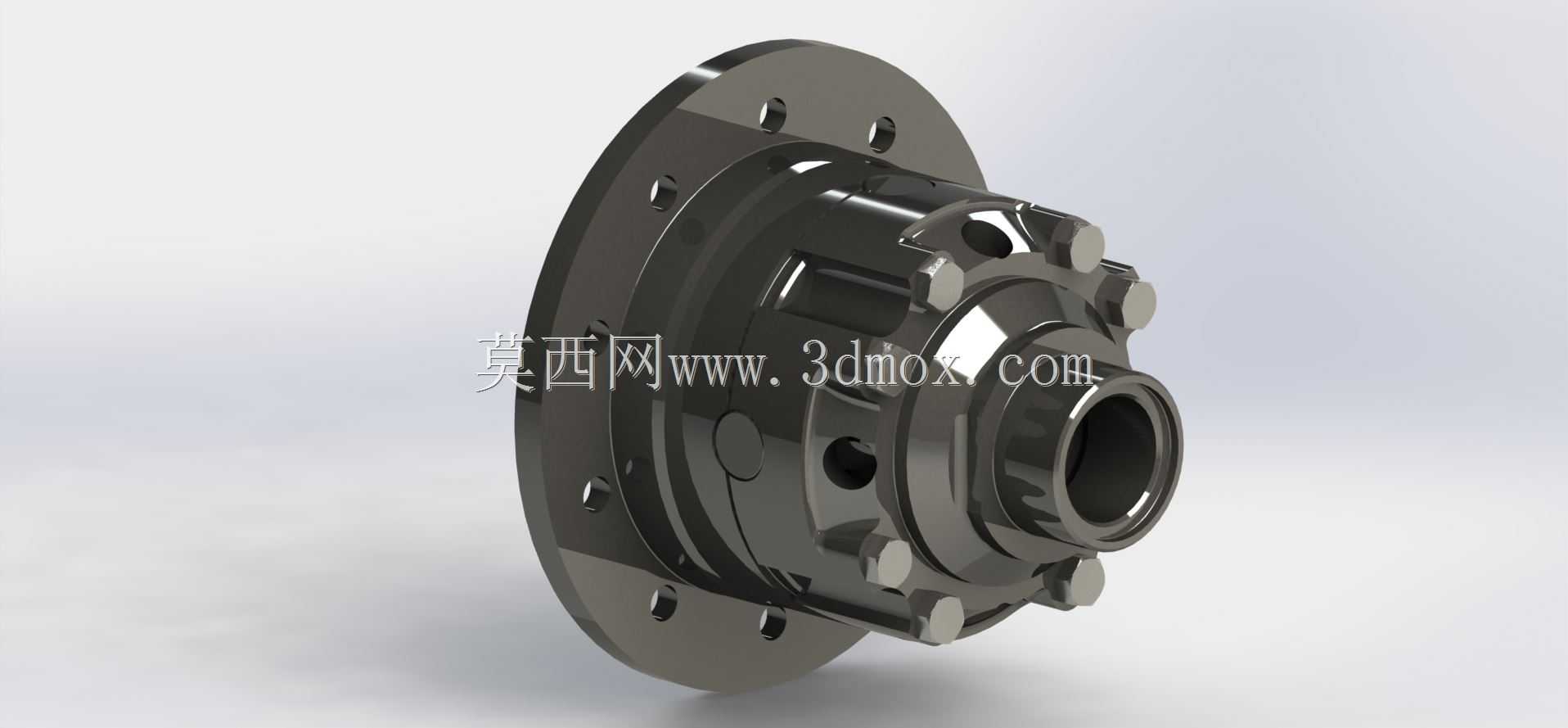

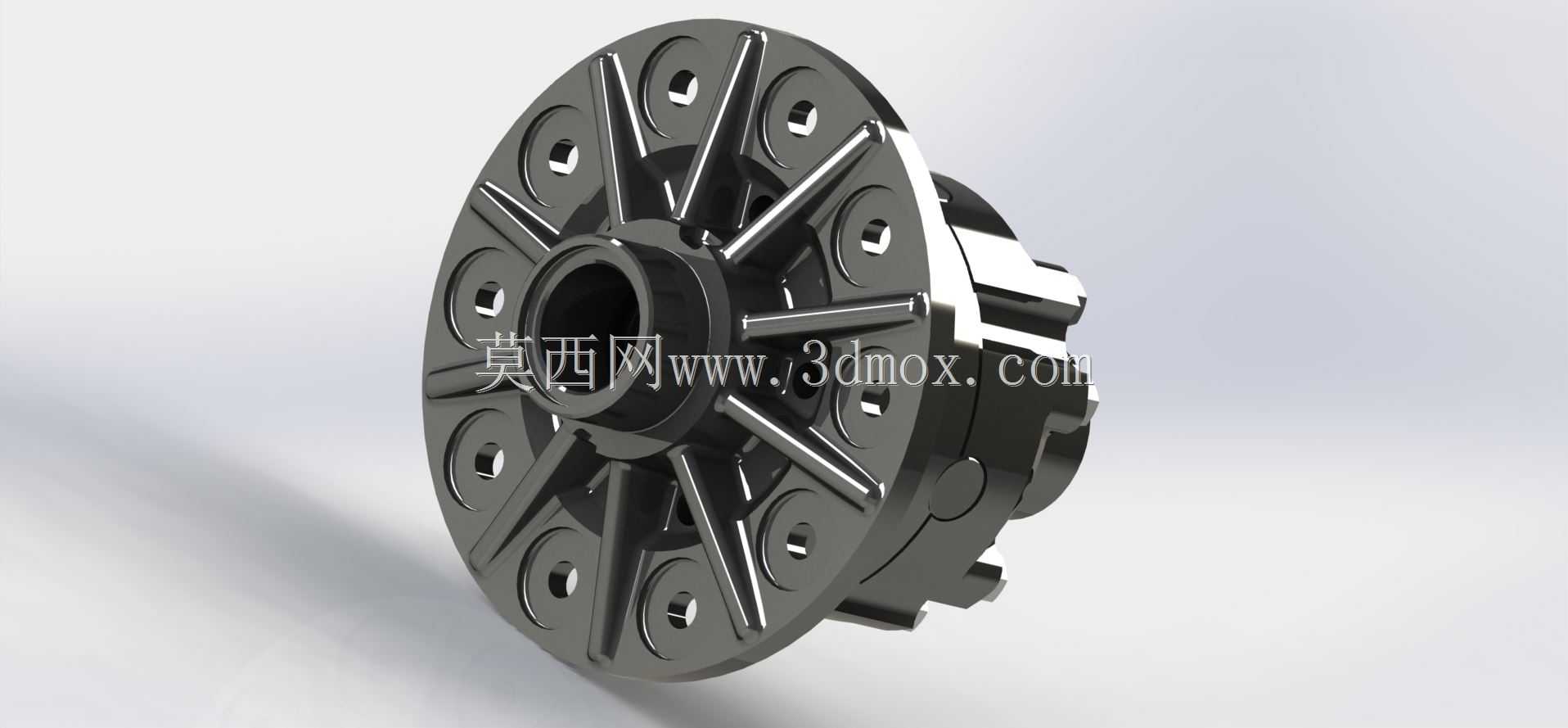

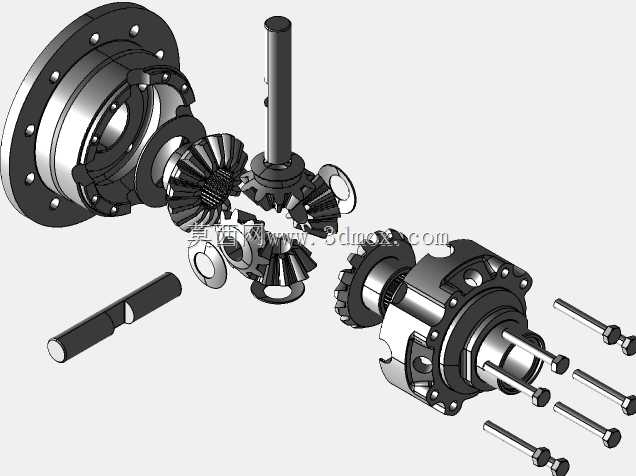

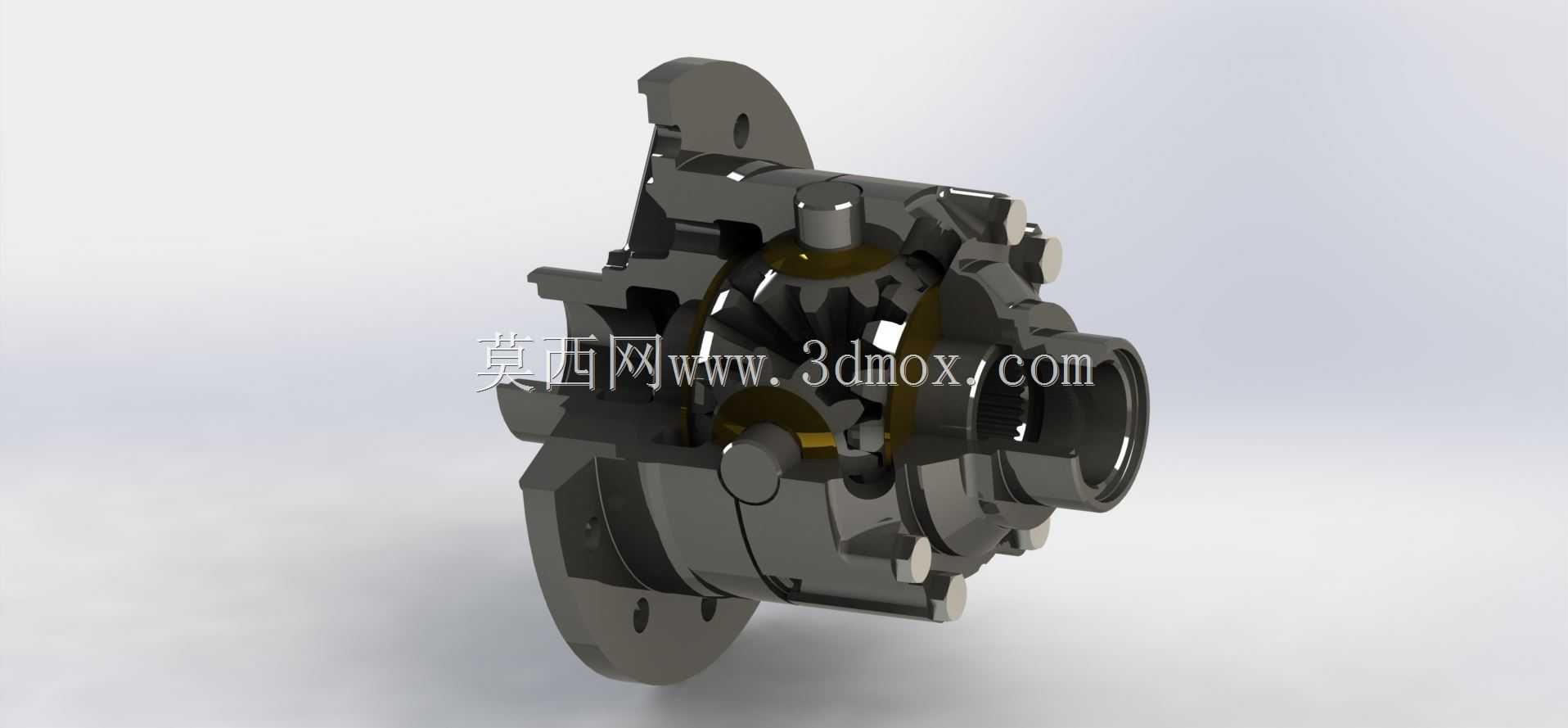

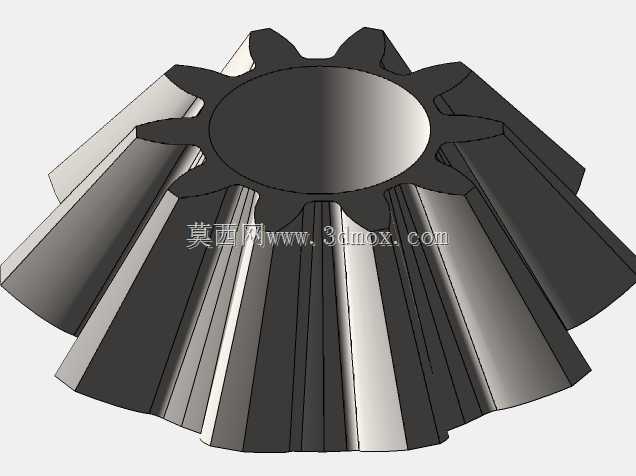

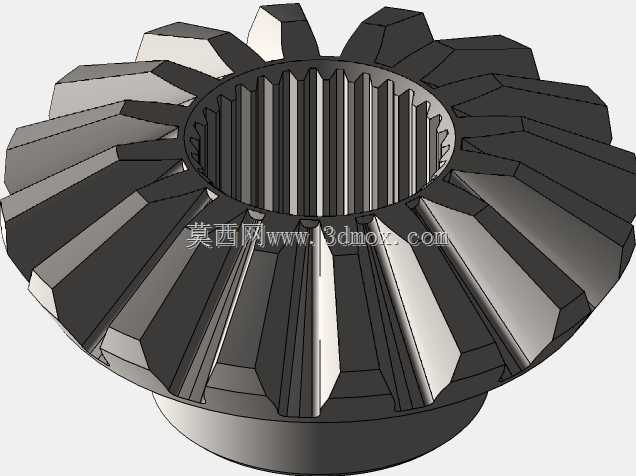

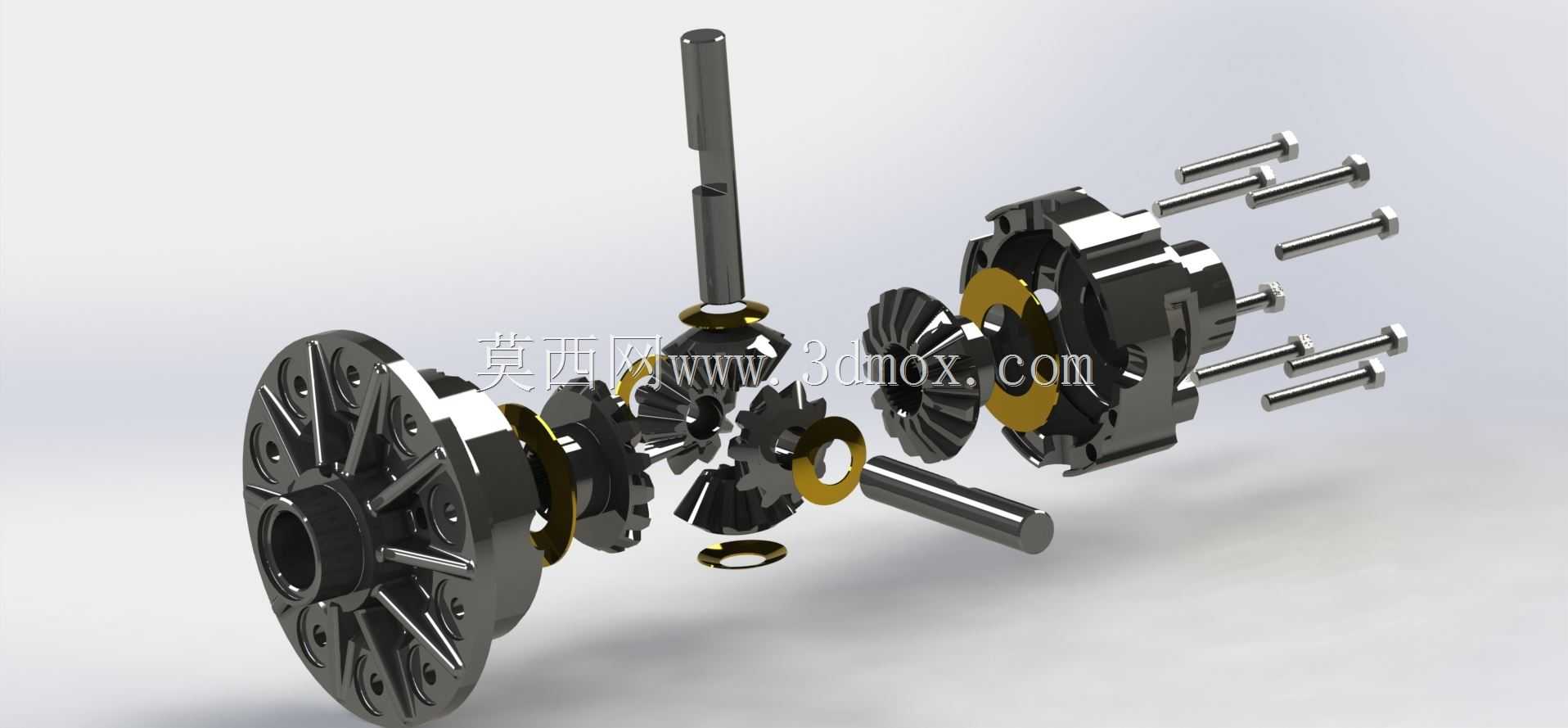

　　从结构设计来看，这套总成采用对称式锥齿轮差速器的经典布局，左右两侧半轴齿轮分别与两侧驱动半轴通过花键连接，四个行星齿轮套装在十字轴的四个轴颈上，行星齿轮背面与差速器壳的球面支撑面贴合，保证齿轮啮合时的对中性，同时球面位置预留有润滑脂导流槽，可在差速器运转时将桥壳内的齿轮油引导至齿轮啮合面与轴颈配合面，降低滑动摩擦带来的磨损。差速器轴（十字轴）的四个轴颈采用等直径设计，轴颈根部加工有退刀槽与应力释放圆角，避免热处理与载荷冲击时出现应力集中，轴颈表面做渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够韧性，可承受冲击载荷下的变形抗力。

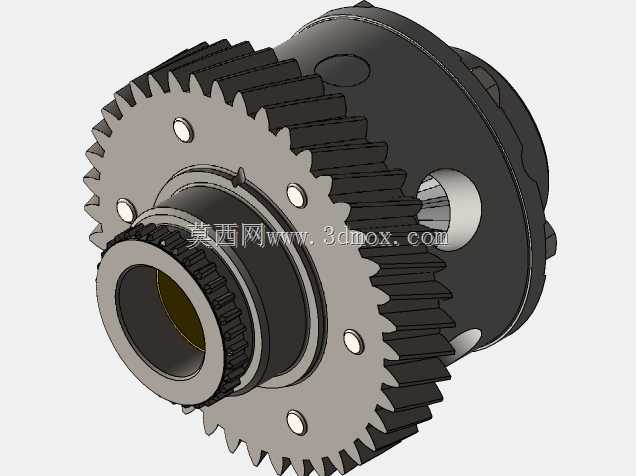

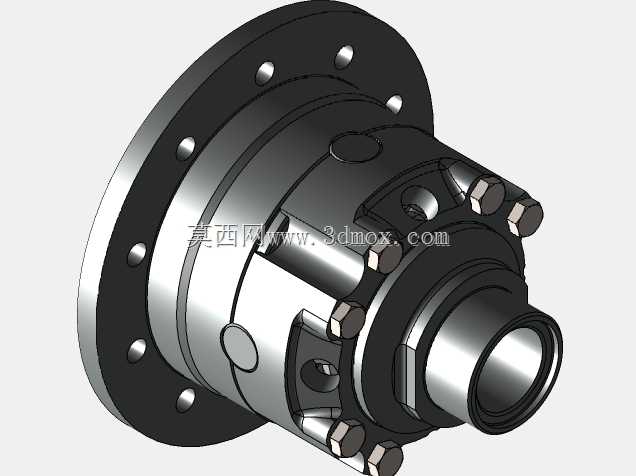

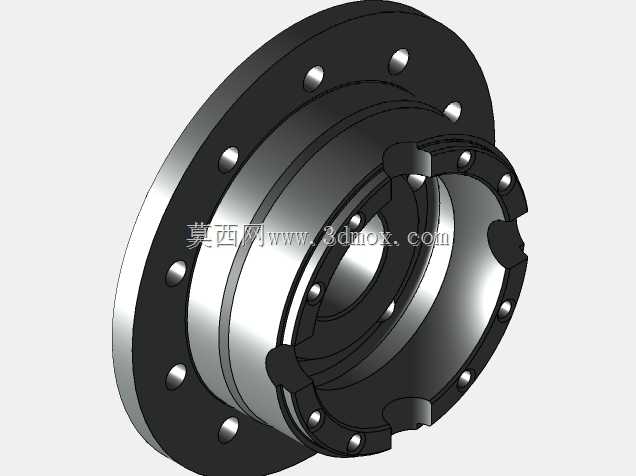

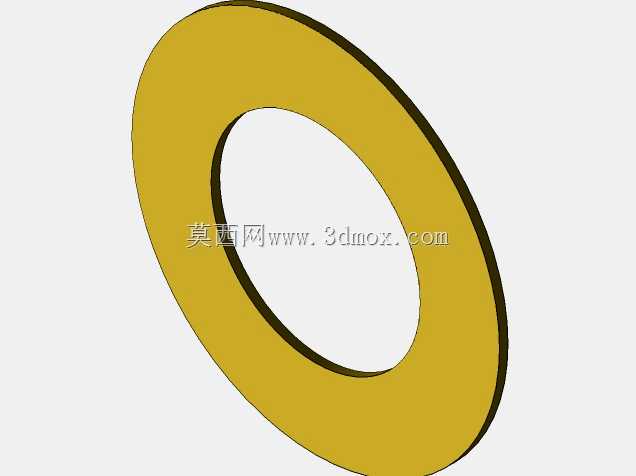

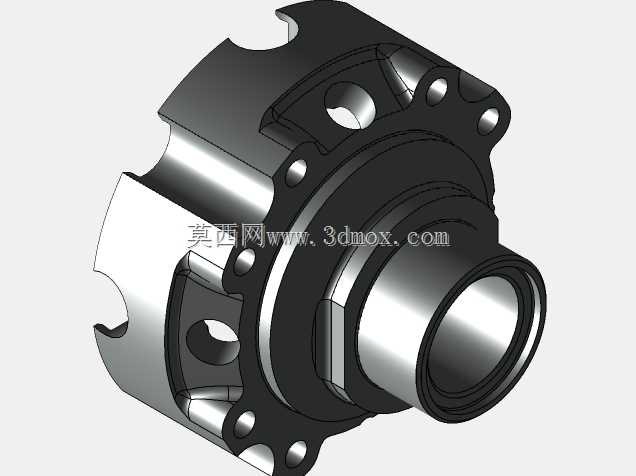

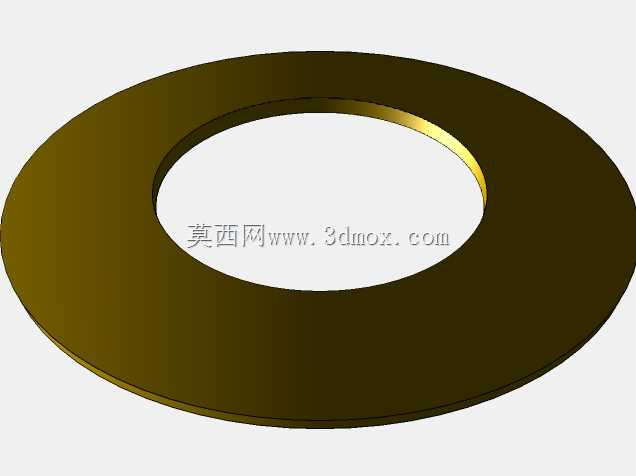

　　差速器壳采用分体式结构，左右两半壳通过一圈高强度螺栓紧固连接，结合面加工有定位止口，保证装配后两半壳的同轴度，避免行星齿轮与半轴齿轮出现啮合偏载。差速器壳外缘加工有与主减速器从动齿轮连接的法兰面，法兰面分布有螺栓过孔，主减从动齿轮通过螺栓压紧在法兰面上，传递主减速器传来的扭矩。差速器壳内部的球面支撑面与行星齿轮背面之间装有耐磨垫片，半轴齿轮背面与差速器壳之间也装有调整垫片，可通过调整垫片的厚度调整锥齿轮的啮合间隙，保证齿轮啮合印痕处于齿面中部，降低运转噪音与磨损速率。

　　从安装边界来看，这套差速器总成整体装配于驱动桥的桥壳内部，两侧通过圆锥滚子轴承支撑在桥壳的轴承座上，轴承预紧度可通过调整螺母进行调节，保证差速器运转时无轴向窜动。差速器轴的轴向定位依靠差速器两半壳结合面的卡槽实现，十字轴的四个轴端分别卡入两半壳对应的定位槽内，避免十字轴在差速器运转时出现周向转动与轴向窜动。两侧半轴齿轮的内花键参数与GAZ车型原厂半轴的外花键完全匹配，花键采用渐开线齿形，齿侧定心，保证花键配合的同轴度与载荷均匀性，花键有效啮合长度满足最大扭矩传递时的齿面挤压强度要求，避免花键齿出现压溃变形。

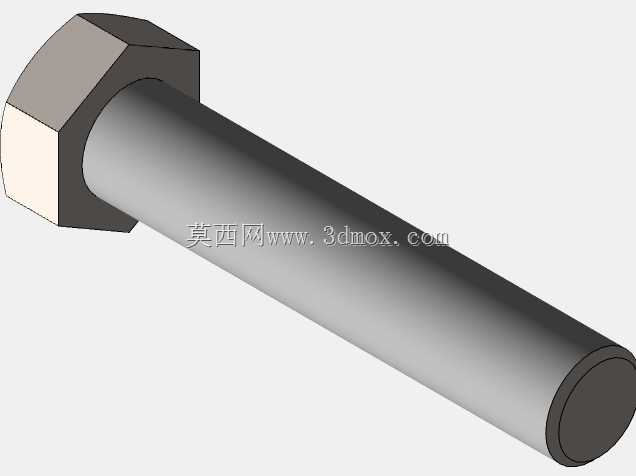

　　在实际工况适配方面，这套结构针对GAZ车型的越野使用场景做了针对性强化，行星齿轮与半轴齿轮的齿面采用等高齿设计，啮合重合度更高，可承受更大的冲击载荷，齿轮材料选用20CrMnTi合金结构钢，经渗碳淬火后齿面硬度高、耐磨性好，芯部韧性足，可承受越野场景下频繁的扭矩冲击与载荷波动。差速器壳采用球墨铸铁铸造而成，材料牌号为QT450-10，兼具足够的强度与减震性能，可吸收齿轮啮合时产生的振动，降低驱动桥的运转噪音。连接差速器两半壳的螺栓采用10.9级高强度螺栓，装配时按照规定扭矩对角拧紧，保证结合面压紧力均匀，避免大扭矩传递时出现螺栓松动或结合面渗油问题。

　　从建模细节来看，这套结构完整还原了所有零件的配合关系，包括行星齿轮与半轴齿轮的啮合侧隙、轴颈与齿轮内孔的配合公差、垫片的厚度尺寸、螺栓的规格与分布位置，所有配合面的加工精度要求都在模型结构中有所体现，比如差速器壳轴承位的圆柱度要求、法兰面的平面度要求、定位止口的同轴度要求，都可通过模型直接提取相关尺寸基准。对于结构设计从业者来说，可直接参考这套结构的参数匹配逻辑，比如十字轴轴颈直径与行星齿轮内孔的配合间隙、齿轮啮合间隙的调整范围、垫片厚度的选取区间，应用到同类越野车型驱动桥差速器的设计开发中，也可作为差速器维修、配件测绘的三维参考依据，快速还原配件的尺寸参数，降低测绘过程中的尺寸误差。
