GAZ系列越野车辆后轮毂装配结构

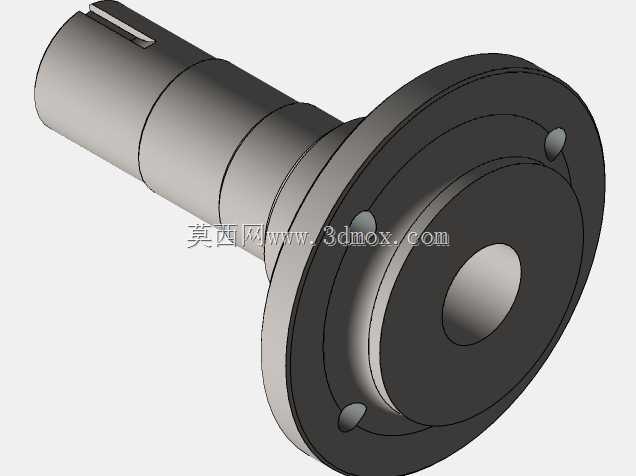

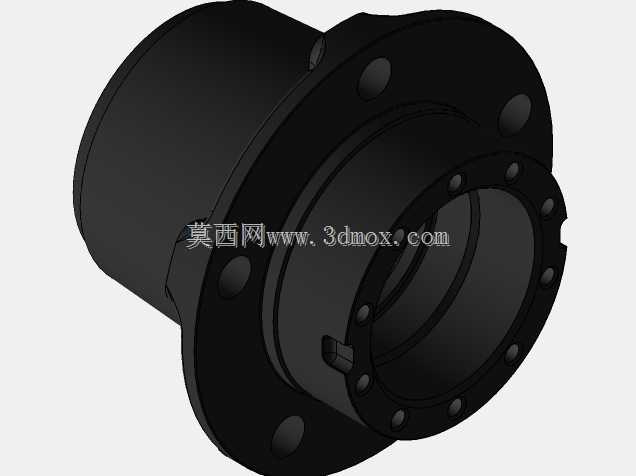

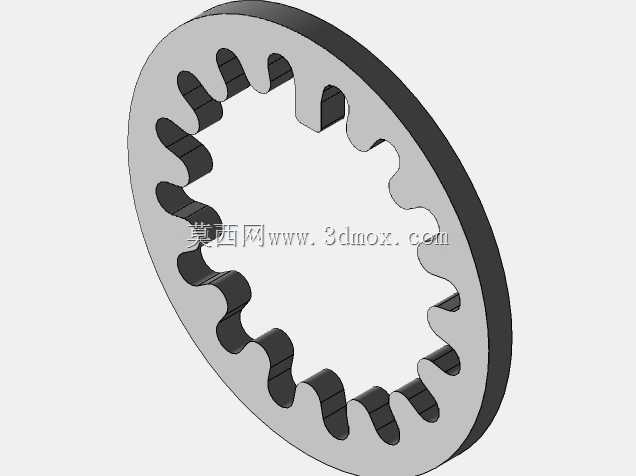

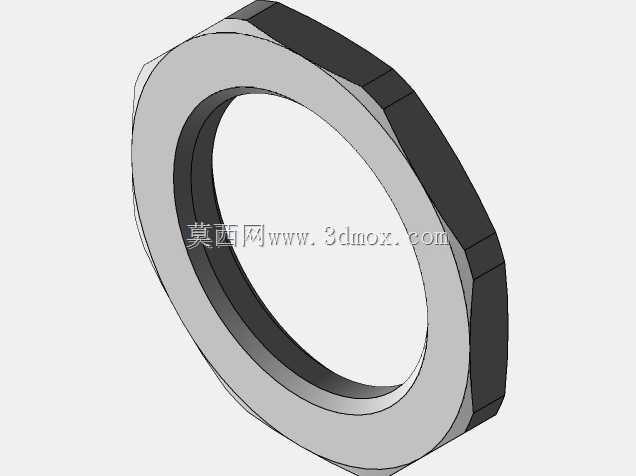

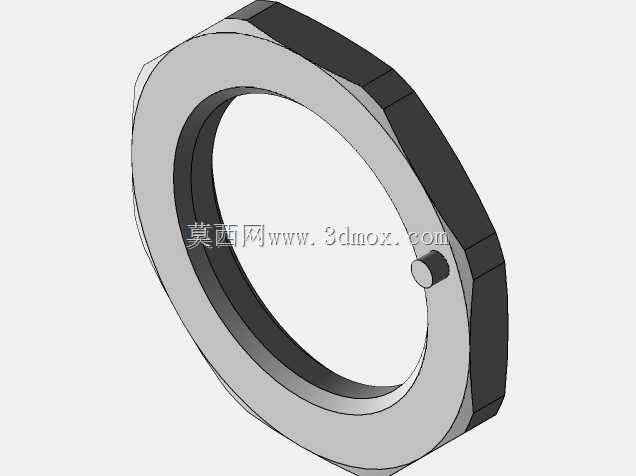

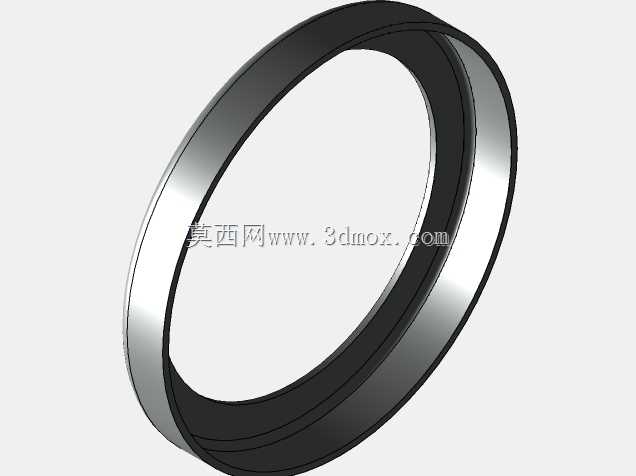

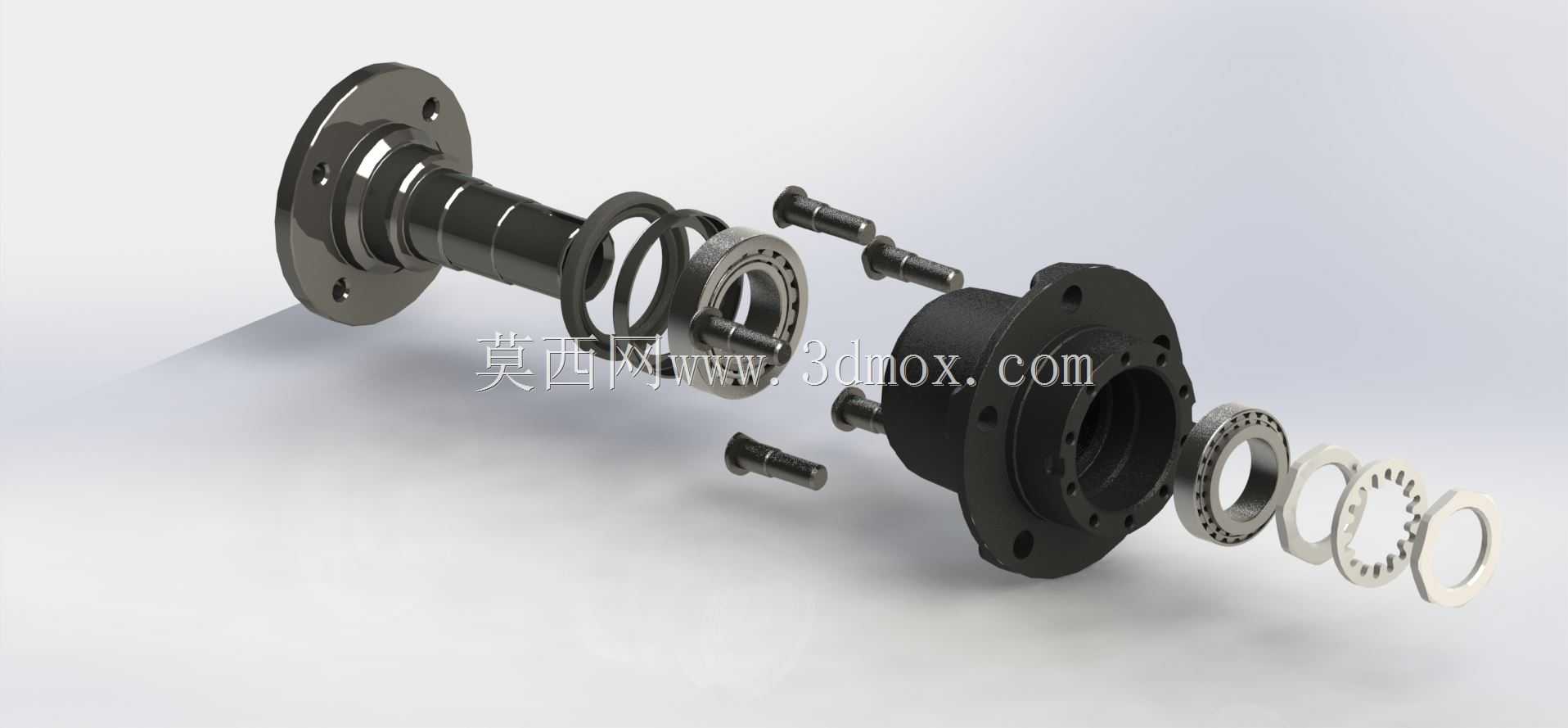

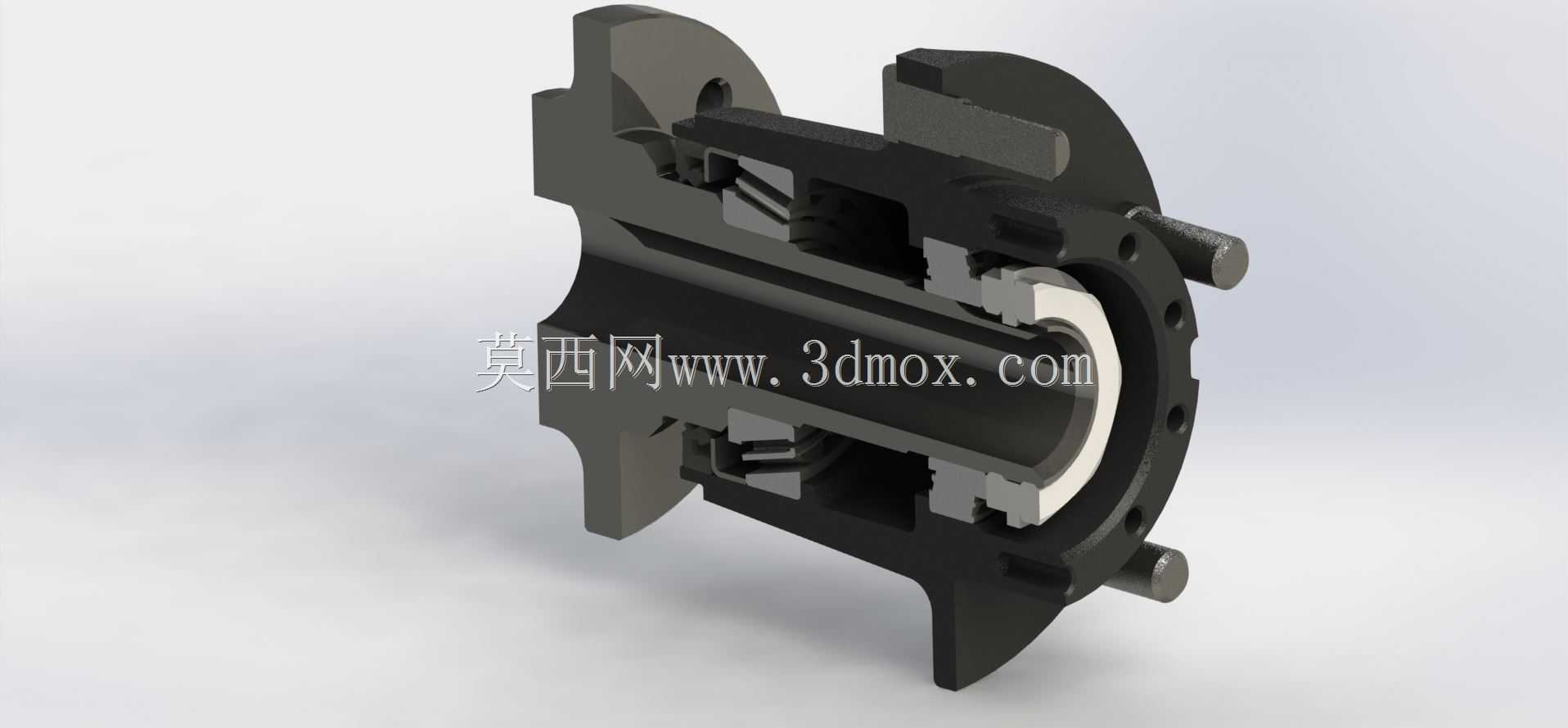

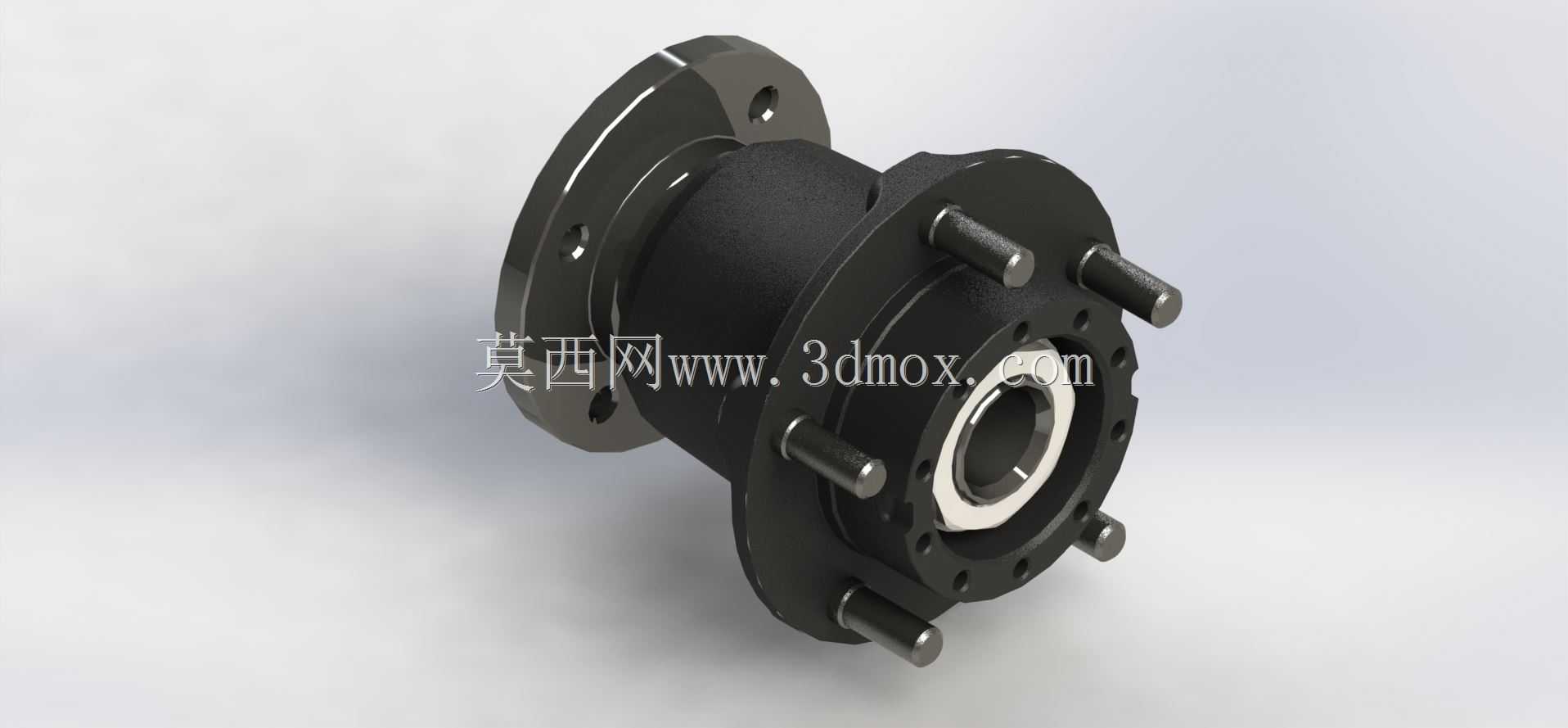

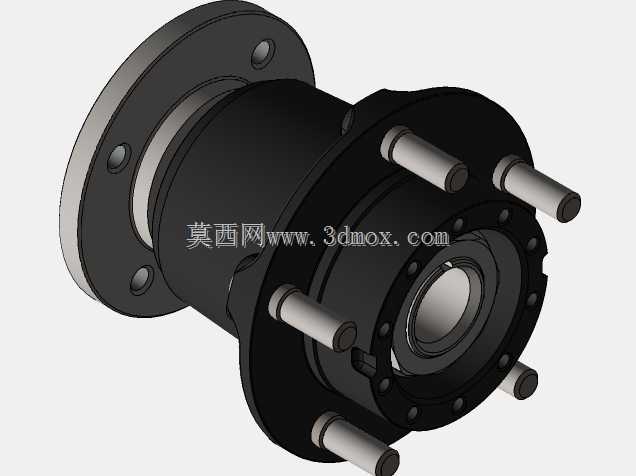

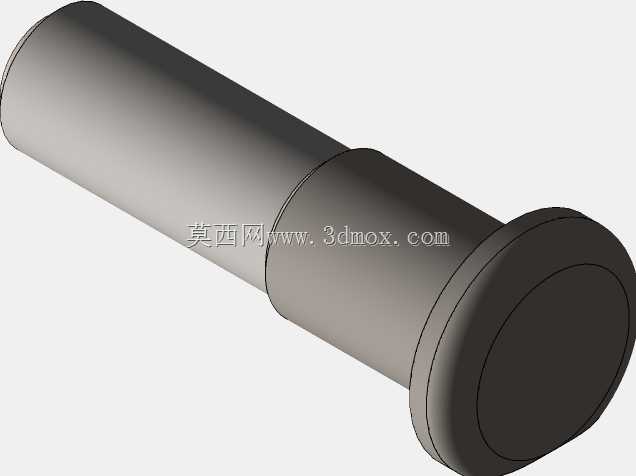

　　这套后轮毂装配结构主要适配GAZ系列轻型越野车型的后轮驱动轮端，在非铺装路面行驶、重载拖拽、跨轴差速工况下承担轮端载荷传递、车轮定位、制动扭矩输出的核心作用，是整体式驱动后桥轮边的核心承载部件。从结构拆解状态能清晰看到整套总成的组成逻辑：最外侧的法兰轴头通过端面均布螺栓与车轮轮辐、制动鼓刚性连接，轴身依次套装油封座圈、圆锥滚子轴承内圈、调整垫片组，轴承外圈压装在轮毂壳体的轴承座孔内，轮毂壳体通过法兰端面的螺栓孔与后桥半轴套管、制动底板固定，内侧依次设置止推垫片、锁紧垫片、锁紧螺母，实现轴承预紧力的精准调整，整套结构还包含半轴连接螺栓、防尘挡圈等附属零件，完整还原了实车装配的全部配合关系。

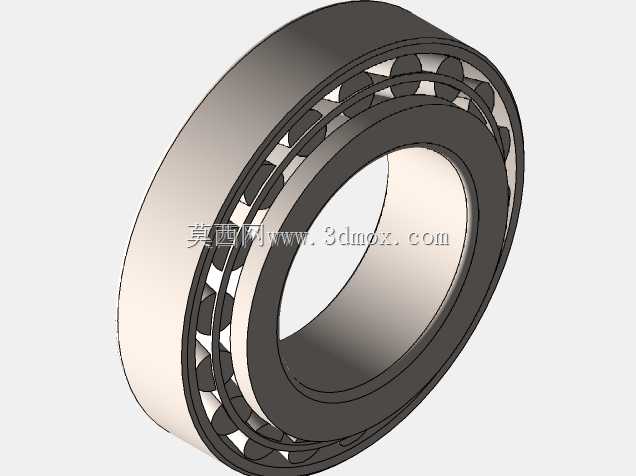

　　从设计思路来看，这套轮毂采用双列圆锥滚子轴承背对背布置的方案，相比单列轴承结构能同时承受径向载荷与双向轴向载荷，适配越野场景下频繁的侧向冲击、垂直颠簸载荷，轴承预紧间隙通过多片不同厚度的钢质调整垫片实现精准控制，避免了螺纹锁紧结构在长期振动下出现的预紧力衰减问题，垫片组表面做磷化处理，具备基础的防锈抗咬合能力，方便后期维保拆解。轮毂壳体采用球墨铸铁材质铸造而成，轴承座孔、法兰安装面经过精镗与铣削加工，形位公差控制在IT7级以内，保证轴承压装后无偏斜，法兰端面的螺栓孔采用铰制孔设计，与连接螺栓采用过渡配合，避免车辆急加减速、制动时螺栓承受剪切力出现断裂。轴头部分采用40Cr调质处理，表面轴颈位置做高频淬火，硬度达到HRC55-60，具备足够的耐磨性能与抗疲劳强度，适配轴承内圈的长期转动摩擦，轴头端面的螺纹孔用于固定轮毂盖，防止泥水、沙尘进入轴承腔造成润滑脂失效。

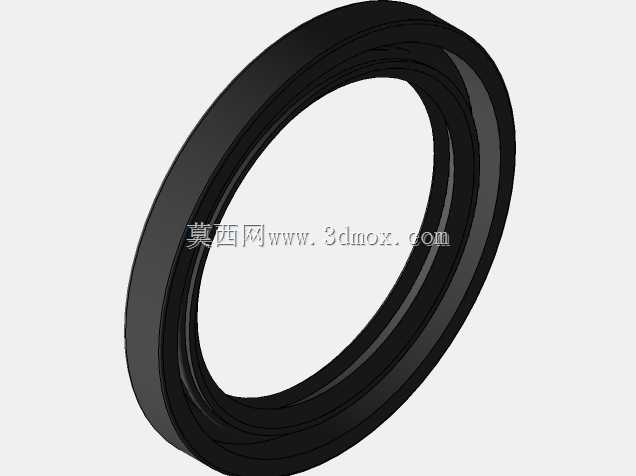

　　从安装边界来看，轮毂壳体的安装法兰采用8孔均布设计，螺栓孔中心圆直径与对应车型后桥半轴套管的法兰尺寸完全匹配，安装端面设置有O型密封圈槽，装配时嵌入耐油橡胶圈实现静密封，防止桥壳内的齿轮油渗漏到制动鼓内造成制动失效。轴头的伸出长度匹配对应车型的轮辐偏距，保证车轮安装后轮距符合设计值，不会出现轮胎与翼子板、制动管路干涉的问题。轴承的选型匹配了对应车型的额定轴荷，单轮额定承载能力达到1.2吨，满足车辆满载加拖拽总质量下的载荷要求，油封采用双唇口结构，外侧唇口阻挡外部泥水沙尘，内侧唇口阻挡轴承腔润滑脂泄漏，适配越野场景下的涉水、泥地行驶需求。

　　在实际应用场景中，这套轮毂结构除了承担常规铺装路面的行驶载荷外，还要应对越野场景下的交叉轴、炮弹坑、陡坡攀爬等极端工况，此时单侧车轮可能承受瞬间超过额定值2倍的冲击载荷，因此在结构设计时对轮毂壳体的过渡圆角、轴头的应力集中位置都做了加强处理，通过有限元分析优化了壁厚分布，在保证整体重量可控的前提下提升了结构强度。装配过程中需要先将轴承外圈压入轮毂壳体，再依次套装内侧轴承、油封，将轮毂壳体套入半轴套管后再套装外侧轴承、调整垫片，通过增减垫片厚度将轴承转动阻力矩控制在规定范围内，再安装锁紧垫片与锁紧螺母，翻折垫片锁止螺母防止松动，最后安装半轴、制动鼓与车轮，整套装配流程的公差配合要求明确，能直接作为维修装配、逆向建模、车桥改装设计的参考依据。
