GAZ-22177四驱车型前轮毂装配结构

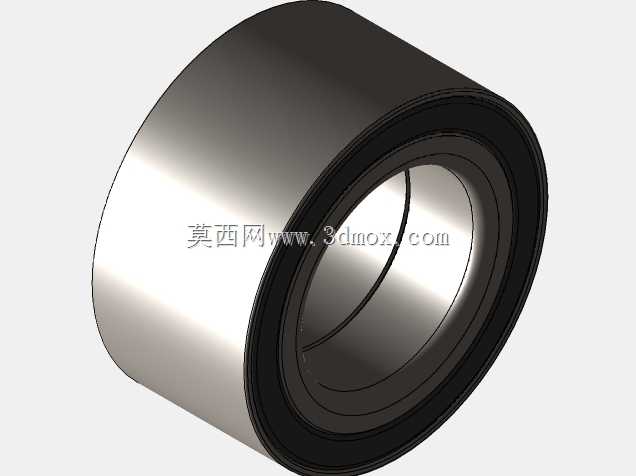

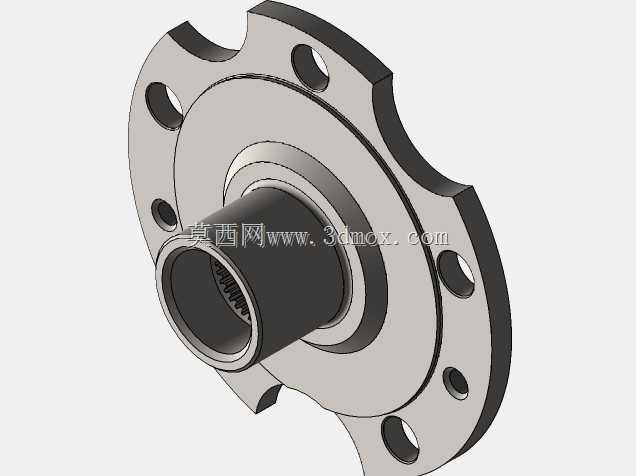

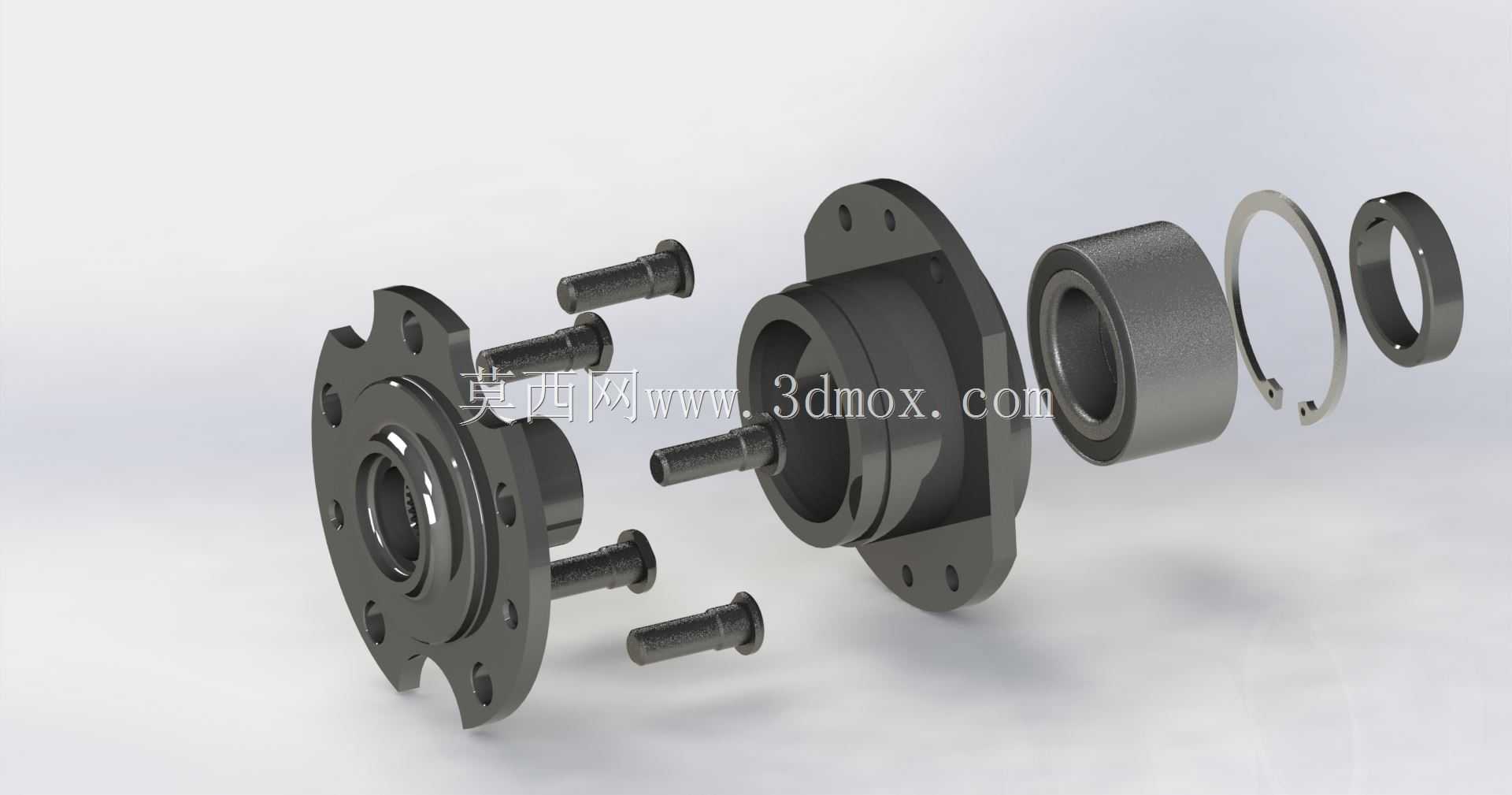

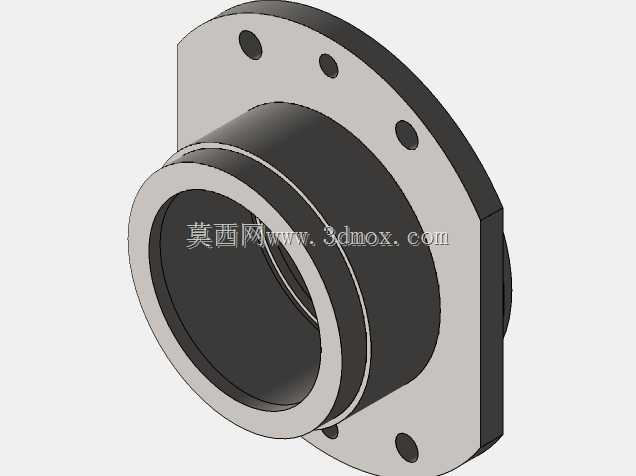

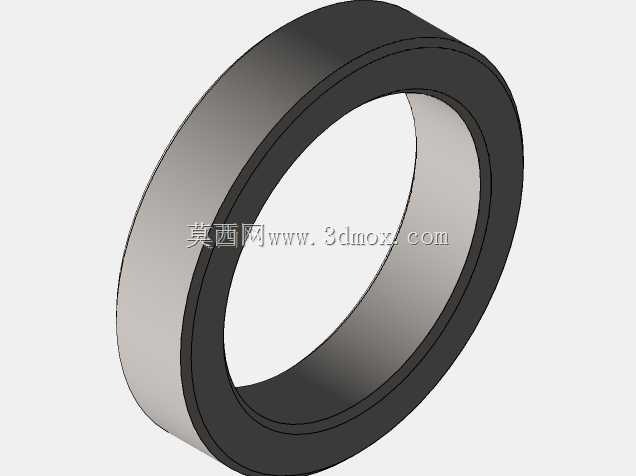

　　这套前轮毂结构适配4x4驱动形式的轻型商用车型，主要承担前轮旋转支撑、传动扭矩传递以及转向节连接的核心功能，是四驱车型前桥总成中连接半轴、制动系统与转向机构的关键承载部件。从拆解结构来看，整个轮毂单元采用分体式装配设计，核心承载基体为带法兰安装面的轮毂主体，法兰面沿周向均匀分布6个螺栓安装孔，用于连接车轮轮辋与制动盘，孔位的分度圆直径严格匹配对应车型的轮辋安装参数，保证车轮装配后的同轴度，避免高速行驶时出现轮端抖动。轮毂主体的中心腔室用于容纳双列圆锥滚子轴承，轴承内圈与半轴套管配合，外圈与轮毂本体过盈装配，能够同时承受车辆行驶过程中的径向载荷与转向、制动时产生的轴向冲击载荷，适配四驱车型在非铺装路面行驶时的复杂受力工况。

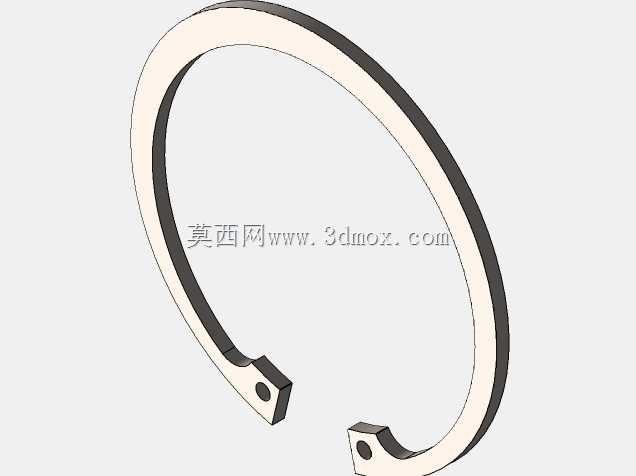

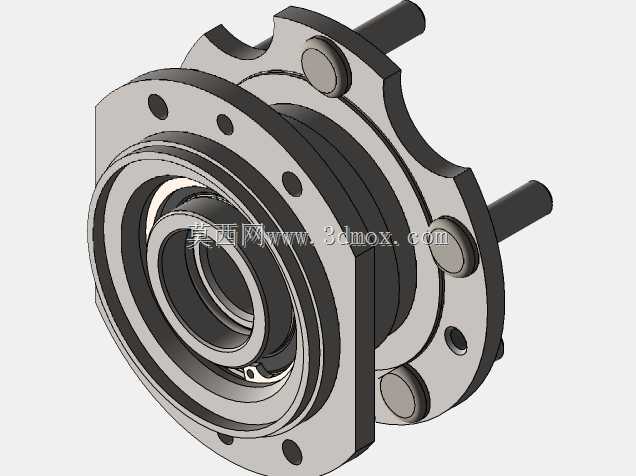

　　轴承外侧设置孔用弹性挡圈，嵌入轮毂本体内壁的环形卡槽内，限制轴承外圈的轴向窜动，避免车辆颠簸时轴承脱出，挡圈的卡槽深度与挡圈厚度匹配设计，保证挡圈安装后不会因轴向冲击力出现松脱。轮毂主体朝向转向节的一侧设置带安装孔的连接法兰，通过周向布置的螺栓与转向节总成固定连接，法兰面的平面度公差控制在0.05mm以内，保证连接后轮毂旋转轴线与转向节主销的角度参数符合设计要求，避免出现转向回正不良、轮胎偏磨的问题。装配时需先将轴承外圈压入轮毂本体腔室，装入内圈与滚子组件后加注适配的高温润滑脂，再安装弹性挡圈完成轴承限位，随后将轮毂整体套装到转向节的轴颈上，最后通过锁紧螺母调整轴承预紧度，保证轮毂旋转无卡滞同时不存在轴向旷量。

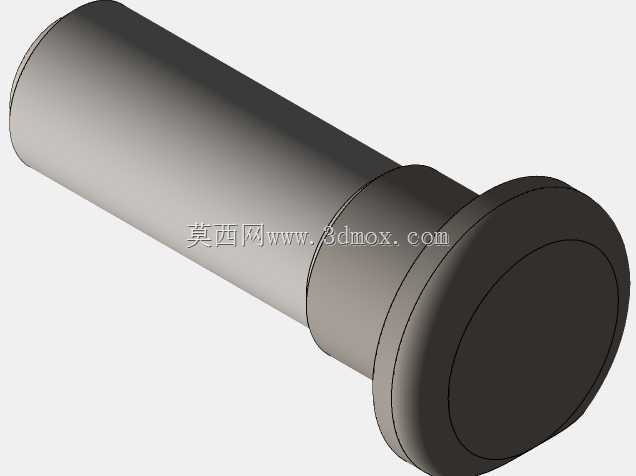

　　整个结构的安装边界需注意，轮毂外侧法兰面与制动盘的贴合面需做除锈清洁处理，避免杂质夹入导致制动盘端面跳动量超标，引发制动抖动；内侧与转向节连接的螺栓需按照规定扭矩对角拧紧，保证法兰面受力均匀，避免长期使用后出现螺栓松动。在实际越野工况下，该轮毂结构的密封设计需配合轮端油封使用，防止泥水、沙尘进入轴承腔室导致润滑脂失效，延长轴承的维护周期。从建模逻辑来看，整个装配体采用自下而上的设计思路，先完成单个零件的参数化建模，轮毂主体的安装孔位、轴承配合面、卡槽位置均采用关联参数设计，修改轮辋安装参数时可同步更新对应特征，保证各配合尺寸的一致性；螺栓、挡圈、轴承等标准件直接调用通用模型库，按照实际装配位置添加同轴、面重合等配合约束，还原真实的装配关系，同时预留了制动盘、轮辋、半轴等周边部件的装配接口，可直接导入前桥总装模型中进行干涉检查，验证转向过程中轮毂与周边部件的运动间隙是否符合设计要求。
