双法兰盘式越野车轮毂结构设计

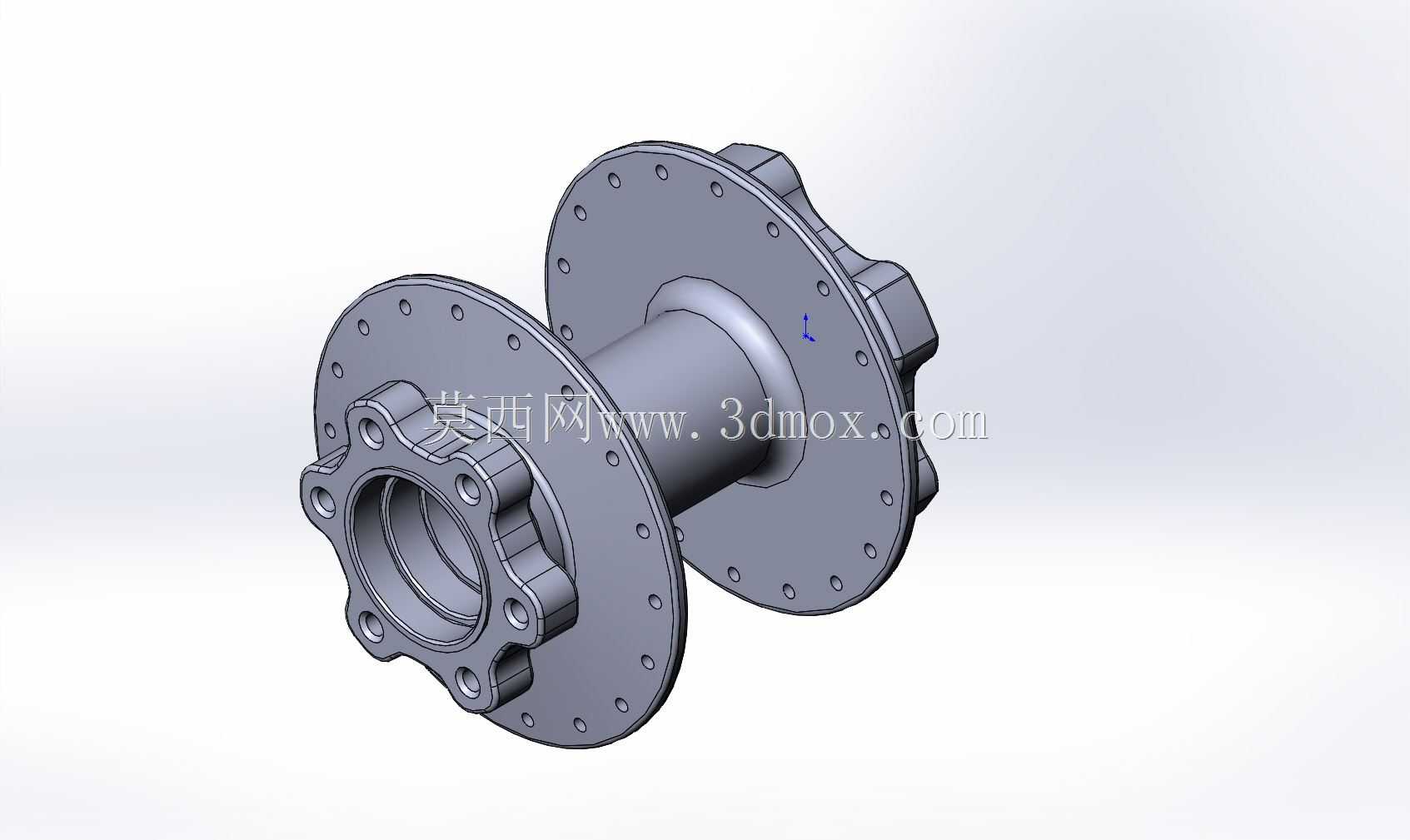

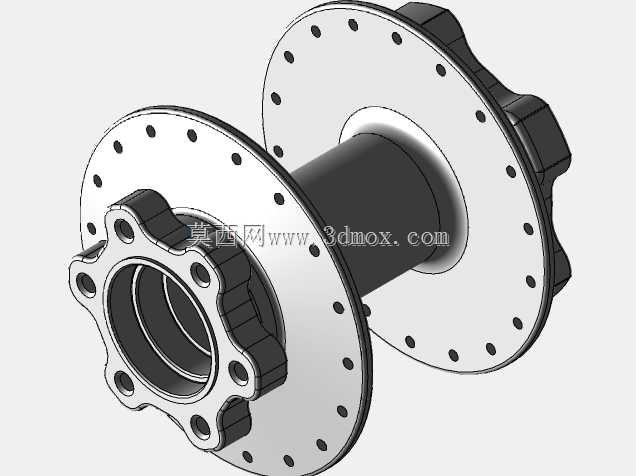

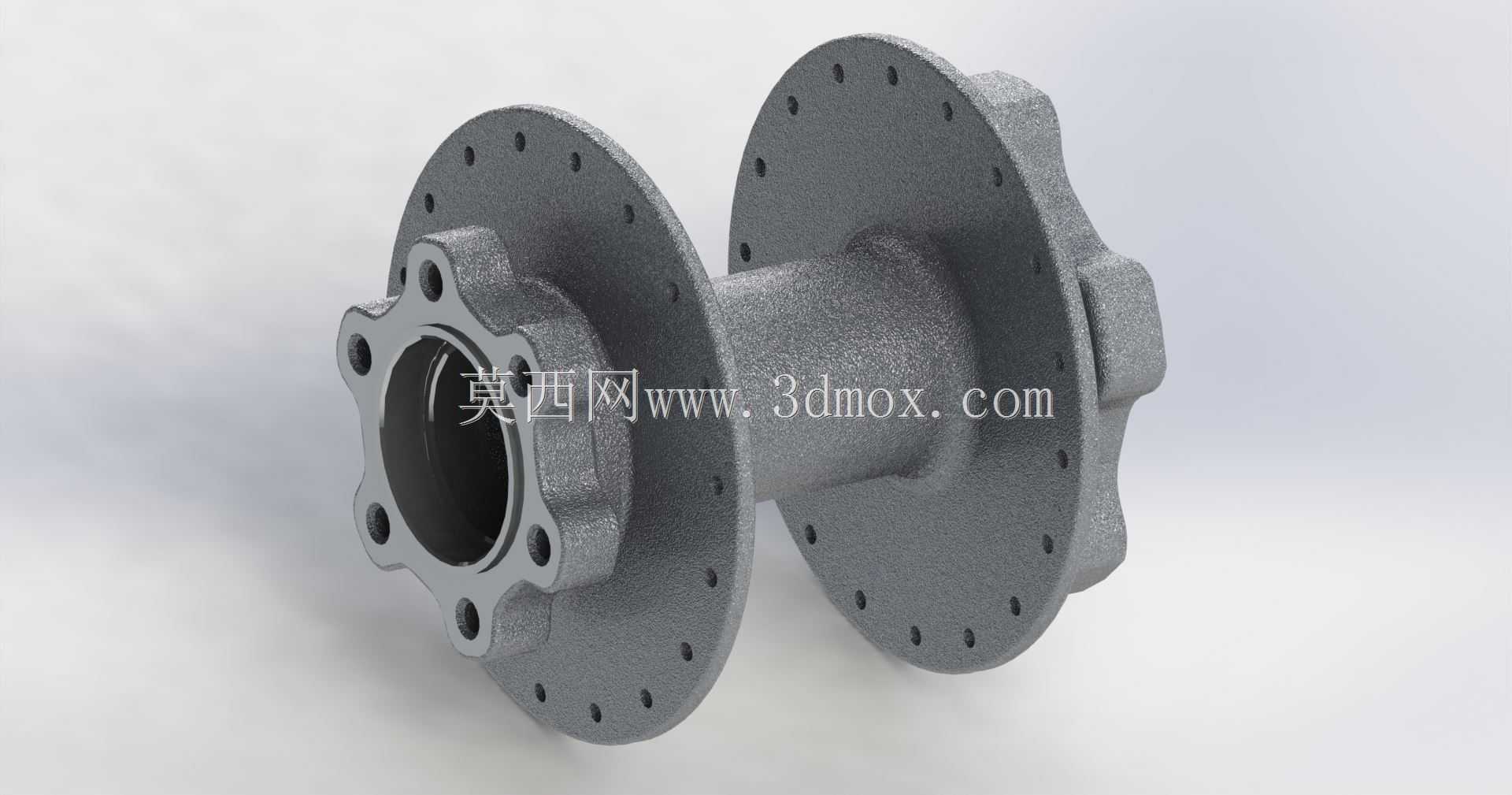

　　这类双法兰结构轮毂多用于非承载式越野车辆的轮边承载场景，核心作用是连接轮轴端与轮辋总成，传递底盘输出的驱动力矩同时承受路面传来的多向冲击载荷，区别于普通乘用车辆的一体式轮毂，该结构采用分体式双法兰延伸筒设计，适配大行程越野悬架的轮距布置需求，两端法兰盘分别对应轮辋固定端与轮轴连接端，中间的筒状主体承担轴向的载荷传导，避免轮边受力时出现应力集中导致的结构变形。从结构设计逻辑来看，两端法兰盘上的螺栓孔采用等圆周均布设计，靠近轮轴侧的法兰采用6孔定位布局，匹配越野车型常用的六螺柱轮轴安装座，孔位公差按照过渡配合要求设计，保证安装后轮毂与轮轴的同轴度，减少高速行驶时的轮端跳动；外侧法兰盘采用多螺栓孔布局，适配不同偏距的越野轮辋安装需求，

　　孔位边缘做了倒角处理，避免螺栓紧固时出现应力切削，提升连接结构的疲劳强度。中间的连接筒体采用变壁厚设计，靠近两端法兰的位置壁厚做加厚处理，对应法兰焊接或者一体成型的应力集中区域，筒体中段壁厚适当减薄，在保证整体扭转刚度的前提下控制轮端的簧下质量，这对于越野车辆的悬架响应速度提升有明显作用，簧下质量的降低能减少颠簸路面下车轮对地面的附着力损失，提升非铺装路面的行驶稳定性。轮毂的中心通孔按照轮轴轴承的安装尺寸设计，孔内壁的粗糙度要求满足轴承外圈的压装配合标准，通孔内侧预留有油封安装槽位，可适配轮边油封的安装，防止桥壳内的齿轮油渗漏到制动区域，同时阻挡外部泥水、沙尘进入轮轴轴承腔，提升轮端部件的使用寿命。从安装边界来看，

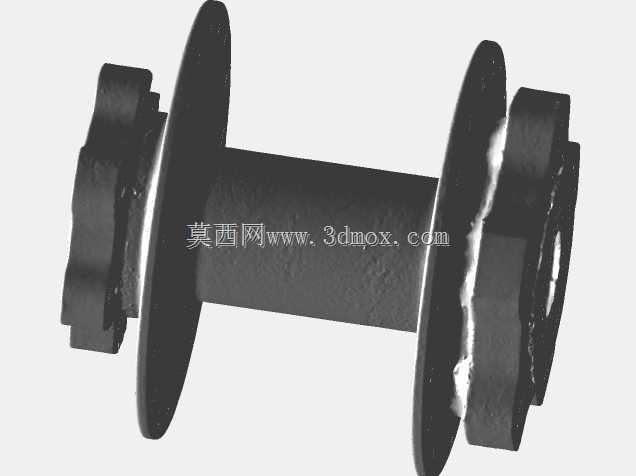

　　该轮毂的轴向总长度适配特定越野车型的轮距设计，安装时轮轴侧法兰端面与桥壳轴头端面贴合，通过固定螺栓实现周向定位，外侧法兰与轮辋的安装面贴合，螺栓紧固力矩按照越野车辆轮边连接的标准值设定，保证大扭矩输出下不会出现螺栓松动的问题。轮毂外侧的凸起结构为制动部件的安装预留了避让空间，可适配鼓式制动或者盘式制动的轮边布置，不需要额外修改轮毂主体结构就能满足不同制动配置的安装需求。在实际工况下，这类轮毂需要承受起步、制动时的扭转冲击，以及越野路面颠簸时的垂直冲击、侧向转向力，因此结构上在法兰与筒体的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中，经过三维扫描逆向得到的结构数据，完整还原了实物的壁厚变化、孔位分布以及过渡圆角特征，

　　可用于轮边结构的受力仿真分析、改装件的设计参考，也可作为同类型越野车轮毂设计的结构参照，帮助设计人员快速掌握这类重载轮毂的结构布局思路，减少前期结构选型的试错成本。在建模还原过程中，需要重点关注两端法兰的孔位同轴度、中心通孔的圆柱度，以及各过渡位置的圆角尺寸，这些参数直接影响后续仿真分析的结果准确性，也关系到加工制造时的工艺可行性，比如法兰盘上的螺栓孔位置度如果偏差过大，安装时会出现螺栓无法穿入或者紧固后轮毂偏摆的问题，筒体的壁厚如果不均匀，会导致轮端动平衡超标，高速行驶时出现车身抖动的情况。
