GAZ车型后桥壳体及主减齿轮组结构

项目分类:汽车 发布时间:2022-05-13 ID:632851
  • GAZ车型后桥壳体及主减齿轮组结构
  • GAZ车型后桥壳体及主减齿轮组结构
  • GAZ车型后桥壳体及主减齿轮组结构

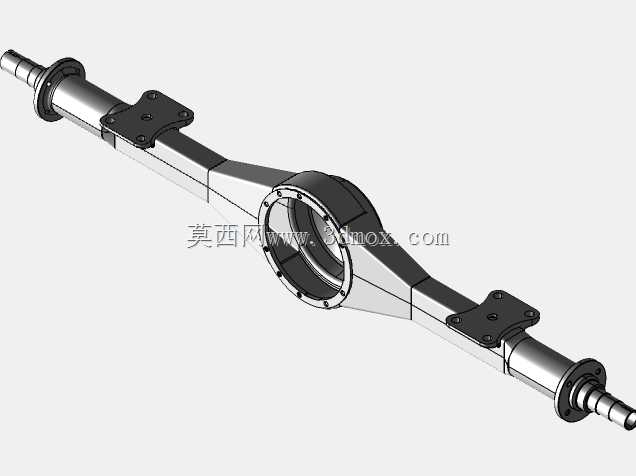

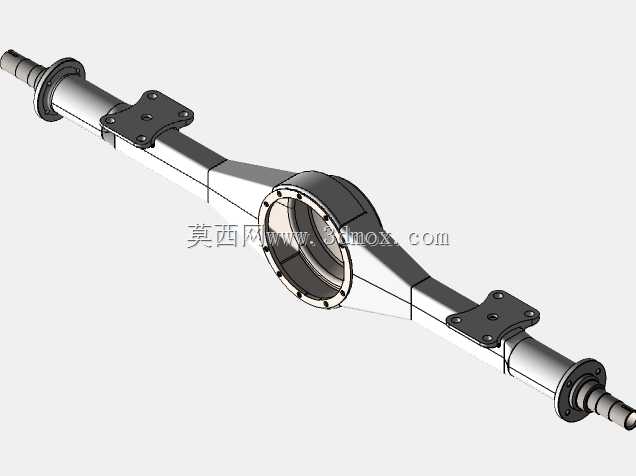

  这套车桥承载结构主要适配GAZ系列轻型载重车型的后驱动桥配置,日常应用场景覆盖城乡短途货运、非铺装路面通行的商用车辆底盘,作为底盘传动与承载系统的核心构件,既要承担车架传递的垂直载荷、纵向制动力与起步扭矩,还要缓冲路面颠簸带来的冲击载荷,同时为主减速器、差速器、半轴等传动部件提供密闭的安装腔体,避免齿轮油泄漏与外界泥水、粉尘侵入传动副。从结构设计逻辑来看,桥壳采用整体式琵琶形腔体布局,中间大直径法兰开口用于主减速器总成的装配与检修,无需整体拆解桥壳即可完成主减齿轮的更换与间隙调整,大幅降低后期维保的作业难度。桥壳本体向两侧延伸的轴管部分为变截面设计,靠近中间腔体的位置壁厚更大,向两端轴头位置逐步过渡到均匀壁厚,

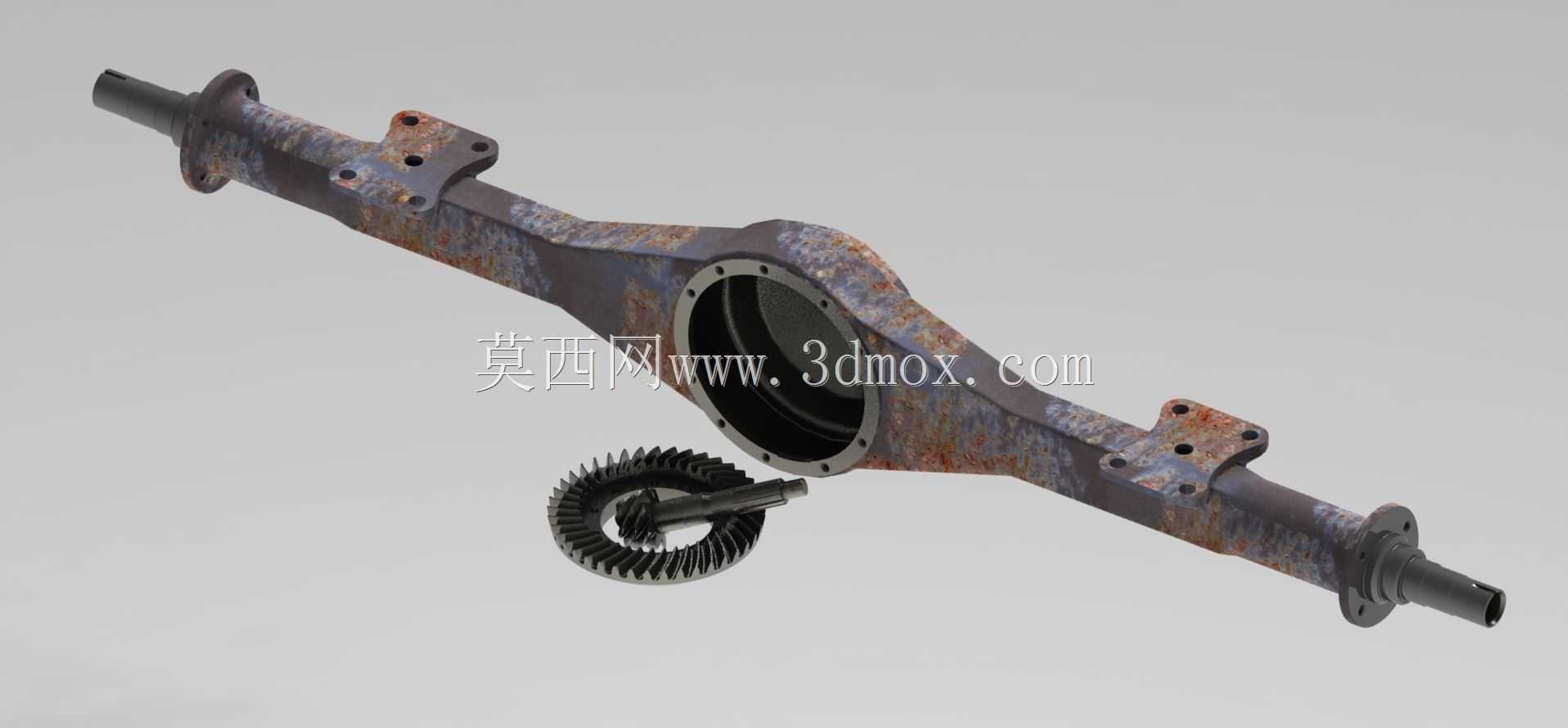

  既匹配不同位置的受力分布——中间区域要承受最大的弯曲力矩,两端轴头仅承担轮毂轴承的安装定位与轮端载荷传递,也能在满足强度要求的前提下控制整体自重,减少簧下质量对行驶平顺性的负面影响。桥壳上分布的多组安装凸台分别对应钢板弹簧座、减震器下支架、制动管路固定点的安装位置,凸台表面均设计有精加工定位面与螺栓过孔,安装时可通过凸台的止口结构快速定位,避免装配时出现位置偏移,保证悬架与制动系统的安装精度。配套的主减速器锥齿轮组采用螺旋锥齿轮啮合结构,主动锥齿轮通过跨置式轴承支撑在主减壳体上,相比悬臂式支撑能承受更大的输入扭矩,啮合间隙可通过调整垫片厚度进行精准控制,保证齿轮传动的平稳性,降低高速行驶时的齿轮啮合噪音。

  差速器壳体集成在主减从动齿轮的安装端面上,行星齿轮与半轴齿轮的安装腔室与桥壳内部腔体连通,齿轮润滑可直接使用桥壳内的齿轮油飞溅完成,无需额外设计独立润滑回路。从安装边界尺寸来看,两侧轴头的同轴度公差控制在0.1mm以内,保证轮毂轴承装配后车轮的旋转精度,避免出现轮胎偏磨、行驶抖动的问题;中间主减安装法兰的端面平面度公差不超过0.05mm,防止主减总成装配后出现密封面渗漏油的问题;钢板弹簧安装座的跨距、安装孔位间距完全匹配对应车型的悬架参数,可直接替换原车桥壳部件,无需对底盘其他部件进行改装。在建模过程中,桥壳的铸造圆角、拔模斜度均按照实际铸造工艺要求设置,避免出现工艺无法实现的尖角结构,各安装孔的孔径、深度也完全参照实物测绘参数,螺栓过孔与螺纹孔的规格匹配对应标准件的尺寸要求,可直接用于工程出图、虚拟装配校验以及有限元受力分析,帮助设计人员验证桥壳在满载、冲击载荷下的应力分布,提前识别结构薄弱位置进行优化。
