大尺寸密齿型铝制散热结构件

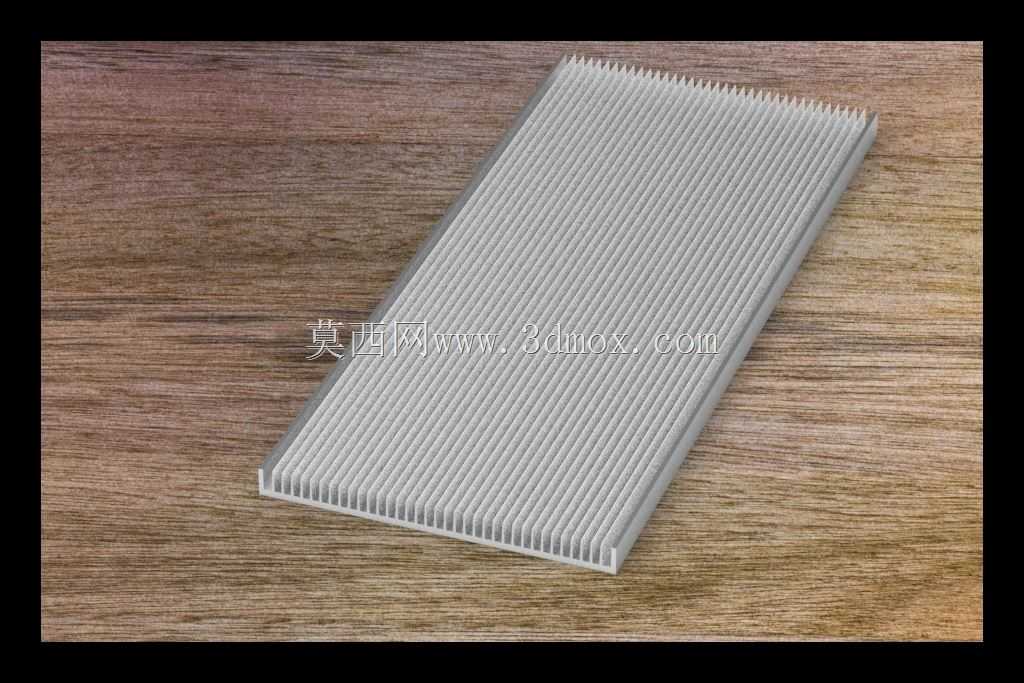

　　这款长条形密齿散热结构，是针对高功率密度通讯设备、大功率电子模组的被动散热需求开发的结构件，整体采用纯铝挤工艺成型，本体长度接近700毫米，有效散热分散区面积达到15343平方厘米，能够适配大尺寸发热面的均温散热需求，无需额外拼接散热基板即可覆盖完整发热区域，减少接触热阻带来的散热效率损耗。

　　从实际应用场景来看，这类长尺寸密齿散热器常被用在户外通讯基站的功率放大模组、大功率储能变流器的功率管阵列、工业工控机的CPU+供电模组一体化散热面，也可适配长条型LED投光灯、线性电源模块的被动散热场景，相比短尺寸拼接的散热结构，整根挤出的长条形散热件不存在拼接缝隙的接触热阻，基板的横向均温能力更强，能够避免局部热点导致的散热效率骤降问题。

　　设计思路上，这款散热件采用等厚密齿排布，齿片厚度均匀，齿间距保持一致，既保证了铝挤工艺的成型可行性，避免齿片过薄过高导致挤出变形、充型不满的问题，也能让自然对流状态下的空气在齿间形成稳定的流道，热空气顺着齿片长度方向顺畅上升排出，不会在齿槽内部形成涡流滞止区。基板部分采用等厚平底设计，安装面平面度可控制在0.1mm每100mm长度范围内，能够保证与发热器件表面的紧密贴合，安装时可沿长度方向均匀布置固定孔位，配合导热硅脂或者导热垫片使用，能够将发热器件的热量快速传导到整个散热基板，再均匀分散到每一片散热齿上。

　　从安装边界来看，这款散热件整体为规则长方体结构，除齿片外无外凸结构，安装时可根据实际设备的内部空间，在基板背面加工螺纹孔或者通孔，固定方式灵活，既可以卧式安装让齿片垂直向上形成最优自然对流路径，也可以根据设备风道设计调整安装方向，适配强制风冷场景下的横向风道。齿片的高度经过优化，在保证足够散热面积的前提下，控制了整体结构的高度尺寸，不会过度占用设备内部的垂直空间，对于内部空间紧凑的通讯类设备、工业电子设备来说，能够在有限的空间内最大化散热面积，平衡散热效率与空间占用的矛盾。

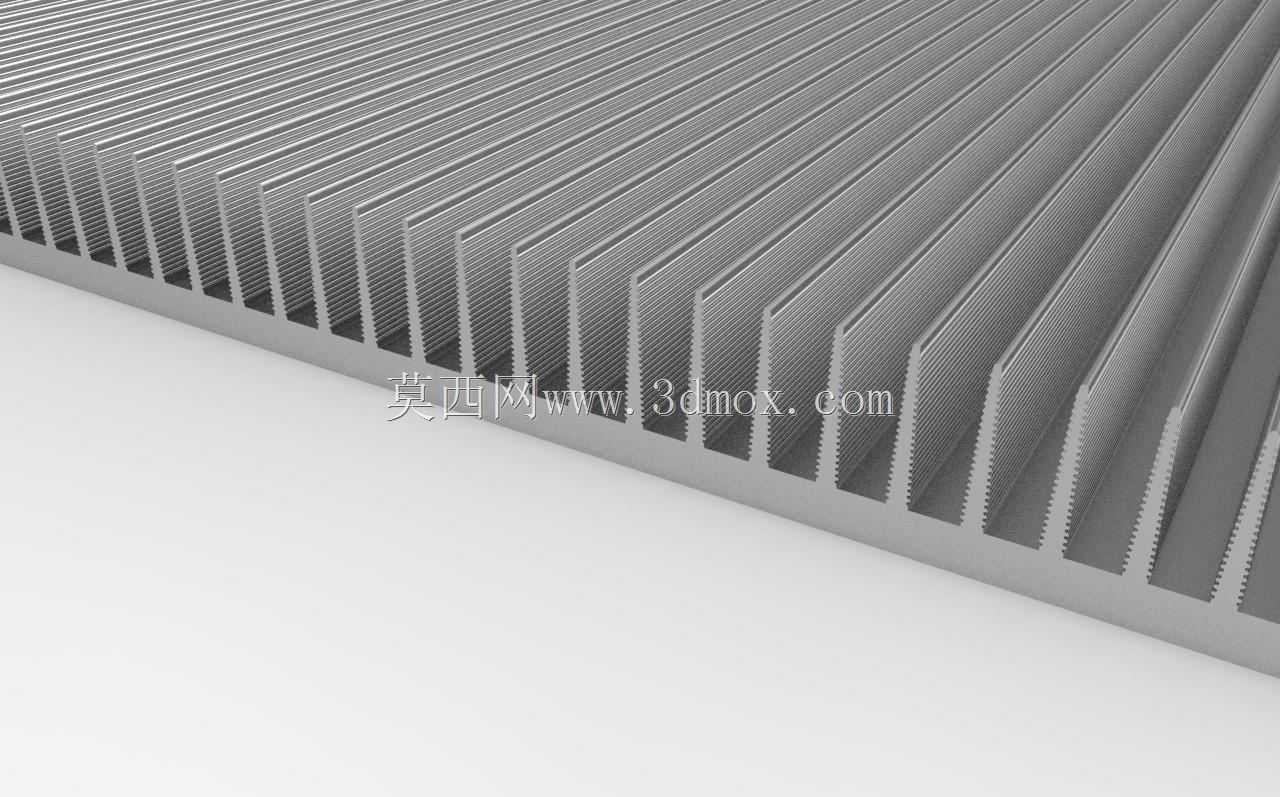

　　结构细节上，所有齿片的顶端与根部都做了微小的圆角过渡，既能够避免铝挤成型时的应力集中，也能减少安装、搬运过程中齿片磕碰变形的概率，密齿结构的齿间距经过计算，在自然对流场景下不会因为齿距过小导致空气流动阻力过大，也不会因为齿距过大浪费可利用的散热面积，在长度接近700毫米的尺寸下，整根散热件的重量控制在合理区间，不会给设备的安装结构带来过大的负重压力，长期使用过程中也不会因为自重导致基板与发热面之间出现贴合缝隙。

　　对于结构设计人员来说，这类长尺寸铝挤散热件的选型需要重点关注三个维度：首先是有效散热面积是否匹配发热器件的热耗散需求，其次是基板尺寸是否能够完全覆盖发热区域避免局部热量堆积，最后是齿片方向是否能够适配设备内部的空气流道，这款散热件的尺寸参数与齿型设计，刚好适配大尺寸长条型发热面的被动散热需求，无需二次修改齿型结构即可直接用于多数中大功率通讯电子设备的热管理设计中，建模时还原了真实铝挤工艺的拔模斜度与圆角细节，能够直接用于装配干涉检查、热仿真模拟等设计环节，帮助设计人员快速完成散热系统的方案验证。
