大尺寸平行肋片式铝制散热结构件

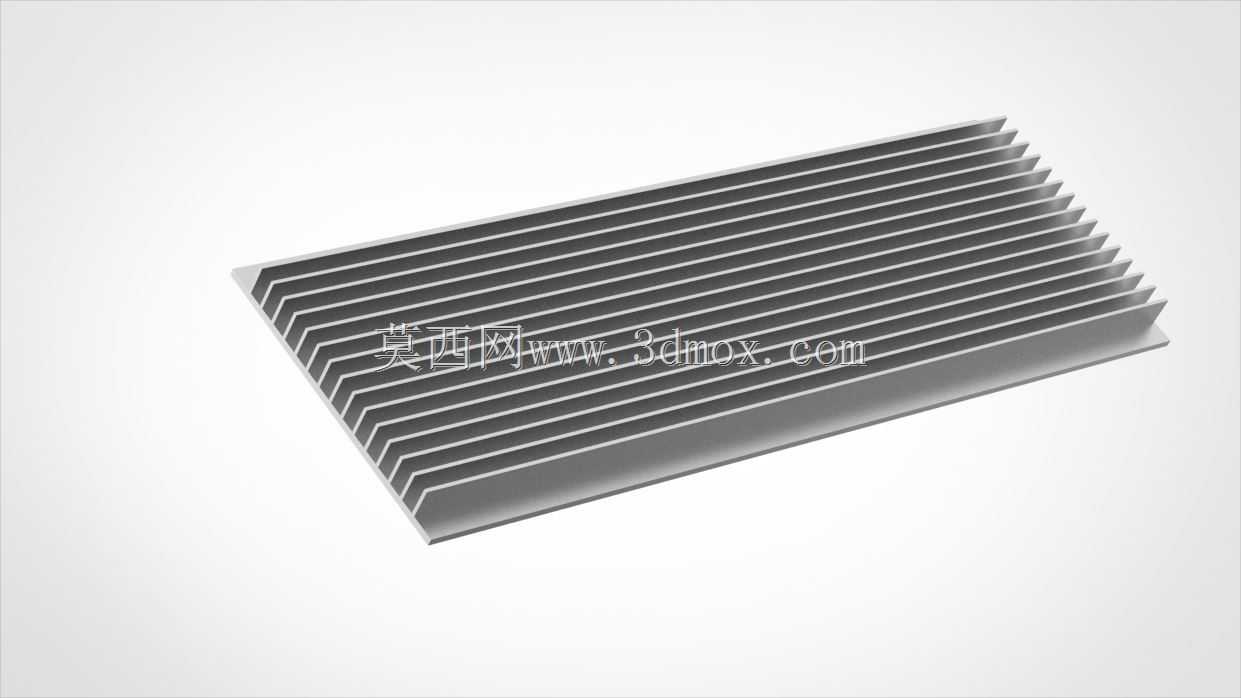

　　在通讯基站功放模块、大功率工业电源、户外LED驱动模组这类长期高负载运行的电子设备场景里，散热结构的热交换效率直接决定核心元器件的工作寿命与运行稳定性，这款平行肋片式散热结构正是针对这类大发热量场景开发的被动散热方案。不同于小尺寸消费电子用的微型散热片，这款结构件总长度达到500毫米，有效散热分散区面积为4110平方厘米，能够覆盖多组并排布置的功率器件安装面，无需拼接多块小型散热片即可满足整板散热需求，减少拼接带来的接触热阻损耗。

　　从结构设计逻辑来看，这款散热件采用等间距平行直肋布局，肋片厚度均匀、肋槽宽度一致，既可以通过铝挤工艺一次成型降低量产成本，也能保证空气在肋片间隙内形成顺畅的自然对流通道——当设备竖直安装时，热空气可沿肋槽方向自下而上自然流动，无需额外配置风扇即可实现稳定的被动散热，适配户外无维护、低噪音要求的通讯设备场景。肋片根部与基板采用大圆角过渡设计，避免应力集中导致的肋片断裂问题，同时增大热传导截面积，让基板吸收的元器件热量能够快速传导至每一片肋片的顶端，充分利用全部散热面积与空气进行热交换。

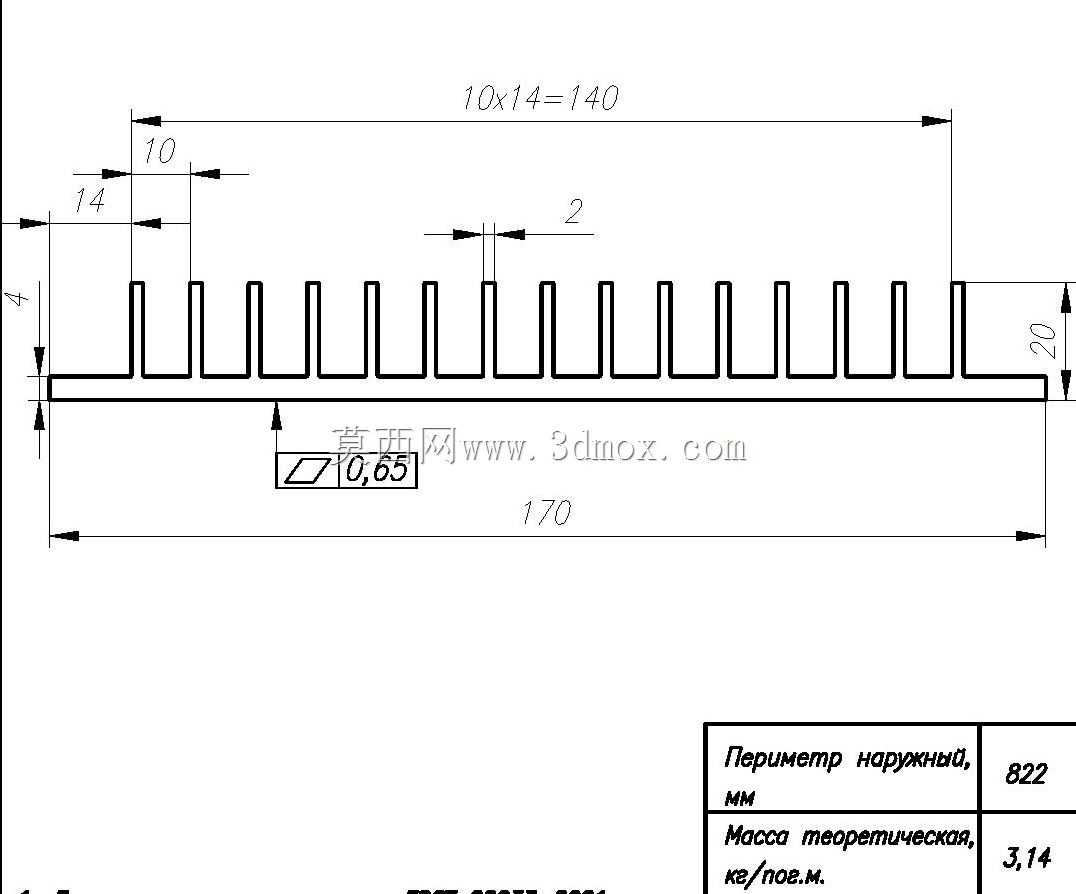

　　在安装边界设计上，基板底面保持极高的平面度，安装时可根据功率器件的分布位置灵活开设螺纹孔或者粘贴导热垫，无需受预设安装孔位的限制，适配不同布局的PCB板安装需求。基板厚度经过热阻仿真优化，既不会因为过薄导致热量横向传导不足、出现局部热点，也不会因为过厚增加不必要的结构重量与材料成本。肋片高度经过流场仿真验证，在自然对流条件下，肋片效率维持在较高区间，不会出现肋片顶端温度与空气温度接近、无法参与有效热交换的无效结构问题。

　　实际选型应用时，这款散热结构可适配单块功耗在150W-250W区间的发热模组，若搭配低转速轴流风扇形成强制对流，散热能力可提升3倍以上，覆盖更高功耗的设备散热需求。平行直肋的结构设计也便于后期清理积尘，在多尘的户外工业场景下，维护人员只需用毛刷沿肋槽方向清扫即可去除积尘，不会像叉指型、针柱型散热片那样容易积存灰尘且难以清理，长期使用下散热性能衰减幅度更小。

　　从建模细节来看，所有肋片的拔模角度符合铝挤工艺的生产要求，不存在倒扣结构，开模后可直接挤出成型，后期只需按需求长度切割、做表面阳极氧化处理即可投入使用，表面氧化层既可以提升铝材的抗腐蚀能力，也能小幅提升表面辐射散热效率，进一步强化整体散热表现。结构整体无复杂曲面、无焊接拼接部位，结构强度高，在设备运输、安装过程中不易出现肋片变形问题，能够耐受一定的外力冲击，适配车载、户外基站等存在振动的应用场景。
