便携挂扣式SD存储卡防护收纳结构

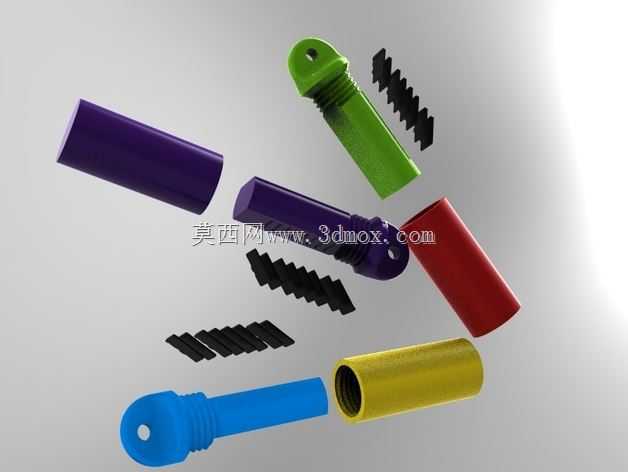

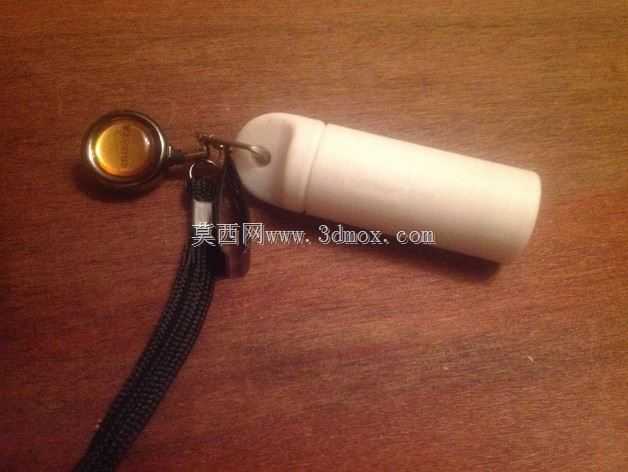

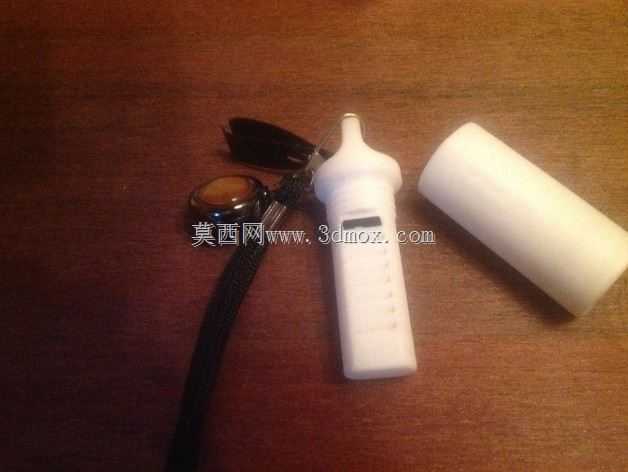

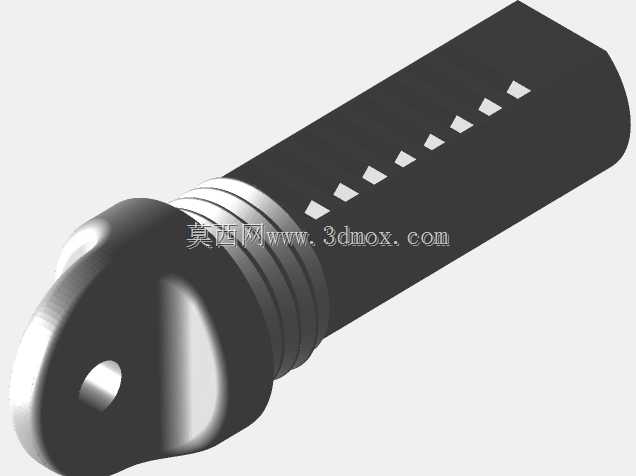

　　日常户外作业、现场勘测、移动办公场景中，SD卡作为小型存储介质，常因体积小巧易丢失、受挤压损坏、触点沾灰受潮导致数据读取失败，这类挂扣式收纳结构正是针对这类痛点设计的随身存储防护载体。该结构采用分体旋合式设计，主体分为带挂孔的旋接端与套筒端两部分，旋接端外表面加工有防滑滚花纹理，即使戴薄款劳保手套操作也能轻松完成开合，不会出现手滑拧不开的情况；挂孔位置做了加厚圆弧过渡处理，可直接穿入标准钥匙链、登山快挂，挂接在工装裤腰带、背包挂点上时，不会因为反复晃动出现孔位开裂的问题。内部腔体尺寸严格匹配标准SD卡外形公差，腔体内壁设置有沿轴向分布的弹性缓冲筋条，SD卡插入后不会在筒内晃动磕碰，即使收纳件从1.2米高度坠落到水泥地面，

　　内部的SD卡也不会因为刚性冲击出现芯片脱焊、外壳开裂的问题；旋合位置设计有整圈密封贴合面，日常通勤遇到小雨、泼溅的情况，水汽不会渗入腔体内部，能避免SD卡金属触点氧化生锈导致的接触不良问题。设计阶段最初考虑过翻盖式结构，但翻盖结构的铰接轴在长期反复开合后容易出现疲劳断裂，且翻盖配合间隙很难做到均匀，密封性能难以保证，最终改为螺纹旋合结构，螺纹选用大螺距梯形牙，仅需旋转1.5圈即可完成完全开合，操作效率比细牙螺纹提升60%，同时梯形牙的抗磕碰能力更强，即使螺纹位置不小心撞到硬物，也不会出现牙型崩损导致无法旋合的问题。不同配色的套筒可用于区分不同用途的SD卡，比如工程测绘数据卡、现场拍摄素材卡、固件备份卡可分别用不同颜色的收纳件存放，

　　取用的时候不需要逐个打开查看，能大幅提升现场作业的效率。套筒外壁做了哑光磨砂处理，不会像光面外壳那样容易留下指纹和划痕，长期使用后外观依旧保持整洁；整体外径控制在12mm以内，长度不超过60mm，挂在钥匙串上不会显得臃肿，和普通钥匙的尺寸相当，不会额外增加太多携带负担。旋接端的挂孔内径为4mm，兼容市面上绝大多数标准钥匙圈、快挂扣的尺寸，不需要额外搭配连接环即可直接安装；螺纹配合位置做了防松阻尼设计，日常携带过程中不会因为行走、跑动的震动出现套筒自行松脱的情况，完全避免SD卡掉落遗失的风险。腔体内部的缓冲筋条采用和主体一体化的结构设计，不需要额外加装橡胶缓冲垫，减少了装配工序，也避免了缓冲垫脱落堵塞腔体的问题；筋条的高度预留了0.

　　2mm的压缩量，SD卡插入时筋条产生轻微弹性变形，既能牢牢固定SD卡，又不会因为夹持力过大导致SD卡外壳被压变形。端部的旋合限位台阶做了R0.5的圆角处理，旋合到位时不会出现尖锐的棱角硌手，也能避免应力集中导致的台阶处开裂问题。整体结构没有多余的复杂特征，所有壁厚保持均匀，最小壁厚不小于1.5mm，满足常规注塑工艺的成型要求，成型时不会出现缩痕、缺胶的问题，量产良率能控制在较高水平。针对经常需要携带多片SD卡外出的从业者，比如户外测绘人员、新闻摄影记者、现场设备调试工程师，这类收纳结构能将零散的SD卡规整收纳，和日常携带的钥匙整合在一起，不会出现单独存放SD卡容易遗忘、丢失的问题；防护性能也能满足复杂户外环境的使用要求，不管是沙尘天气、零星降雨还是日常的磕碰挤压，都能给内部的SD卡提供可靠的防护，避免因为存储介质损坏导致重要数据丢失，造成不必要的工作损失。
